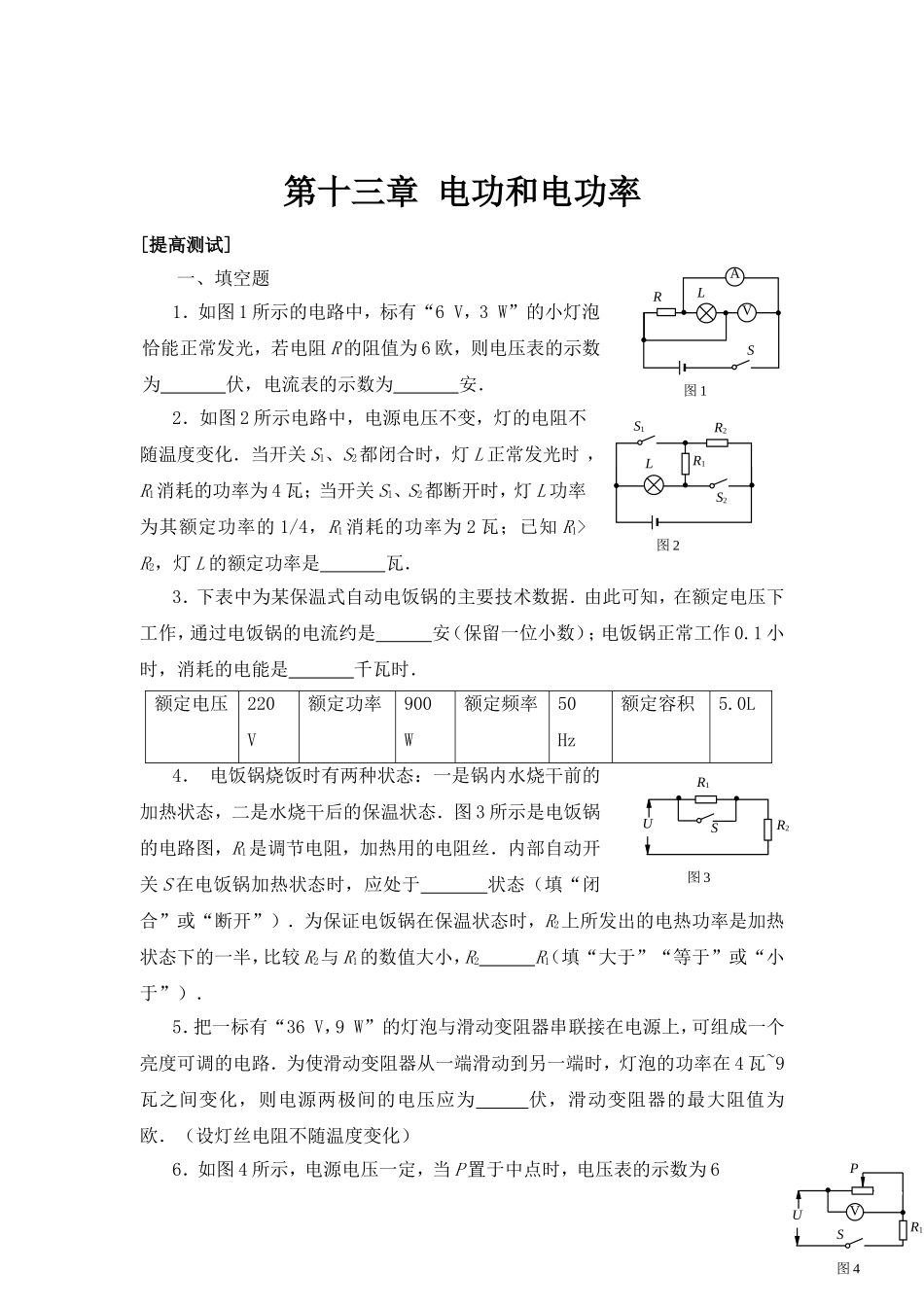

第十三章电功和电功率[提高测试]一、填空题1．如图1所示的电路中，标有“6V，3W”的小灯泡恰能正常发光，若电阻R的阻值为6欧，则电压表的示数为伏，电流表的示数为安．2．如图2所示电路中，电源电压不变，灯的电阻不随温度变化．当开关S1、S2都闭合时，灯L正常发光时，R1消耗的功率为4瓦；当开关S1、S2都断开时，灯L功率为其额定功率的1/4，R1消耗的功率为2瓦；已知R1>R2，灯L的额定功率是瓦．3．下表中为某保温式自动电饭锅的主要技术数据．由此可知，在额定电压下工作，通过电饭锅的电流约是安（保留一位小数）；电饭锅正常工作0.1小时，消耗的电能是千瓦时．额定电压220V额定功率900W额定频率50Hz额定容积5.0L4．电饭锅烧饭时有两种状态：一是锅内水烧干前的加热状态，二是水烧干后的保温状态．图3所示是电饭锅的电路图，R1是调节电阻，加热用的电阻丝．内部自动开关S在电饭锅加热状态时，应处于状态（填“闭合”或“断开”）．为保证电饭锅在保温状态时，R2上所发出的电热功率是加热状态下的一半，比较R2与R1的数值大小，R2R1（填“大于”“等于”或“小于”）．5．把一标有“36V，9W”的灯泡与滑动变阻器串联接在电源上，可组成一个亮度可调的电路．为使滑动变阻器从一端滑动到另一端时，灯泡的功率在4瓦~9瓦之间变化，则电源两极间的电压应为伏，滑动变阻器的最大阻值为欧．（设灯丝电阻不随温度变化）6．如图4所示，电源电压一定，当P置于中点时，电压表的示数为6图1VASRL图2S1R2LR1S2图3R2R1SU图4R1UVPS伏，当P置于右端时，电阻R1在30秒内产生100焦的热量，电压表示数为10伏，则电阻R1=欧．二、选择题1．两个分别标有“220V，25W”和“110V，25W”的灯泡，则（）A．它们的电阻相同B．将它们并联在同一电路中，电功率相同C．将它们串联在同一电路中，电功率相同D．它们的额定功率相同2．如图5所示，已知灯泡标有“4V，4W”字样，滑动变阻器阻值为0～8欧，当滑片P移到端点a时，小灯泡正常发光，当滑片P移到中点时，小灯泡的电阻和实际功率分别为（）A．4欧，1瓦B．1欧，4瓦C．4欧，2瓦D．2欧，1瓦3．如图6所示，已知电阻R1>R2，四个容器中水的质量相等，且初温相等，电路中电源电压相等，欲使四个容器中的水沸腾，则分别最少需要tA、tB、tC、tD分钟，则费时由小到大的排列顺序是（）A．tC、tB、tD、tAB．tC、tB、tA、tDC．tD、tC、tB、tAD．tA、tB、tC、tD4．如图7所示，将额定电压相同的两盏灯按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为9瓦，在乙图中灯L1的功率为4瓦，下列说法中错误的是（）A．甲、乙两图中，灯L1两端的电压之比为3:2图6ABCDR1R2R2R1R1R2图5LPSab图4R1UVPSB．甲、乙两图中，灯L2两端的电压之比为3:1C．在甲图中，灯L1、L2的功率之比为2:1D．灯L1、L2的额定功率之比为1:2三、实验题1．下面是用伏安法测小灯泡额定功率的主要步骤，请你按实验操作的先后顺序，用字母标号依次排列：．A．把电源、开关、滑动变阻器、小灯泡、电流表（较大量程）串联成电路．B．闭合开关，接通电路．C．记录电压表、电流表的示数，并计算出小灯泡的额定功率．D．切断电路，整理器材．E．把电压表并联在小灯泡两端（所选量程要高于灯的额定电压）．F．实验时发现电流表示数低于较小量程时，应改换电流表低量程接线柱．G．调节滑动变阻器阻值，使其接入电路的电阻最大．H．调节滑动变阻器，使小灯光在额定电压下发光．四、计算题如图8所示的供电设备向居民楼用户输电的示意图．为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线电压必须保证为220伏．当居民楼内消耗的功率为44千瓦时：（1）通过输电线的电流为多少安？（2）若输电线的总电阻为0.1欧，供电设备的输出电压是多少伏？（3）居民楼内由于家用电器的增加，将向供电部门申请“增容”，即增加用电功率．当居民的用电器的额定功率由44千瓦增加到88千瓦，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少瓦？（4）若要求减小输电线损失的功率，用学过的公式及知识说明应采取的措施．供电设备居民用户图8参考答案一、填空题1．6，1.5．2．24．3．4.1，0.09．4．闭...
