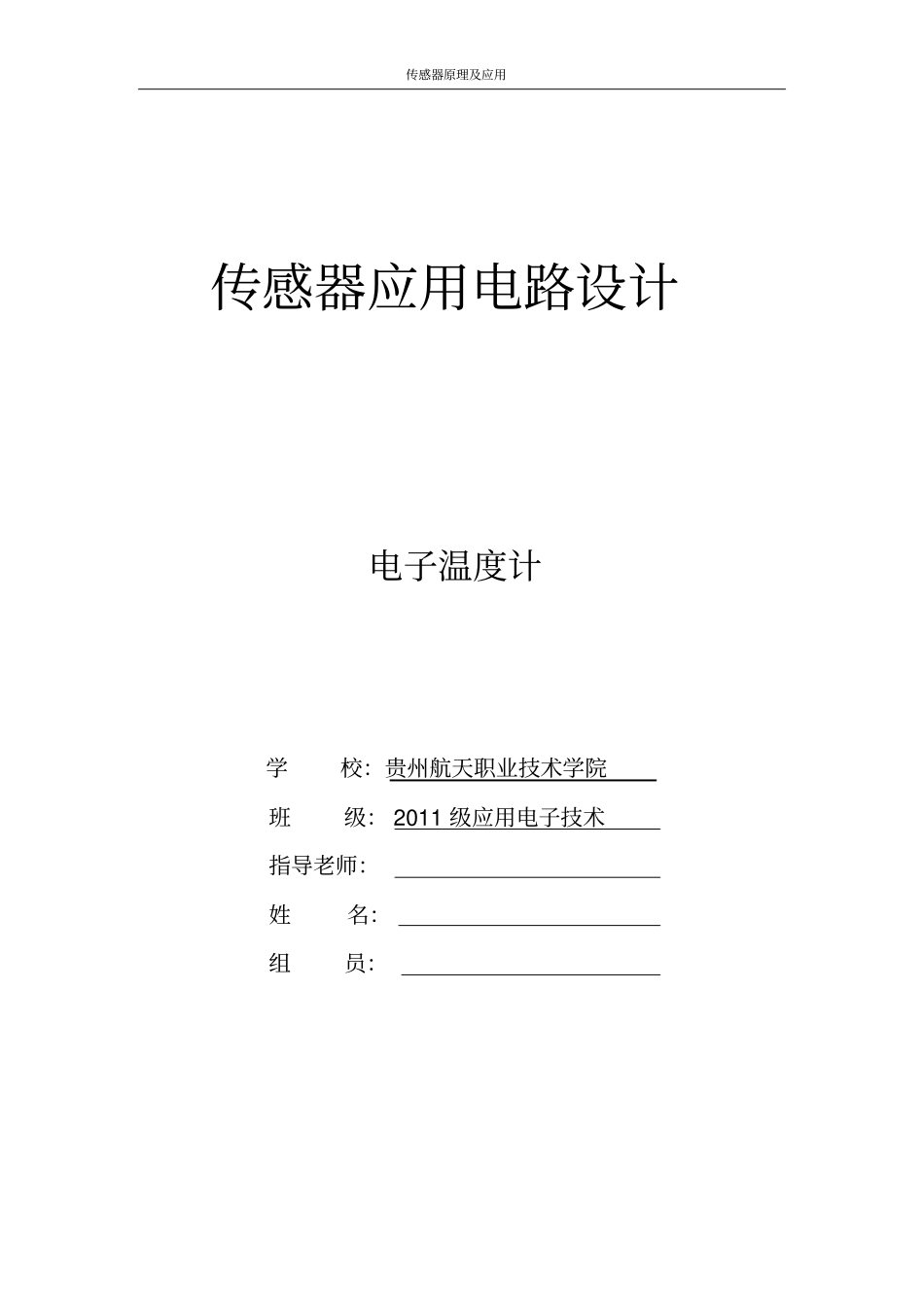

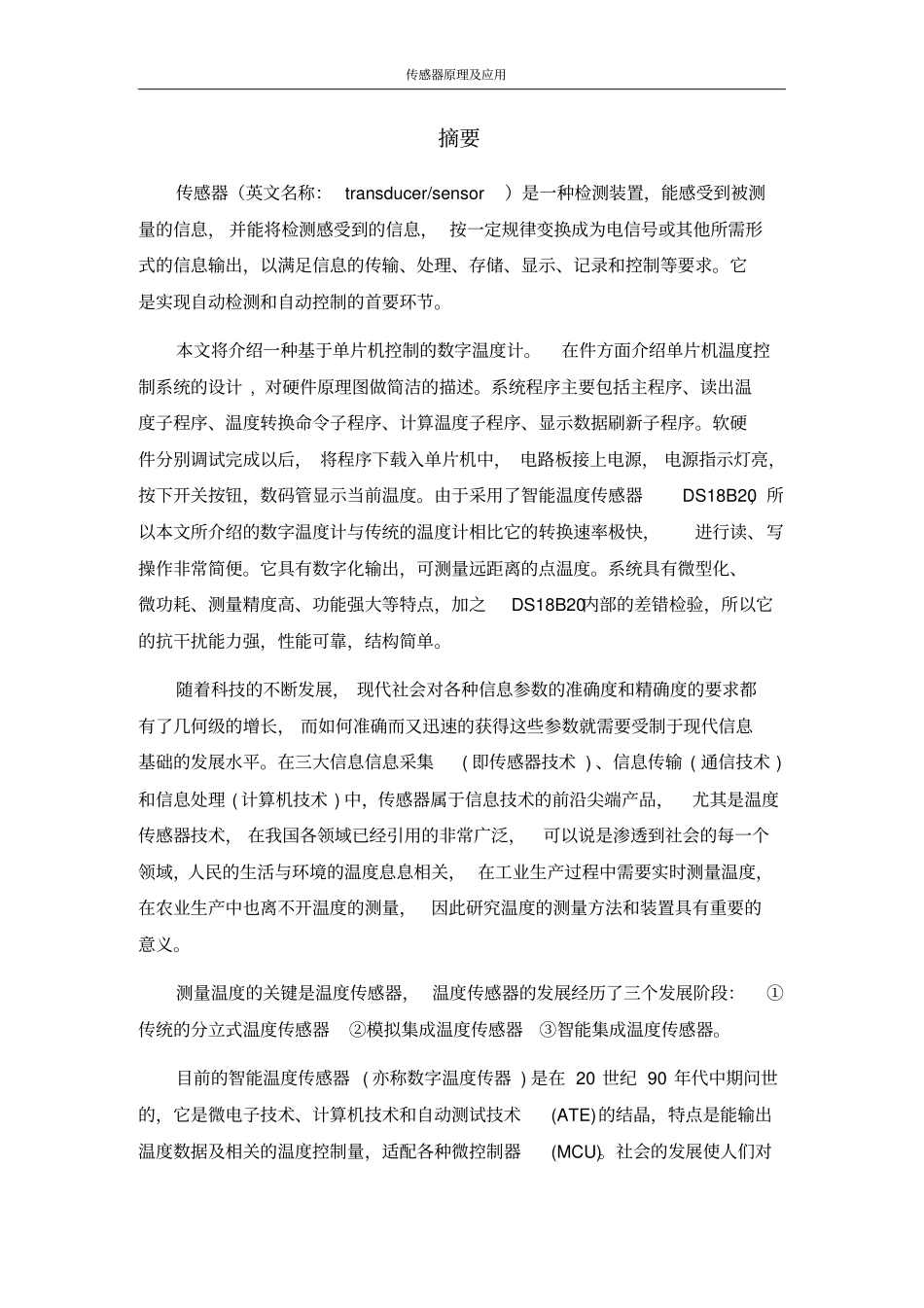

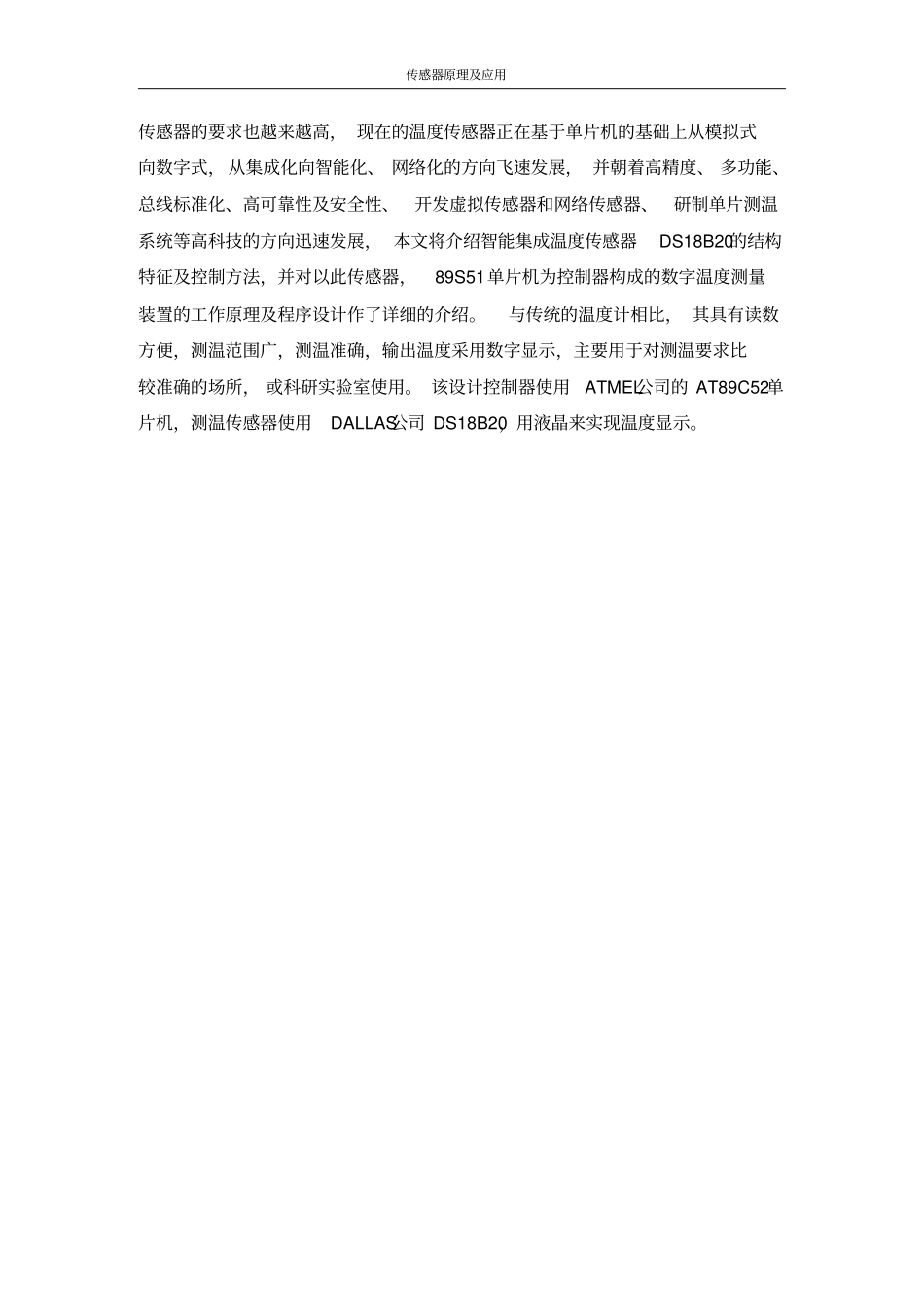

传感器原理及应用传感器应用电路设计电子温度计学校：贵州航天职业技术学院班级：2011级应用电子技术指导老师：姓名：组员：传感器原理及应用摘要传感器（英文名称：transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。本文将介绍一种基于单片机控制的数字温度计。在件方面介绍单片机温度控制系统的设计,对硬件原理图做简洁的描述。系统程序主要包括主程序、读出温度子程序、温度转换命令子程序、计算温度子程序、显示数据刷新子程序。软硬件分别调试完成以后，将程序下载入单片机中，电路板接上电源，电源指示灯亮，按下开关按钮，数码管显示当前温度。由于采用了智能温度传感器DS18B20，所以本文所介绍的数字温度计与传统的温度计相比它的转换速率极快，进行读、写操作非常简便。它具有数字化输出，可测量远距离的点温度。系统具有微型化、微功耗、测量精度高、功能强大等特点，加之DS18B20内部的差错检验，所以它的抗干扰能力强，性能可靠，结构简单。随着科技的不断发展，现代社会对各种信息参数的准确度和精确度的要求都有了几何级的增长，而如何准确而又迅速的获得这些参数就需要受制于现代信息基础的发展水平。在三大信息信息采集(即传感器技术)、信息传输(通信技术)和信息处理(计算机技术)中，传感器属于信息技术的前沿尖端产品，尤其是温度传感器技术，在我国各领域已经引用的非常广泛，可以说是渗透到社会的每一个领域，人民的生活与环境的温度息息相关，在工业生产过程中需要实时测量温度，在农业生产中也离不开温度的测量，因此研究温度的测量方法和装置具有重要的意义。测量温度的关键是温度传感器，温度传感器的发展经历了三个发展阶段：①传统的分立式温度传感器②模拟集成温度传感器③智能集成温度传感器。目前的智能温度传感器(亦称数字温度传器)是在20世纪90年代中期问世的，它是微电子技术、计算机技术和自动测试技术(ATE)的结晶，特点是能输出温度数据及相关的温度控制量，适配各种微控制器(MCU)。社会的发展使人们对传感器原理及应用传感器的要求也越来越高，现在的温度传感器正在基于单片机的基础上从模拟式向数字式，从集成化向智能化、网络化的方向飞速发展，并朝着高精度、多功能、总线标准化、高可靠性及安全性、开发虚拟传感器和网络传感器、研制单片测温系统等高科技的方向迅速发展，本文将介绍智能集成温度传感器DS18B20的结构特征及控制方法，并对以此传感器，89S51单片机为控制器构成的数字温度测量装置的工作原理及程序设计作了详细的介绍。与传统的温度计相比，其具有读数方便，测温范围广，测温准确，输出温度采用数字显示，主要用于对测温要求比较准确的场所，或科研实验室使用。该设计控制器使用ATMEL公司的AT89C52单片机，测温传感器使用DALLAS公司DS18B20，用液晶来实现温度显示。传感器原理及应用目录目录..........................................................................................................IV第一章温度传感器...............................................................................V1.1温度传感器的定义及类型...........................................................V1.2DS18B20温度传感器使用中注意事项.......................................V第二章电路设计......................................................................................VI2.1总体设计......................................................................................VI2.2硬件电路原理图........................................................................VII2.3温度测量系统硬件部分的介绍................................................VII2.4DS18B20介绍........................................................................VIII2.5有关74HC595芯片........................................
