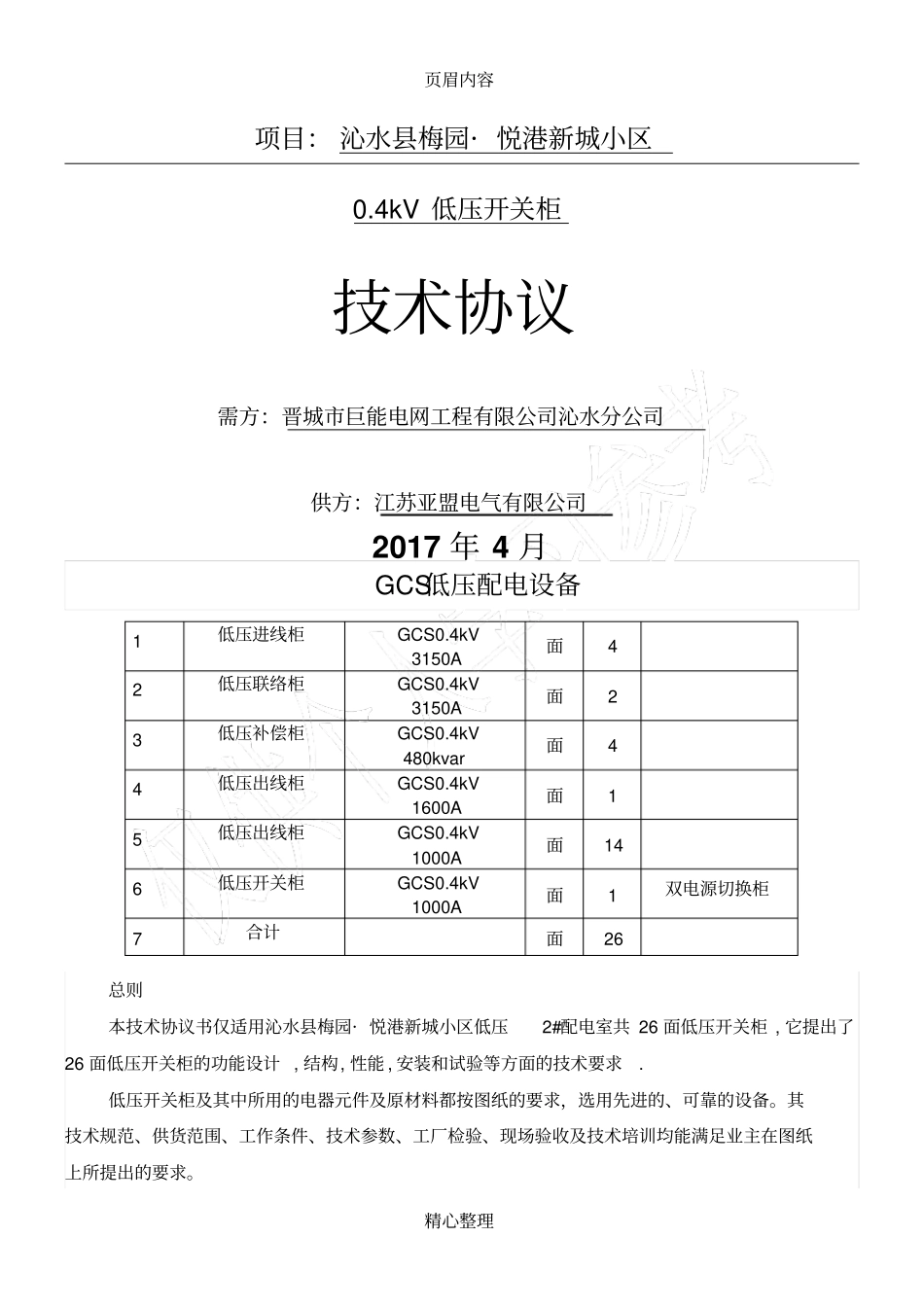

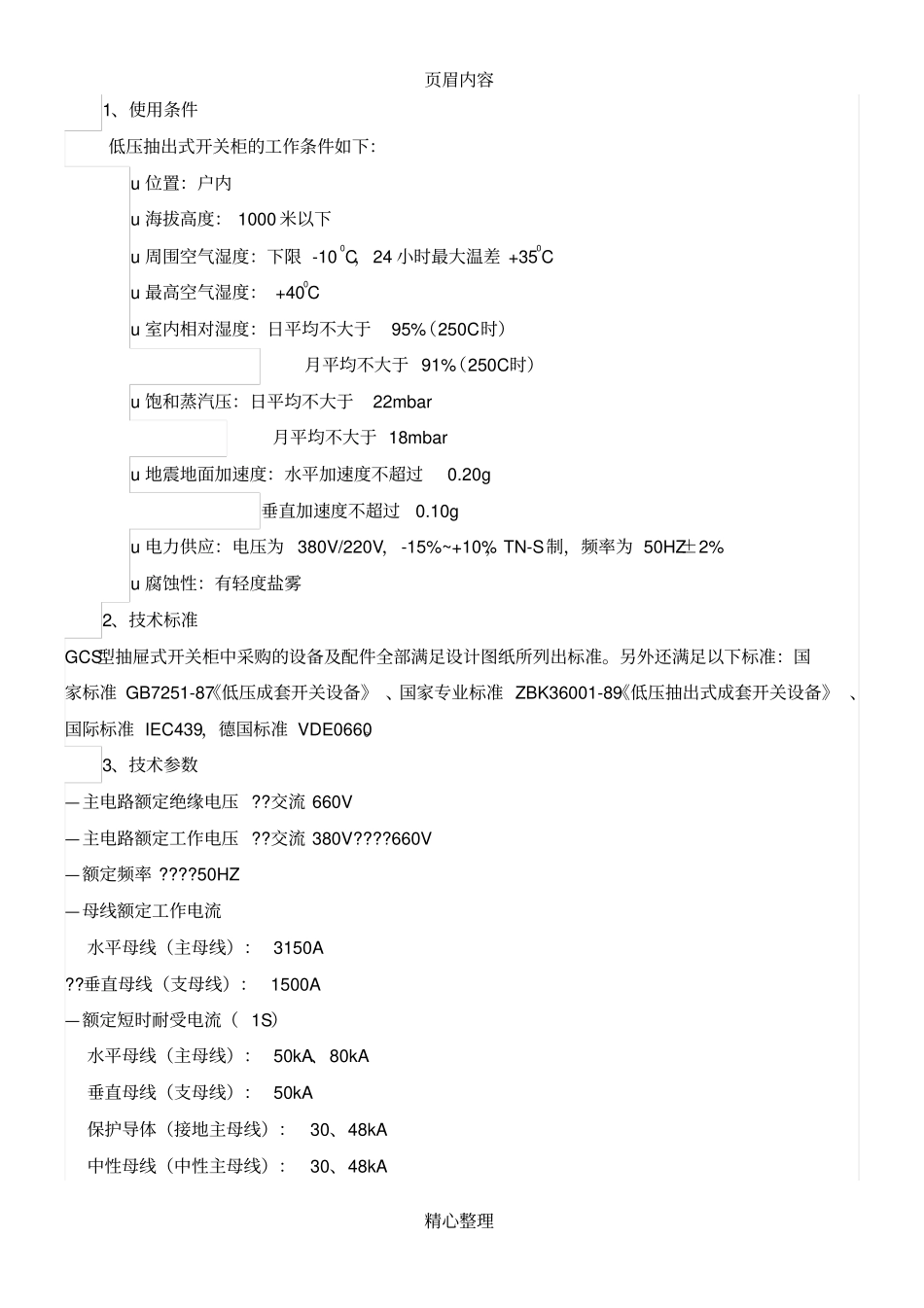

页眉内容精心整理项目：沁水县梅园·悦港新城小区0.4kV低压开关柜技术协议需方：晋城市巨能电网工程有限公司沁水分公司供方：江苏亚盟电气有限公司2017年4月GCS低压配电设备总则本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求.低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。1低压进线柜GCS0.4kV3150A面42低压联络柜GCS0.4kV3150A面23低压补偿柜GCS0.4kV480kvar面44低压出线柜GCS0.4kV1600A面15低压出线柜GCS0.4kV1000A面146低压开关柜GCS0.4kV1000A面1双电源切换柜7合计面26页眉内容精心整理1、使用条件低压抽出式开关柜的工作条件如下：u位置：户内u海拔高度：1000米以下u周围空气湿度：下限-100C，24小时最大温差+350Cu最高空气湿度：+400Cu室内相对湿度：日平均不大于95%（250C时）月平均不大于91%（250C时）u饱和蒸汽压：日平均不大于22mbar月平均不大于18mbaru地震地面加速度：水平加速度不超过0.20g垂直加速度不超过0.10gu电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2%u腐蚀性：有轻度盐雾2、技术标准GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。3、技术参数—主电路额定绝缘电压??交流660V—主电路额定工作电压??交流380V????660V—额定频率????50HZ—母线额定工作电流水平母线（主母线）：3150A??垂直母线（支母线）：1500A—额定短时耐受电流（1S）水平母线（主母线）：50kA、80kA垂直母线（支母线）：50kA保护导体（接地主母线）：30、48kA中性母线（中性主母线）：30、48kA页眉内容精心整理—额定峰值耐受电流水平母线（主母线）：105、176kA垂直母线（支母线）：105kA4、选用元件4.1??一次主元件4.2二次辅助元件辅助材料采用上海人民电器开关厂产品5、低压抽屉式低压开关柜总体结构5.1柜体（1）柜体外形尺寸：柜体高度：2200mm柜体宽度：600mm、800mm、1000mm柜体深度：800mm（2）柜体顶部设有吊环，易于吊装。（3）低压开关柜按系统电压400V设计，它的设计和结构符合IEC439及IBK36001-89。柜体框采用2mm附铝锌板材及2mm优质薄钢板由进口数控机床加工组合而成，避免了毛边，裂缝和断裂现象。柜架的基本零件均带有25mm间隔的模数孔，同一规格的抽屉可以互换，所有框架、零件均为免绣型，这是因为柜架结构连接使用了新技术的自攻螺丝，框架结构无需专用工具，即能组成各种形式的柜体，由于垂直母线封闭在GCS专用多功能板内，抽屉抽出，垂直母线不会外露，且柜内全分隔装置小室、母线小室、电锁小室隔板均做到无卤、阻燃、自熄灭。整柜全封闭，防护等级IP40，抽屉抽出后，柜体防护等级IP20。开关柜工频耐压2.5KV，冲击耐受电压8KV（峰值）。（4）防腐及涂层装置中的金属结构件，除外表的门与敷铝锌外，都经过渡锌处理，开关柜外涂层先进行除油，除锈或磷化处理，钢板的内外表面均先喷一层防蚀底漆，再用静电环氧粉末喷涂，喷涂厚度40μm，颜色可由业主决定。1框架断路器SRW45-3200/33200A抽出式上海人民电器开关厂2塑壳开关CXM1-100，250，400，630，800上海人民电器开关厂3智能电容器JYBC/0.45JYBC/0.25江苏靖江嘉宇4数显表QY42/QY80浙江乔宇5双电源开关HGLD-1000上海人民电器开关厂页眉内容精心整理5.2金属部分接地保护：开关柜中，有贯穿于整个柜体排列长度的保护（PE）线，金属柜体的各部分与PE线有良好的导电性能，PE线放在柜底部，也可接至柜的上部，接地保护型式为TN-S系统。5.3开关柜的动力线：（1）、柜的进出线：可满足封闭母线上进线式下进线母排或电缆上出式下出线，可保证柜顶母线桥与变压器的对接。（2）、母线系统：母线采用刚性，硬拉高导电的电解铜，符合IEC431，其加工工艺完全满足招标文件条款的要求。（3...
