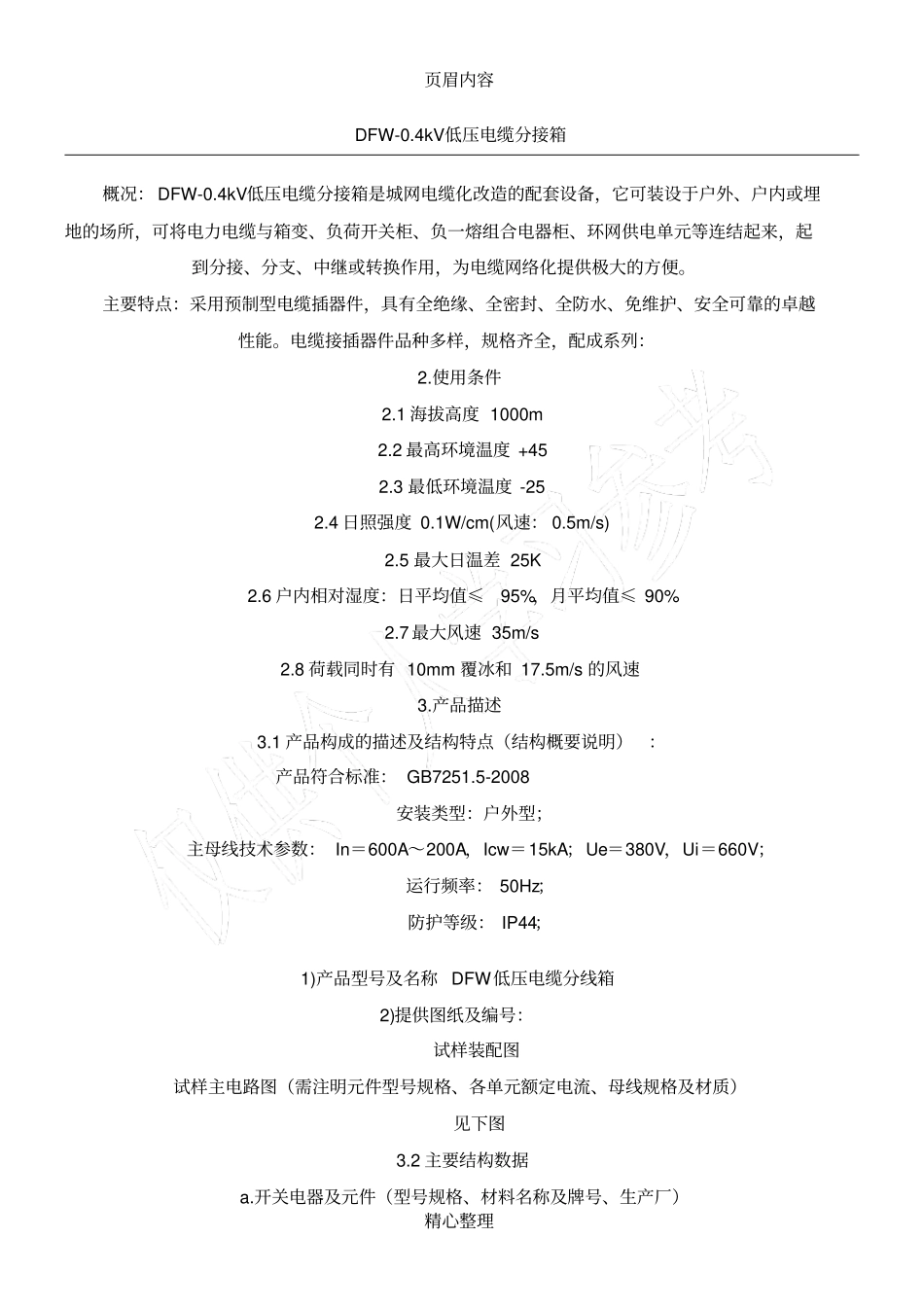

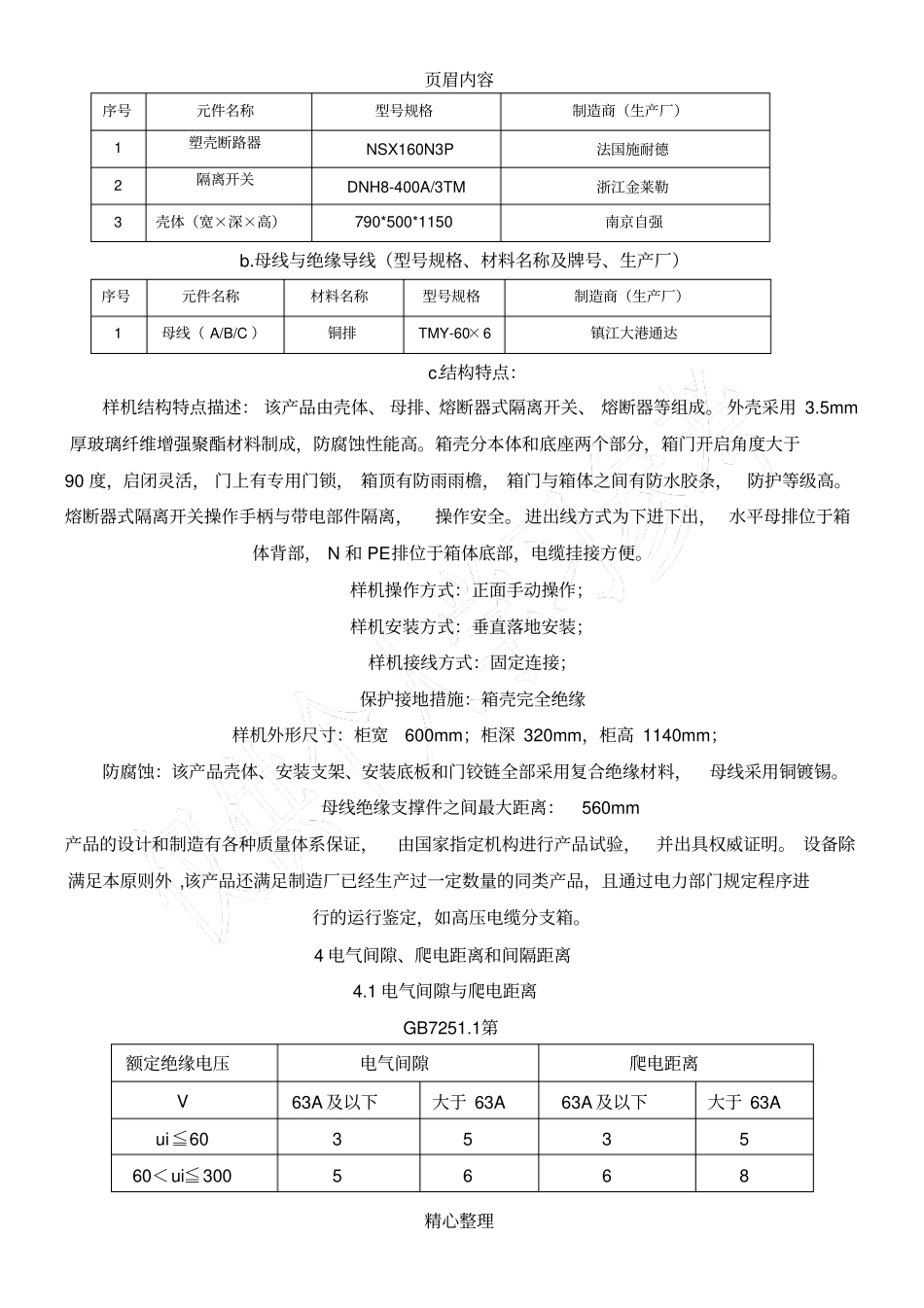

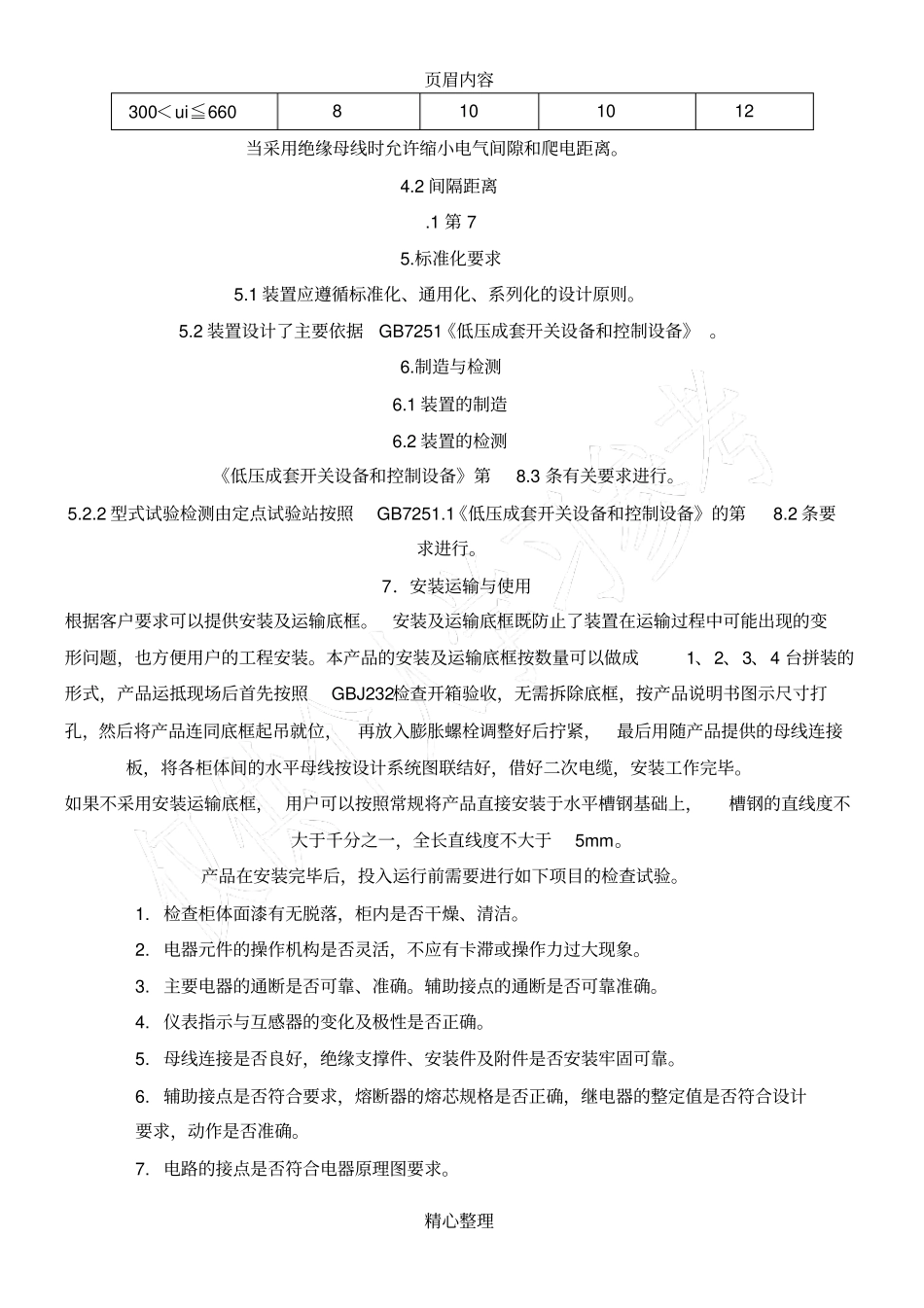

页眉内容精心整理DFW-0.4kV低压电缆分接箱概况：DFW-0.4kV低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。电缆接插器件品种多样，规格齐全，配成系列：2.使用条件2.1海拔高度1000m2.2最高环境温度+452.3最低环境温度-252.4日照强度0.1W/cm(风速：0.5m/s)2.5最大日温差25K2.6户内相对湿度：日平均值≤95%，月平均值≤90%2.7最大风速35m/s2.8荷载同时有10mm覆冰和17.5m/s的风速3.产品描述3.1产品构成的描述及结构特点（结构概要说明）：产品符合标准：GB7251.5-2008安装类型：户外型；主母线技术参数：In＝600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V；运行频率：50Hz；防护等级：IP44；1)产品型号及名称DFW低压电缆分线箱2)提供图纸及编号：试样装配图试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图3.2主要结构数据a.开关电器及元件（型号规格、材料名称及牌号、生产厂）页眉内容精心整理序号元件名称型号规格制造商（生产厂）1塑壳断路器NSX160N3P法国施耐德2隔离开关DNH8-400A/3TM浙江金莱勒3壳体（宽×深×高）790*500*1150南京自强b.母线与绝缘导线（型号规格、材料名称及牌号、生产厂）序号元件名称材料名称型号规格制造商（生产厂）1母线（A/B/C）铜排TMY-60×6镇江大港通达c.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。外壳采用3.5mm厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。箱壳分本体和底座两个部分，箱门开启角度大于90度，启闭灵活，门上有专用门锁，箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。熔断器式隔离开关操作手柄与带电部件隔离，操作安全。进出线方式为下进下出，水平母排位于箱体背部，N和PE排位于箱体底部，电缆挂接方便。样机操作方式：正面手动操作；样机安装方式：垂直落地安装；样机接线方式：固定连接；保护接地措施：箱壳完全绝缘样机外形尺寸：柜宽600mm；柜深320mm，柜高1140mm；防腐蚀：该产品壳体、安装支架、安装底板和门铰链全部采用复合绝缘材料，母线采用铜镀锡。母线绝缘支撑件之间最大距离：560mm产品的设计和制造有各种质量体系保证，由国家指定机构进行产品试验，并出具权威证明。设备除满足本原则外,该产品还满足制造厂已经生产过一定数量的同类产品，且通过电力部门规定程序进行的运行鉴定，如高压电缆分支箱。4电气间隙、爬电距离和间隔距离4.1电气间隙与爬电距离GB7251.1第额定绝缘电压电气间隙爬电距离V63A及以下大于63A63A及以下大于63Aui≦60353560＜ui≦3005668页眉内容精心整理300＜ui≦6608101012当采用绝缘母线时允许缩小电气间隙和爬电距离。4.2间隔距离.1第75.标准化要求5.1装置应遵循标准化、通用化、系列化的设计原则。5.2装置设计了主要依据GB7251《低压成套开关设备和控制设备》。6.制造与检测6.1装置的制造6.2装置的检测《低压成套开关设备和控制设备》第8.3条有关要求进行。5.2.2型式试验检测由定点试验站按照GB7251.1《低压成套开关设备和控制设备》的第8.2条要求进行。7．安装运输与使用根据客户要求可以提供安装及运输底框。安装及运输底框既防止了装置在运输过程中可能出现的变形问题，也方便用户的工程安装。本产品的安装及运输底框按数量可以做成1、2、3、4台拼装的形式，产品运抵现场后首先按照GBJ232检查开箱验收，无需拆除底框，按产品说明书图示尺寸打孔，然后将产品连同底框起吊就位，再放入膨胀螺栓调整好后拧紧，最后用随产品提供的母线连接板，将各柜体间的水平母线按设计系统图联结好，借好二次电缆，安装工作完毕。如果不采用安装运输底框，用户可以按照常规将产品直接安装于水平槽钢基础上，槽钢的直线度不大于千分之一，全长直线度不大于5mm。产品在安装完毕后，投入运行前需要进行如下项目的检查试验。1.检查柜体面漆有无脱落，柜内是否干...
