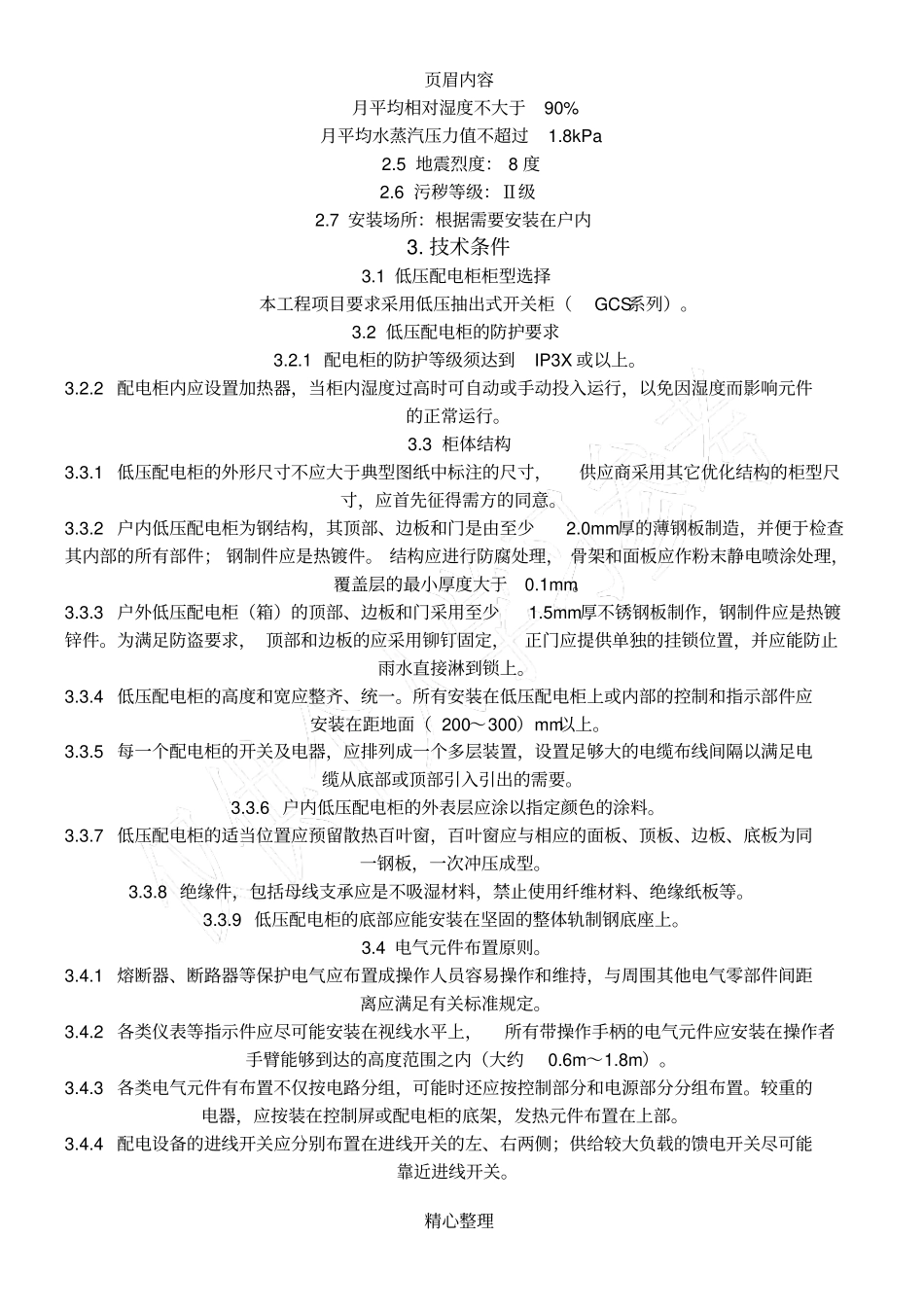

页眉内容精心整理低压配电柜技术规范设备、材料的设计、制造、检查和试验必须符合国家相关标准的规范，要求供货方需提供符合本技术书及有关国标、行业标准的优质产品。1、技术指标1.1指标文件GB1497《低压电器基本标准》GB7251《低压成套开关设备和控制设备》JB1284《低压断路器》JB4012《低压开关隔离器、开关、隔离开关及熔断器组合电器》JB2455《低压接触器》BJ4013.1《控制电路电器和开关元件一般要求》JB4011.1《低压熔断器一般要求》GB4720《指标灯和按钮的颜色》GB4942-2《低压电气外壳防护等级》GB9466《低压成套开关设备基本测试方法》GB/T4942.2－1993《低压电器外壳防护等级》GB/T14598.13－1998《静态继电保护装置的电气抗干扰试验》GB11463－89《电子测量仪器可靠性试验》GB/T6587.4－86《电子测量仪器振动试验》GB/T6587.5－86《电子测量仪器冲击试验》GB6587.6－86《电子测量仪器运输试验》DL/T478－2001《静态继电保护及安全自动装置通用技术条件》JB/T3085－1999《电力传动控制装置的产品包装与运输规程》1.2本设备技术规范书未尽事宜，由需供双方协商确定。1.3供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有鉴定文件或等同有效的证明文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。2使用环境条件2.1周围空气温度：最高温度:50℃(24小时内平均值≤40℃)最热月平均温度：35℃最低温度:-10℃最大日温差:25K2.2海拔高度:≤1000m2.3最大风速:35m/s2.4环境湿度:日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa页眉内容精心整理月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.5地震烈度：8度2.6污秽等级：Ⅱ级2.7安装场所：根据需要安装在户内3.技术条件3.1低压配电柜柜型选择本工程项目要求采用低压抽出式开关柜（GCS系列）。3.2低压配电柜的防护要求3.2.1配电柜的防护等级须达到IP3X或以上。3.2.2配电柜内应设置加热器，当柜内湿度过高时可自动或手动投入运行，以免因湿度而影响元件的正常运行。3.3柜体结构3.3.1低压配电柜的外形尺寸不应大于典型图纸中标注的尺寸，供应商采用其它优化结构的柜型尺寸，应首先征得需方的同意。3.3.2户内低压配电柜为钢结构，其顶部、边板和门是由至少2.0mm厚的薄钢板制造，并便于检查其内部的所有部件；钢制件应是热镀件。结构应进行防腐处理，骨架和面板应作粉末静电喷涂处理，覆盖层的最小厚度大于0.1mm。3.3.3户外低压配电柜（箱）的顶部、边板和门采用至少1.5mm厚不锈钢板制作，钢制件应是热镀锌件。为满足防盗要求，顶部和边板的应采用铆钉固定，正门应提供单独的挂锁位置，并应能防止雨水直接淋到锁上。3.3.4低压配电柜的高度和宽应整齐、统一。所有安装在低压配电柜上或内部的控制和指示部件应安装在距地面（200～300）mm以上。3.3.5每一个配电柜的开关及电器，应排列成一个多层装置，设置足够大的电缆布线间隔以满足电缆从底部或顶部引入引出的需要。3.3.6户内低压配电柜的外表层应涂以指定颜色的涂料。3.3.7低压配电柜的适当位置应预留散热百叶窗，百叶窗应与相应的面板、顶板、边板、底板为同一钢板，一次冲压成型。3.3.8绝缘件，包括母线支承应是不吸湿材料，禁止使用纤维材料、绝缘纸板等。3.3.9低压配电柜的底部应能安装在坚固的整体轨制钢底座上。3.4电气元件布置原则。3.4.1熔断器、断路器等保护电气应布置成操作人员容易操作和维持，与周围其他电气零部件间距离应满足有关标准规定。3.4.2各类仪表等指示件应尽可能安装在视线水平上，所有带操作手柄的电气元件应安装在操作者手臂能够到达的高度范围之内（大约0.6m～1.8m）。3.4.3各类电气元件有布置不仅按电路分组，可能时还应按控制部分和电源部分分组布置。较重的电器，应按装在控制屏或配电柜的底架，发热元件布置在上部。3.4.4配电设备的进线开关应分别布置在进线开关的左、右两侧；供给较大负载的馈电开关尽可能靠近进线开关。页眉内容精心整理3.4.5各类电气元件及其连接导线的布...
