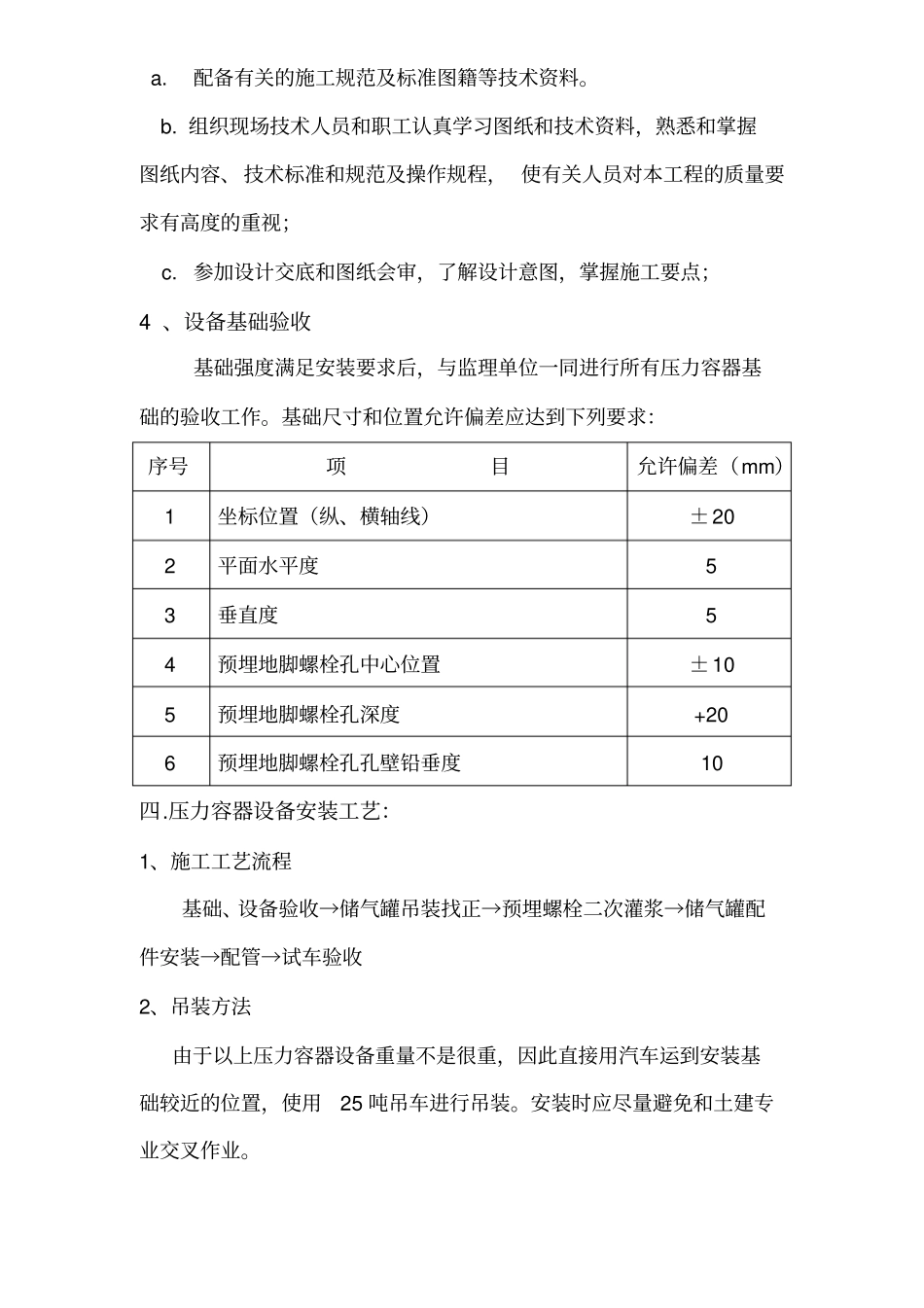

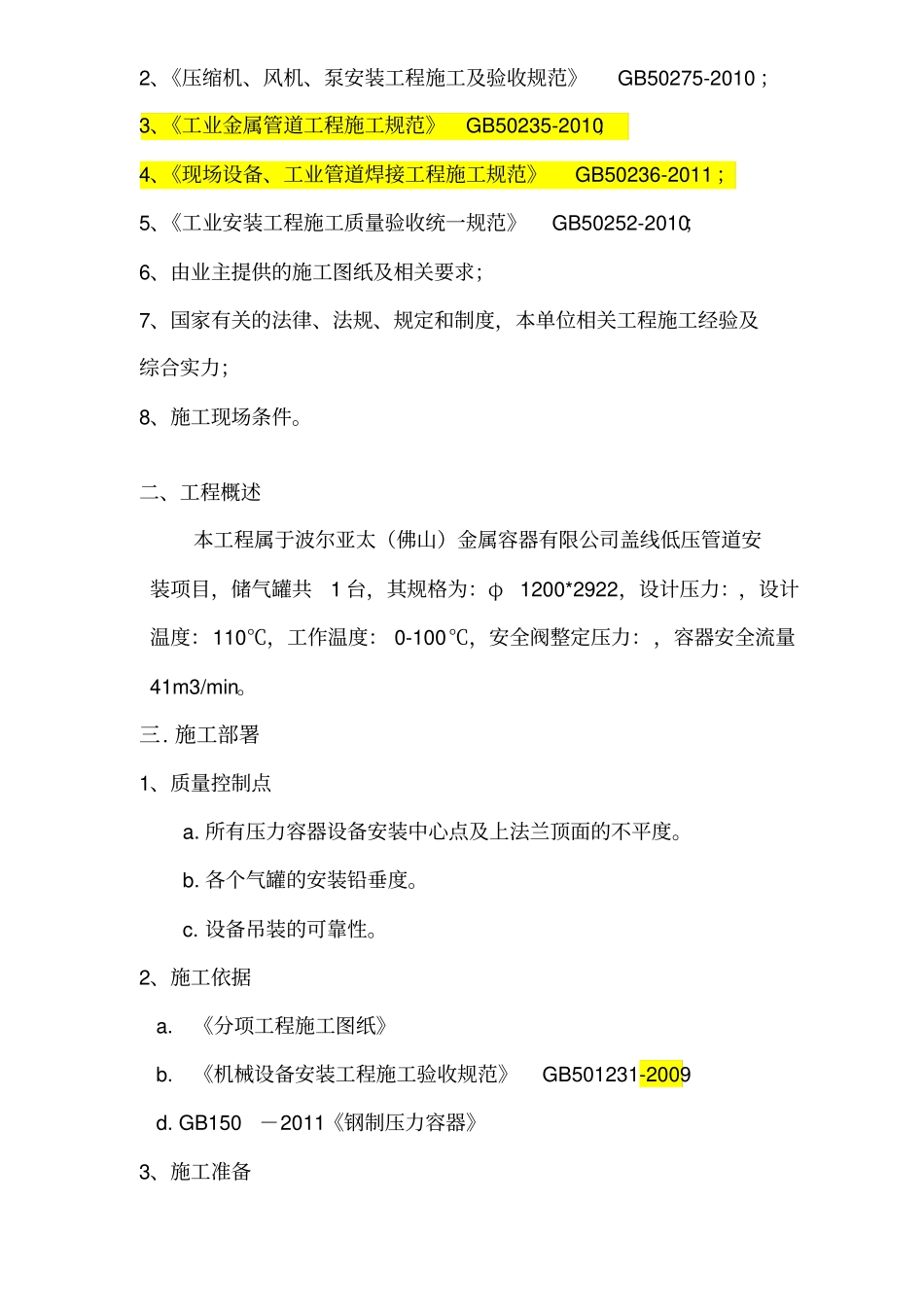

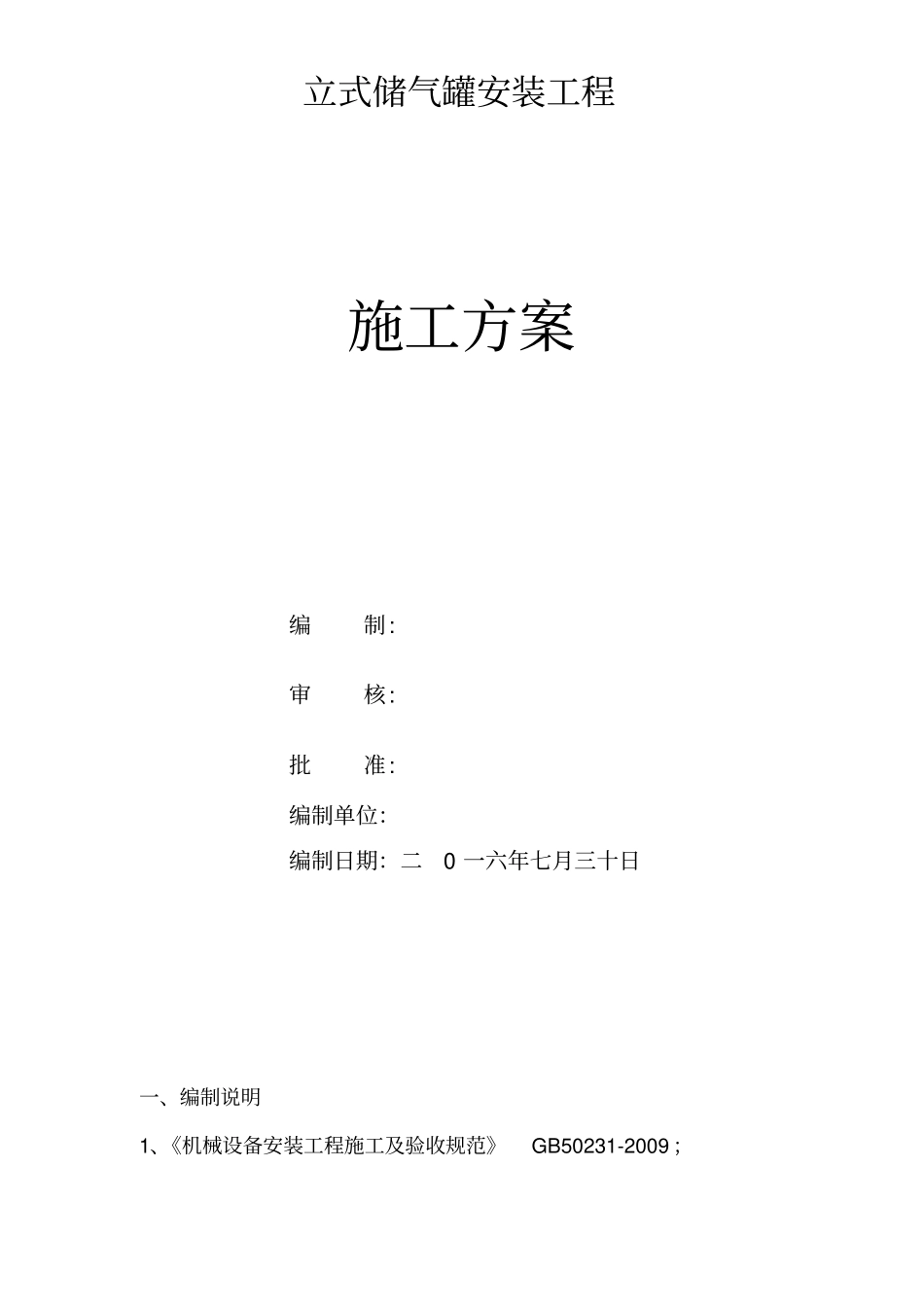

立式储气罐安装工程施工方案编制:审核:批准:编制单位：编制日期：二0一六年七月三十日一、编制说明1、《机械设备安装工程施工及验收规范》GB50231-2009；2、《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010；3、《工业金属管道工程施工规范》GB50235-2010；4、《现场设备、工业管道焊接工程施工规范》GB50236-2011；5、《工业安装工程施工质量验收统一规范》GB50252-2010；6、由业主提供的施工图纸及相关要求；7、国家有关的法律、法规、规定和制度，本单位相关工程施工经验及综合实力；8、施工现场条件。二、工程概述本工程属于波尔亚太（佛山）金属容器有限公司盖线低压管道安装项目，储气罐共1台，其规格为：φ1200*2922，设计压力：，设计温度：110℃，工作温度：0-100℃，安全阀整定压力：，容器安全流量41m3/min。三.施工部署1、质量控制点a.所有压力容器设备安装中心点及上法兰顶面的不平度。b.各个气罐的安装铅垂度。c.设备吊装的可靠性。2、施工依据a.《分项工程施工图纸》b.《机械设备安装工程施工验收规范》GB501231-2009d.GB150－2011《钢制压力容器》3、施工准备a.配备有关的施工规范及标准图籍等技术资料。b.组织现场技术人员和职工认真学习图纸和技术资料，熟悉和掌握图纸内容、技术标准和规范及操作规程，使有关人员对本工程的质量要求有高度的重视；c.参加设计交底和图纸会审，了解设计意图，掌握施工要点；4、设备基础验收基础强度满足安装要求后，与监理单位一同进行所有压力容器基础的验收工作。基础尺寸和位置允许偏差应达到下列要求：序号项目允许偏差（mm）1坐标位置（纵、横轴线）±202平面水平度53垂直度54预埋地脚螺栓孔中心位置±105预埋地脚螺栓孔深度+206预埋地脚螺栓孔孔壁铅垂度10四.压力容器设备安装工艺：1、施工工艺流程基础、设备验收→储气罐吊装找正→预埋螺栓二次灌浆→储气罐配件安装→配管→试车验收2、吊装方法由于以上压力容器设备重量不是很重，因此直接用汽车运到安装基础较近的位置，使用25吨吊车进行吊装。安装时应尽量避免和土建专业交叉作业。3、安装技术要求设备就位后按下列技术要求进行找平找正：序号项目允许偏差（mm）1垂直度0o方向290o方向2180o方向2270o方向22中心线位移纵向±10横向±153安装标高±204、设备基础二次灌浆设备安装找正后，应马上进行地脚螺栓孔的二次灌浆，灌浆工作主要由土建单位负责，我单位安排人员配合施工。灌浆工作应一次进行完毕。5、设备安装稳固后，进行压力表及安全阀等配件的安装，各配件的安装应按随机技术文件要求进行。五.人员组织：施工负责人：1人技术负责人：1人质量安全员：1人钳工：1人起重工：1人电焊工：1人气焊工：1人辅助工：2人六．施工机具配备及用料：序号名称规格数量1汽车吊25吨1台2手拉葫芦5吨2台3卡环10吨8个4钢丝绳6×37+1φ100m5直流机30KW一台6火焊工具一套7水准仪1000一台8常用钳工机具根据实际情况定9载重汽车8吨一辆10交流机32KW1台七.安全保证措施：1、施工前由专职安全员召开安全例会，对所有参战人员进行安全教育；2、工人员必须遵守安全施工规章制度，进入施工现场必须戴安全帽，高空作业必须系挂安全带，穿防滑鞋，禁止违章作业；3、工人员必须严格遵守安全技术操作规程，特别是特殊工种必须持证上岗，专用设备专人操作，严禁违章操作。4、装机具使用前必须进行检查，确保安全后才能使用，报废吊具严禁使用；5、吊装时由专业人员进行操作，吊装时由专人负责指挥，指挥人员哨声一定要响亮、果断，严禁乱指挥。6、安全设施应齐备，安全网、围栏、警告牌、孔洞维护板等应齐备。7、各种机械设备绝缘必须良好，开关的刀闸要齐全，刀闸保险容量与用电量应相符，开关箱应有防雨设施，箱门要完好有锁。8、临时用电，线路要绑扎牢固，确保绝缘良好，电焊把线与钢丝绳不得交混在一起，避免打伤钢丝绳，必要时停止一切焊接作业，确保吊装的安全。八．质量保证措施1、建立和完善质量保证体系，质量管理自上而下层层落定，齐抓其管，严格把好质量关;2、加强施工图纸的学习和会审，通过学习和会审明确施工图纸的要求及主要技术问题解决方案方法;3、加强技术交底工作...
