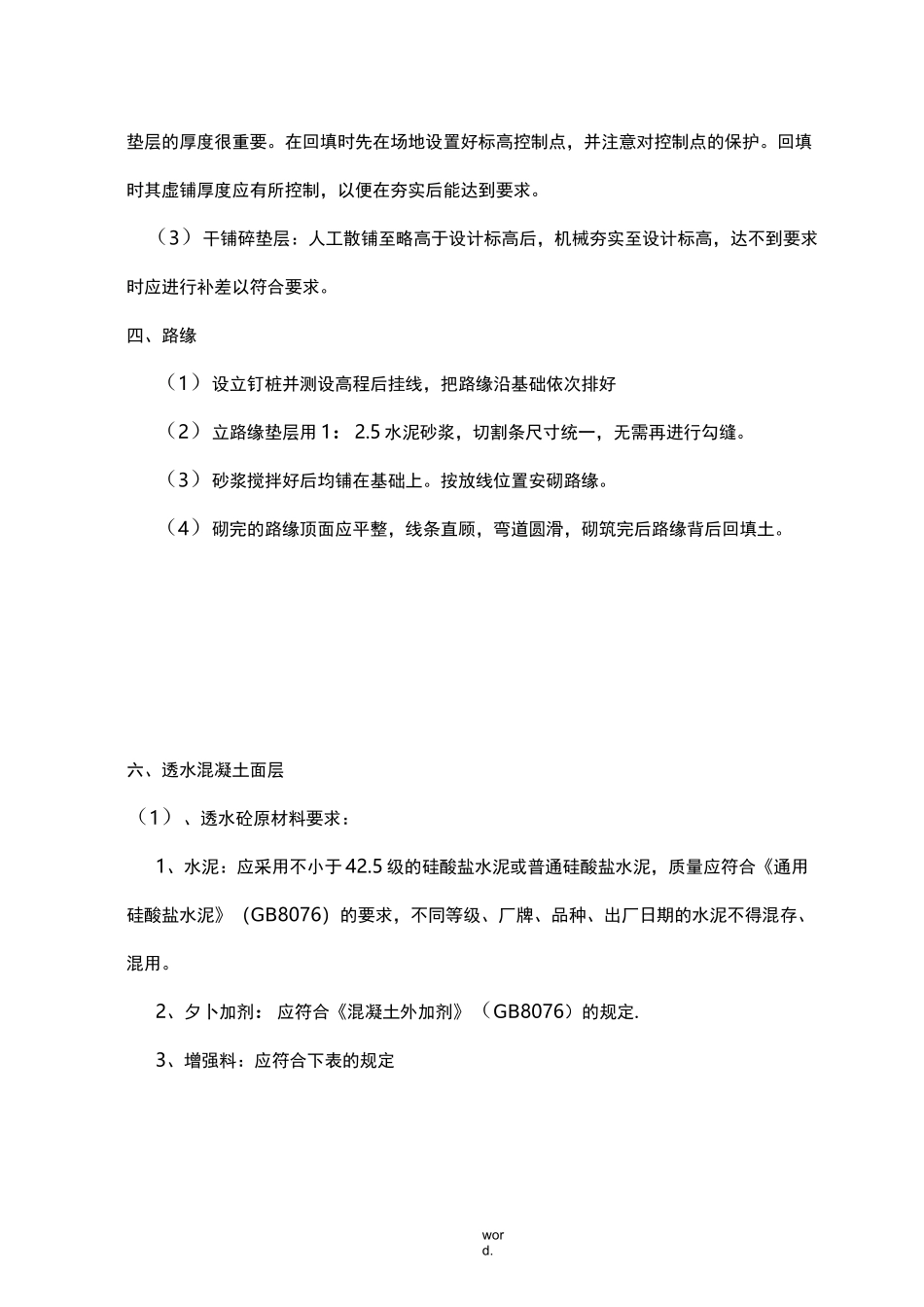

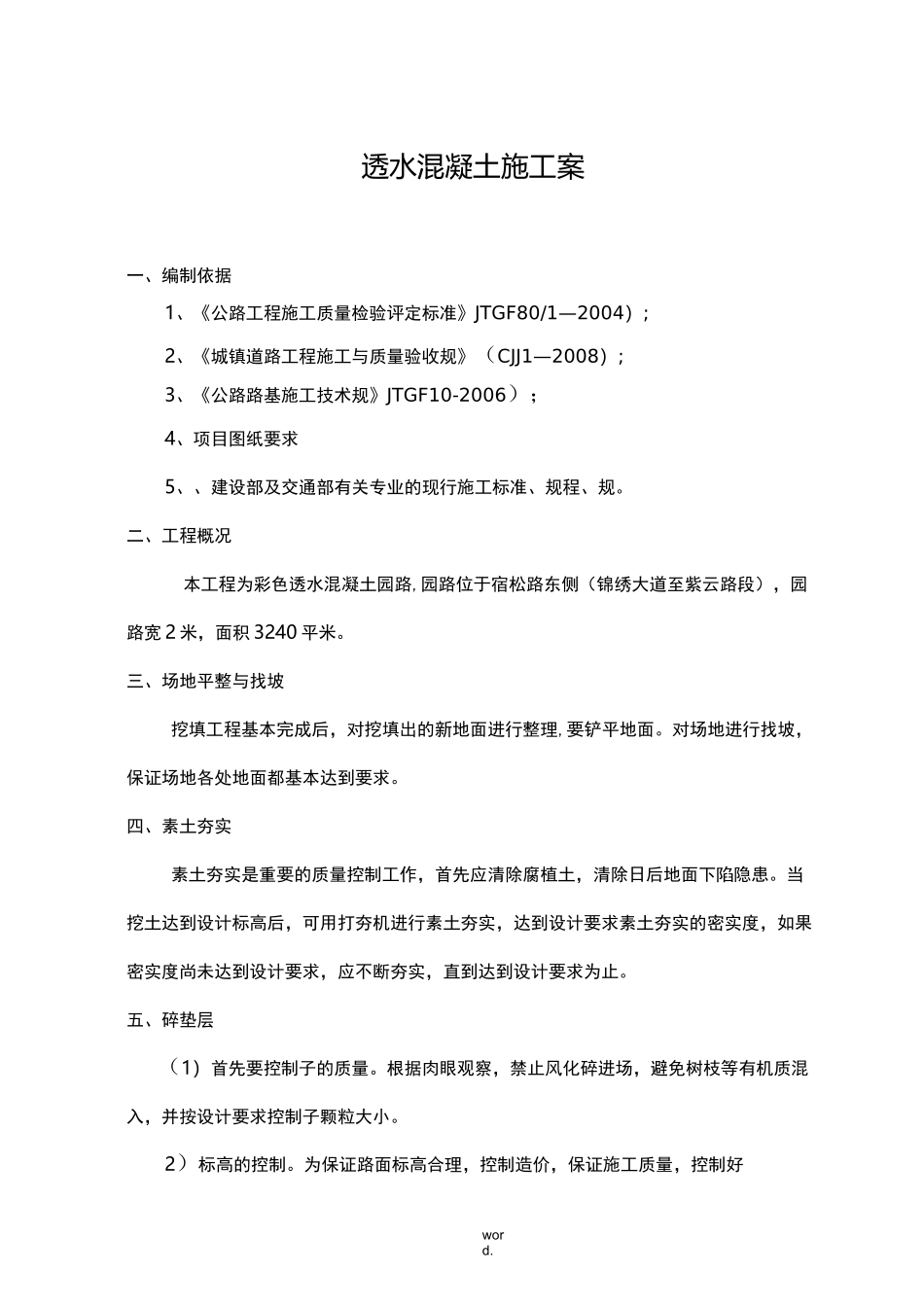

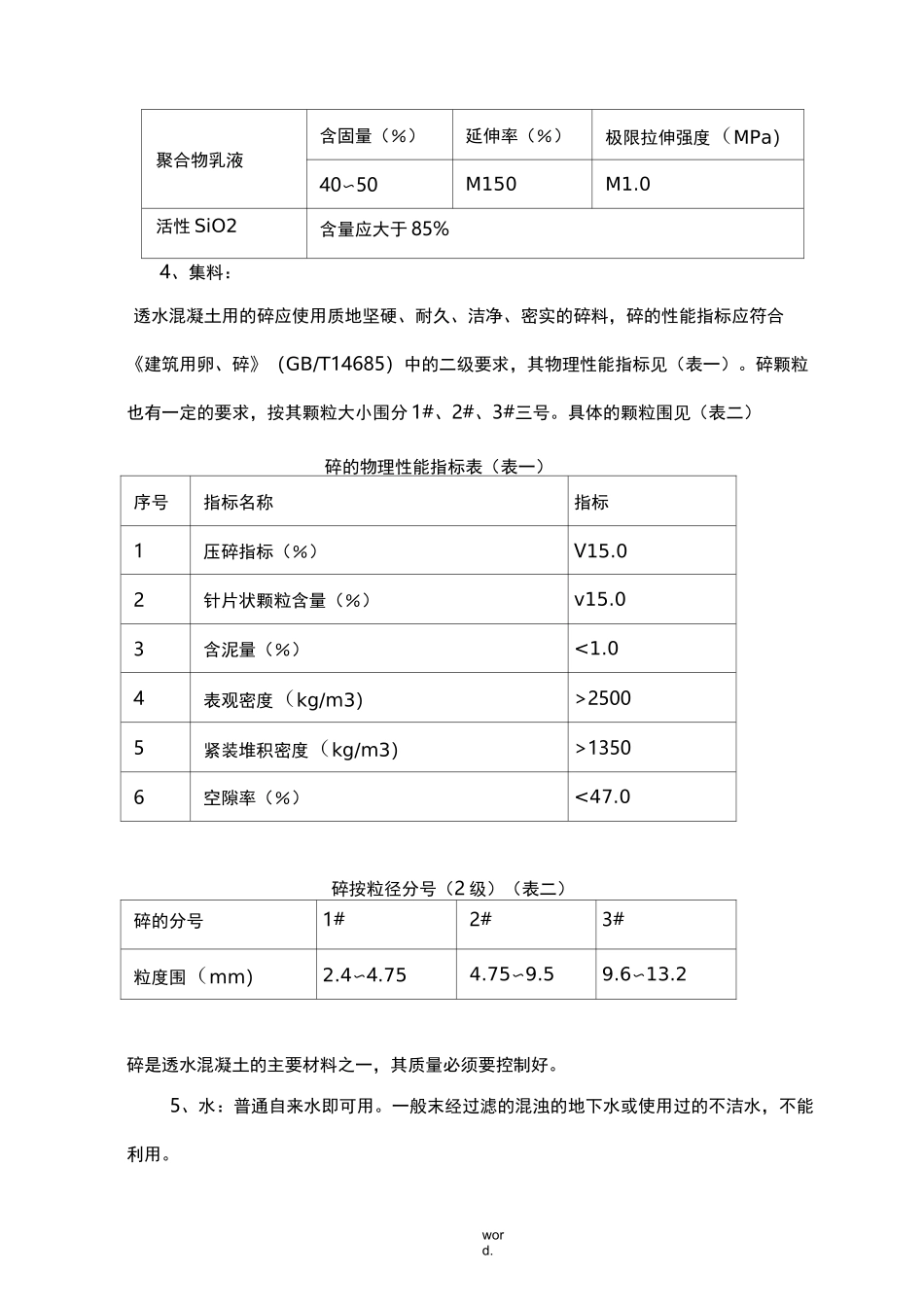

word.透水混凝土施工案一、编制依据1、《公路工程施工质量检验评定标准》JTGF80/1—2004）;2、《城镇道路工程施工与质量验收规》（CJJ1—2008）;3、《公路路基施工技术规》JTGF10-2006）；4、项目图纸要求5、、建设部及交通部有关专业的现行施工标准、规程、规。二、工程概况本工程为彩色透水混凝土园路,园路位于宿松路东侧（锦绣大道至紫云路段），园路宽2米，面积3240平米。三、场地平整与找坡挖填工程基本完成后，对挖填出的新地面进行整理,要铲平地面。对场地进行找坡，保证场地各处地面都基本达到要求。四、素土夯实素土夯实是重要的质量控制工作，首先应清除腐植土，清除日后地面下陷隐患。当挖土达到设计标高后，可用打夯机进行素土夯实，达到设计要求素土夯实的密实度，如果密实度尚未达到设计要求，应不断夯实，直到达到设计要求为止。五、碎垫层（1）首先要控制子的质量。根据肉眼观察，禁止风化碎进场，避免树枝等有机质混入，并按设计要求控制子颗粒大小。2）标高的控制。为保证路面标高合理，控制造价，保证施工质量，控制好word.垫层的厚度很重要。在回填时先在场地设置好标高控制点，并注意对控制点的保护。回填时其虚铺厚度应有所控制，以便在夯实后能达到要求。（3）干铺碎垫层：人工散铺至略高于设计标高后，机械夯实至设计标高，达不到要求时应进行补差以符合要求。四、路缘（1）设立钉桩并测设高程后挂线，把路缘沿基础依次排好（2）立路缘垫层用1：2.5水泥砂浆，切割条尺寸统一，无需再进行勾缝。（3）砂浆搅拌好后均铺在基础上。按放线位置安砌路缘。（4）砌完的路缘顶面应平整，线条直顾，弯道圆滑，砌筑完后路缘背后回填土。六、透水混凝土面层（1）、透水砼原材料要求：1、水泥：应采用不小于42.5级的硅酸盐水泥或普通硅酸盐水泥，质量应符合《通用硅酸盐水泥》（GB8076）的要求，不同等级、厂牌、品种、出厂日期的水泥不得混存、混用。2、夕卜加剂：应符合《混凝土外加剂》（GB8076）的规定.3、增强料：应符合下表的规定word.聚合物乳液含固量（％）延伸率（％）极限拉伸强度（MPa）40〜50M150M1.0活性SiO2含量应大于85%4、集料：透水混凝土用的碎应使用质地坚硬、耐久、洁净、密实的碎料，碎的性能指标应符合《建筑用卵、碎》（GB/T14685）中的二级要求，其物理性能指标见（表一）。碎颗粒也有一定的要求，按其颗粒大小围分1#、2#、3#三号。具体的颗粒围见（表二）碎的物理性能指标表（表一）序号指标名称指标1压碎指标（％）V15.02针片状颗粒含量（％）v15.03含泥量（％）<1.04表观密度（kg/m3）>25005紧装堆积密度（kg/m3）>13506空隙率（％）<47.0碎按粒径分号（2级）（表二）碎的分号1#2#3#粒度围（mm）2.4〜4.754.75〜9.59.6〜13.2碎是透水混凝土的主要材料之一，其质量必须要控制好。5、水：普通自来水即可用。一般末经过滤的混浊的地下水或使用过的不洁水，不能利用。word.6、三种原材料在施工过程中配合比要施工出高质量、高标准的透水混凝土地面，在原材料固定的条件下，格控制以上三种原材料的配比，是施工中的重要关键，在施工现场负责人必须格控制比例。透水混凝土配合比（按质量计）：水：水泥：胶结剂（增强料）：碎=110：360：10：1550拌合成的透水混凝土应满足下表要求：项目计量单位性能要求耐磨性（磨坑长度）mm三30透水系数（15°C）mm/s>0.5抗冻性25次冻融循环后抗压强度损失率%三2025次冻融循环后质量损失率%三5连续隙率%>10抗压强度（28d）MPa>25弯拉强度（28d）MPa>3.0（2）、透水混凝土路面基层的要求为确保路体结构层具有足够的整体强度和透水性，表面层下需有透水基层和较好保水性的垫层。基层要求在素土层夯实层上，配用的基层材料，应有适当的强度外，须有较好的透水性，本工程则采用级配碎基层。原材料要求：1、碎基层所用原材料均需满足交通部2000年6月颁布的《公路路面基层施工技术word.规》JTJ034-2000中的各项规定；2、圆的粒径是碎最大半径的3倍以上；矿渣应是已崩解稳定的，其中密度和质量应比较均匀，干密度不小于960Kg/m3;3、碎针片状颗粒的总含量应不超过20%，碎中不应有粘土块、植物等有害物质；4、天然砂砾的...
