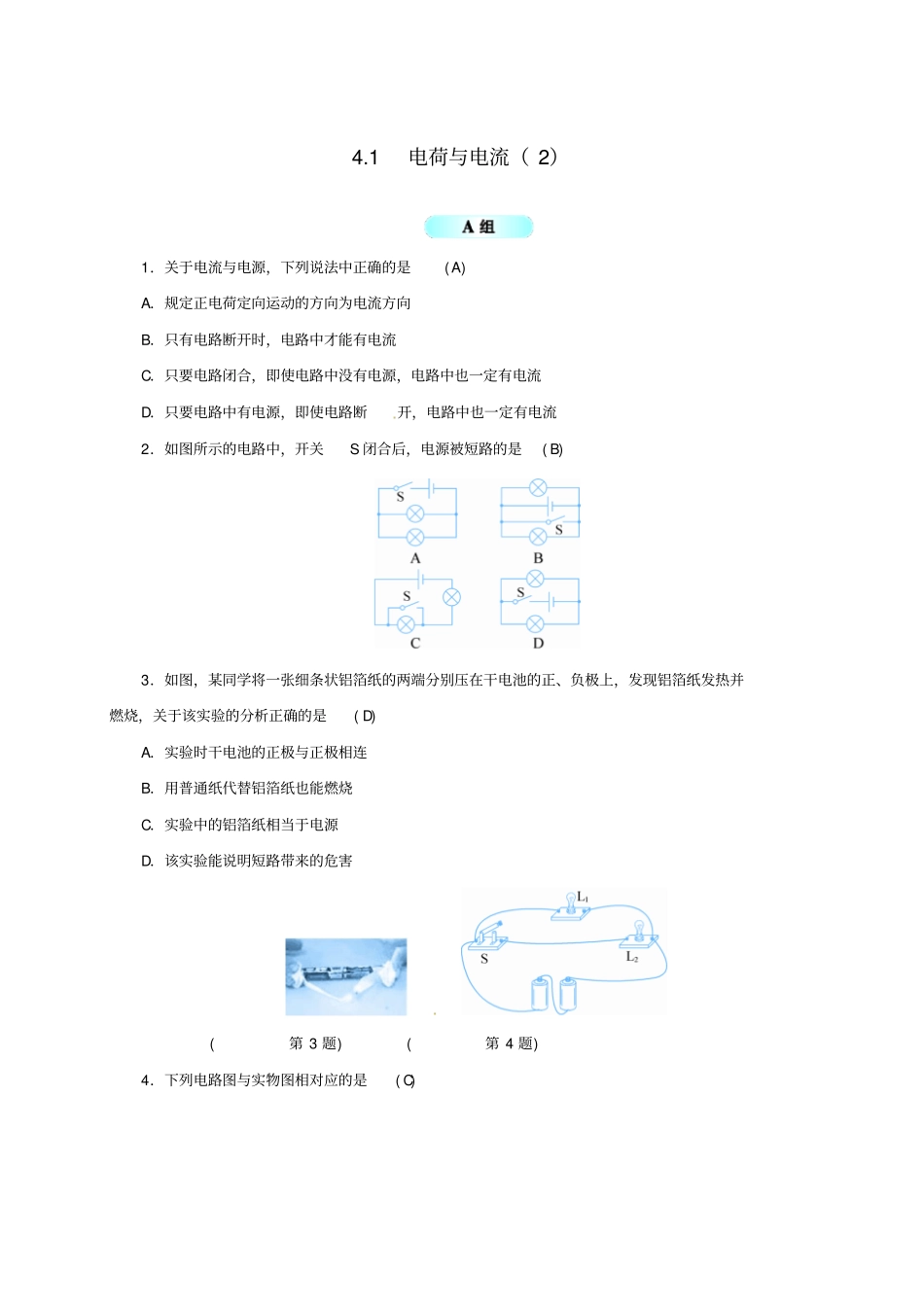

4.1电荷与电流（2）1．关于电流与电源，下列说法中正确的是(A)A．规定正电荷定向运动的方向为电流方向B．只有电路断开时，电路中才能有电流C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流2．如图所示的电路中，开关S闭合后，电源被短路的是(B)3．如图，某同学将一张细条状铝箔纸的两端分别压在干电池的正、负极上，发现铝箔纸发热并燃烧，关于该实验的分析正确的是(D)A．实验时干电池的正极与正极相连B．用普通纸代替铝箔纸也能燃烧C．实验中的铝箔纸相当于电源D．该实验能说明短路带来的危害(第3题)(第4题)4．下列电路图与实物图相对应的是(C)25．从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内(B)A．电流方向从灯丝到荧光屏B．电流方向从荧光屏到灯丝C．显像管内没有电流D．显像管内电流方向不断改变6．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是(D)(第6题)A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯同时工作时，它们的连接方式是串联D．换气扇和照明灯同时工作时，它们的连接方式是并联7．为了生活方便，卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是(其中A图中的S1、S2及C图中的S1为单刀双掷开关)(A)3(第8题)8．如图所示电路，要使灯泡L1、L2并联，则应将(A)A．S2、S3闭合，S1断开B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开9．科学上规定，正电荷定向运动的方向为电流方向。(1)金属导体中是靠自由电子定向移动形成电流的，其定向移动方向与电流方向相反。如图所示，实心点代表电子，箭头方向为运动方向，则此金属导体中电流的方向是从B到A。(第9题)(2)电池对某段电路供电时，在这段电路中电流的方向总是从电池的正极流出，流入电池的负极。(第10题)10．某兴趣小组的同学将电子表与水培植物组合在一起，制作水培植物电子表：准备一盘水培植物，其中放养了几条小鱼和几个田螺，用镁带和铅笔芯作电极，插入水培植物的茎中，然后用导线将两个电极与一个没有电池的电子表连接成闭合电路，如图所示。发现电子表能显示示数，则插上电极的水培植物相当于闭合电路中的电源。411．按照如图甲所示的电路图，将图乙中各个元件连接起来。(第11题)12．在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作，需要闭合开关S1；若同时闭合S1和S2，可以工作的用电器是电铃。(第12题)13．如图所示电路中，下列操作中能使两盏灯都有电流通过的是(C)(第13题)A．只闭合开关S1B．只闭合开关S2和S3C．只闭合开关S2D．开关S1、S2、S3都闭合【解析】只闭合开关S1，L1开路，L2通路；只闭合S2和S3，L2被短路，L1通路；只闭合开关S2，L1、L2串联接入电路；开关S1、S2、S3都闭合，电源短路。(第14题)14．如图所示是一个既能吹冷风又能吹热风的电吹风内部的简化电路图，图中A是吹风机，B5是电热丝。将插头插入插座，当开关S1、S2同时闭合时，电吹风吹出的是热风；若只闭合开关S1，电吹风吹出的是冷风。【解析】电热丝与吹风机并联，S2控制电热丝，S1是总开关，当S1、S2同时闭合时，电热丝与吹风机都工作，所以吹热风，只闭合开关S1，电热丝不工作，电吹风吹出的是冷风。15．现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线。利用这些材料请为收发室值班人员按要求设计一个电路图，画在如图所示的虚线框内。并按设计的电路图将实物连接好。要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人。(在开关处标明所在的位置)(第15题)(第15题解)【解析】由题意知，两个灯泡并联，且各由一个开关控制，而电铃串联在干路中，即可实现红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人。16．取暖器是常见的家用电器之一。某取暖器的面板上有两个旋转开关S1和S2，当把旋...
