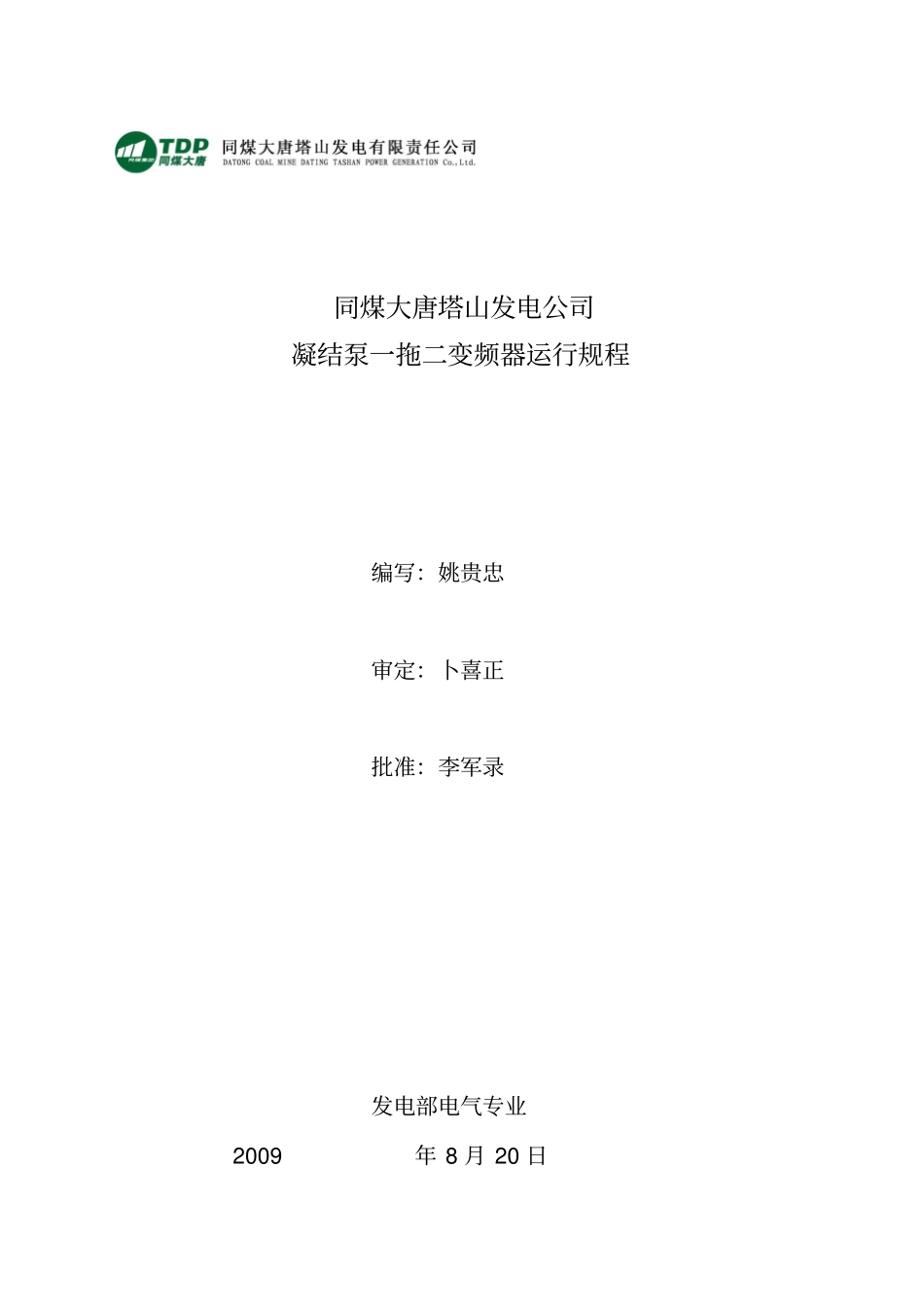

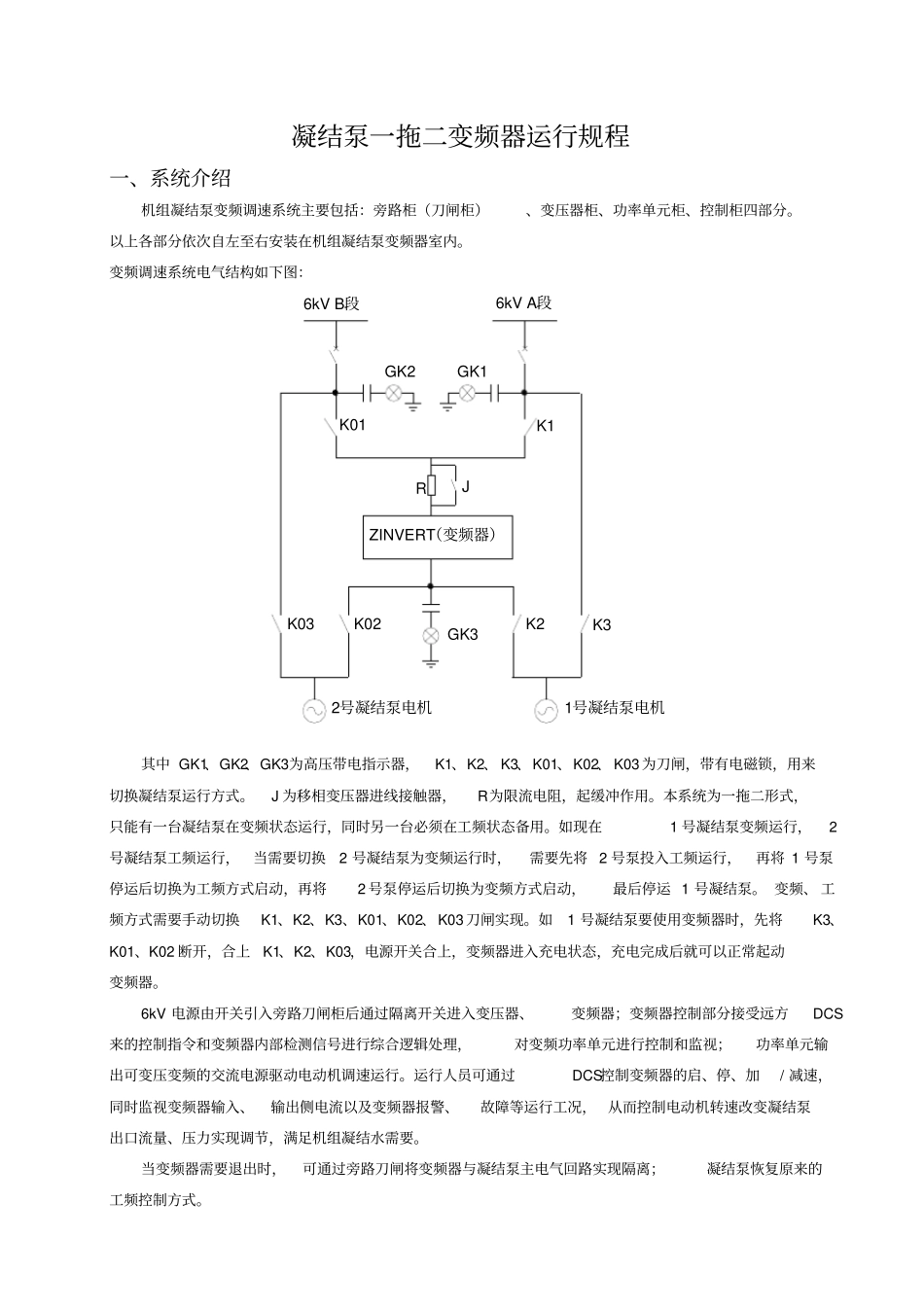

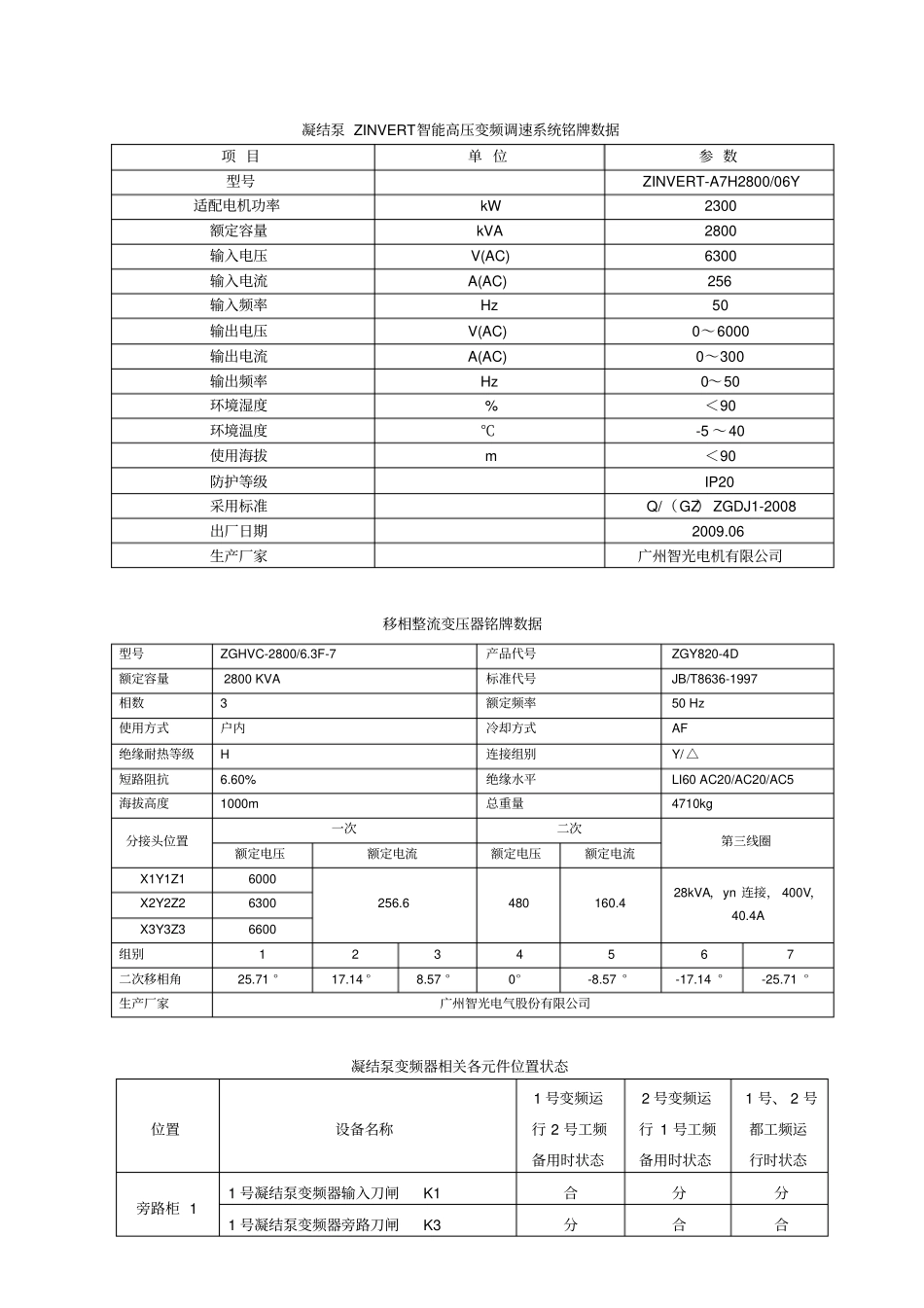

同煤大唐塔山发电公司凝结泵一拖二变频器运行规程编写:姚贵忠审定:卜喜正批准:李军录发电部电气专业2009年8月20日凝结泵一拖二变频器运行规程一、系统介绍机组凝结泵变频调速系统主要包括:旁路柜(刀闸柜)、变压器柜、功率单元柜、控制柜四部分。以上各部分依次自左至右安装在机组凝结泵变频器室内。变频调速系统电气结构如下图:其中GK1、GK2、GK3为高压带电指示器,K1、K2、K3、K01、K02、K03为刀闸,带有电磁锁,用来切换凝结泵运行方式。J为移相变压器进线接触器,R为限流电阻,起缓冲作用。本系统为一拖二形式,只能有一台凝结泵在变频状态运行,同时另一台必须在工频状态备用。如现在1号凝结泵变频运行,2号凝结泵工频运行,当需要切换2号凝结泵为变频运行时,需要先将2号泵投入工频运行,再将1号泵停运后切换为工频方式启动,再将2号泵停运后切换为变频方式启动,最后停运1号凝结泵。变频、工频方式需要手动切换K1、K2、K3、K01、K02、K03刀闸实现。如1号凝结泵要使用变频器时,先将K3、K01、K02断开,合上K1、K2、K03,电源开关合上,变频器进入充电状态,充电完成后就可以正常起动变频器。6kV电源由开关引入旁路刀闸柜后通过隔离开关进入变压器、变频器;变频器控制部分接受远方DCS来的控制指令和变频器内部检测信号进行综合逻辑处理,对变频功率单元进行控制和监视;功率单元输出可变压变频的交流电源驱动电动机调速运行。运行人员可通过DCS控制变频器的启、停、加/减速,同时监视变频器输入、输出侧电流以及变频器报警、故障等运行工况,从而控制电动机转速改变凝结泵出口流量、压力实现调节,满足机组凝结水需要。当变频器需要退出时,可通过旁路刀闸将变频器与凝结泵主电气回路实现隔离;凝结泵恢复原来的工频控制方式。GK1GK2K01K1K3K2K02K03GK3ZINVERT(变频器)RJ6kVB段6kVA段1号凝结泵电机2号凝结泵电机凝结泵ZINVERT智能高压变频调速系统铭牌数据项目单位参数型号ZINVERT-A7H2800/06Y适配电机功率kW2300额定容量kVA2800输入电压V(AC)6300输入电流A(AC)256输入频率Hz50输出电压V(AC)0~6000输出电流A(AC)0~300输出频率Hz0~50环境湿度%<90环境温度℃-5~40使用海拔m<90防护等级IP20采用标准Q/(GZ)ZGDJ1-2008出厂日期2009.06生产厂家广州智光电机有限公司移相整流变压器铭牌数据型号ZGHVC-2800/6.3F-7产品代号ZGY820-4D额定容量2800KVA标准代号JB/T8636-1997相数3额定频率50Hz使用方式户内冷却方式AF绝缘耐热等级H连接组别Y/△短路阻抗6.60%绝缘水平LI60AC20/AC20/AC5海拔高度1000m总重量4710kg分接头位置一次二次第三线圈额定电压额定电流额定电压额定电流X1Y1Z16000256.6480160.428kVA,yn连接,400V,40.4AX2Y2Z26300X3Y3Z36600组别1234567二次移相角25.71°17.14°8.57°0°-8.57°-17.14°-25.71°生产厂家广州智光电气股份有限公司凝结泵变频器相关各元件位置状态位置设备名称1号变频运行2号工频备用时状态2号变频运行1号工频备用时状态1号、2号都工频运行时状态旁路柜11号凝结泵变频器输入刀闸K1合分分1号凝结泵变频器旁路刀闸K3分合合位置设备名称1号变频运行2号工频备用时状态2号变频运行1号工频备用时状态1号、2号都工频运行时状态高压带电显示器GK1亮灭亮旁路柜22号凝结泵变频器输入刀闸K01分合分2号凝结泵变频器旁路刀闸K03合分合高压带电显示器GK2灭亮亮旁路柜31号凝结泵变频器输出刀闸K2合分分2号凝结泵变频器输出刀闸K02分合分高压带电显示器GK3亮亮灭变频器输出PT保险FUA、FUB、FUC(XRNP1型,12kV,0.5A)给上给上给上变压器柜上部风扇三组运行运行停运功率单元柜上部风扇三组运行运行停运控制柜上部风扇一组运行运行停运变压器智能温度控制仪有读数有读数退出“总停”按钮拔出拔出拔出“远程/就地”切换开关远程远程就地UPS启动启动停止外供380VAC电源开关QS1四联合合分变压器自供380VAC电源开关QS2四联合合分风机电源380VAC开关QS3三联合合分直流220VDC控制电源开关QS4两联合合分交流220VAC控制电源开关QS5两联合合分允许“总停”按钮跳6kV开关压板合入合入允许跳6kV开关压板合入合入强制开柜门压板(标有严禁操作)退出退出退出功率...
