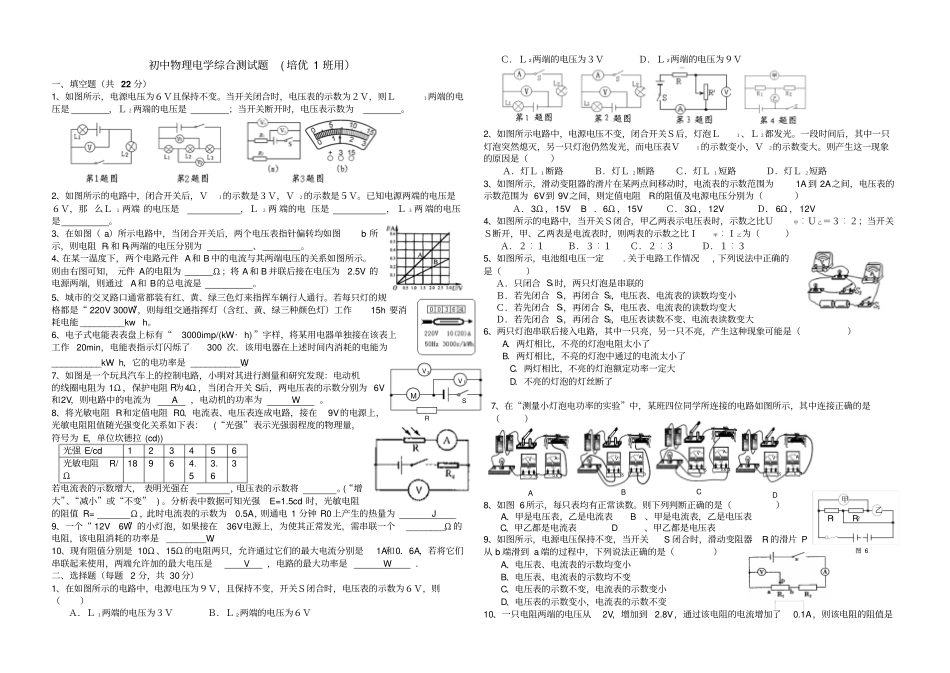

初中物理电学综合测试题(培优1班用）一、填空题（共22分）1、如图所示，电源电压为６Ｖ且保持不变。当开关闭合时，电压表的示数为２Ｖ，则Ｌ１两端的电压是，Ｌ２两端的电压是；当开关断开时，电压表示数为。2、如图所示的电路中，闭合开关后，Ｖ１的示数是３Ｖ，Ｖ２的示数是５Ｖ。已知电源两端的电压是６Ｖ，那么Ｌ１两端的电压是，Ｌ２两端的电压是，Ｌ３两端的电压是。3、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为、。4、在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由右图可知，元件A的电阻为Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是。5、城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行人通行。若每只灯的规格都是“220V300W”，则每组交通指挥灯（含红、黄、绿三种颜色灯）工作15h要消耗电能_________kw·h。6、电子式电能表表盘上标有“3000imp/(kW·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。7、如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则电路中的电流为A，电动机的功率为W。8、将光敏电阻R和定值电阻R0、电流表、电压表连成电路，接在9V的电源上，光敏电阻阻值随光强变化关系如下表：(“光强”表示光强弱程度的物理量，符号为E，单位坎德拉(cd))光强E/cd123456光敏电阻R/Ω18964.53.63若电流表的示数增大，表明光强在，电压表的示数将。(“增大”、“减小”或“不变”)。分析表中数据可知光强E=1.5cd时，光敏电阻的阻值R=Ω，此时电流表的示数为0.5A，则通电1分钟R0上产生的热量为J9、一个“12V6W”的小灯泡，如果接在36V电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W．10、现有阻值分别是10Ω、15Ω的电阻两只，允许通过它们的最大电流分别是1A和0．6A，若将它们串联起来使用，两端允许加的最大电压是V，电路的最大功率是W．二、选择题（每题2分，共30分）1、在如图所示的电路中，电源电压为９Ｖ，且保持不变，开关Ｓ闭合时，电压表的示数为６Ｖ，则（）Ａ．Ｌ１两端的电压为３ＶＢ．Ｌ2两端的电压为６ＶＣ．Ｌ2两端的电压为３ＶＤ．Ｌ2两端的电压为９Ｖ2、如图所示电路中，电源电压不变，闭合开关Ｓ后，灯泡Ｌ１、Ｌ２都发光。一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表Ｖ１的示数变小，Ｖ２的示数变大。则产生这一现象的原因是（）Ａ．灯Ｌ１断路Ｂ．灯Ｌ２断路Ｃ．灯Ｌ１短路Ｄ．灯Ｌ２短路3、如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为（）Ａ．3Ω，15VB．6Ω，15VＣ．3Ω，12VＤ．6Ω，12V4、如图所示的电路中，当开关Ｓ闭合，甲乙两表示电压表时，示数之比Ｕ甲︰Ｕ乙＝３︰２；当开关Ｓ断开，甲、乙两表是电流表时，则两表的示数之比Ｉ甲︰Ｉ乙为（）Ａ．２︰１Ｂ．３︰１Ｃ．２︰３Ｄ．１︰３5、如图所示，电池组电压一定.关于电路工作情况,下列说法中正确的是（）Ａ．只闭合S1时，两只灯泡是串联的Ｂ．若先闭合S1，再闭合S2，电压表、电流表的读数均变小Ｃ．若先闭合S1，再闭合S2，电压表、电流表的读数均变大Ｄ．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大6、两只灯泡串联后接入电路，其中一只亮，另一只不亮，产生这种现象可能是（）A．两灯相比，不亮的灯泡电阻太小了B．两灯相比，不亮的灯泡中通过的电流太小了C．两灯相比，不亮的灯泡额定功率一定大D．不亮的灯泡的灯丝断了7、在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（）8、如图6所示，每只表均有正常读数。则下列判断正确的是（）A、甲是电压表，乙是电流表B、甲是电流表，乙是电压表C、甲乙都是电流表D、甲乙都是电压表9、如图所...
