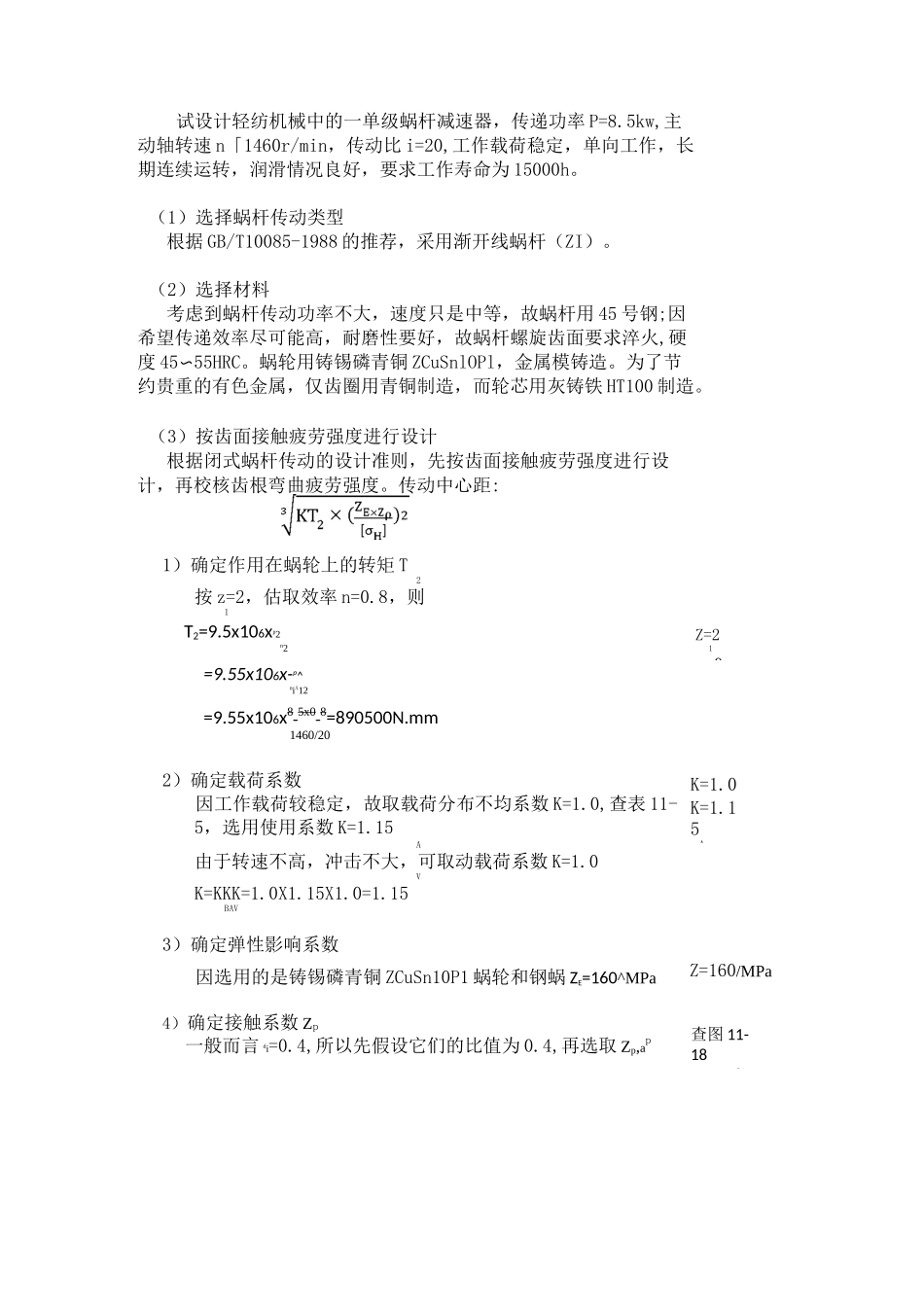

机械设计作业》涡轮蜗杆传动设计院系机械电气化工程学院专业机械设计15-1课程名称《机械设计》指导教师设计者题目名称学号Z=21n=0.K=1.0K=1.15AZ=160/MPa查图11-18Z=2.78试设计轻纺机械中的一单级蜗杆减速器，传递功率P=8.5kw,主动轴转速n「1460r/min，传动比i=20,工作载荷稳定，单向工作，长期连续运转，润滑情况良好，要求工作寿命为15000h。（1）选择蜗杆传动类型根据GB/T10085-1988的推荐，采用渐开线蜗杆（ZI）。（2）选择材料考虑到蜗杆传动功率不大，速度只是中等，故蜗杆用45号钢;因希望传递效率尽可能高，耐磨性要好，故蜗杆螺旋齿面要求淬火,硬度45〜55HRC。蜗轮用铸锡磷青铜ZCuSnlOPl，金属模铸造。为了节约贵重的有色金属，仅齿圈用青铜制造，而轮芯用灰铸铁HT100制造。（3）按齿面接触疲劳强度进行设计根据闭式蜗杆传动的设计准则，先按齿面接触疲劳强度进行设计，再校核齿根弯曲疲劳强度。传动中心距:1）确定作用在蜗轮上的转矩T2按z=2，估取效率n=0.8，则1T2=9.5x106xp2n2=9.55x106x-p^ni/i12=9.55x106x8-5x0-8=890500N.mm1460/202）确定载荷系数因工作载荷较稳定，故取载荷分布不均系数K=1.0,查表11-5，选用使用系数K=1.15A由于转速不高，冲击不大，可取动载荷系数K=1.0VK=KKK=1.0X1.15X1.0=1.15BAV3）确定弹性影响系数因选用的是铸锡磷青铜ZCuSn10P1蜗轮和钢蜗ZE=160^MPa4）确定接触系数Zp一般而言di=0.4,所以先假设它们的比值为0.4,再选取Zp,ap5）确定许用接触应力［。』根据蜗轮材料铸锡磷青铜ZCuSnlOPl,金属模铸造，蜗杆螺旋齿面硬度大于45HRC，查表11-7中查得蜗轮的基本许用应力［。J，=268MPa,应力循环次数N=60jn丄口nGOxlx^xZOOOOng^GxIO?2H20则寿命系数KHN=107=0.7624HN6.57X107则［QH］=KHNX［QH］，=0.7624x268=204.3MPa6)计算中心距a>3/KTX(ZEXZP)272［。』=3/1.15X889589X(160X2-78)27211.8=165.24mm综合考虑选取a=200mm，因为传动比为i=20，所以查表1211-2得模数m=8,分度圆直径d=80mm，这时E=0.4,与初选值一致,a因此以上计算结果可用。（4）蜗杆与蜗轮主要参数计算1）蜗杆轴向齿距p=nm=3.14X8=25.12，直径系数q=10.00a齿顶圆直径d二d+2h*m=80+2X1X8=96mma11a齿根圆d二d-2（h*m+c）=80-2X（1X8+0.25）=60.8mm分度圆导程角Y=11°⑻36〃蜗杆轴向齿厚12.5664mm2）蜗轮蜗轮齿数为z=41，变位系数x=-0.522验算传动比i=41=20.5,122传动比误差为空匕°=2.5%在允许范围内20蜗轮的分度圆直径d=mz=8X41=328mm22蜗轮喉圆直径d=d+2h=328+2X1X8=344mm‘>*.■.:.a22a蜗轮齿根圆直径d=d-2d=328-2X1.2X8=308.8mmf22f2蜗轮咽喉母圆半径r=a-=d=200-1X344=28mmg22a22(5)校核齿根弯曲疲劳强度°F_1.53KT2d]d2mXYFa2XYP§[°F]80X328X8所以弯曲疲劳强度满足，合格。当里齿数z2_二—_41=43.48vcos3Y(cos11°18,36〃)3根据x=-0.5,z=43.48,2v2查图11-19得齿形系数YFa2_2.87螺旋角系数YR_1丄=1-3=0.9192P140140许用弯曲应力[OF]_KFN・[oF]，查表11-8由ZCuSnlOPl制造的蜗轮的基本许用弯曲应力[oF]=56MPa。寿命系数K=J106=0.608FN78.76X107[OF]_KFNX[OF]，_36.086MPa_1.53KT2XYF2XYRFd1d2maB1.53X1.15X890500X2.87X0.9192=19.69<[o」F(6)验算效率nn_(0.95〜0.96)X—tanI—tan(Y+®v)相对滑动速度v=一皿凹—=3-14X80X1460=6.264m/ss60X1000cosY60X1000XCOS11.3从表11-18中用插值法查得f=0.020,©二arctanf=1.204°代入上式中得n=0.86,大于原估计值v0.8,因此不用重算。(7)精度等级公差和表面粗糙度的确定考虑到所设计的蜗杆传动是动力传动，属于通用机械减速器，从GB/T10089-1988圆柱蜗杆，蜗轮精度中选择8级精度，侧隙种类为f，标注为8f，GB/T10089-1988。(8)润滑油和润滑方式的选择考虑蜗杆运动速度不高，载荷中等，选用牌号320,速度在5〜10m/s，运动粘度为220cst(9)热平衡计算保持正常工作温度所需要的散热面积S=1000P(1-n)—1000X8.5X(1-0.86)—220m2ad(t0-ta)9X(80-20)F面是赠送的范文，不需要的朋友可以下载后编辑删除2013党风建设心得体会范文按照上级的统一部署，我们认真组织开展了党风廉政建设教育活动。通过学习，我对活动的重要意义有了一个更高的认识，使我对开展党风廉...
