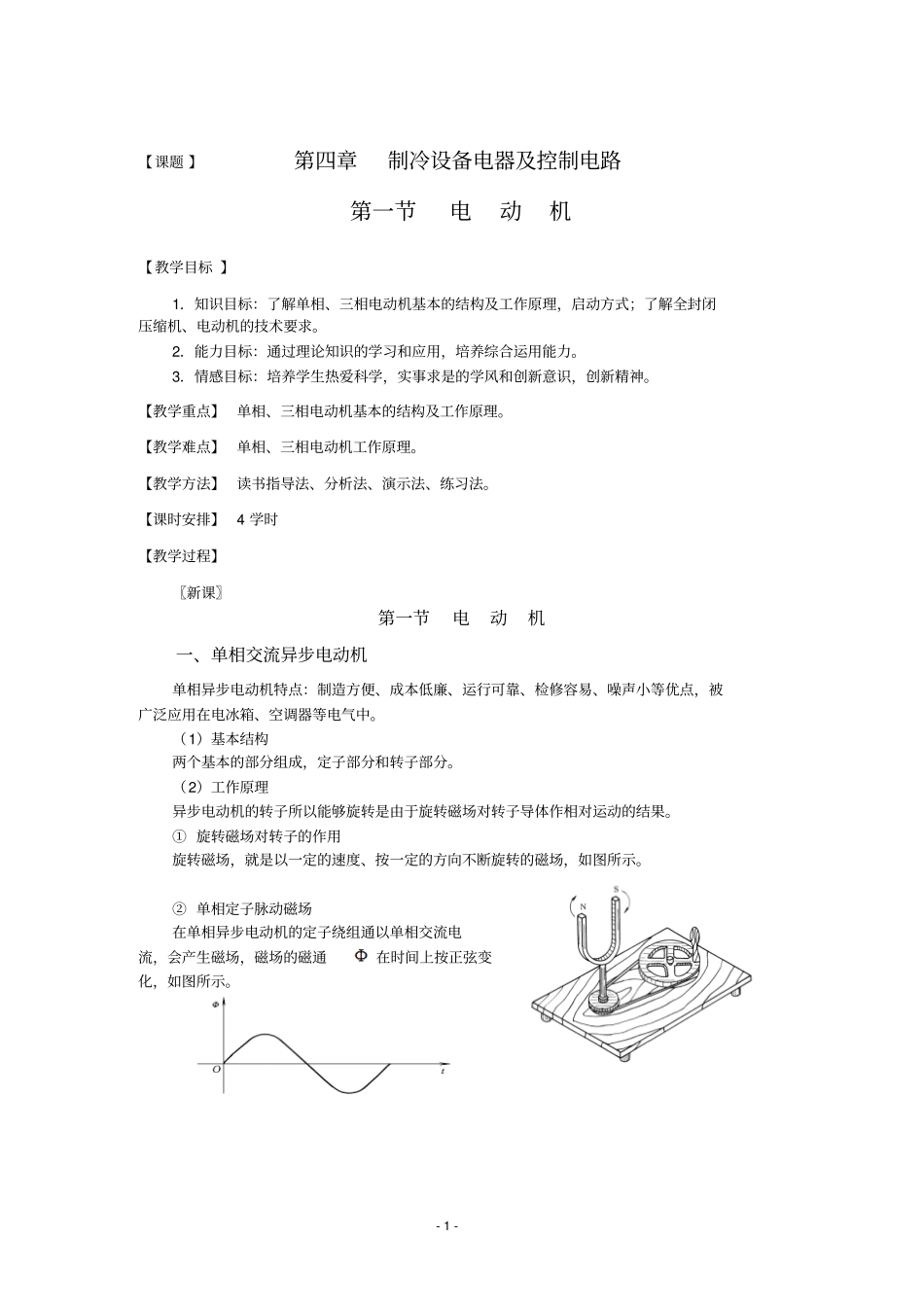

制冷设备电器及控制电路介绍_第1页
1/11

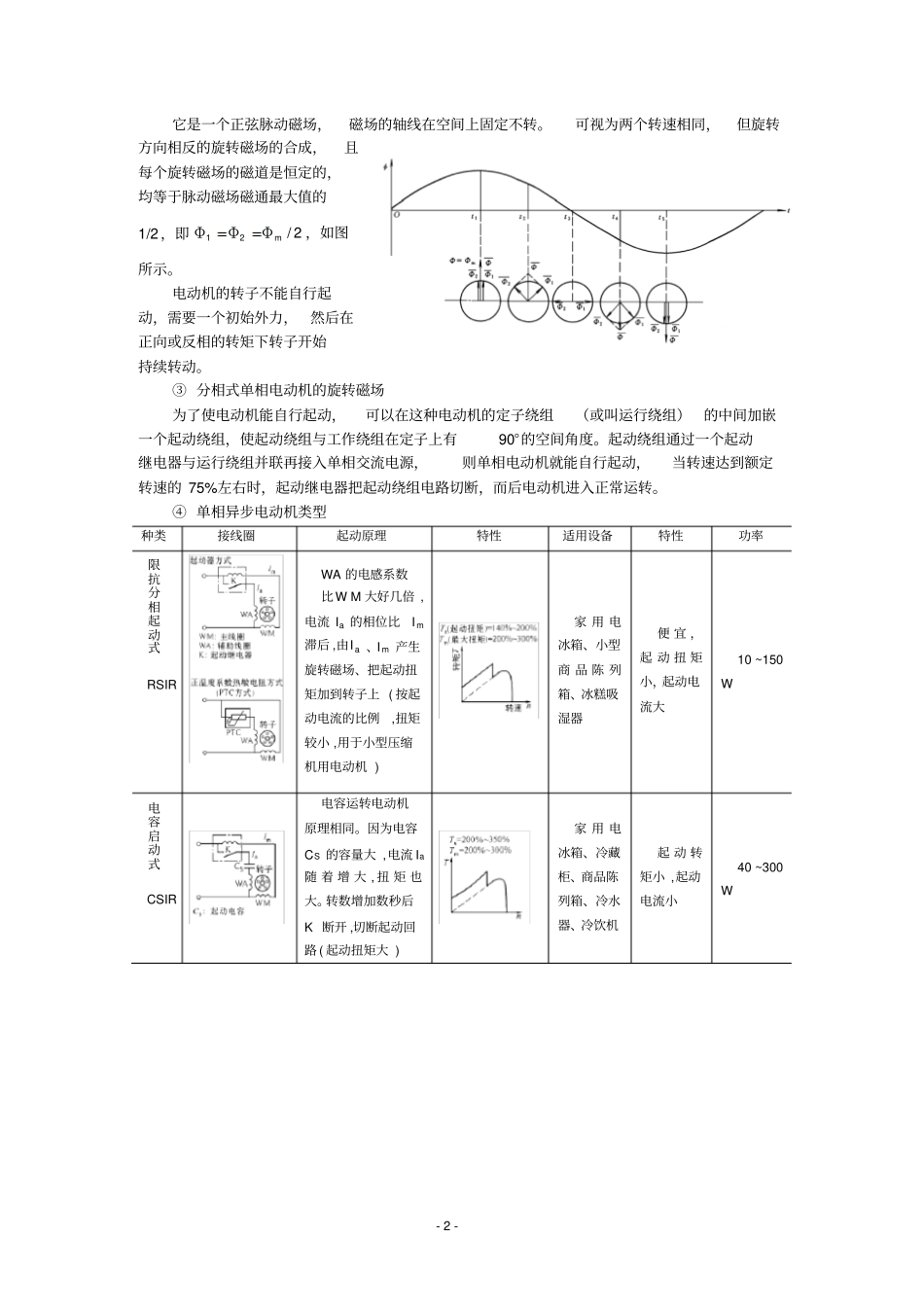

制冷设备电器及控制电路介绍_第2页
2/11

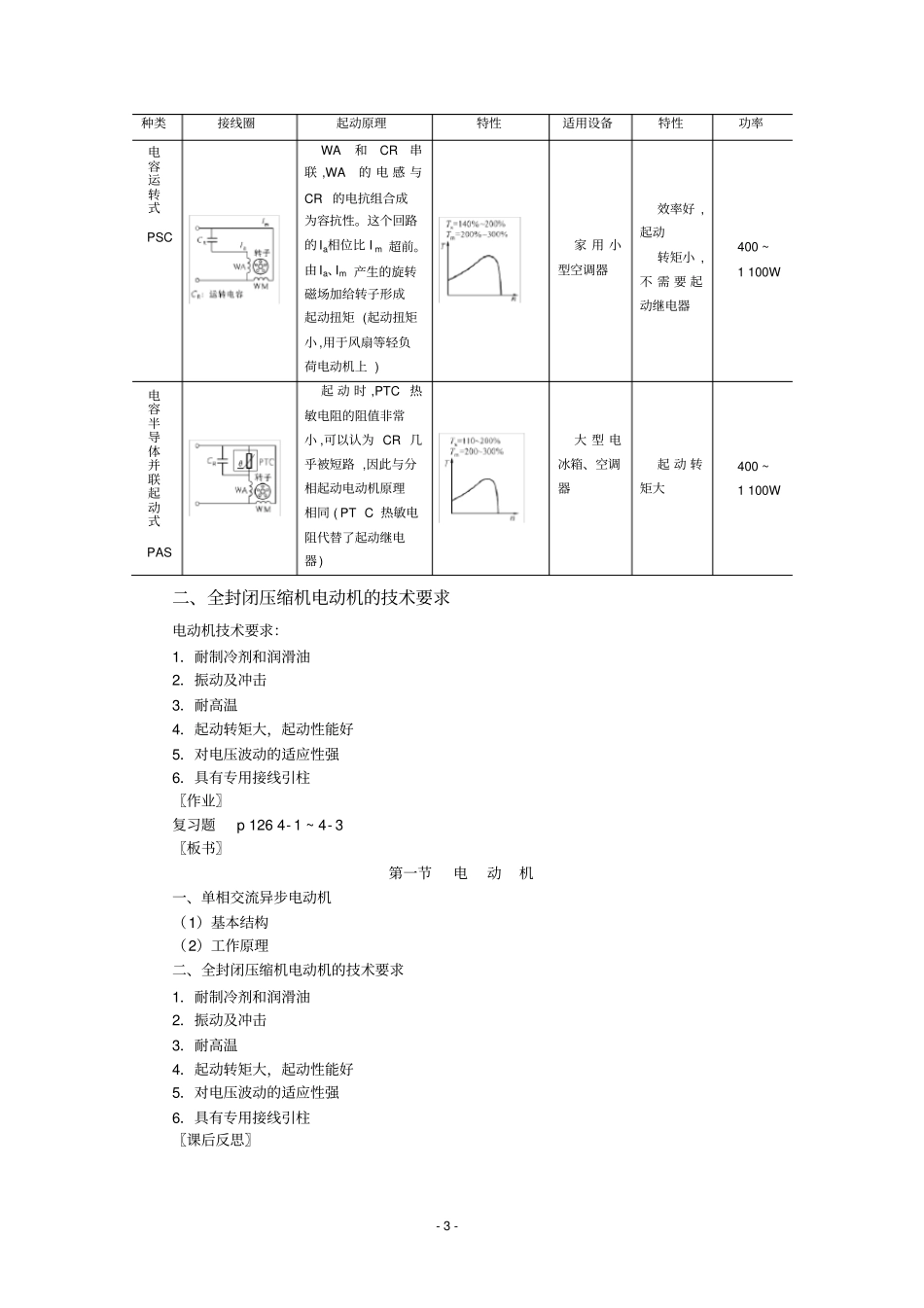

制冷设备电器及控制电路介绍_第3页
3/11
-1-【课题】第四章制冷设备电器及控制电路第一节电动机【教学目标】1.知识目标:了解单相、三相电动机基本的结构及工作原理,启动方式;了解全封闭压缩机、电动机的技术要求。2.能力目标:通过理论知识的学习和应用,培养综合运用能力。3.情感目标:培养学生热爱科学,实事求是的学风和创新意识,创新精神。【教学重点】单相、三相电动机基本的结构及工作原理。【教学难点】单相、三相电动机工作原理。【教学方法】读书指导法、分析法、演示法、练习法。【课时安排】4学时【教学过程】〖新课〗第一节电动机一、单相交流异步电动机单相异步电动机特点:制造方便、成本低廉、运行可靠、检修容易、噪声小等优点,被广泛应用在电冰箱、空调器等电气中。(1)基本结构两个基本的部分组成,定子部分和转子部分。(2)工作原理异步电动机的转子所以能够旋转是由于旋转磁场对转子导体作相对运动的结果。①旋转磁场对转子的作用旋转磁场,就是以一定的速度、按一定的方向不断旋转的磁场,如图所示。②单相定子脉动磁场在单相异步电动机的定子绕组通以单相交流电流,会产生磁场,磁场的磁通在时间上按正弦变化,如图所示。-2-它是一个正弦脉动磁场,磁场的轴线在空间上固定不转。可视为两个转速相同,但旋转方向相反的旋转磁场的合成,且每个旋转磁场的磁道是恒定的,均等于脉动磁场磁通最大值的1/2,即2/m21ΦΦΦ,如图所示。电动机的转子不能自行起动,需要一个初始外力,然后在正向或反相的转矩下转子开始持续转动。③分相式单相电动机的旋转磁场为了使电动机能自行起动,可以在这种电动机的定子绕组(或叫运行绕组)的中间加嵌一个起动绕组,使起动绕组与工作绕组在定子上有90°的空间角度。起动绕组通过一个起动继电器与运行绕组并联再接入单相交流电源,则单相电动机就能自行起动,当转速达到额定转速的75%左右时,起动继电器把起动绕组电路切断,而后电动机进入正常运转。④单相异步电动机类型种类接线圈起动原理特性适用设备特性功率限抗分相起动式RSIRWA的电感系数比WM大好几倍,电流Ia的相位比Im滞后,由Ia、Im产生旋转磁场、把起动扭矩加到转子上(按起动电流的比例,扭矩较小,用于小型压缩机用电动机)家用电冰箱、小型商品陈列箱、冰糕吸湿器便宜,起动扭矩小,起动电流大10~150W电容启动式CSIR电容运转电动机原理相同。因为电容CS的容量大,电流Ia随着增大,扭矩也大。转数增加数秒后K断开,切断起动回路(起动扭矩大)家用电冰箱、冷藏柜、商品陈列箱、冷水器、冷饮机起动转矩小,起动电流小40~300W-3-种类接线圈起动原理特性适用设备特性功率电容运转式PSCWA和CR串联,WA的电感与CR的电抗组合成为容抗性。这个回路的Ia相位比Im超前。由Ia、Im产生的旋转磁场加给转子形成起动扭矩(起动扭矩小,用于风扇等轻负荷电动机上)家用小型空调器效率好,起动转矩小,不需要起动继电器400~1100W电容半导体并联起动式PAS起动时,PTC热敏电阻的阻值非常小,可以认为CR几乎被短路,因此与分相起动电动机原理相同(PTC热敏电阻代替了起动继电器)大型电冰箱、空调器起动转矩大400~1100W二、全封闭压缩机电动机的技术要求电动机技术要求:1.耐制冷剂和润滑油2.振动及冲击3.耐高温4.起动转矩大,起动性能好5.对电压波动的适应性强6.具有专用接线引柱〖作业〗复习题p1264-1~4-3〖板书〗第一节电动机一、单相交流异步电动机(1)基本结构(2)工作原理二、全封闭压缩机电动机的技术要求1.耐制冷剂和润滑油2.振动及冲击3.耐高温4.起动转矩大,起动性能好5.对电压波动的适应性强6.具有专用接线引柱〖课后反思〗-4-第二节电动机起动和保护装置新授课【教学目标】1.知识目标:掌握启动继电器、保护装置的种类,性能及应用。2.能力目标:通过理论知识的学习和应用,培养综合运用能力。3.情感目标:培养学生热爱科学,实事求是的学风和创新意识,创新精神。【教学重点】启动继电器、保护装置的性能、应用。【教学难点】启动继电器、保护装置的工作原理。【教学方法】读书指导法、分析法、演示法、练习法。【课时安排】4学时【教学过程】第二节电动机起动和保护装置电动机的起动和保护装置:由起动继电器...
