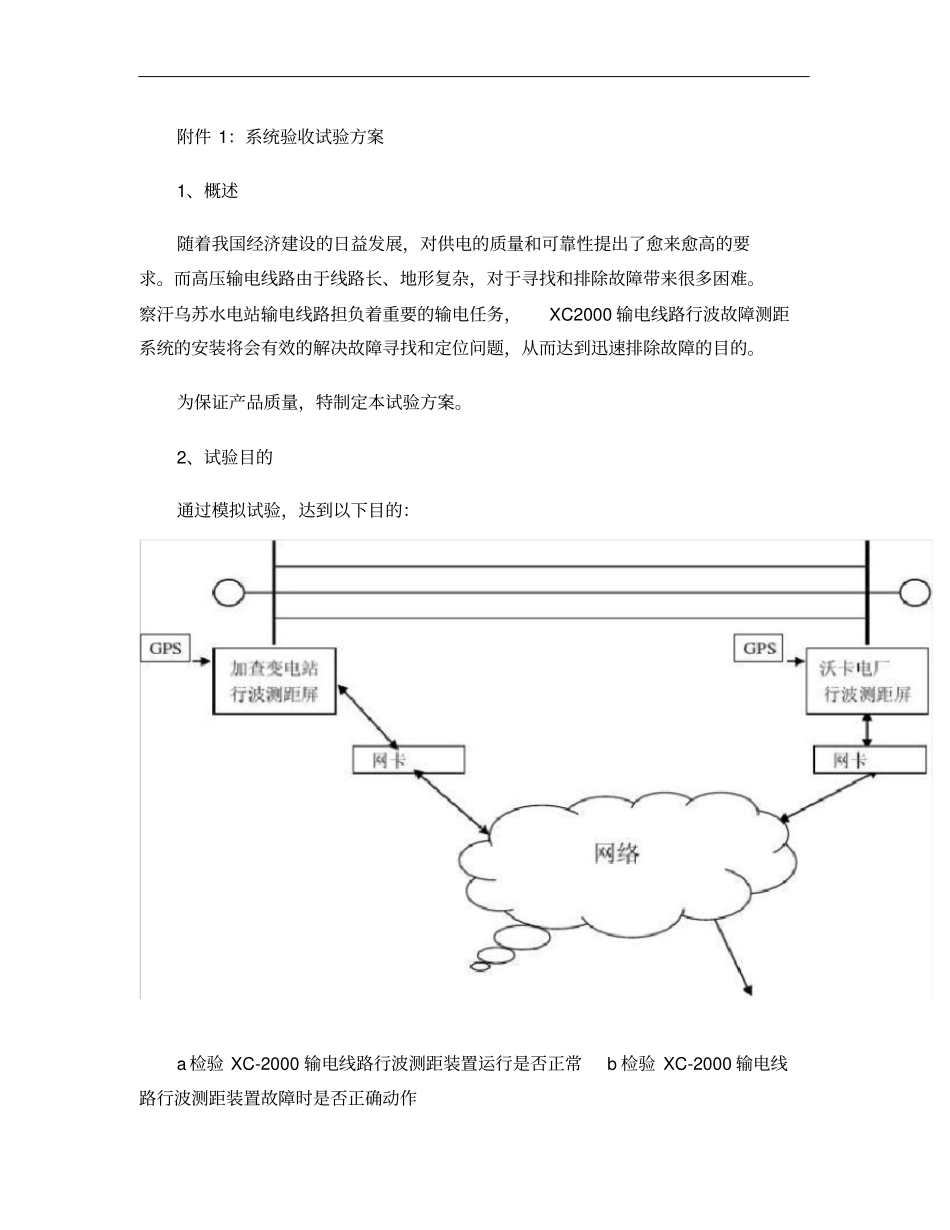

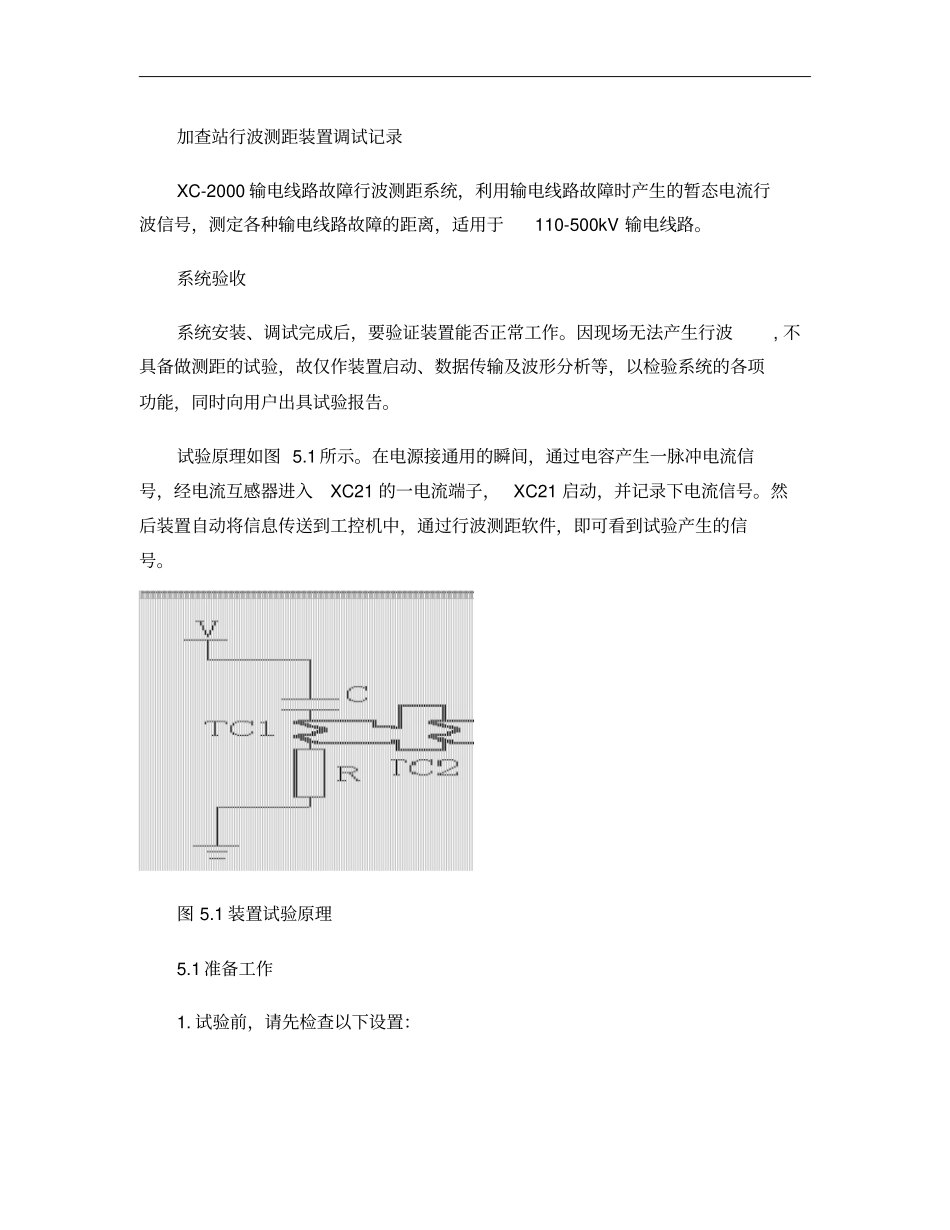

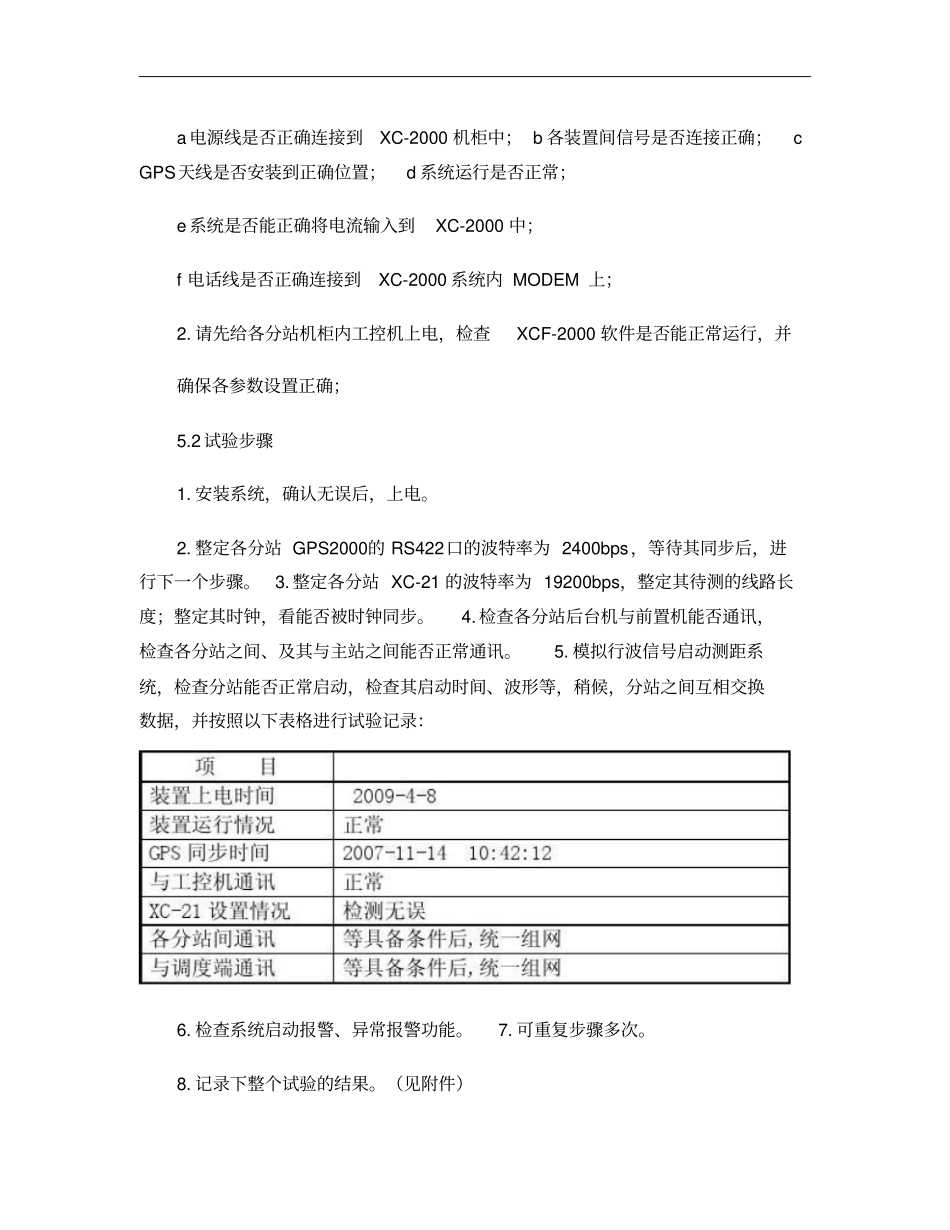

加查站行波测距装置调试记录XC-2000输电线路故障行波测距系统，利用输电线路故障时产生的暂态电流行波信号，测定各种输电线路故障的距离，适用于110-500kV输电线路。系统验收系统安装、调试完成后，要验证装置能否正常工作。因现场无法产生行波,不具备做测距的试验，故仅作装置启动、数据传输及波形分析等，以检验系统的各项功能，同时向用户出具试验报告。试验原理如图5.1所示。在电源接通用的瞬间，通过电容产生一脉冲电流信号，经电流互感器进入XC21的一电流端子，XC21启动，并记录下电流信号。然后装置自动将信息传送到工控机中，通过行波测距软件，即可看到试验产生的信号。图5.1装置试验原理5.1准备工作1.试验前，请先检查以下设置：a电源线是否正确连接到XC-2000机柜中；b各装置间信号是否连接正确；cGPS天线是否安装到正确位置；d系统运行是否正常；e系统是否能正确将电流输入到XC-2000中；f电话线是否正确连接到XC-2000系统内MODEM上；2.请先给各分站机柜内工控机上电，检查XCF-2000软件是否能正常运行，并确保各参数设置正确；5.2试验步骤1.安装系统，确认无误后，上电。2.整定各分站GPS2000的RS422口的波特率为2400bps，等待其同步后，进行下一个步骤。3.整定各分站XC-21的波特率为19200bps，整定其待测的线路长度；整定其时钟，看能否被时钟同步。4.检查各分站后台机与前置机能否通讯，检查各分站之间、及其与主站之间能否正常通讯。5.模拟行波信号启动测距系统，检查分站能否正常启动，检查其启动时间、波形等，稍候，分站之间互相交换数据，并按照以下表格进行试验记录：6.检查系统启动报警、异常报警功能。7.可重复步骤多次。8.记录下整个试验的结果。（见附件）附件1：系统验收试验方案1、概述随着我国经济建设的日益发展，对供电的质量和可靠性提出了愈来愈高的要求。而高压输电线路由于线路长、地形复杂，对于寻找和排除故障带来很多困难。察汗乌苏水电站输电线路担负着重要的输电任务，XC2000输电线路行波故障测距系统的安装将会有效的解决故障寻找和定位问题，从而达到迅速排除故障的目的。为保证产品质量，特制定本试验方案。2、试验目的通过模拟试验，达到以下目的：a检验XC-2000输电线路行波测距装置运行是否正常b检验XC-2000输电线路行波测距装置故障时是否正确动作c检验XC-2000输电线路行波测距装置故障时故障数据记录是否正常d检验GPS电力系统同步时钟是否可以正确授时e检验XC-2000输电线路故障行波测距系统软件运行是否正常f检验XC-2000输电线路故障行波测距系统软件通讯系统是否正确g检验XC-2000输电线路故障行波测距系统软件故障分析部分操作是否正常3、试验地点4、试验时间5、试验方法_系统原理框图如下图所示，在站内模拟触发装置，验证行波测距分站端的启动情况，数据通讯等。由于无法做到在两个站内装置同时触发，所以本试验不检验双端故障测距。原理图：本次试验的系统框图如下：9.安装系统，确认无误后，上电；10.整定各分站GPS2000的RS422口的波特率为2400bps，等待其同步后，进行下一个步骤；11.整定各分站XC-21的波特率为19200bps，整定其待测的线路长度；整定其时钟，看能否被时钟同步；12.检查各分站后台机与前置机能否通讯，检查各分站之间、及其与主站之间能否正常通讯；13.模拟行波信号启动测距系统，检查分站能否正常启动，检查其启动时间、波形等，稍候，分站之间互相交换数据；14.检查系统启动报警、异常报警功能正常；15.可重复步骤多次；16.记录下整个试验的结果。7、安全措施1.工作中加强监护，防止接错线。2.做好事故预想，处理突发异常事件。验收记录XC—2000
