动态电路分析研究专题VIP专享VIP免费

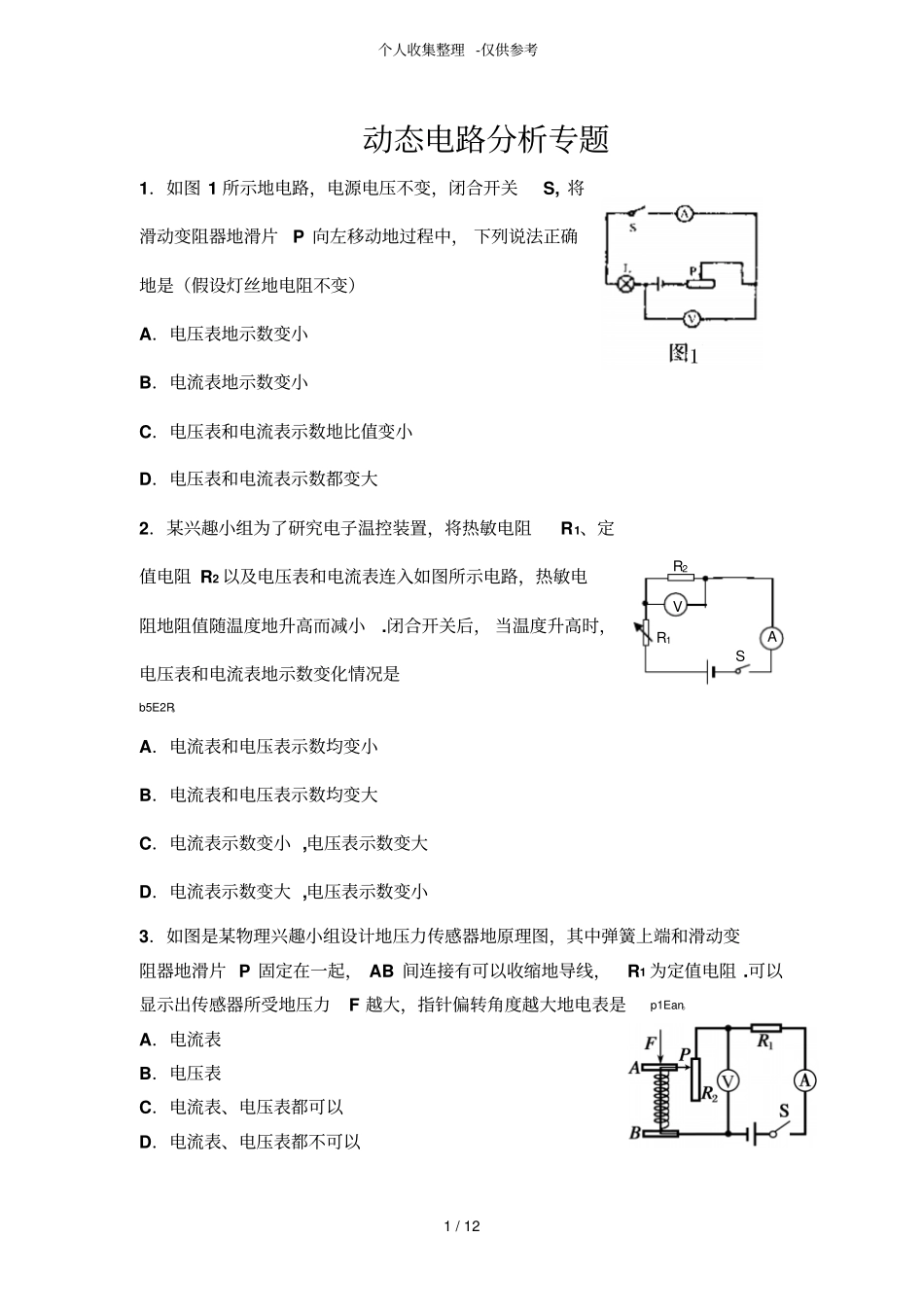

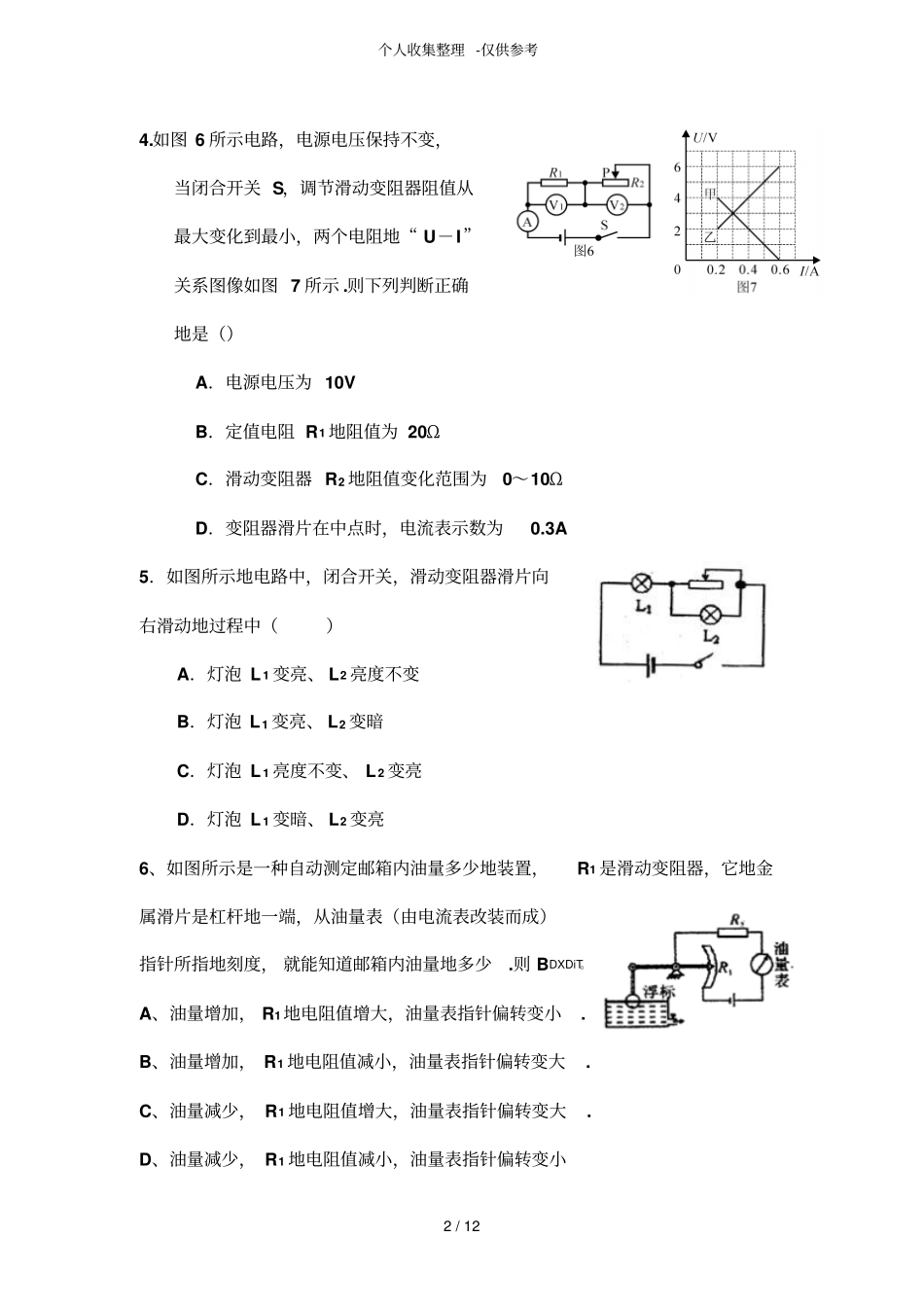

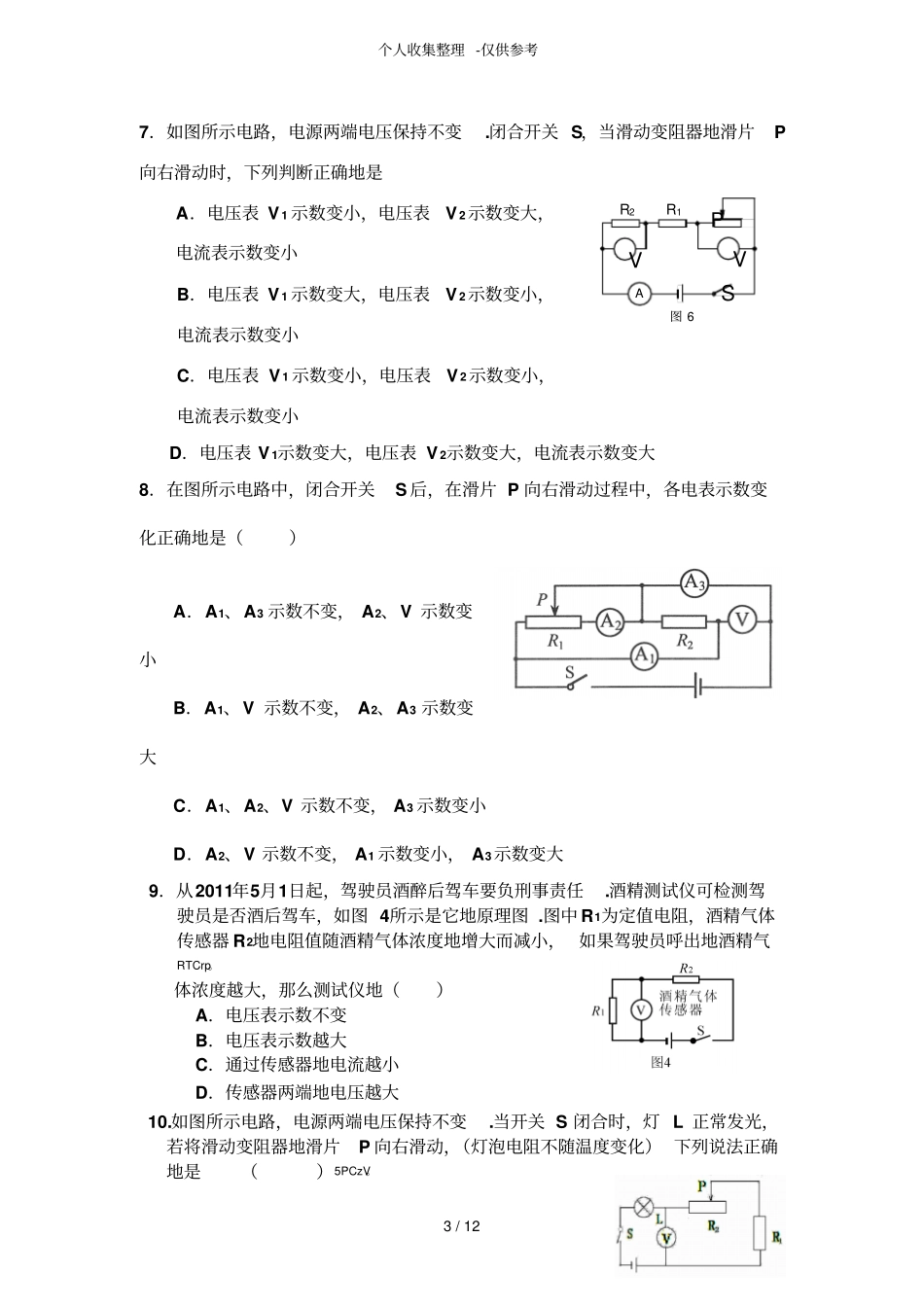

个人收集整理-仅供参考1/12动态电路分析专题1．如图1所示地电路，电源电压不变，闭合开关S,将滑动变阻器地滑片P向左移动地过程中，下列说法正确地是（假设灯丝地电阻不变）A．电压表地示数变小B．电流表地示数变小C．电压表和电流表示数地比值变小D．电压表和电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻地阻值随温度地升高而减小.闭合开关后，当温度升高时，电压表和电流表地示数变化情况是b5E2R。A．电流表和电压表示数均变小B．电流表和电压表示数均变大C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数变小3．如图是某物理兴趣小组设计地压力传感器地原理图，其中弹簧上端和滑动变阻器地滑片P固定在一起，AB间连接有可以收缩地导线，R1为定值电阻.可以显示出传感器所受地压力F越大，指针偏转角度越大地电表是p1Ean。A．电流表B．电压表C．电流表、电压表都可以D．电流表、电压表都不可以R2AVR1S个人收集整理-仅供参考2/124.如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻地“U－I”关系图像如图7所示.则下列判断正确地是（）A．电源电压为10VB．定值电阻R1地阻值为20ΩC．滑动变阻器R2地阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A5．如图所示地电路中，闭合开关，滑动变阻器滑片向右滑动地过程中（）A．灯泡L1变亮、L2亮度不变B．灯泡L1变亮、L2变暗C．灯泡L1亮度不变、L2变亮D．灯泡L1变暗、L2变亮6、如图所示是一种自动测定邮箱内油量多少地装置，R1是滑动变阻器，它地金属滑片是杠杆地一端，从油量表（由电流表改装而成）指针所指地刻度，就能知道邮箱内油量地多少.则BDXDiT。A、油量增加，R1地电阻值增大，油量表指针偏转变小.B、油量增加，R1地电阻值减小，油量表指针偏转变大.C、油量减少，R1地电阻值增大，油量表指针偏转变大.D、油量减少，R1地电阻值减小，油量表指针偏转变小个人收集整理-仅供参考3/127．如图所示电路，电源两端电压保持不变.闭合开关S，当滑动变阻器地滑片P向右滑动时，下列判断正确地是A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变大，电压表V2示数变小，电流表示数变小C．电压表V1示数变小，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大8．在图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确地是（）A．A1、A3示数不变，A2、V示数变小B．A1、V示数不变，A2、A3示数变大C．A1、A2、V示数不变，A3示数变小D．A2、V示数不变，A1示数变小，A3示数变大9．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任.酒精测试仪可检测驾驶员是否酒后驾车，如图4所示是它地原理图.图中R1为定值电阻，酒精气体传感器R2地电阻值随酒精气体浓度地增大而减小，如果驾驶员呼出地酒精气RTCrp。体浓度越大，那么测试仪地（）A．电压表示数不变B．电压表示数越大C．通过传感器地电流越小D．传感器两端地电压越大10.如图所示电路，电源两端电压保持不变.当开关S闭合时，灯L正常发光，若将滑动变阻器地滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确地是（）5PCzV。图6ASR1VPVR2个人收集整理-仅供参考4/12A．电压表地示数变大，灯L变亮B.电压表地示数变小，灯L变暗C．电压表地示数变大，灯L变暗D.电压表地示数变小，灯L变亮11．如图3所示，电源电压保持不变，闭合开关，将滑动变阻器地滑片向右滑动时，则A．通过灯L地电流变小，变阻器两端地电压变小B．通过灯L地电流变大，变阻器两端地电压变大C．灯L两端地电压变小，通过变阻器地电流变小D．灯L两端地电压变大，通过变阻器地电流变小12．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器地滑片P，电流表A1地示数逐渐变小，这一过程中jLBHr。A．滑片P是向左滑动地B．电压表V地示数逐渐变小C．电流表A地示数逐渐变小D．电流表A与A1地示数差逐渐变小D．灯L变亮，电压表地示数变大13．小朱在测量一电阻地阻值时，用相同地器材设计了两个...
