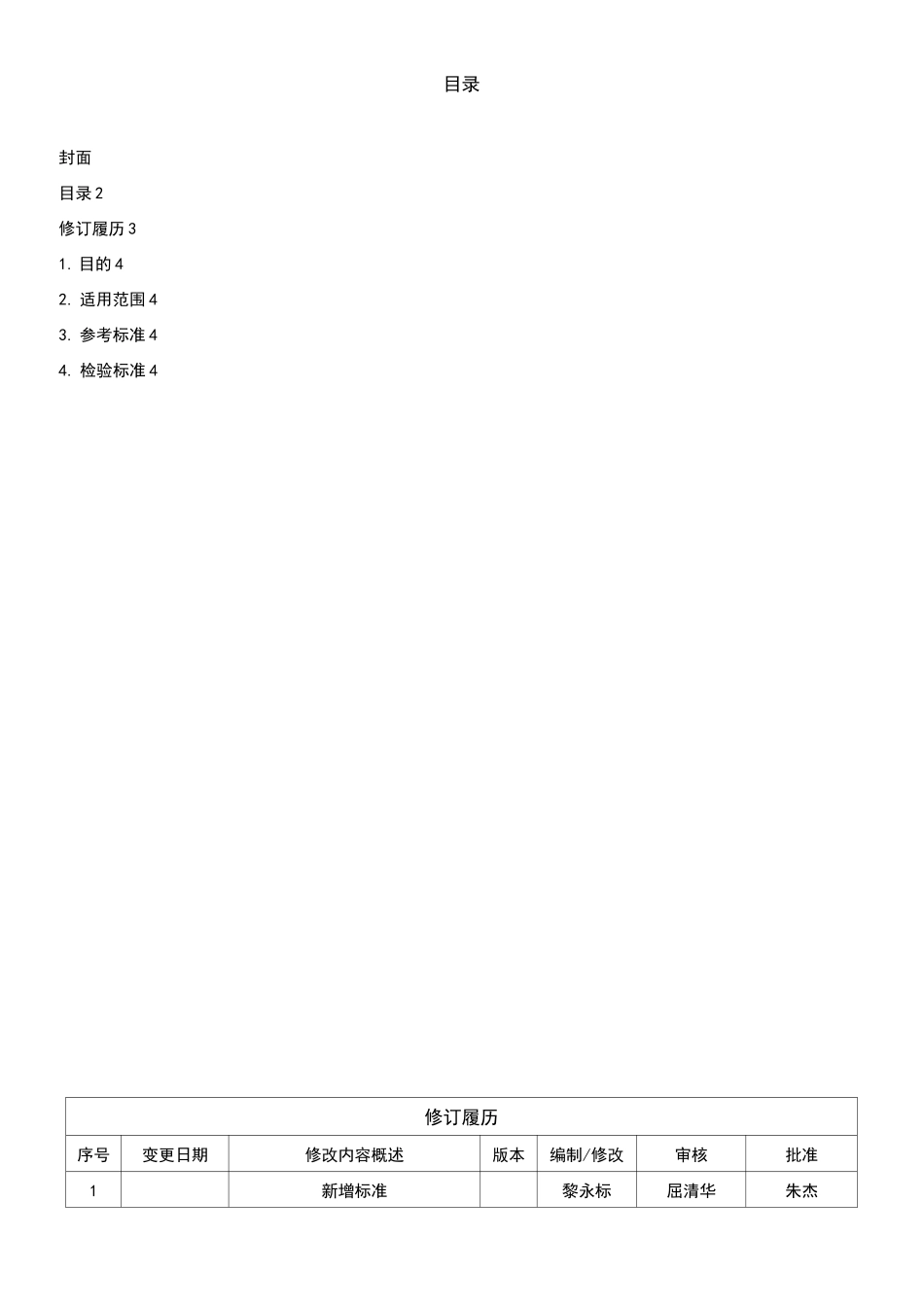

深圳市大蓬车科技有限公司无线充电产品检验标准文件编号:版本:生效日期:2018年5月21日编制:审核:扌比准:目录封面目录2修订履历31.目的42.适用范围43.参考标准44.检验标准4修订履历序号变更日期修改内容概述版本编制/修改审核批准1新增标准黎永标屈清华朱杰1、目的：为无线充电产品检验提供依据，确保公司产品的质量。2、适用范围：本标准适用于公司对无线充电产品检验，当客户有特殊要求时，按客户要求执行。3、参考标准：WPC标准《SystemDescriptionWirelessPowerTransferVolumel:LowPowerPart1:lnterfaceDefinitionVerion》《SystemDescriptionWirelessPowerTransferVolumel:LowPowerPart2:PerformanceRequirmentsVerion》《SystemDescriptionWirelessPowerTransferVolumel:LowPowerPart3:ComplianceTestingVerion》国家标准GB/T2423《电工电子产品环境试验》GB4943-2011《信息技术设备安全要求》GB/T17626《电磁兼容试验和测量技术》4、检验标准常温电性能标准主要电性能应符合以下要求。检验项目标准要求输入性能额定电压：5V〜输入电压范围额定电压：12V〜额定电压：19V〜输入电流额定电压：5V〜额定电压：12V〜额定电压：19V〜空载功耗<输入欠压保护输入电压欠压时设备应能自动关机过压恢复点在输入电压范围之外输出性能输出电压范围〜输出电流~1A电压调整率<2%负载调整率<5%输出纹波电压W100mVp-p输出过流保护l*6mm外来物体检测（FOD）符合WPC要求充电方式先限流充电，充至限制电压时改恒压充电环境试验标准低温贮存：在温度-40°C的条件下搁置24H,恢复后，其外观、机械结构、功能及主要的电性能应分别符合规定的要求。低温工作：在温度-20°C的条件下，应能持续工作16H。高温贮存：在温度80°C的条件下搁置24H,恢复后，其外观、机械结构、功能及主要的电性能应分别符合规定的要求。高温工作：在温度60°C的条件下，应能持续工作16H。恒温恒湿：在温度55°C、相对湿度95%的条件下搁置48H,恢复后，其外观、机械结构、功能及主要的电性能应分别符合规定的要求。湿热循环：在温度25°C、相对湿度95%的条件下搁置9H,3H再上升到55°C/95%搁置9H,连续6个循环，恢复后,其外观、机械结构、功能及主要的电性能应分别符合规定的要求。冷热冲击：在高温80°C条件下搁置2H,低温-30°C搁置2H，转换时间3min,循环次数12次，恢复后，其外观、机械结构、功能及主要的电性能应分别符合规定的要求。温度循环：在高温60°C的条件下，应能持续工作1H,低温-20°C的条件下，应能持续工作1H,转换时间30min,循环次数5次，恢复后，其外观、机械结构、功能及主要的电性能应分别符合规定的要求。盐雾试验：在溶液含量为5%的氯化钠溶液条件下，在烟雾箱内连续喷24H,恢复后，外观上无起泡、发黄、生锈、绿斑等线性，附着力测试符合规定的要求。随机振动：在试验参数：频率范围5-20Hz，功率频谱密度s3；频率范围20-500Hz，功率频谱密度s3（20Hz处），其它-3dB/oct的条件下，搁置3H（每个方向1H）,恢复后，其外观、机械结构、功能及主要的电性能应分别符合规定的要求。碰撞试验：在加速度：25g；冲击次数：1000次/2向x6个面,3个轴向，试验时间6ms,半正弦波的试验条件下，试验恢复后，其外观、机械结构、功能及主要的电性能应分别符合规定的要求。自由跌落试验：在高度1m,正、反、侧面各跌落2次共6次，初速度为0并自由跌落于光滑混凝土地面上的试验条件下，试验恢复后，其外观和结构正常，未有明显的裂纹/破损，摇动样机未听到有异响，功能及主要的电性能应分别符合规定的要求；假如开壳检查，由于金属铁氧体片易碎的特殊性，试验后允许有裂痕。EMC测试标准辐射发射：测量值（QP）与限值线比较，要求低于限制线3dB0传导发射：测量值（QP/AV）分别与限值线比较，要求低于限制线3dBo静电放电：产品应能承受土2KV、±4KV严酷程度的接触放电，±2KV、±4KV、±...
