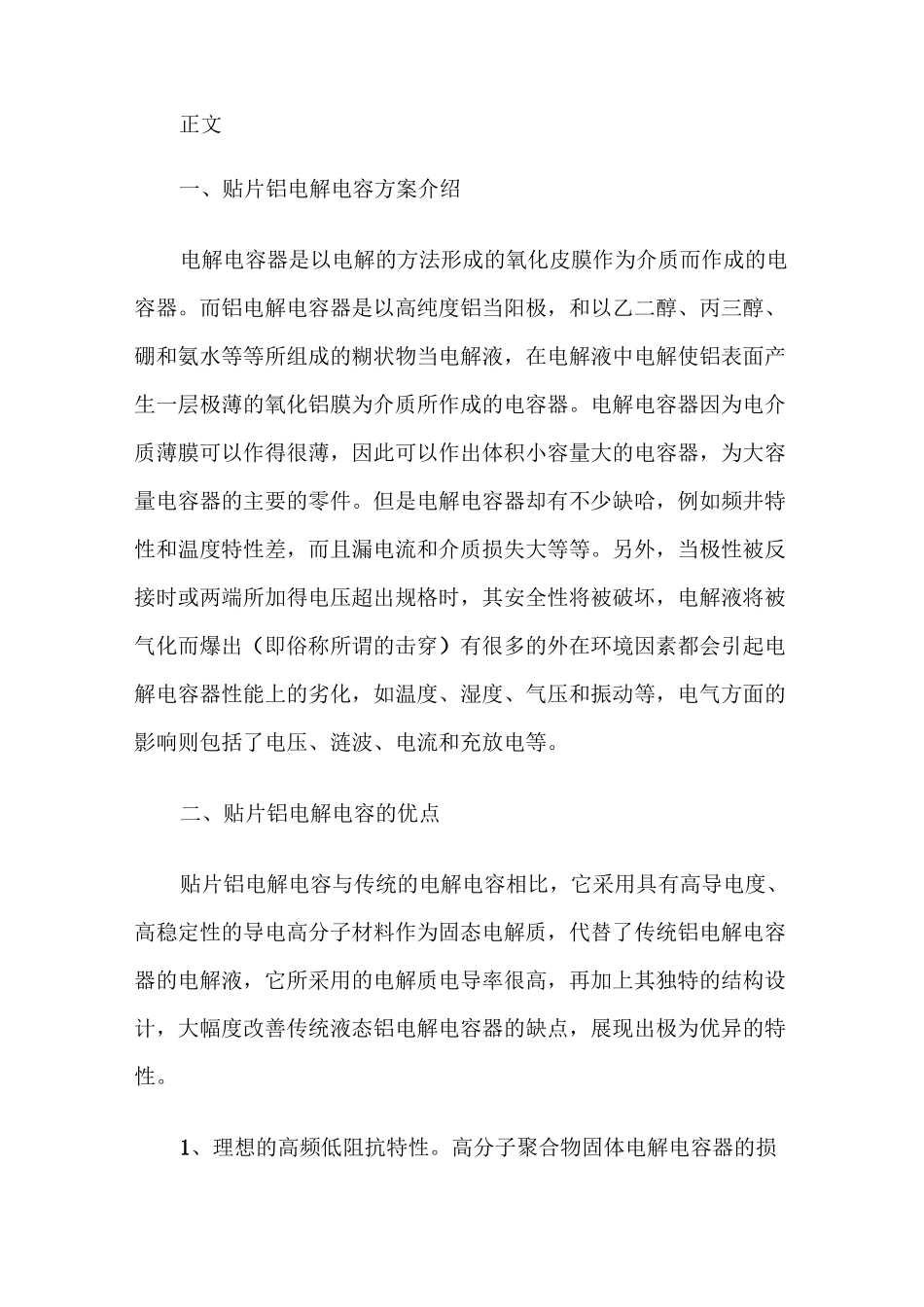

贴片铝电解电容如今，随着经济社会的发展，随着科技水平的提高，独石电容与瓷片电容都越来越普及地进入老百姓的日常生活，它们就在灯具内部。由于使用金属钽做介质，不需要像普通电解那样使用电解液。另外，钽电容不需像普通电解电容那样使用了镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。它被应用于大容量滤波的地方，像CPU插槽附近就可以看到钽电容的身影，多同陶瓷电容，电解电容配合使用或是应用于电压、电流不大的地方。目录一、贴片铝电解电容方案介绍二、贴片铝电解电容的优点三、贴片铝电解电容的作用四、贴片铝电解电容的主要参数五、贴片铝电解电容的特性六、贴片铝电解电容的构造七、贴片铝电解电容的原理八、贴片铝电解电容发展趋势正文一、贴片铝电解电容方案介绍电解电容器是以电解的方法形成的氧化皮膜作为介质而作成的电容器。而铝电解电容器是以高纯度铝当阳极，和以乙二醇、丙三醇、硼和氨水等等所组成的糊状物当电解液，在电解液中电解使铝表面产生一层极薄的氧化铝膜为介质所作成的电容器。电解电容器因为电介质薄膜可以作得很薄，因此可以作出体积小容量大的电容器，为大容量电容器的主要的零件。但是电解电容器却有不少缺哈，例如频井特性和温度特性差，而且漏电流和介质损失大等等。另外，当极性被反接时或两端所加得电压超出规格时，其安全性将被破坏，电解液将被气化而爆出（即俗称所谓的击穿）有很多的外在环境因素都会引起电解电容器性能上的劣化，如温度、湿度、气压和振动等，电气方面的影响则包括了电压、涟波、电流和充放电等。二、贴片铝电解电容的优点贴片铝电解电容与传统的电解电容相比，它采用具有高导电度、高稳定性的导电高分子材料作为固态电解质，代替了传统铝电解电容器的电解液，它所采用的电解质电导率很高，再加上其独特的结构设计，大幅度改善传统液态铝电解电容器的缺点，展现出极为优异的特性。1、理想的高频低阻抗特性。高分子聚合物固体电解电容器的损耗极低，具有理想的高频低阻抗特性，所以广泛应用于退藕、滤波设计等电路中，效果理想，特别是高频滤波效果优秀。通过一个实验可以更加直观和清除地看出高分子聚合物固体铝电解电容器与普通电容器之间的高频特性明显差异。在平滑电路输入叠加1MHz（峰一封值电压8V）高频干扰信号，用1只47UF的高分子聚合物固体电解电容器滤波，可使噪声降到仅有峰一峰电压30mv输出。要达到同样的滤波效果，需要并联4只1000UF的普通型液态铝电解电容器，或者并联接入3只100UF的钽电解电容器。2、耐大纹波电流能力强。高分子聚合物固体电解电容器具有耐大纹波电流的能力，适宜在开关电源电路中短时间内提供较大的电流。短时间内端电压下降明显，所以对外提供高频电流的能力很强，具备很好的瞬间响应特性。3、频率特性平坦和温度特性良好。高分子聚合物固体电解电容器在0、1~10MHz频段内具有平坦的电容量频率特性。它还具有极佳的温度特性，一般温度从-55度变到105度，电容量仅改变-5%~+8%高分子聚合物固体铝电解电容器还具有长寿命、高可靠性、它主要应用于主板旁路电容、DC/DC变换器、小型大功率电源、电源退藕、高频噪声抑制电路及便携式电子设备等。高分子聚合物固体铝电解电容器由于使用铝和导电高分子聚合物材料，因此不会燃烧或冒烟，不会爆炸。三、贴片铝电解电容的作用电解电容器是以电解的方法形成的氧化皮膜作为介质而作成的电容器。而铝电解电容器是以高纯度铝当阳极，和以乙二醇、丙三醇、硼和氨水等等所组成的糊状物当电解液，在电解液中电解使铝表面产生一层极薄的氧化铝膜为介质所作成的电容器。1、滤波作用在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容.由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0、001--0、IpF的电容，以滤除高...
