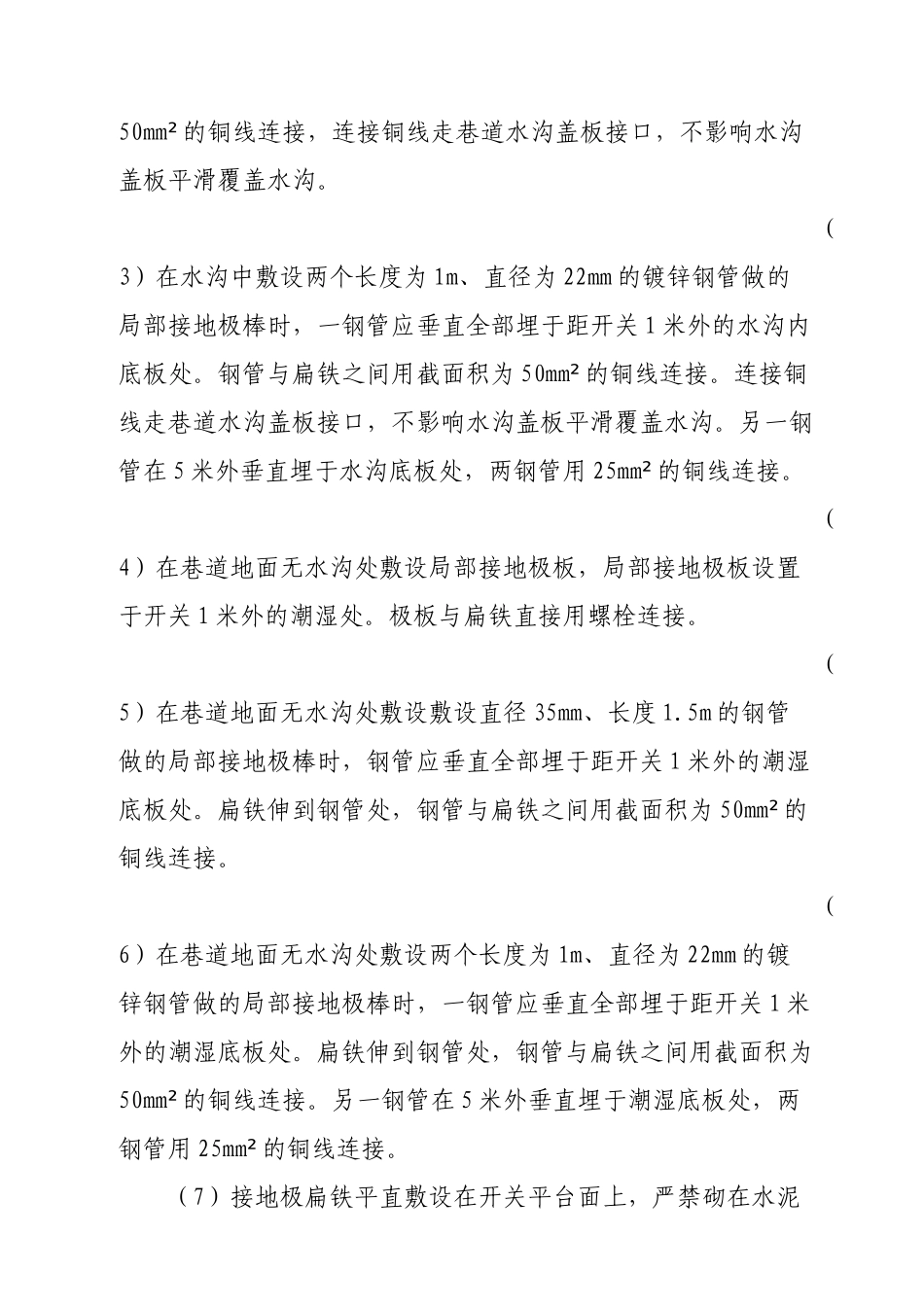

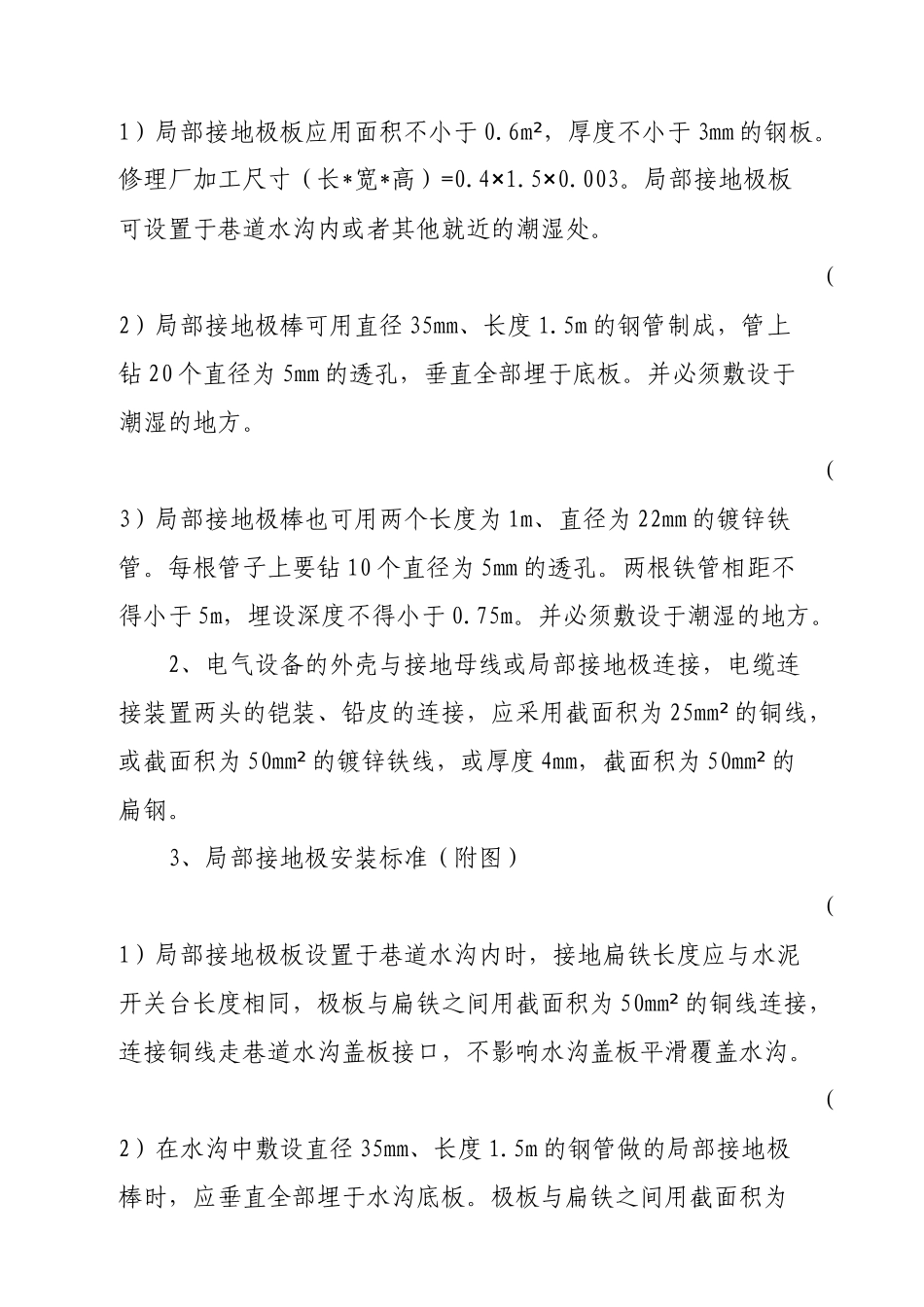

井下设备接地极敷设安装标准为规范井下电气设备接地极敷设标准，完善井下接地系统，确保矿井电气设备的完好及安全运行，机电专业制订接地极敷设安装规范。一、主接地极的规格标准及安装要求井下主接地极应在主、副水仓中各埋设一块。主接地极应用耐锈蚀的钢板制成，其面积不得小于0.75m²、厚度不得小于5mm。连接主接地极的接地母线，采用截面不小于50mm²的铜线或截面不小于100mm²的镀锌铁线，或厚度不小于4mm、截面不小于100mm²的扁铁。二、下列地点应装设局部接地极。1、采区变电所（包括移动变电站和移动变压器）2、装有电气设备的硐室和单独装设的高压电气设备。3、无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷以及由变电所单独供电的掘进迎头，至少须装设一个局部接地极。4。低压配电点或装有2台以上电气设备的地点。5、具有漏电保护的电气开关（有试验功能，如照明综保和馈电开关），必须按要求装设局部接地极和辅助接地极。6、连接高压动力电缆的金属连接装置。三、接地极规格标准及安装要求1、局部接地极规格要求（1）局部接地极板应用面积不小于0.6m²，厚度不小于3mm的钢板。修理厂加工尺寸（长*宽*高）=0.4×1.5×0.003。局部接地极板可设置于巷道水沟内或者其他就近的潮湿处。（2）局部接地极棒可用直径35mm、长度1.5m的钢管制成，管上钻20个直径为5mm的透孔，垂直全部埋于底板。并必须敷设于潮湿的地方。（3）局部接地极棒也可用两个长度为1m、直径为22mm的镀锌铁管。每根管子上要钻10个直径为5mm的透孔。两根铁管相距不得小于5m，埋设深度不得小于0.75m。并必须敷设于潮湿的地方。2、电气设备的外壳与接地母线或局部接地极连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面积为25mm²的铜线，或截面积为50mm²的镀锌铁线，或厚度4mm，截面积为50mm²的扁钢。3、局部接地极安装标准（附图）（1）局部接地极板设置于巷道水沟内时，接地扁铁长度应与水泥开关台长度相同，极板与扁铁之间用截面积为50mm²的铜线连接，连接铜线走巷道水沟盖板接口，不影响水沟盖板平滑覆盖水沟。（2）在水沟中敷设直径35mm、长度1.5m的钢管做的局部接地极棒时，应垂直全部埋于水沟底板。极板与扁铁之间用截面积为50mm²的铜线连接，连接铜线走巷道水沟盖板接口，不影响水沟盖板平滑覆盖水沟。（3）在水沟中敷设两个长度为1m、直径为22mm的镀锌钢管做的局部接地极棒时，一钢管应垂直全部埋于距开关1米外的水沟内底板处。钢管与扁铁之间用截面积为50mm²的铜线连接。连接铜线走巷道水沟盖板接口，不影响水沟盖板平滑覆盖水沟。另一钢管在5米外垂直埋于水沟底板处，两钢管用25mm²的铜线连接。（4）在巷道地面无水沟处敷设局部接地极板，局部接地极板设置于开关1米外的潮湿处。极板与扁铁直接用螺栓连接。（5）在巷道地面无水沟处敷设敷设直径35mm、长度1.5m的钢管做的局部接地极棒时，钢管应垂直全部埋于距开关1米外的潮湿底板处。扁铁伸到钢管处，钢管与扁铁之间用截面积为50mm²的铜线连接。（6）在巷道地面无水沟处敷设两个长度为1m、直径为22mm的镀锌钢管做的局部接地极棒时，一钢管应垂直全部埋于距开关1米外的潮湿底板处。扁铁伸到钢管处，钢管与扁铁之间用截面积为50mm²的铜线连接。另一钢管在5米外垂直埋于潮湿底板处，两钢管用25mm²的铜线连接。（7）接地极扁铁平直敷设在开关平台面上，严禁砌在水泥台内。使用开关架的开关，接地扁铁用尼龙扎带固定在开关架后腿角铁上。（8）路面有铁板及塑料水沟的地点埋设接地极时，接地极须使用50mm²铜线过渡到潮湿地点或水沟内，不得破坏路面及塑料水沟。（9）接地扁铁与接地极连接和接地扁铁与接地扁铁连接使用M12的螺栓，压实紧固，且有平垫、弹垫、上全螺帽，外露1至3丝以上。接地扁铁严禁刷漆，为防锈蚀，接地扁铁可刷银粉防锈。（10）开关与接地扁铁连接使用的铜线长度为400mm，不得超长，敷设平直，垂直于接地扁铁。铜线压接必须使用线鼻子或卡爪固定。每一条固定螺栓必须加全弹簧垫。接地螺栓和连接铜线严禁刷漆。（11）辅助接地极与局部接地极相距不小于5米。（12）辅助接地线（橡套电缆）不小于5米，严禁落地...
