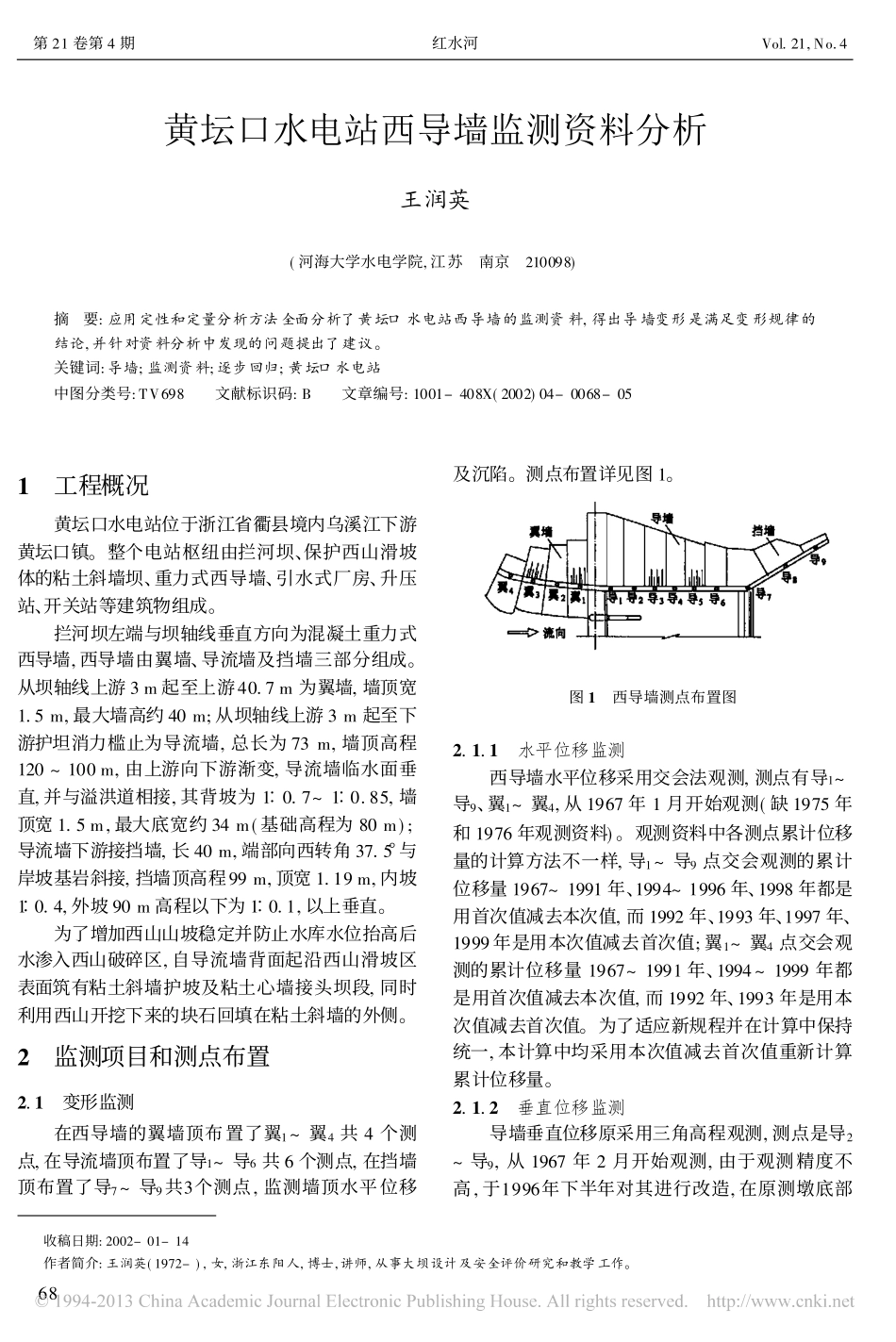

黄坛口水电站西导墙监测资料分析王润英(河海大学水电学院,江苏南京210098)摘要:应用定性和定量分析方法全面分析了黄坛口水电站西导墙的监测资料,得出导墙变形是满足变形规律的结论,并针对资料分析中发现的问题提出了建议。关键词:导墙;监测资料;逐步回归;黄坛口水电站中图分类号:TV698文献标识码:B文章编号:1001-408X(2002)04-0068-051工程概况黄坛口水电站位于浙江省衢县境内乌溪江下游黄坛口镇。整个电站枢纽由拦河坝、保护西山滑坡体的粘土斜墙坝、重力式西导墙、引水式厂房、升压站、开关站等建筑物组成。拦河坝左端与坝轴线垂直方向为混凝土重力式西导墙,西导墙由翼墙、导流墙及挡墙三部分组成。从坝轴线上游3m起至上游40.7m为翼墙,墙顶宽1.5m,最大墙高约40m;从坝轴线上游3m起至下游护坦消力槛止为导流墙,总长为73m,墙顶高程120~100m,由上游向下游渐变,导流墙临水面垂直,并与溢洪道相接,其背坡为1B0.7~1B0.85,墙顶宽1.5m,最大底宽约34m(基础高程为80m);导流墙下游接挡墙,长40m,端部向西转角37.5b与岸坡基岩斜接,挡墙顶高程99m,顶宽1.19m,内坡1B0.4,外坡90m高程以下为1B0.1,以上垂直。为了增加西山山坡稳定并防止水库水位抬高后水渗入西山破碎区,自导流墙背面起沿西山滑坡区表面筑有粘土斜墙护坡及粘土心墙接头坝段,同时利用西山开挖下来的块石回填在粘土斜墙的外侧。2监测项目和测点布置2.1变形监测在西导墙的翼墙顶布置了翼1~翼4共4个测点,在导流墙顶布置了导1~导6共6个测点,在挡墙顶布置了导7~导9共3个测点,监测墙顶水平位移及沉陷。测点布置详见图1。图1西导墙测点布置图2.1.1水平位移监测西导墙水平位移采用交会法观测,测点有导1~导9、翼1~翼4,从1967年1月开始观测(缺1975年和1976年观测资料)。观测资料中各测点累计位移量的计算方法不一样,导1~导9点交会观测的累计位移量1967~1991年、1994~1996年、1998年都是用首次值减去本次值,而1992年、1993年、1997年、1999年是用本次值减去首次值;翼1~翼4点交会观测的累计位移量1967~1991年、1994~1999年都是用首次值减去本次值,而1992年、1993年是用本次值减去首次值。为了适应新规程并在计算中保持统一,本计算中均采用本次值减去首次值重新计算累计位移量。2.1.2垂直位移监测导墙垂直位移原采用三角高程观测,测点是导2~导9,从1967年2月开始观测,由于观测精度不高,于1996年下半年对其进行改造,在原测墩底部收稿日期:2002-01-14作者简介:王润英(1972-),女,浙江东阳人,博士,讲师,从事大坝设计及安全评价研究和教学工作。68第21卷第4期红水河Vol.21,No.4设置水准观测点,原三角高程停测,于1997年4月11日首次进行沉陷观测,采用二等水准测量。2.2渗流监测西导墙渗流监测只设有渗漏量监测项目。在西导墙上游翼墙内设有多孔混凝土排水管35只,在高程85.0m的廊道内设有西导墙基渗漏量观测设施。导墙排水孔分坝身排水孔和坝基排水孔。观测资料中有西导墙2号、3号、8号、9号、导总的渗漏量观测资料。各点观测开始日不同,2号从1977年1月开始,3号从1979年5月开始观测,8号从1977年4月开始观测,9号从1982年2月开始观测,导总的渗漏量从1990年7月开始观测。1989年之前廊道导墙渗漏量观测孔编号有误,从1989年开始原导2号、导3号均改为导1号、导2号。3监测资料分析经过对所有监测数据进行误差处理后,进行资料分析。资料分析包括变形和渗流监测资料的定性分析和定量分析。3.1变形分析3.1.1水平位移分析3.1.1.1定性分析首先将所有测点测值绘制过程线,同时将测点测值过程线同气温、水位过程线进行比较,其次是绘制各测点测值的分布图,考虑空间上测值分布规律;然后就是统计特征值。从测值过程线、分布图及统计特征值可以看出:(1)西导墙水平位移极大多数测点变形量较小,X方向向下游累计位移量最大值(导4点)仅为10.0mm,向上游累计位移量最大值(导9点)为-12.4mm。Y方向除导2、导4、导9点外,累计位移量均较小,导2、导4、导9点向水库累计位移量最大值分别为29.5mm、0.8mm、34.6mm,向西山山体方向累计位移量最大值分别为7.9mm、38.6mm、24.2mm。导9点X方向和Y方向的变幅都是最大的。(2)从变形过程线看,各测点变形规律不明显,与水位、气温、降雨没有明显的相关性。...
