水电站压力钢管设计规范(试行)SD144-85VIP免费

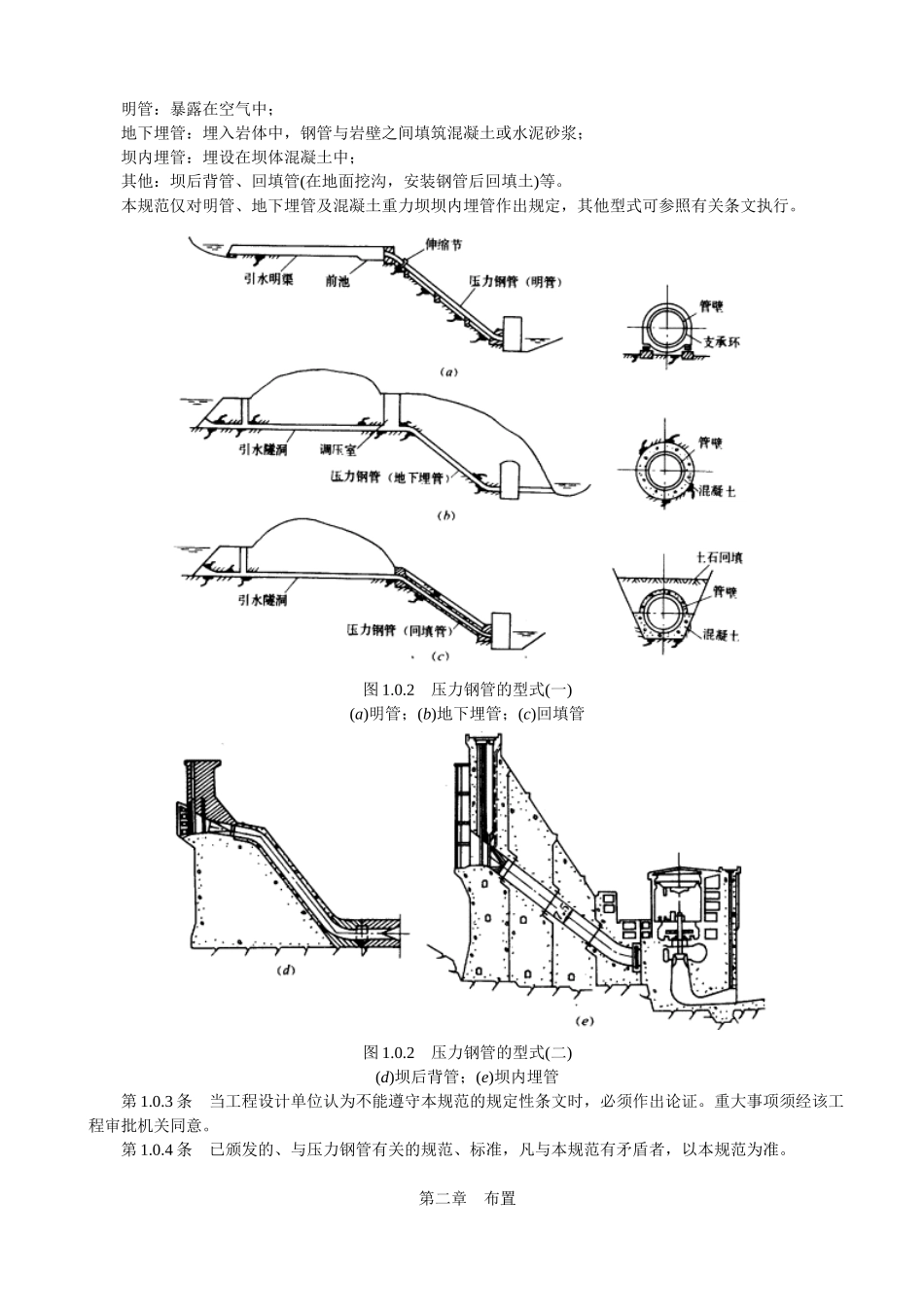

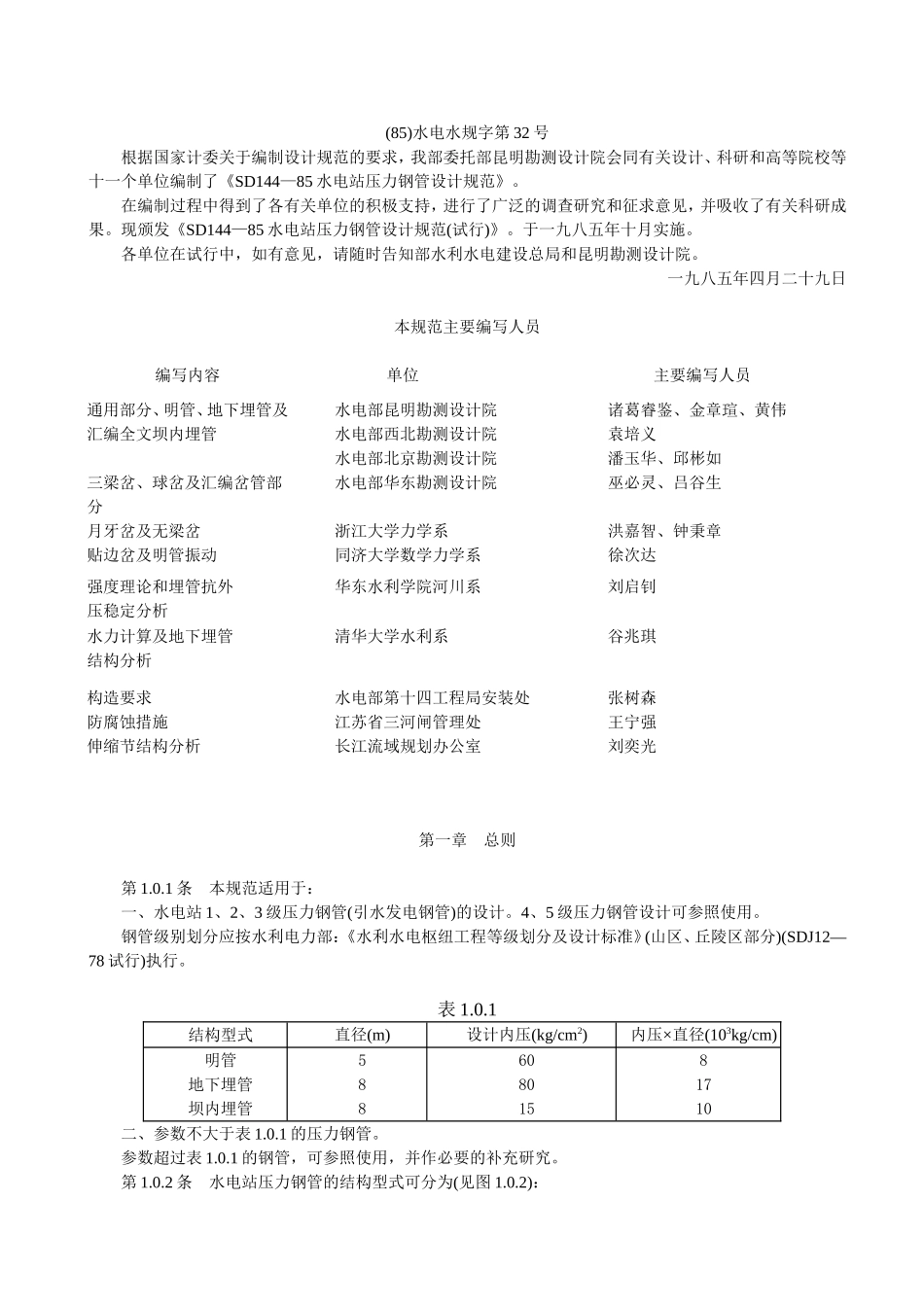

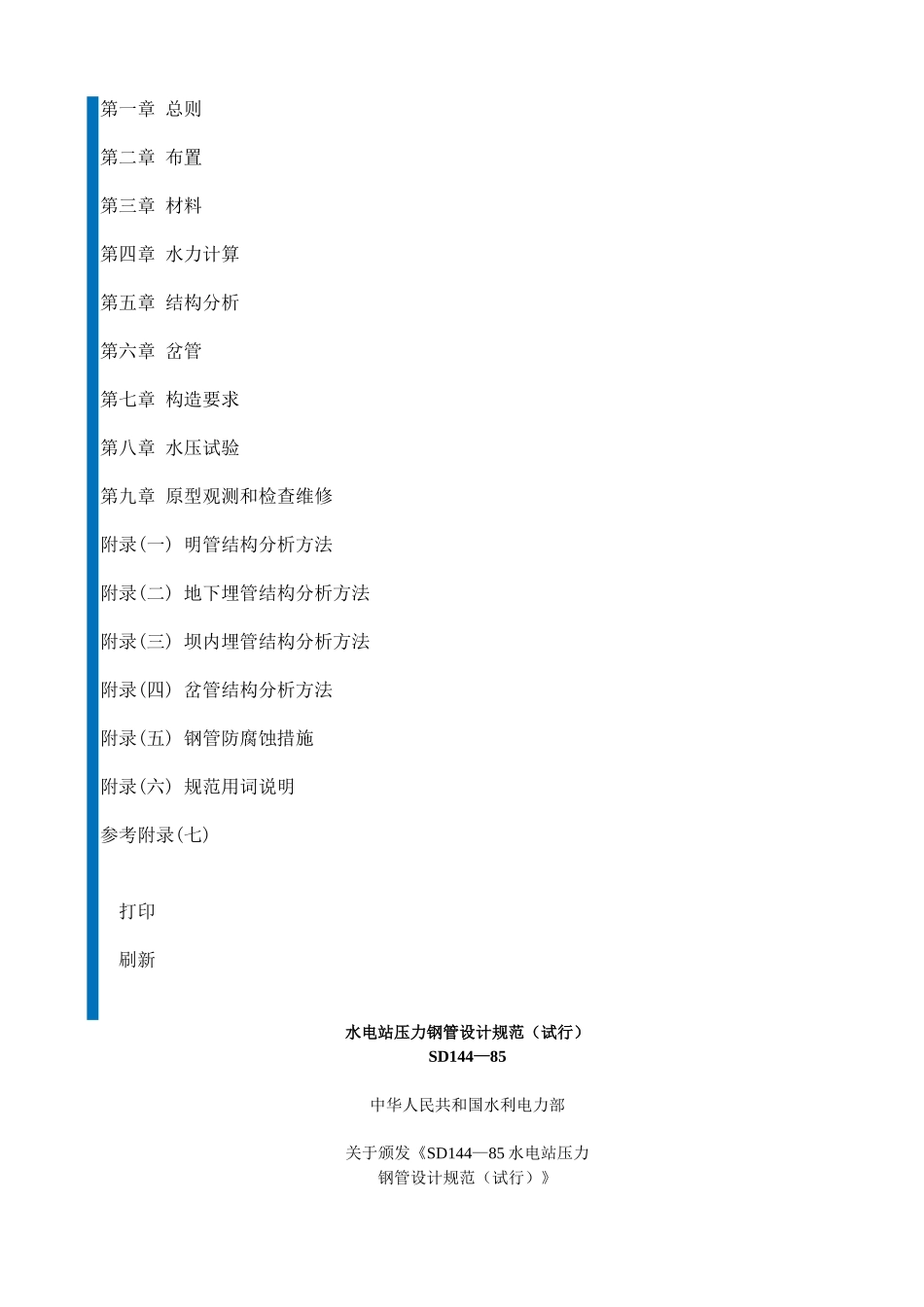

第一章总则第二章布置第三章材料第四章水力计算第五章结构分析第六章岔管第七章构造要求第八章水压试验第九章原型观测和检查维修附录(一)明管结构分析方法附录(二)地下埋管结构分析方法附录(三)坝内埋管结构分析方法附录(四)岔管结构分析方法附录(五)钢管防腐蚀措施附录(六)规范用词说明参考附录(七)打印刷新水电站压力钢管设计规范（试行）SD144—85中华人民共和国水利电力部关于颁发《SD144—85水电站压力钢管设计规范（试行）》(85)水电水规字第32号根据国家计委关于编制设计规范的要求，我部委托部昆明勘测设计院会同有关设计、科研和高等院校等十一个单位编制了《SD144—85水电站压力钢管设计规范》。在编制过程中得到了各有关单位的积极支持，进行了广泛的调查研究和征求意见，并吸收了有关科研成果。现颁发《SD144—85水电站压力钢管设计规范(试行)》。于一九八五年十月实施。各单位在试行中，如有意见，请随时告知部水利水电建设总局和昆明勘测设计院。一九八五年四月二十九日本规范主要编写人员编写内容单位主要编写人员通用部分、明管、地下埋管及水电部昆明勘测设计院诸葛睿鉴、金章瑄、黄伟汇编全文坝内埋管水电部西北勘测设计院袁培义水电部北京勘测设计院潘玉华、邱彬如三梁岔、球岔及汇编岔管部分水电部华东勘测设计院巫必灵、吕谷生月牙岔及无梁岔浙江大学力学系洪嘉智、钟秉章贴边岔及明管振动同济大学数学力学系徐次达强度理论和埋管抗外华东水利学院河川系刘启钊压稳定分析水力计算及地下埋管清华大学水利系谷兆琪结构分析构造要求水电部第十四工程局安装处张树森防腐蚀措施江苏省三河闸管理处王宁强伸缩节结构分析长江流域规划办公室刘奕光第一章总则第1.0.1条本规范适用于：一、水电站1、2、3级压力钢管(引水发电钢管)的设计。4、5级压力钢管设计可参照使用。钢管级别划分应按水利电力部：《水利水电枢纽工程等级划分及设计标准》(山区、丘陵区部分)(SDJ12—78试行)执行。表1.0.1结构型式直径(m)设计内压(kg/cm2)内压×直径(103kg/cm)明管地下埋管坝内埋管58860801581710二、参数不大于表1.0.1的压力钢管。参数超过表1.0.1的钢管，可参照使用，并作必要的补充研究。第1.0.2条水电站压力钢管的结构型式可分为(见图1.0.2)：明管：暴露在空气中；地下埋管：埋入岩体中，钢管与岩壁之间填筑混凝土或水泥砂浆；坝内埋管：埋设在坝体混凝土中；其他：坝后背管、回填管(在地面挖沟，安装钢管后回填土)等。本规范仅对明管、地下埋管及混凝土重力坝坝内埋管作出规定，其他型式可参照有关条文执行。图1.0.2压力钢管的型式(一)(a)明管；(b)地下埋管；(c)回填管图1.0.2压力钢管的型式(二)(d)坝后背管；(e)坝内埋管第1.0.3条当工程设计单位认为不能遵守本规范的规定性条文时，必须作出论证。重大事项须经该工程审批机关同意。第1.0.4条已颁发的、与压力钢管有关的规范、标准，凡与本规范有矛盾者，以本规范为准。第二章布置第一节一般规定第2.1.1条钢管线路应符合总体布置要求，并考虑地形、地质条件，经过技术经济比较确定。一般线路宜短而直，使水流平顺，水头损失小，施工及运行安全、方便。第2.1.2条钢管根数应根据机组台数、管线长短、机组安装的分期、加工制作和安装水平、运输条件、地形和地质条件、电站运行方式及在电力系统中的地位等因素，经技术经济比较后确定。第2.1.3条管径应根据技术经济比较确定。可根据布置和内压变化情况分段定出几种管径。但变径次数不宜过多。第2.1.4条钢管顶部至少应在最低压力线以下2m。第2.1.5条明钢管、坝内钢管以及水轮机前不设进水阀的地下埋管，在管道首端须设快速闸阀和必要的检修设施。地下埋管，若自取水口至钢管道前的引水道较长，或钢管内压较大，而埋深不大，应在首端设事故闸阀。钢管宜设过流保护装置。第2.1.6条钢管首端的快速闸阀或事故闸阀必须有远方(中央控制室)和就地操作装置，操作装置必须有可靠电源。第2.1.7条紧靠快速闸阀和事故闸阀下游必须设置通气孔(井)或通气阀，充水阀出水水流不得封堵通气孔口。通气孔上端宜在启闭室之外，高于校核洪水位。第2.1.8条钢管转弯半径不宜小于3倍管径。位置相近的平面转...
