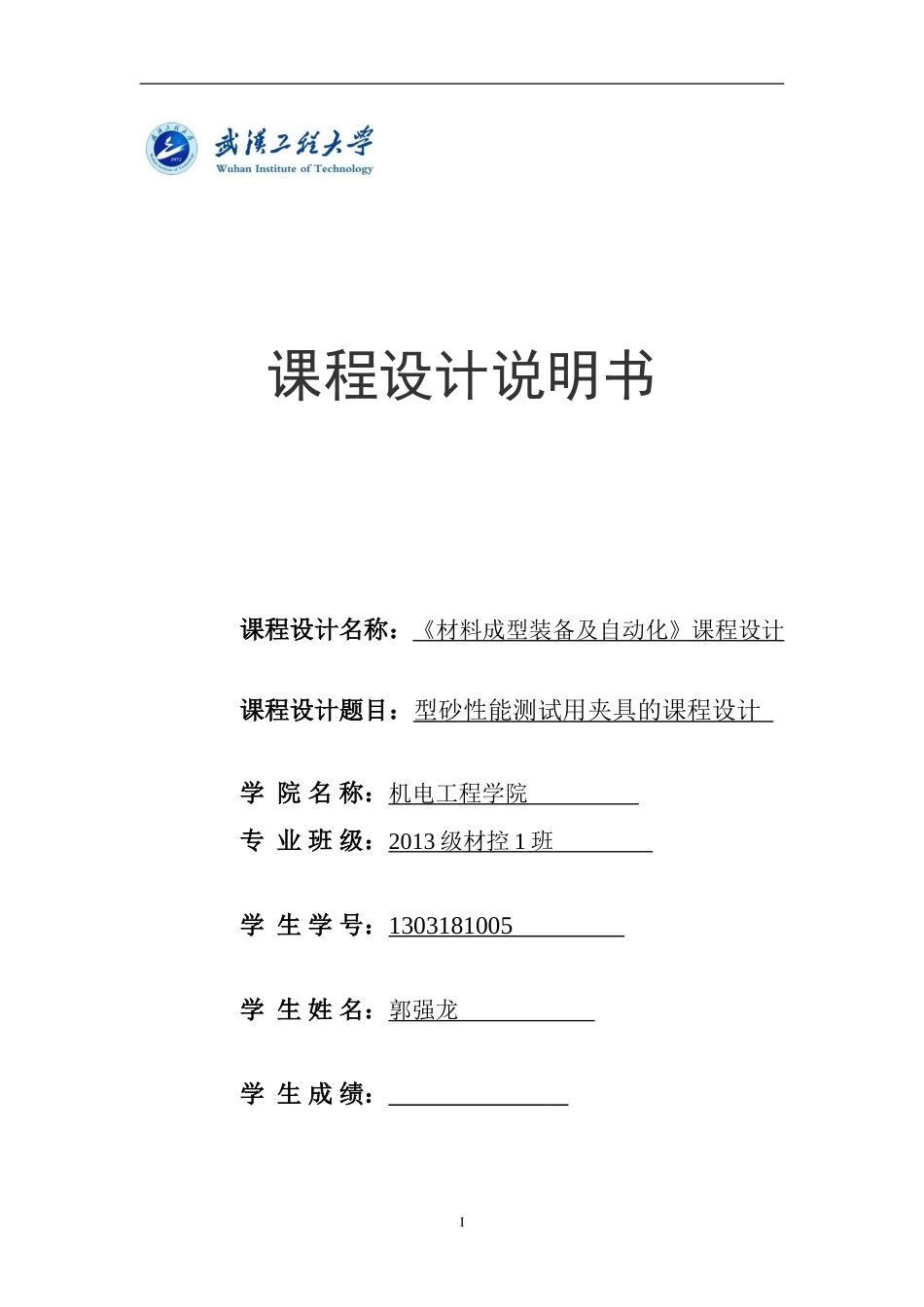

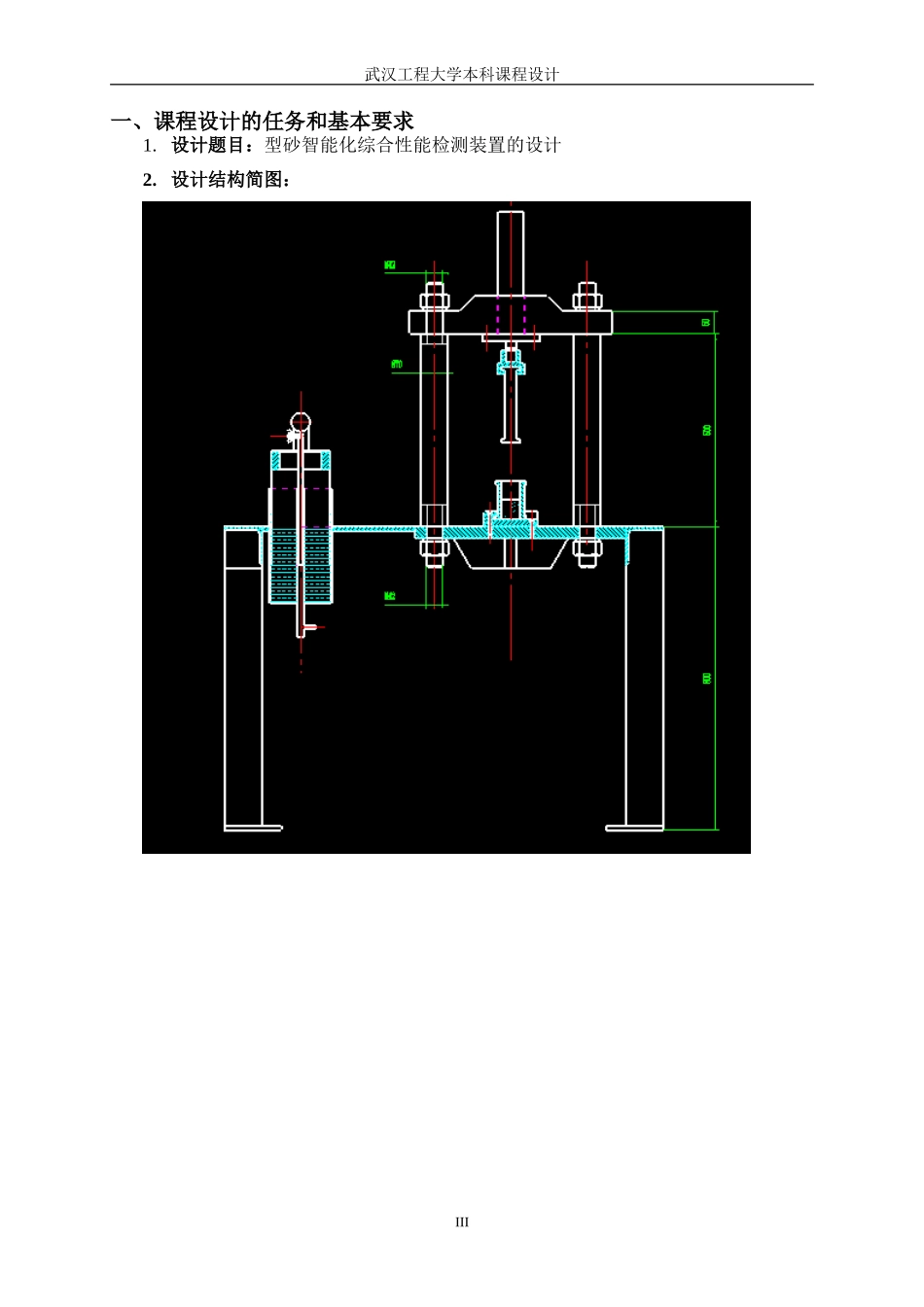

I课程设计说明书课程设计名称：《材料成型装备及自动化》课程设计课程设计题目：型砂性能测试用夹具的课程设计学院名称：机电工程学院专业班级：2013级材控1班学生学号：1303181005学生姓名：郭强龙学生成绩：II武汉工程大学本科课程设计指导教师：吴和保课程设计时间：2016.06.06至2016.06.19III武汉工程大学本科课程设计一、课程设计的任务和基本要求1.设计题目：型砂智能化综合性能检测装置的设计2.设计结构简图：IV武汉工程大学本科课程设计3.设计的主要部件：主要部件包括：工作台架、型砂透气性检测机构、型砂试样制备与性能检测机构、检测夹具设计、检测装置液压系统设计和电驱动系统的设计。V武汉工程大学本科课程设计4.设计要求：1.每个班学生分为6组：即工作台架设计、透气性检测机构设计、试样制备与检测机构设计、夹具设计、液压系统设计、电驱动系统的设计；2.设计计算：立柱强度计算、检测上横梁强度计算、检测装置液压系统计算、电驱动丝杆机构和电机功率计算；3.图纸设计：工作台架、透气性检测机构、试样制备与检测机构、液压缸设计、电驱动丝杆机构和夹具的三维设计；4.控制系统设计：液压控制系统设计、电路控制系统图的绘制；5.撰写课程设计报告。5.设计刚要：设计的参数说明：6.设计步骤：1）根据二维图熟悉型砂性能综合检查装置的基本原理和性能要求；2）进行各机构的设计计算；3）根据设计计算结果，对装置的各部件进行材料选用和标准间的选型；4）绘制机构各部件三维图和装置总体三维图；5）撰写课程设计报告；6）进行课程设计答辩。VI武汉工程大学本科课程设计二、进度安排2016.06.06-2016.06.06课程设计指导及安排2016.06.07-2016.06.09分组、查阅资料2016.06.10-2016.06.12设计计算2016.06.13-2016.06.16设计校核2016.06.17-2016.06.18撰写设计说明书2016.06.19-2016.06.19课程设计答辩三、参考资料或参考文献[1]樊自田.材料成型装备及自动化.机械工业出版社.2014年7月第1版[2]濮良贵，陈国定，吴立言.机械设计.高等教育出版社.2013年5月第9版[3]范钦珊.材料力学.高等教育出版社.2005年7月第2版VII武汉工程大学本科课程设计本科生课程设计成绩评定表姓名郭强龙专业班级材控1班学号1303181005课程设计题目：型砂性能测试用夹具的课程设计课程设计答辩记录：（手写）成绩评定依据：项目得分比例考勤记录设计结果报告撰写答辩成绩备注：成绩评定依据的项目内容和项目分值比例可以由老师按指导的专业进行调整，但成绩评定依据的项目数不得少于3项。最终评定成绩：指导教师签名：VIII武汉工程大学本科课程设计年月日IX武汉工程大学本科课程设计目录一、铸造型砂性能分析检测方法概述........................................................................................................11.1、铸造型砂性能检测的主要内容...................................................................................................11.2、铸造型砂强度检测方法及原理...................................................................................................21.3、铸造型砂紧实率的检测方法及原理............................................................................................21.4、铸造型砂透气性检测方法及原理...............................................................................................3二、测试装置夹具设计计算........................................................................................................................42.1、砂型试样压制冲头及连接夹具的设计.....................................................................................41）压制冲头和夹具受力.............................................................................................................42）冲头和夹具的截面积.............................................................................................................43）绘制冲头和夹具的图形............
