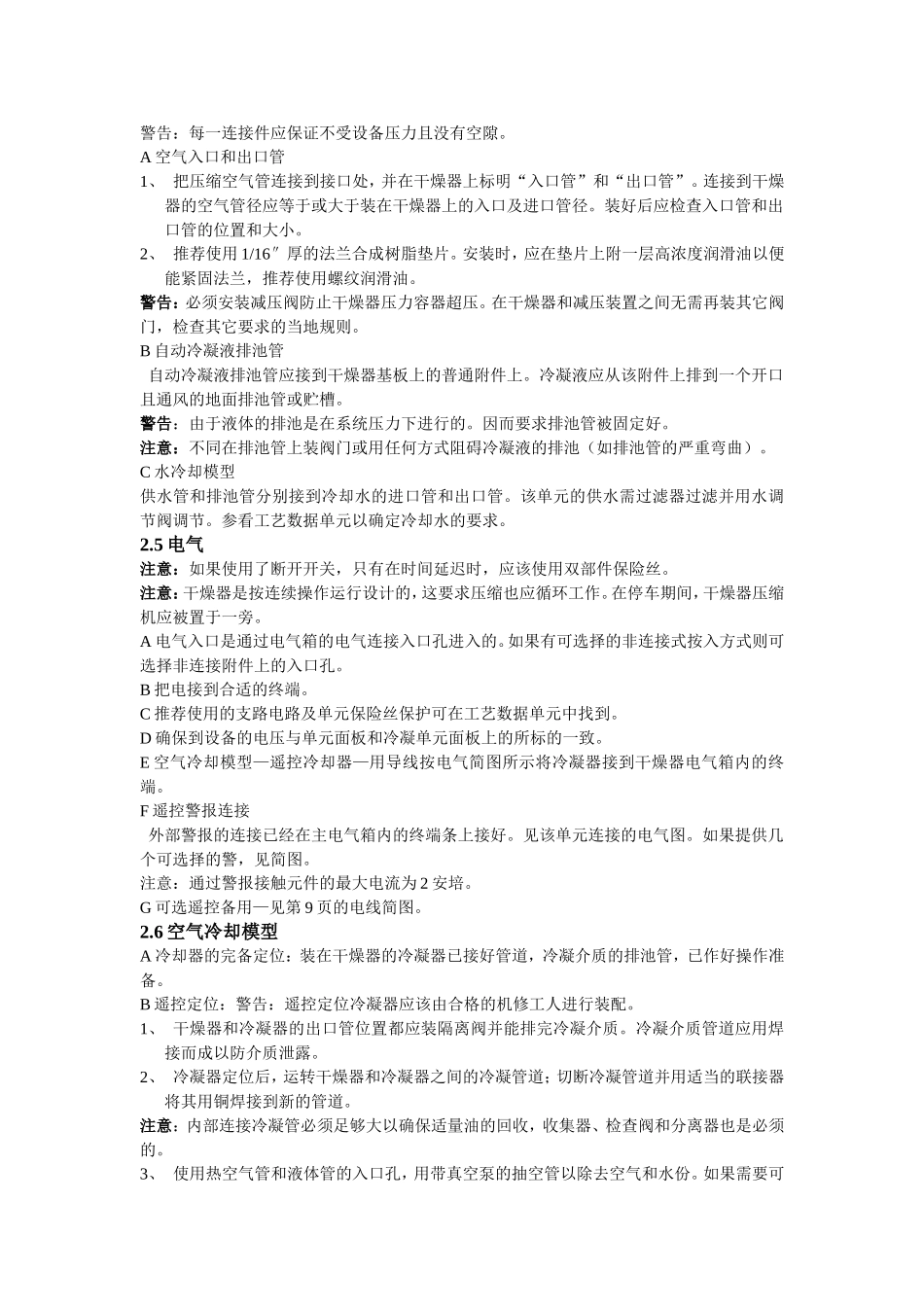

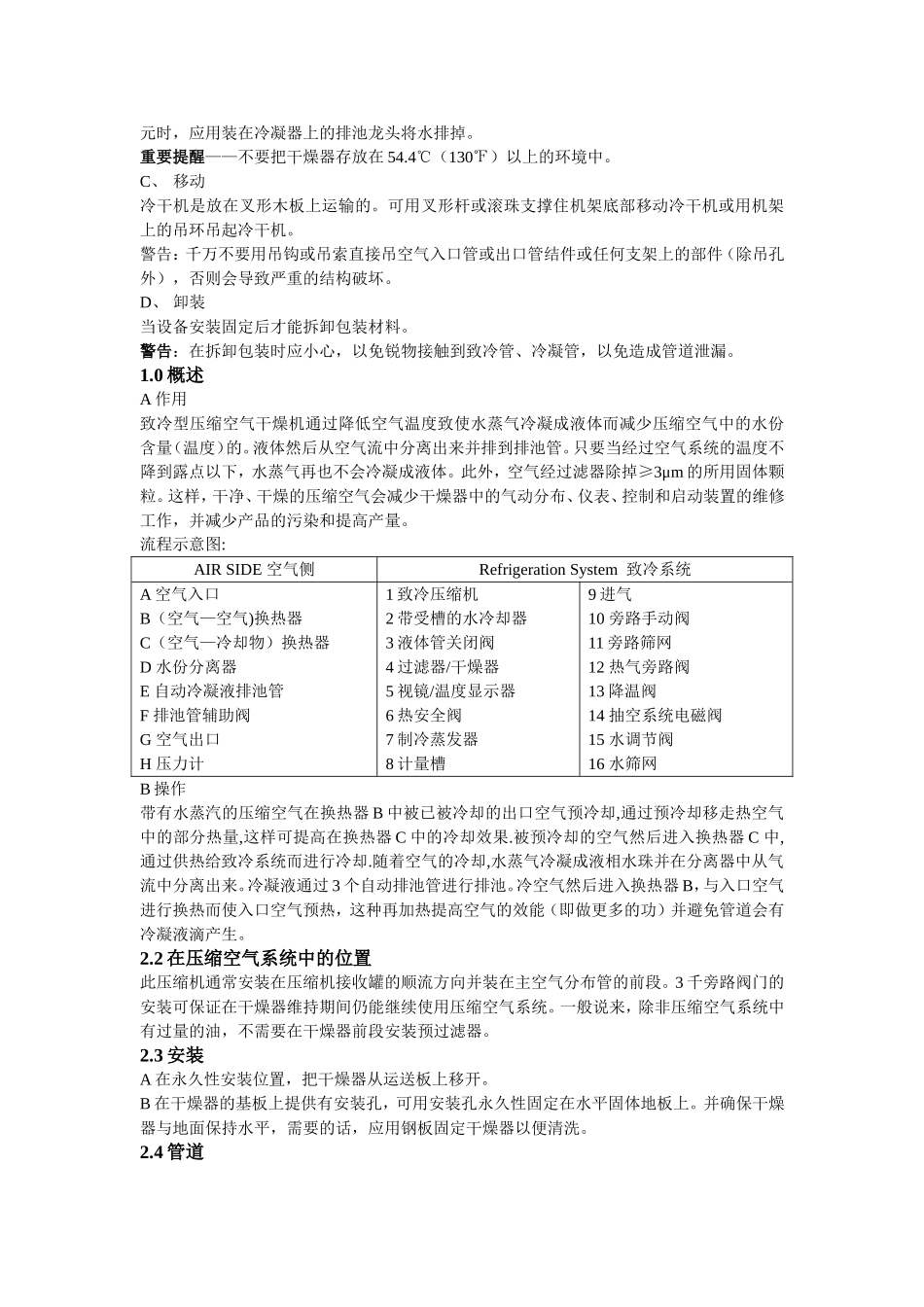

压缩空气冷干机组使用手册H系列目录一般安全知识接货、贮存、移动、卸装1.0概述2.0安装2.1安装位置2.2在压缩系统中干燥器得安装位置2.3安装2.4管道2.5电气2.6空气冷却模型2.7压缩机紧固件—7.5和10马力单元专用3.0操作3.1启动和关闭程序3.2操作规则3.3失常情况3.43.5操作检查点4.0维持4.1分布器/过滤器套筒得更换4.2空气过滤器—特别指令4.3水冷却器—冷却水设备指令4.4冷凝水排池管—压缩空气操作4.5冷凝水排池管—电动操作故障排除保证书一般安全知识1、压缩装置此设备为压力装置；不能超过设备系列标签号上所示的最大操作压力；操作及拆卸维持前应确保设备的卸压；必须对此设备增加一减压装置；2、电此设备需要用电进行操作；按国家或当时电网电码标准安装设备；按供电标准设备不能安装在有害环境中；当进行任何有关电的维持工作时应断开电源；3、可呼吸空气本设备处理过的空气如没经过进一步处理，不可以供呼吸所用；依照OSHA标准1910.134以找到可制得可呼吸空气的设备；设备的接收、贮存、移动和拆装A、接收此设备在远离公司前已经过严格的检查、包装和实验。并在运输过程得到良好的保护。接收数据时应：1、检查可能造成的遗失或损坏。当你接收到设备并发现有遗失或损坏的证据，应在运输商的接收单上注明详细的遗失或损坏的情况。2、检查隐藏遗失及损坏。当接收到货物时，外观没发现问题，但在卸装时发现有隐藏的破坏，应立即要求运输机构检查运输情况。一般说来，收货后半个月内是要求运输者检查的最大期限。报告运输者有关破坏情况是收货人的职责。B、贮存/关闭警告：干燥器不该存放在室外（无论是否用板条箱包装）和暴露在雨中，否则会导致电子元件和控制元件的损坏。重要提醒——冷却水单元如果该单元在0℃下关闭，冷凝冷却水由于结冰而致使单元遭到永久性的破坏。因而，关闭单元时，应用装在冷凝器上的排池龙头将水排掉。重要提醒——不要把干燥器存放在54.4℃（130℉）以上的环境中。C、移动冷干机是放在叉形木板上运输的。可用叉形杆或滚珠支撑住机架底部移动冷干机或用机架上的吊环吊起冷干机。警告：千万不要用吊钩或吊索直接吊空气入口管或出口管结件或任何支架上的部件（除吊孔外），否则会导致严重的结构破坏。D、卸装当设备安装固定后才能拆卸包装材料。警告：在拆卸包装时应小心，以免锐物接触到致冷管、冷凝管，以免造成管道泄漏。1.0概述A作用致冷型压缩空气干燥机通过降低空气温度致使水蒸气冷凝成液体而减少压缩空气中的水份含量（温度）的。液体然后从空气流中分离出来并排到排池管。只要当经过空气系统的温度不降到露点以下，水蒸气再也不会冷凝成液体。此外，空气经过滤器除掉≥3μm的所用固体颗粒。这样，干净、干燥的压缩空气会减少干燥器中的气动分布、仪表、控制和启动装置的维修工作，并减少产品的污染和提高产量。流程示意图:AIRSIDE空气侧RefrigerationSystem致冷系统A空气入口B（空气—空气)换热器C（空气—冷却物）换热器D水份分离器E自动冷凝液排池管F排池管辅助阀G空气出口H压力计1致冷压缩机2带受槽的水冷却器3液体管关闭阀4过滤器/干燥器5视镜/温度显示器6热安全阀7制冷蒸发器8计量槽9进气10旁路手动阀11旁路筛网12热气旁路阀13降温阀14抽空系统电磁阀15水调节阀16水筛网B操作带有水蒸汽的压缩空气在换热器B中被已被冷却的出口空气预冷却,通过预冷却移走热空气中的部分热量,这样可提高在换热器C中的冷却效果.被预冷却的空气然后进入换热器C中,通过供热给致冷系统而进行冷却.随着空气的冷却,水蒸气冷凝成液相水珠并在分离器中从气流中分离出来。冷凝液通过3个自动排池管进行排池。冷空气然后进入换热器B，与入口空气进行换热而使入口空气预热，这种再加热提高空气的效能（即做更多的功）并避免管道会有冷凝液滴产生。2.2在压缩空气系统中的位置此压缩机通常安装在压缩机接收罐的顺流方向并装在主空气分布管的前段。3千旁路阀门的安装可保证在干燥器维持期间仍能继续使用压缩空气系统。一般说来，除非压缩空气系统中有过量的油，不需要在干燥器前段安装预过滤器。2.3安装A在永久性安装位置，把干燥器从运送板上移开。B在干燥器的基板上提供有...
