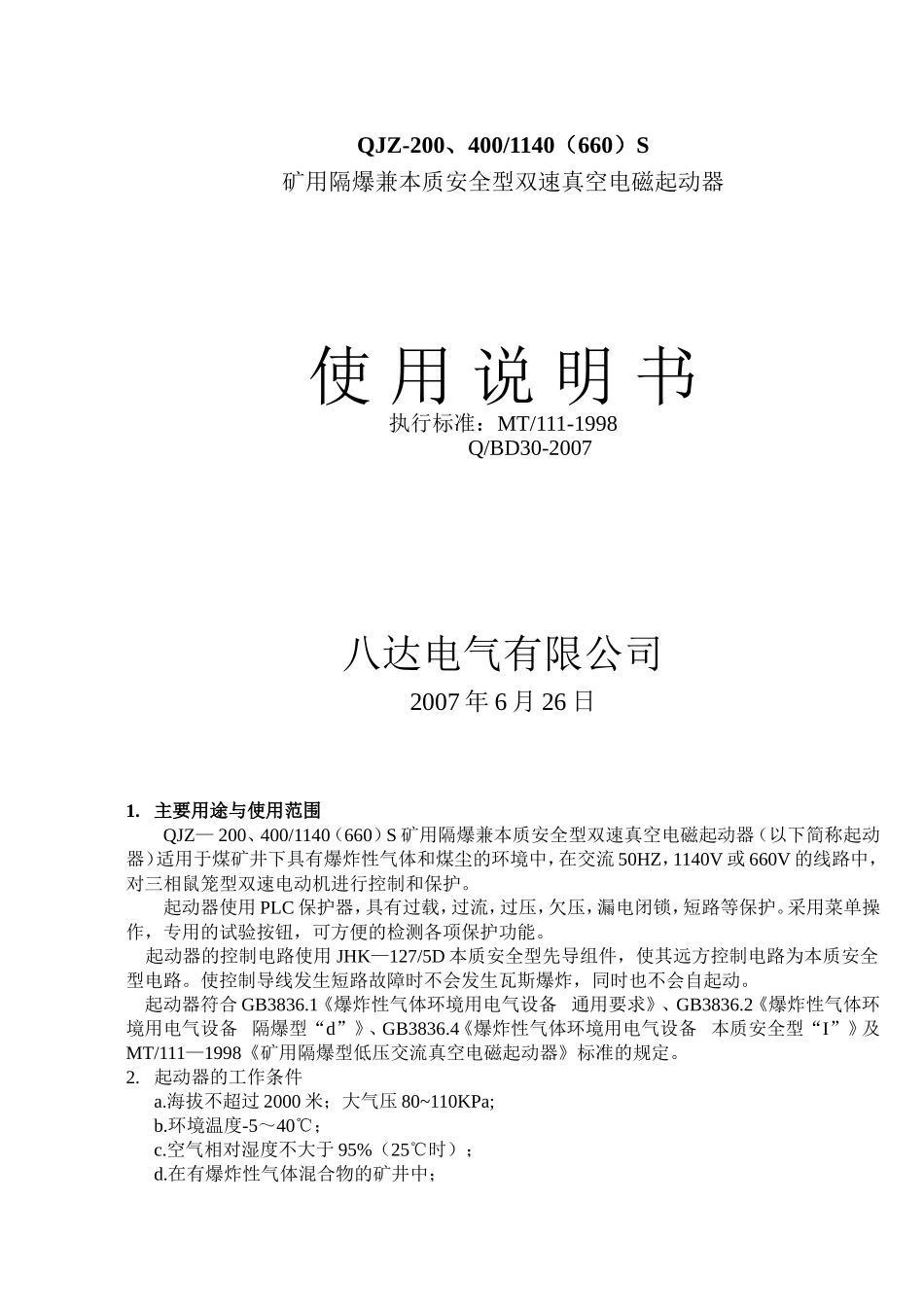

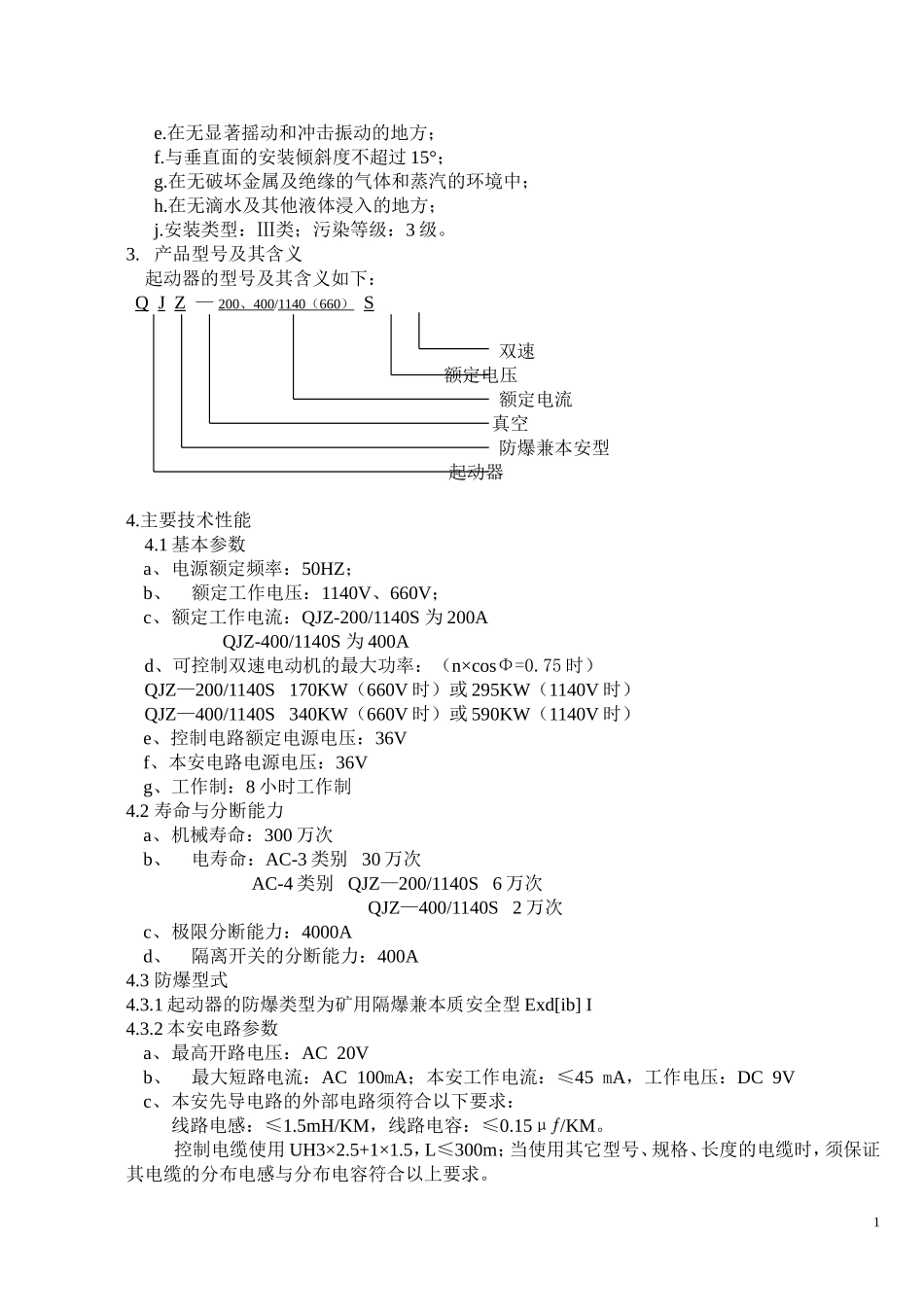

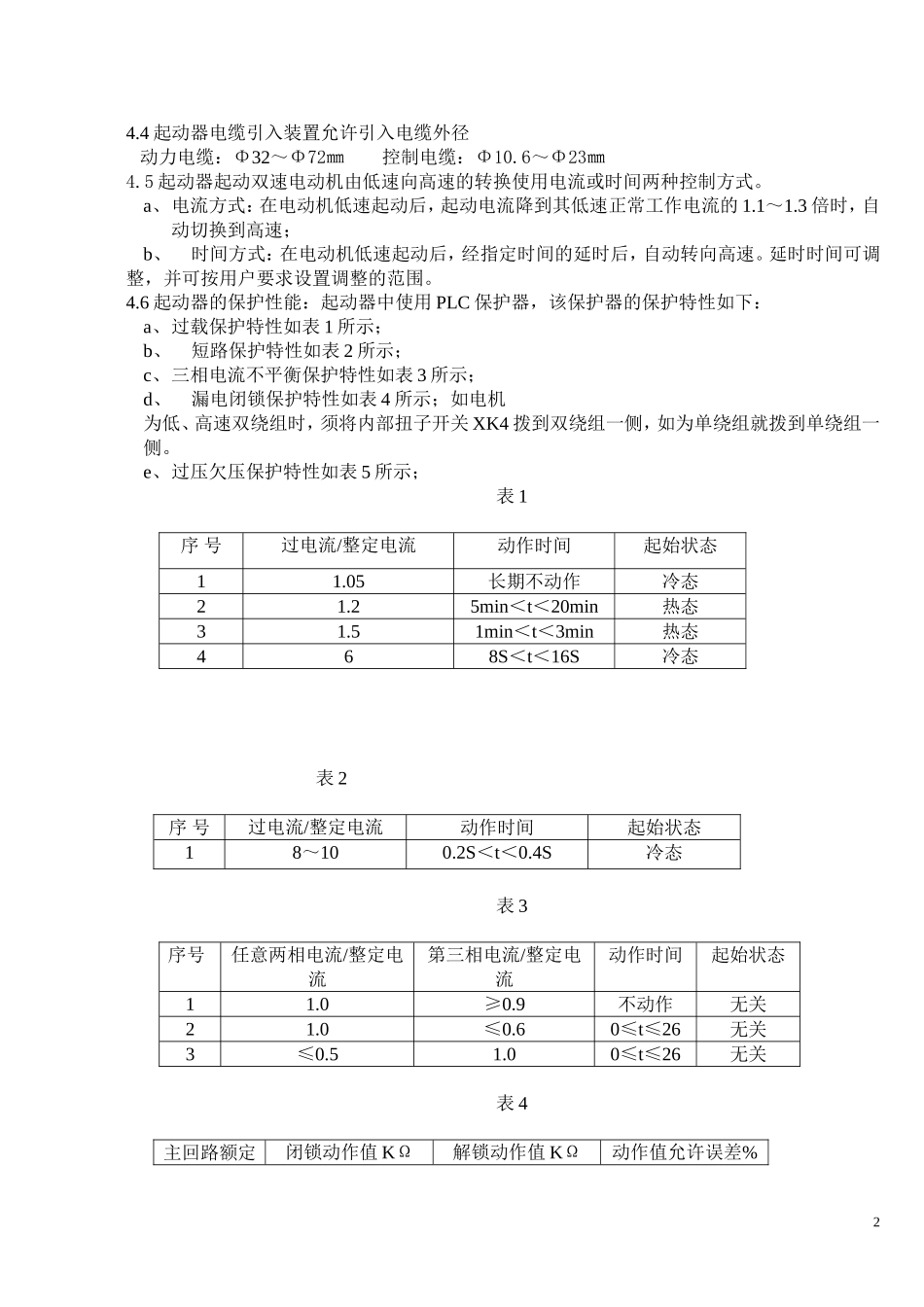

QJZ-200、400/1140（660）S矿用隔爆兼本质安全型双速真空电磁起动器使用说明书执行标准：MT/111-1998Q/BD30-2007八达电气有限公司2007年6月26日1.主要用途与使用范围QJZ—200、400/1140（660）S矿用隔爆兼本质安全型双速真空电磁起动器（以下简称起动器）适用于煤矿井下具有爆炸性气体和煤尘的环境中，在交流50HZ，1140V或660V的线路中，对三相鼠笼型双速电动机进行控制和保护。起动器使用PLC保护器，具有过载，过流，过压，欠压，漏电闭锁，短路等保护。采用菜单操作，专用的试验按钮，可方便的检测各项保护功能。起动器的控制电路使用JHK—127/5D本质安全型先导组件，使其远方控制电路为本质安全型电路。使控制导线发生短路故障时不会发生瓦斯爆炸，同时也不会自起动。起动器符合GB3836.1《爆炸性气体环境用电气设备通用要求》、GB3836.2《爆炸性气体环境用电气设备隔爆型“d”》、GB3836.4《爆炸性气体环境用电气设备本质安全型“I”》及MT/111—1998《矿用隔爆型低压交流真空电磁起动器》标准的规定。2.起动器的工作条件a.海拔不超过2000米；大气压80~110KPa;b.环境温度-5～40℃；c.空气相对湿度不大于95%（25℃时）；d.在有爆炸性气体混合物的矿井中；e.在无显著摇动和冲击振动的地方；f.与垂直面的安装倾斜度不超过15°；g.在无破坏金属及绝缘的气体和蒸汽的环境中；h.在无滴水及其他液体浸入的地方；j.安装类型：Ⅲ类；污染等级：3级。3.产品型号及其含义起动器的型号及其含义如下：QJZ—200、400/1140（660）S双速额定电压额定电流真空防爆兼本安型起动器4.主要技术性能4.1基本参数a、电源额定频率：50HZ；b、额定工作电压：1140V、660V；c、额定工作电流：QJZ-200/1140S为200AQJZ-400/1140S为400Ad、可控制双速电动机的最大功率：（n×cosΦ=0.75时）QJZ—200/1140S170KW（660V时）或295KW（1140V时）QJZ—400/1140S340KW（660V时）或590KW（1140V时）e、控制电路额定电源电压：36Vf、本安电路电源电压：36Vg、工作制：8小时工作制4.2寿命与分断能力a、机械寿命：300万次b、电寿命：AC-3类别30万次AC-4类别QJZ—200/1140S6万次QJZ—400/1140S2万次c、极限分断能力：4000Ad、隔离开关的分断能力：400A4.3防爆型式4.3.1起动器的防爆类型为矿用隔爆兼本质安全型Exd[ib]I4.3.2本安电路参数a、最高开路电压：AC20Vb、最大短路电流：AC100mA；本安工作电流：≤45mA，工作电压：DC9Vc、本安先导电路的外部电路须符合以下要求：线路电感：≤1.5mH/KM，线路电容：≤0.15μƒ/KM。控制电缆使用UH3×2.5+1×1.5，L≤300m；当使用其它型号、规格、长度的电缆时，须保证其电缆的分布电感与分布电容符合以上要求。14.4起动器电缆引入装置允许引入电缆外径动力电缆：Φ32～Φ72㎜控制电缆：Φ10.6～Φ23㎜4.5起动器起动双速电动机由低速向高速的转换使用电流或时间两种控制方式。a、电流方式：在电动机低速起动后，起动电流降到其低速正常工作电流的1.1～1.3倍时，自动切换到高速；b、时间方式：在电动机低速起动后，经指定时间的延时后，自动转向高速。延时时间可调整，并可按用户要求设置调整的范围。4.6起动器的保护性能：起动器中使用PLC保护器，该保护器的保护特性如下：a、过载保护特性如表1所示；b、短路保护特性如表2所示；c、三相电流不平衡保护特性如表3所示；d、漏电闭锁保护特性如表4所示；如电机为低、高速双绕组时，须将内部扭子开关XK4拨到双绕组一侧，如为单绕组就拨到单绕组一侧。e、过压欠压保护特性如表5所示；表1序号过电流/整定电流动作时间起始状态11.05长期不动作冷态21.25min＜t＜20min热态31.51min＜t＜3min热态468S＜t＜16S冷态表2序号过电流/整定电流动作时间起始状态18～100.2S＜t＜0.4S冷态表3序号任意两相电流/整定电流第三相电流/整定电流动作时间起始状态11.0≥0.9不动作无关21.0≤0.60≤t≤26无关3≤0.51.00≤t≤26无关表4主回路额定闭锁动作值KΩ解锁动作值KΩ动作值允许误差%2工作电压V660≤22≥26.4+201140≤40≥48+20漏电闭锁保护检测回路的最大检测电流≤0.5mA，电压DC9V。表5主回路额定工作电压V过电压保护动作值欠电压保护动作值660858V速动429V...
