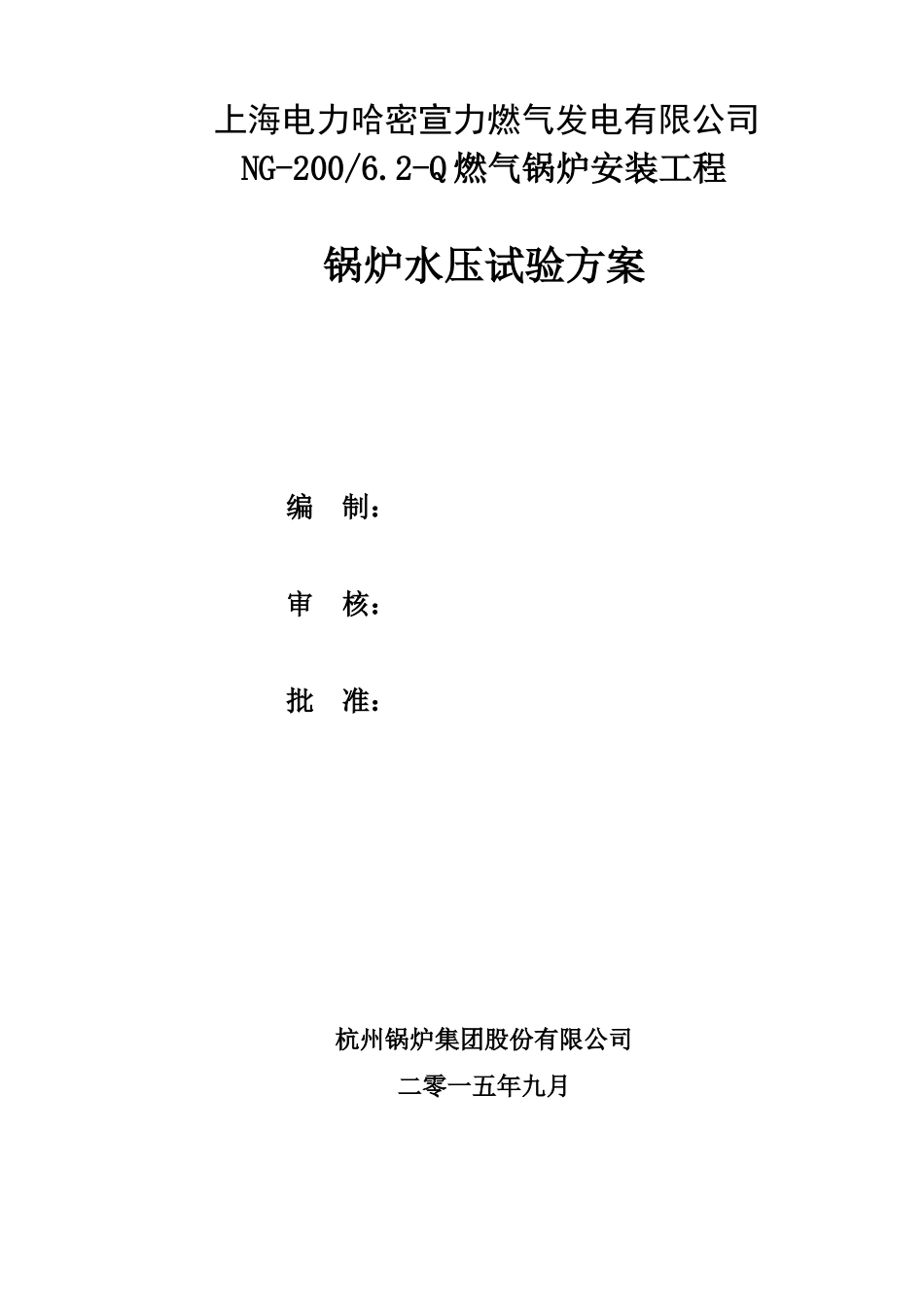

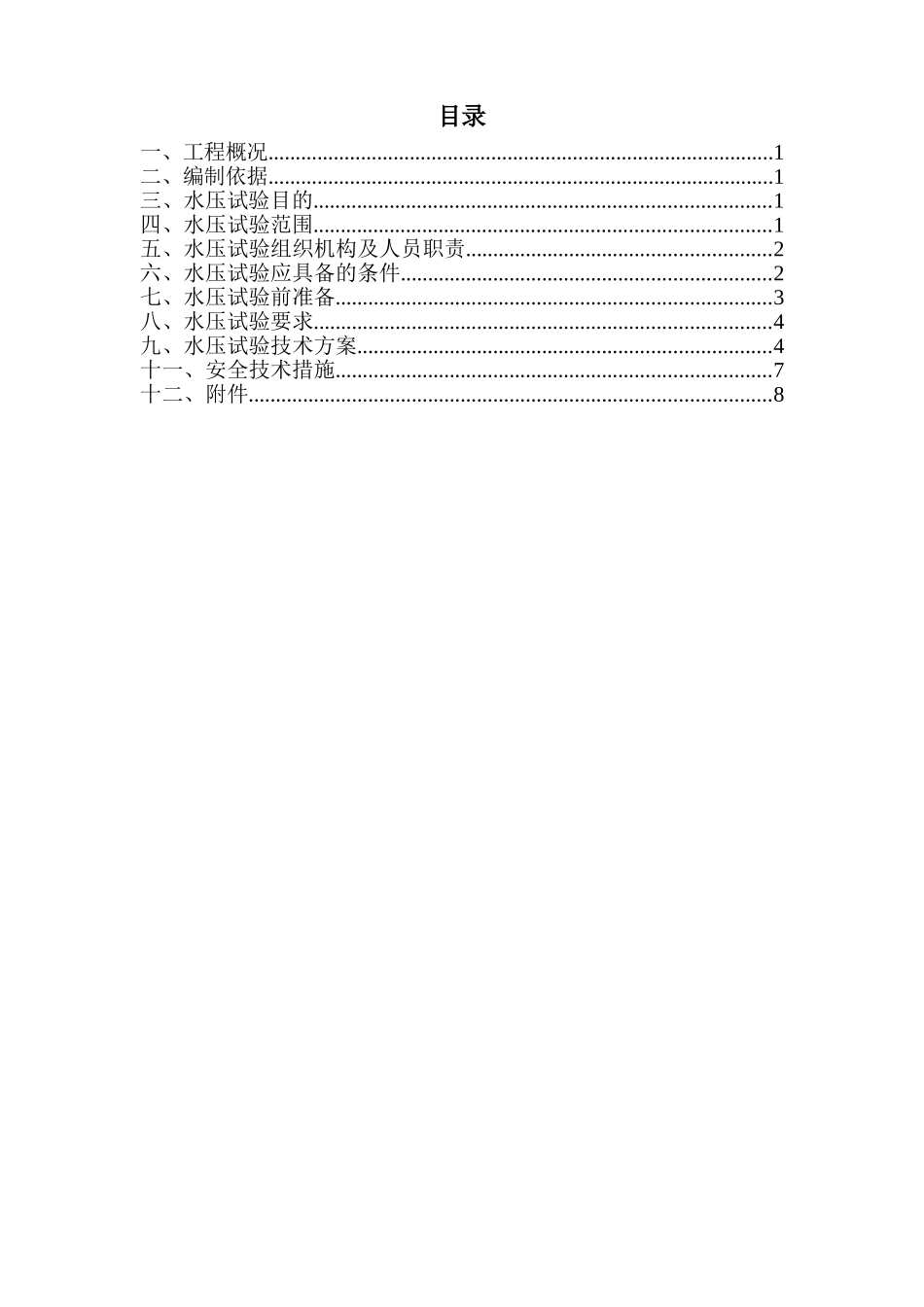

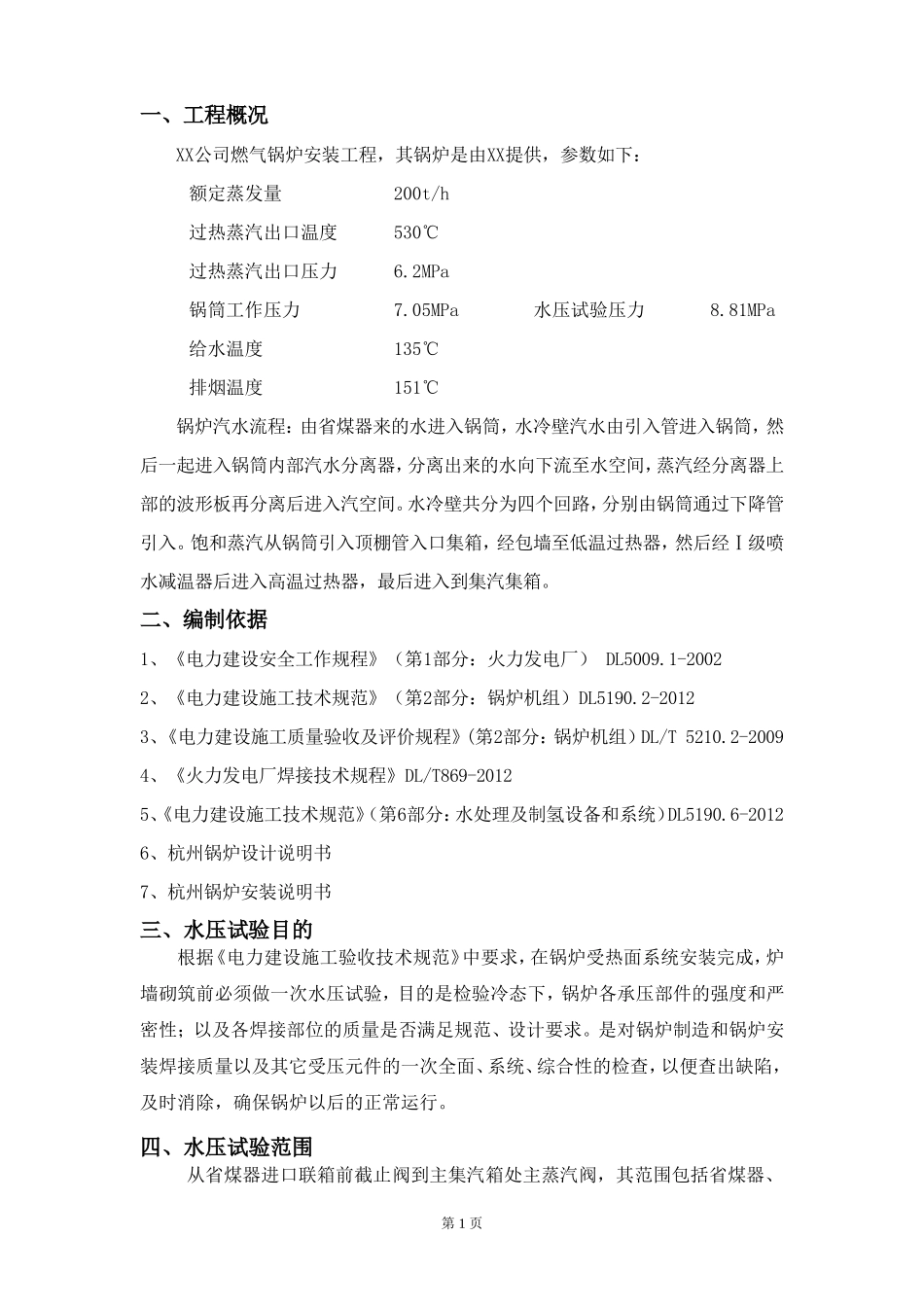

上海电力哈密宣力燃气发电有限公司NG-200/6.2-Q燃气锅炉安装工程锅炉水压试验方案编制：审核：批准：杭州锅炉集团股份有限公司二零一五年九月目录一、工程概况.............................................................................................1二、编制依据.............................................................................................1三、水压试验目的....................................................................................1四、水压试验范围....................................................................................1五、水压试验组织机构及人员职责........................................................2六、水压试验应具备的条件....................................................................2七、水压试验前准备................................................................................3八、水压试验要求....................................................................................4九、水压试验技术方案............................................................................4十一、安全技术措施................................................................................7十二、附件................................................................................................8第1页一、工程概况XX公司燃气锅炉安装工程，其锅炉是由XX提供，参数如下：额定蒸发量200t/h过热蒸汽出口温度530℃过热蒸汽出口压力6.2MPa锅筒工作压力7.05MPa水压试验压力8.81MPa给水温度135℃排烟温度151℃锅炉汽水流程：由省煤器来的水进入锅筒，水冷壁汽水由引入管进入锅筒，然后一起进入锅筒内部汽水分离器，分离出来的水向下流至水空间，蒸汽经分离器上部的波形板再分离后进入汽空间。水冷壁共分为四个回路，分别由锅筒通过下降管引入。饱和蒸汽从锅筒引入顶棚管入口集箱，经包墙至低温过热器，然后经Ⅰ级喷水减温器后进入高温过热器，最后进入到集汽集箱。二、编制依据1、《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1-20022、《电力建设施工技术规范》（第2部分：锅炉机组）DL5190.2-20123、《电力建设施工质量验收及评价规程》(第2部分：锅炉机组）DL/T5210.2-20094、《火力发电厂焊接技术规程》DL/T869-20125、《电力建设施工技术规范》（第6部分：水处理及制氢设备和系统）DL5190.6-20126、杭州锅炉设计说明书7、杭州锅炉安装说明书三、水压试验目的根据《电力建设施工验收技术规范》中要求，在锅炉受热面系统安装完成，炉墙砌筑前必须做一次水压试验，目的是检验冷态下，锅炉各承压部件的强度和严密性；以及各焊接部位的质量是否满足规范、设计要求。是对锅炉制造和锅炉安装焊接质量以及其它受压元件的一次全面、系统、综合性的检查，以便查出缺陷，及时消除，确保锅炉以后的正常运行。四、水压试验范围从省煤器进口联箱前截止阀到主集汽箱处主蒸汽阀，其范围包括省煤器、第2页锅筒、受热面管（水冷壁管、集箱、顶部连接管、下降管）、过热器（包括顶棚过热器、包墙过热器、低温过热器、高温过热器、主集汽箱、过热器连接管）、一次减温器，以及锅炉本体范围内管道（排污、疏水、排污、取样、放空、锅炉加药、减温水）等一次门以内的系统。五、水压试验组织机构及人员职责1、组织机构设置根据工程现状，以项目部为主体，全面负责试验工作，实施安全、质量、工期、成本四大控制。2、组织人员及职责总指挥：X现场指挥：X监表记录：X试压联络：X升降压控制：周X检查组组长：潘X质量检查组长：李XX安全抢险组长：薛X六、水压试验应具备的条件1、锅炉本体范围内全部承重结构，主要平台、梯子和栏杆及其它零部件已施工完毕，并经正式检验合格并签证齐全；2、锅炉试压范围内受热面管路、各承压部件、阀门等均已施工完毕，符合设计及规范要求，且技术资料齐全验收合格；3、锅炉本体排污、疏放水、取样、放空气、锅炉加药、减温水等管道已接...
