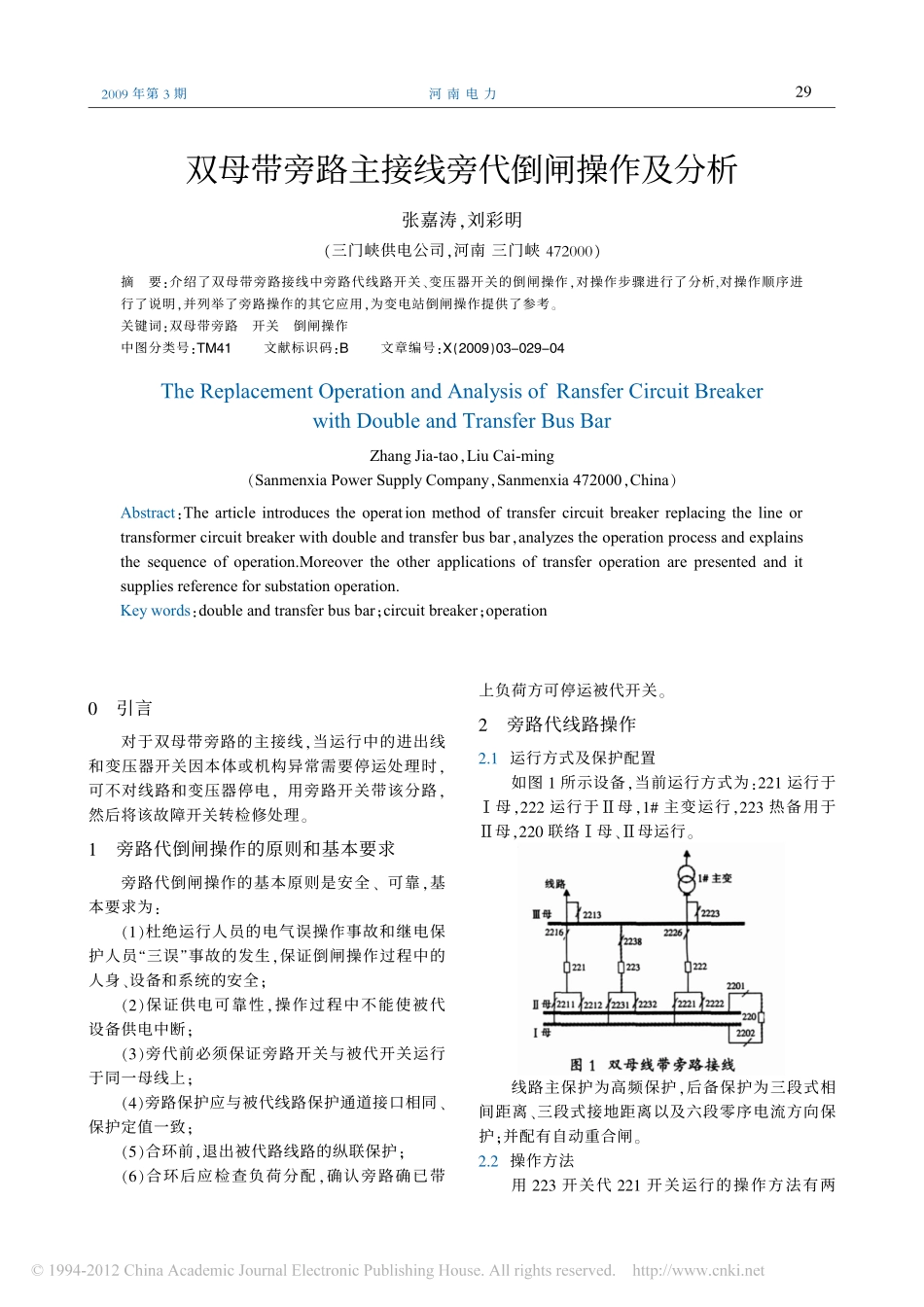

双母带旁路主接线旁代倒闸操作及分析_张嘉涛_第1页
1/4
双母带旁路主接线旁代倒闸操作及分析_张嘉涛_第2页
2/4
双母带旁路主接线旁代倒闸操作及分析_张嘉涛_第3页
3/4
双母带旁路主接线旁代倒闸操作及分析张嘉涛,刘彩明(三门峡供电公司,河南三门峡472000)摘要:介绍了双母带旁路接线中旁路代线路开关、变压器开关的倒闸操作,对操作步骤进行了分析,对操作顺序进行了说明,并列举了旁路操作的其它应用,为变电站倒闸操作提供了参考。关键词:双母带旁路开关倒闸操作中图分类号:TM41文献标识码:B文章编号:X(2009)03-029-04TheReplacementOperationandAnalysisofRansferCircuitBreakerwithDoubleandTransferBusBarZhangJia-tao,LiuCai-ming(SanmenxiaPowerSupplyCompany,Sanmenxia472000,China)Abstract:Thearticleintroducestheoperationmethodoftransfercircuitbreakerreplacingthelineortransformercircuitbreakerwithdoubleandtransferbusbar,analyzestheoperationprocessandexplainsthesequenceofoperation.Moreovertheotherapplicationsoftransferoperationarepresentedanditsuppliesreferenceforsubstationoperation.Keywords:doubleandtransferbusbar;circuitbreaker;operation0引言对于双母带旁路的主接线,当运行中的进出线和变压器开关因本体或机构异常需要停运处理时,可不对线路和变压器停电,用旁路开关带该分路,然后将该故障开关转检修处理。1旁路代倒闸操作的原则和基本要求旁路代倒闸操作的基本原则是安全、可靠,基本要求为:(1)杜绝运行人员的电气误操作事故和继电保护人员“三误”事故的发生,保证倒闸操作过程中的人身、设备和系统的安全;(2)保证供电可靠性,操作过程中不能使被代设备供电中断;(3)旁代前必须保证旁路开关与被代开关运行于同一母线上;(4)旁路保护应与被代线路保护通道接口相同、保护定值一致;(5)合环前,退出被代路线路的纵联保护;(6)合环后应检查负荷分配,确认旁路确已带上负荷方可停运被代开关。2旁路代线路操作2.1运行方式及保护配置如图1所示设备,当前运行方式为:221运行于Ⅰ母,222运行于Ⅱ母,1#主变运行,223热备用于Ⅱ母,220联络Ⅰ母、Ⅱ母运行。线路主保护为高频保护,后备保护为三段式相间距离、三段式接地距离以及六段零序电流方向保护;并配有自动重合闸。2.2操作方法用223开关代221开关运行的操作方法有两图1双母线带旁路接线线路Ⅲ母Ⅱ母Ⅰ母1#主变2213221622122112212223122322221222222382232226222322222012202220河南电力2009年第3期29张嘉涛等:双母带旁路主接线旁代倒闸操作及分析种,分别如下。2.2.1用开关合环的操作步骤用断路器合环的操作步骤如下:(1)将223开关微机保护定值区切换至与221开关微机保护定值相同区,核对两套保护定值相同;(2)将223开关恢复备用于Ⅰ母,和221开关在同一母线上;本操作的具体倒闸操作步骤为:①检查223开关确在拉开位置;②拉开2238刀闸;③检查2238刀闸确已拉开;④检查2231刀闸确在拉开位置;⑤拉开2232刀闸;⑥检查2232刀闸确已拉开;⑦合上2231刀闸;⑧检查2231刀闸确已合上;⑨合上2238刀闸;⑩检查2238刀闸确已合上;(3)用223开关对Ⅲ母充电,正常后拉开223开关;(4)合上被代线路开关(221开关)的旁刀(2213);(5)退出221开关高频保护跳闸出口压板;(6)将221开关高频保护高频通道切换开关切换至“223”位置;(7)投入223开关高频保护出口压板;(8)将223开关高频保护高频通道切换开关切换至“221”位置;(9)检查221开关的负荷电流;(10)用223开关合环;(11)检查221开关与223开关确已并列运行(检查两开关所带电流);(12)退出221开关重合闸出口压板;(13)将221开关综合重合闸方式把手切换至“停用”位置;(14)将223开关综合重合闸方式把手由“停用”位置切换至“单相”位置;(15)投入223开关重合闸出口压板;(16)拉开221开关,将221开关转检修。2.2.2用被代开关旁刀闸合环操作方法用被代开关旁刀合环的操作步骤如下:(1)将223开关微机保护定值区切换至与221开关微机保护定值相同区,检查两套保护定值相同;(2)将223开关恢复备用于Ⅰ母,和221开关在同一母线上;(3)退出221开关高频保护跳闸出口压板;(4)将221开关高频保护高频通道切换开关切换至“223”位置;(5)...
