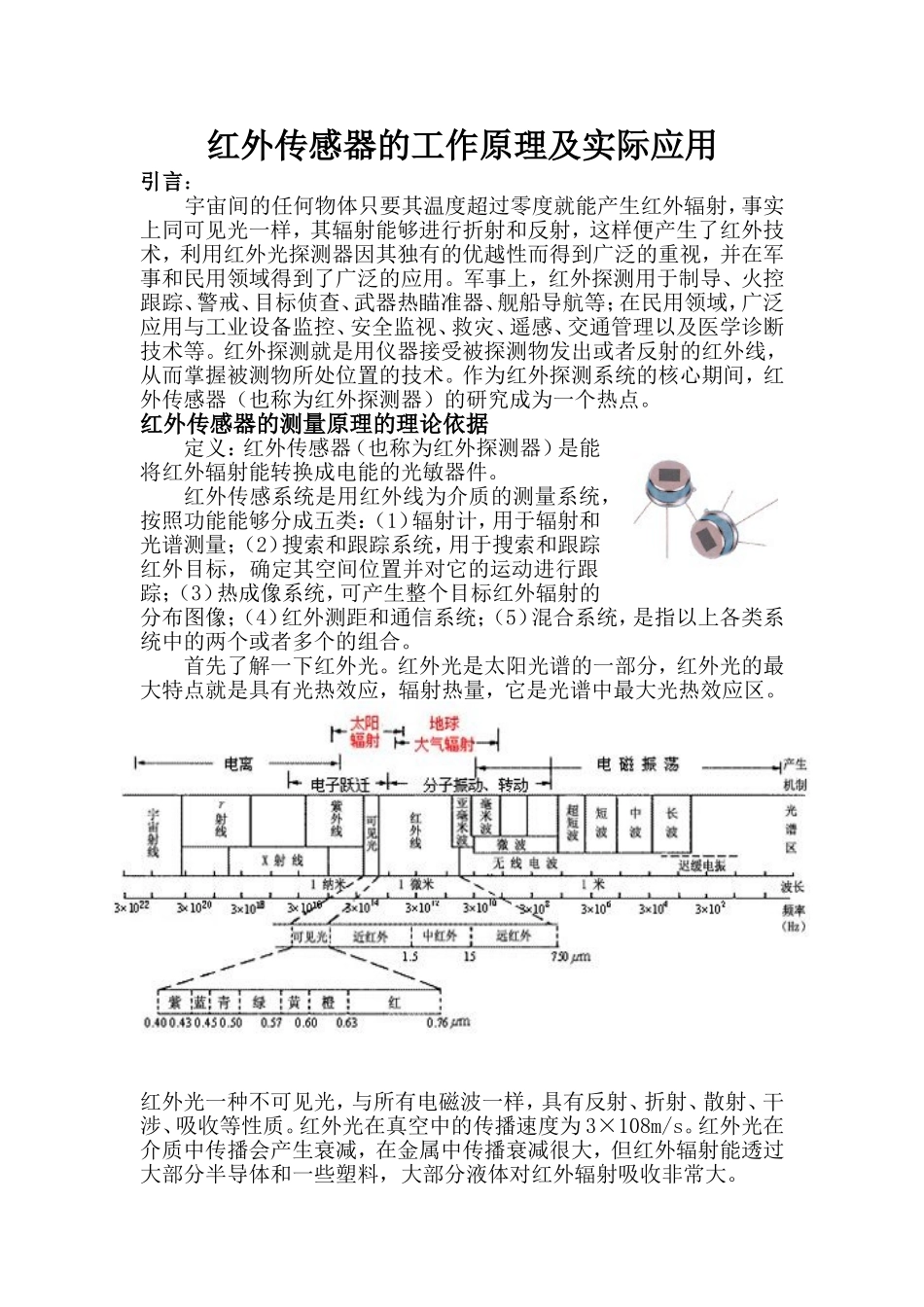

红外传感器的工作原理及实际应用引言：宇宙间的任何物体只要其温度超过零度就能产生红外辐射，事实上同可见光一样，其辐射能够进行折射和反射，这样便产生了红外技术，利用红外光探测器因其独有的优越性而得到广泛的重视，并在军事和民用领域得到了广泛的应用。军事上，红外探测用于制导、火控跟踪、警戒、目标侦查、武器热瞄准器、舰船导航等；在民用领域，广泛应用与工业设备监控、安全监视、救灾、遥感、交通管理以及医学诊断技术等。红外探测就是用仪器接受被探测物发出或者反射的红外线，从而掌握被测物所处位置的技术。作为红外探测系统的核心期间，红外传感器（也称为红外探测器）的研究成为一个热点。红外传感器的测量原理的理论依据定义：红外传感器（也称为红外探测器）是能将红外辐射能转换成电能的光敏器件。红外传感系统是用红外线为介质的测量系统，按照功能能够分成五类：（1）辐射计，用于辐射和光谱测量；（2）搜索和跟踪系统，用于搜索和跟踪红外目标，确定其空间位置并对它的运动进行跟踪；（3）热成像系统，可产生整个目标红外辐射的分布图像；（4）红外测距和通信系统；（5）混合系统，是指以上各类系统中的两个或者多个的组合。首先了解一下红外光。红外光是太阳光谱的一部分，红外光的最大特点就是具有光热效应，辐射热量，它是光谱中最大光热效应区。红外光一种不可见光，与所有电磁波一样，具有反射、折射、散射、干涉、吸收等性质。红外光在真空中的传播速度为3×108m/s。红外光在介质中传播会产生衰减，在金属中传播衰减很大，但红外辐射能透过大部分半导体和一些塑料，大部分液体对红外辐射吸收非常大。不同的气体对其吸收程度各不相同，大气层对不同波长的红外光存在不同的吸收带。研究分析表明，对于波长为1～5μm、8～14μm区域的红外光具有比较大的“透明度”。即这些波长的红外光能较好地穿透大气层。自然界中任何物体，只要其温度在绝对零度之上，都能产生红外光辐射。红外光的光热效应对不同的物体是各不相同的，热能强度也不一样。例如，黑体(能全部吸收投射到其表面的红外辐射的物体)、镜体(能全部反射红外辐射的物体)、透明体(能全部穿透红外辐射的物体)和灰体(能部分反射或吸收红外辐射的物体)将产生不同的光热效应。严格来讲，自然界并不存在黑体、镜体和透明体，而绝大部分物体都属于灰体。上述这些特性就是把红外光辐射技术用于卫星遥感遥测、红外跟踪等军事和科学研究项目的重要理论依据。红外辐射的物理本质是热辐射。物体的温度越高，辐射出来的红外线越多，红外辐射的能量就越强。研究发现，太阳光谱各种单色光的热效应从紫色光到红色光是逐渐增大的，而且最大的热效应出现在红外辐射的频率范围内，因此人们又将红外辐射称为热辐射或热射线。红外辐射的基本定律(1)基尔霍夫定律：在一定温度下，地物单位面积上的辐射通量W和吸收率之比，对于任何物体都是一个常数，并等于该温度下同面积黑体辐射通量W。在给定的温度下，物体的发射率=吸收率（同一波段）吸收率越大，发射率也越大。地物的热辐射强度与温度的四次方成正比，所以，地物微小的温度差异就会引起红外辐射能量的明显变化。这种特征构成了红外遥感的理论基础。(2)玻耳兹曼定律（Stefan-Boltzmann’slaw）：即黑体总辐射通量随温度的增加而迅速增加，它与温度的四次方成正比。因此，温度的微小变化，就会引起辐射通量密度很大的变化。是红外装置测定温度的理论基础。(3)维恩位移定律（Wien’sdisplacementlaw）：随着温度的升高，辐射最大值对应的峰值波长向短波方向移动。红外传感器的工作原理并不复杂，一个典型的传感器系统各部分的实体分别是：（1）待测目标。根据待测目标的红外辐射特性可进行红外系统的设定。（2）大气衰减。待测目标的红外辐射通过地球大气层时，由于气体分子和各种气体以及各种溶胶粒的散射和吸收，将使得红外源发出的红外辐射发生衰减。（3）光学接收器。它接收目标的部分红外辐射并传输给红外传感器。相当于雷达天线，常用是物镜。（4）辐射调制器。对来自待测目标的辐射调制成交变的辐射光，提供目标方位信息，并可滤除大面积的干扰信号。又称调...
