化工原理第三章--重力沉降VIP免费

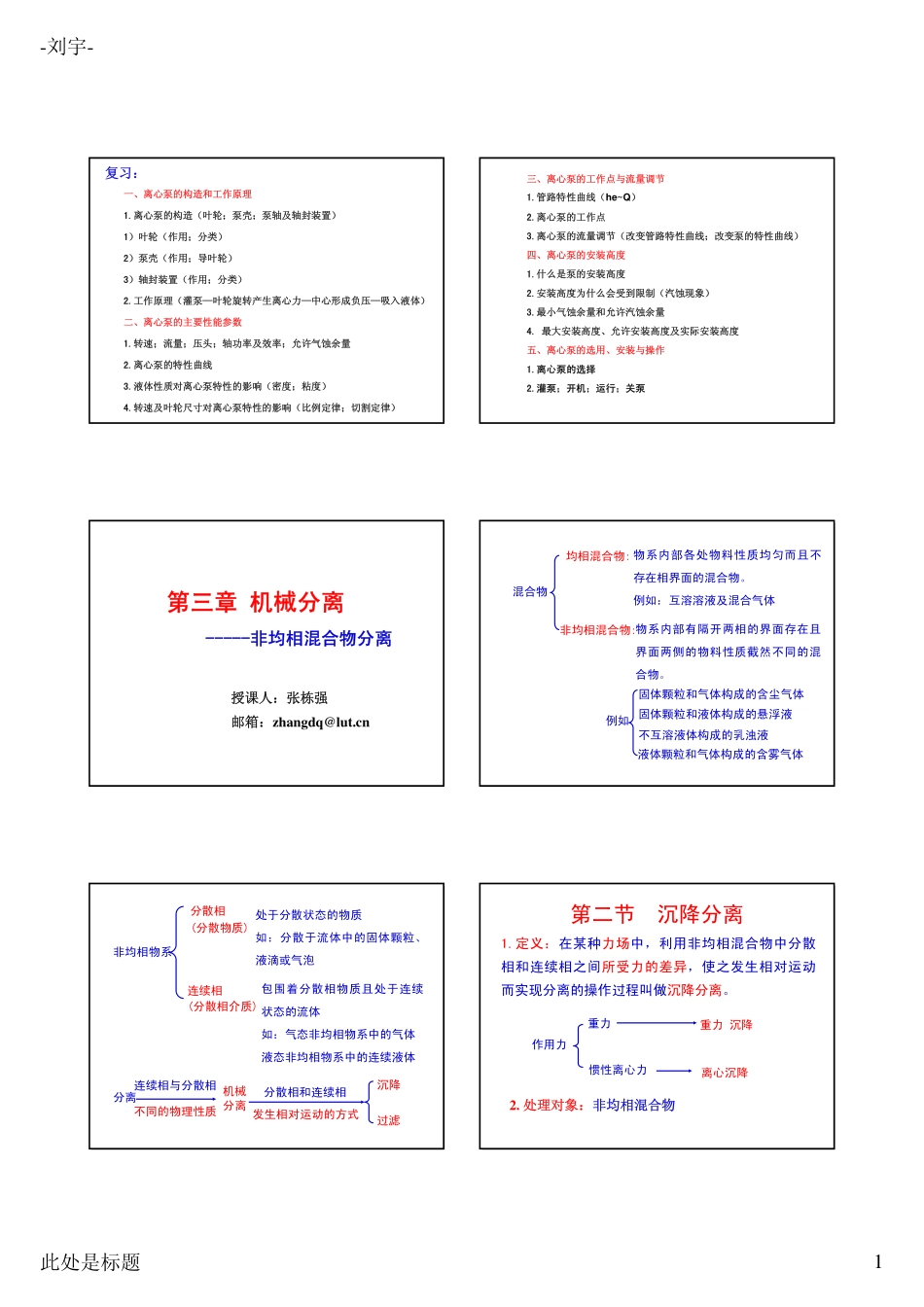

-刘宇-此处是标题1一、离心泵的构造和工作原理1.离心泵的构造（叶轮；泵壳；泵轴及轴封装置）1）叶轮（作用；分类）2）泵壳（作用；导叶轮）3）轴封装置（作用；分类）2.工作原理（灌泵—叶轮旋转产生离心力—中心形成负压—吸入液体）二、离心泵的主要性能参数1.转速；流量；压头；轴功率及效率；允许气蚀余量2.离心泵的特性曲线3.液体性质对离心泵特性的影响（密度；粘度）4.转速及叶轮尺寸对离心泵特性的影响（比例定律；切割定律）复习：三、离心泵的工作点与流量调节1.管路特性曲线（he~Q）2.离心泵的工作点3.离心泵的流量调节（改变管路特性曲线；改变泵的特性曲线）四、离心泵的安装高度1.什么是泵的安装高度2.安装高度为什么会受到限制（汽蚀现象）3.最小气蚀余量和允许汽蚀余量4.最大安装高度、允许安装高度及实际安装高度五、离心泵的选用、安装与操作1.离心泵的选择2.灌泵；开机；运行；关泵第三章机械分离-----非均相混合物分离授课人：张栋强邮箱：zhangdq@lut.cn混合物均相混合物:非均相混合物:物系内部各处物料性质均匀而且不存在相界面的混合物。例如：互溶溶液及混合气体物系内部有隔开两相的界面存在且界面两侧的物料性质截然不同的混合物。例如固体颗粒和气体构成的含尘气体固体颗粒和液体构成的悬浮液不互溶液体构成的乳浊液液体颗粒和气体构成的含雾气体非均相物系分散相(分散物质)处于分散状态的物质如：分散于流体中的固体颗粒、液滴或气泡连续相(分散相介质)包围着分散相物质且处于连续状态的流体如：气态非均相物系中的气体液态非均相物系中的连续液体分离机械分离沉降过滤不同的物理性质连续相与分散相发生相对运动的方式分散相和连续相1.定义：在某种力场中，利用非均相混合物中分散相和连续相之间所受力的差异，使之发生相对运动而实现分离的操作过程叫做沉降分离。作用力重力惯性离心力重力沉降离心沉降第二节沉降分离2.处理对象：非均相混合物-刘宇-此处是标题2重力沉降：在重力场中，非均相混合物各组分所受到的重力不同，从而将各个组分加以分离的方法叫做重力沉降分离。一)自由重力沉降1）球形颗粒的自由沉降设颗粒的密度为ρs，直径为d，流体的密度为ρ，定义：单个颗粒在无限大流体（容器直径大于颗粒直径的100倍以上）中的沉降过程。一、重力沉降原理受力分析：重力；浮力；阻力重力gdFsg36浮力gdFb36而阻力随着颗粒与流体间的相对运动速度而变，可仿照流体流动阻力的计算式写为：22uAFd24dA对球形颗粒2422udFdmaFFFdbgadudgdgdss3223362466(a)1）加速阶段：颗粒开始沉降的瞬间，速度u=0，因此阻力Fd=0，加速沉降，颗粒开始沉降后，u↑→Fd↑→a↓；2）等速阶段：当合力为零时，a=0，之后颗粒匀速沉降。沉降速度：等速阶段中颗粒相对与流体的运动速度，用u0表示当a=0时，u=u0，代入（a）式0246620233udgdgds3)(40sdgu——沉降速度表达式单个颗粒在静止流体中的沉降过程分为两个阶段：2)阻力系数ξ通过因次分析法得知，ξ值是颗粒与流体相对运动时的雷诺数Re0的函数。1820sdu——斯托克斯公式)(Re0f00Redu对于球形颗粒的曲线（图3-2），按Re0值大致分为三个区：a)层流区或斯托克斯(stokes)定律区（10–4＜Re0<2）0Re246.00Re5.186.000Re269.0sgdu——艾伦公式c)湍流区或牛顿定律区（Nuton）（500＜Re0＜2×105）44.0gdus74.10——牛顿公式b)过渡区或艾伦定律区（Allen）（2＜Re0<500）-刘宇-此处是标题33)影响沉降速度的因素①颗粒的体积浓度在前面介绍的各种沉降速度关系式中，当颗粒的体积浓度小于0.2%时，理论计算值的偏差在1%以内，但当颗粒浓度较高时，由于颗粒间相互作用明显，便发生干扰沉降，自由沉降的公式不再适用。②器壁效应当器壁尺寸远远大于颗粒尺寸时，（例如在100倍以上）容器效应可忽略，否则需加以考虑。Dduu1.210'0③颗粒形状的影响psSS球形度对于球形颗粒，φs=1；颗粒形状与球形的差异愈大，球形度φs值愈低。对于非球形...
