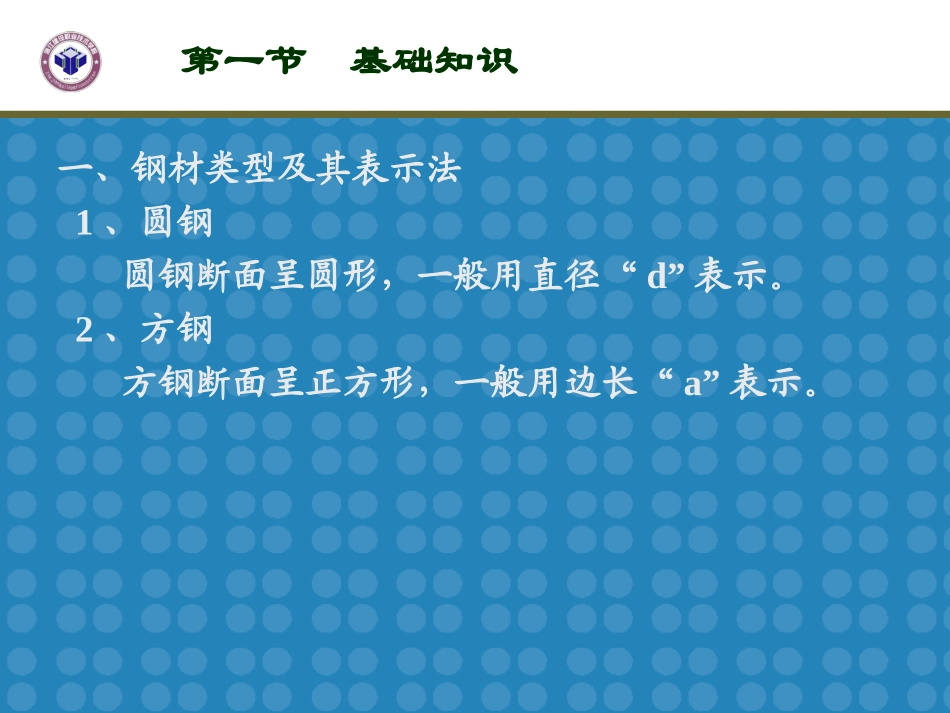

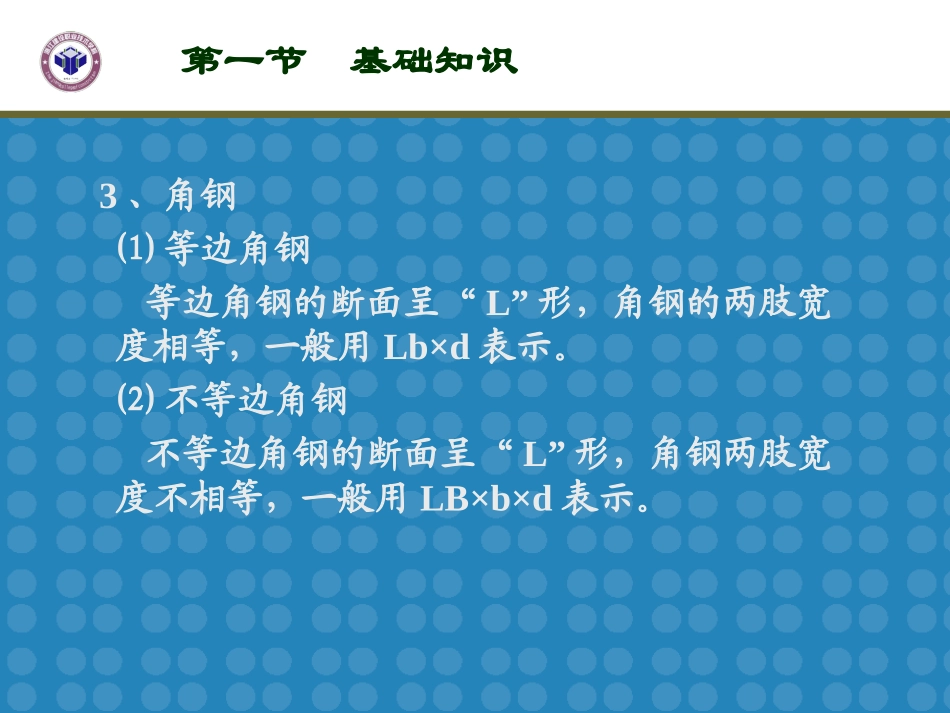

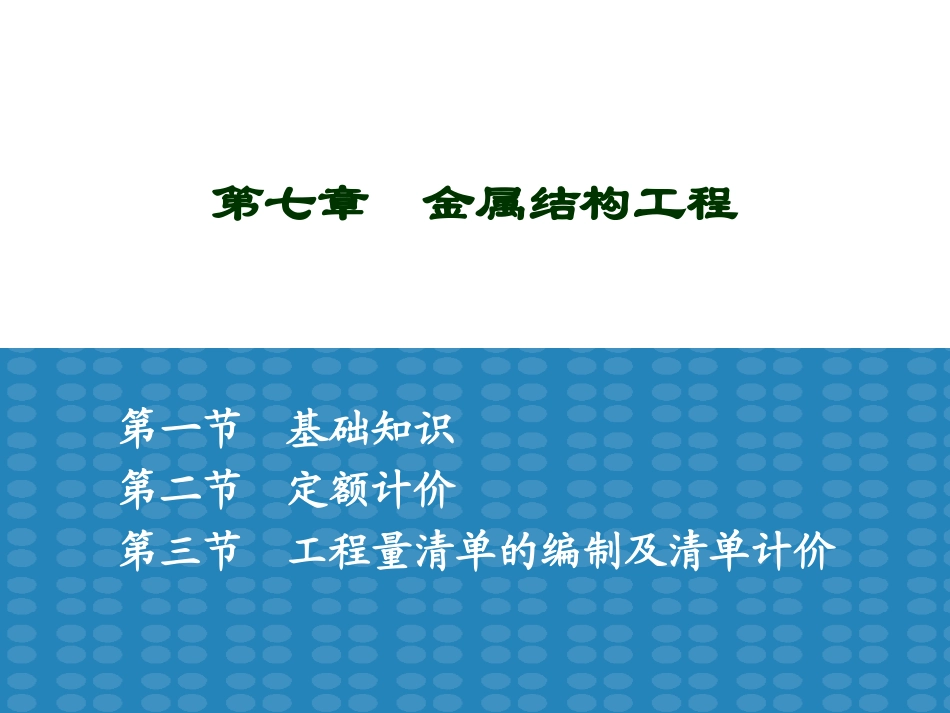

精品课程第七章金属结构工程第一节基础知识第二节定额计价第三节工程量清单的编制及清单计价第一节基础知识一、钢材类型及其表示法1、圆钢圆钢断面呈圆形，一般用直径“d”表示。2、方钢方钢断面呈正方形，一般用边长“a”表示。3、角钢⑴等边角钢等边角钢的断面呈“L”形，角钢的两肢宽度相等，一般用Lb×d表示。⑵不等边角钢不等边角钢的断面呈“L”形，角钢两肢宽度不相等，一般用LB×b×d表示。第一节基础知识4、槽钢槽钢的断面呈“［”形，一般用型号表示，同一型号的槽钢其宽度和厚度均有差别，分别用a、b、c表示。5、工字钢工字钢断面呈工字形，一般用型号表示，同一型号的工字钢其宽度和厚度均有差别，分别用a、b、c表示。第一节基础知识6、钢板钢板的表示方法，一般用厚度来表示，符号为“-δ”其中“-”为钢板代号，δ为板厚。7、扁钢扁钢为长条式钢板，一般宽度均有统一标准，它的表示方法为“-a×δ”，其中“-”表示钢板，a表示钢板宽度，δ表示钢板厚度。8、钢管钢管的一般表示方法用“φD×t×l”来表示。第一节基础知识二、钢材理论重量的计算方法1、各种规格型钢的计算各种型钢包括等边角钢、不等边角钢、槽钢、工字钢等，每米理论重量均可从型钢表中查得。2、钢板的计算钢材的比重为7850kg/m3、7.85g/cm31mm厚钢板每平方米重量为7850kg/m3×0.001m＝7.85kg/m2计算不同厚度钢板时其每平方米理论重量为7.850kg/m2×δ（δ为钢板厚度）第一节基础知识3、扁钢、钢带的计算计算不同厚度扁钢、钢带时其每米理论重量为0.00785×a×δ（a、δ为扁钢宽度及厚度）4、方钢的计算G＝0.00617×a2（a为方钢的边长）5、圆钢的计算G＝0.00617×d2（d为圆钢的直径）6、钢管的计算G＝0.02466×δ×（D－δ）（δ为钢管的壁厚、D为钢管的外径）以上公式：G为每米长度的重量（kg/m），其他计算单位均为mm。第一节基础知识第二节定额计价一、工程量计算规则1、金属构件制作工程量。计量单位“t”，按设计图纸的全部钢材几何尺寸以吨计算，不扣除孔眼、切边、切肢的重量，焊条、螺栓等重量不另增加。不规则或多边形钢板的重量均按其最小外接矩形面积计算。2、钢平台的工程量。计量单位“t”，柱、梁、板、斜撑等的重量应并入钢平台重量内计算；依附于钢平台上的钢扶梯及平台栏杆重量，应按相应的制作定额另行列项计算。走道板套钢板钢平台定额。3、钢扶梯的工程量。计量单位“t”，工程量应包括梯梁、踏步及依附于楼梯上的扶手、栏杆重量。4、型钢栏杆、钢管扶手工程量应合并计算，套钢管栏杆定额，计量单位“t”。第二节定额计价5、钢管柱的工程量。计量单位“t”，柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。6、压型钢板工程量。计量单位“m2”，按设计图示尺寸的铺设（挂）面积计算。不扣除部分：0.3m2以内孔洞的面积，其中楼板不扣除柱和垛、屋面板不扣风帽底座、风道、屋面小气窗和斜沟所占面积。不增加部分：屋面小气窗。第二节定额计价7、制动板的重量并入制动梁计算。8、依附在钢柱上的牛腿及悬臂梁等并入钢柱计算。9、高层金属构件拼装、安装工程量包括20m以下部分。10、紧固高强螺栓及剪力栓钉焊接按设计图示及施工组织设计规定以套计算。11、构件安装、运输工程量按施工图用量以吨计算。12、型钢围墙套栏杆定额，其基础、垫层；挖土等项目应另行计算，套有关章节相应定额。第二节定额计价二、构件制作说明1、本定额适用于现场加工制作，也适用于企业附属加工厂制作的构件。2、本定额的制作是按焊接编制的，钢材及焊条以Q235B为准，如设计采用Q345B等，钢材及焊条单价作相应调整，用量不变。3、除机械加工件及螺栓、铁件以外，设计钢材规格、比例与定额不同时，可按实调整。4、构件制作包括分段制作和整体预装配的工料及机械台班，整体预装配及锚固零星构件使用的螺栓已包括在定额内。现场制作用的台座，按实际发生另行计算。第二节定额计价5、钢管柱内灌注砼套用砼及钢筋砼工程现浇砼柱浇捣定额；φ159以下的钢管柱制作定额只适用于简易棚架结构，简易棚架的屋架套轻钢屋架定额。6、轻钢屋架是指单榀重量在1t以内，且用小型角钢或钢筋；管材作为支撑拉杆的钢...
