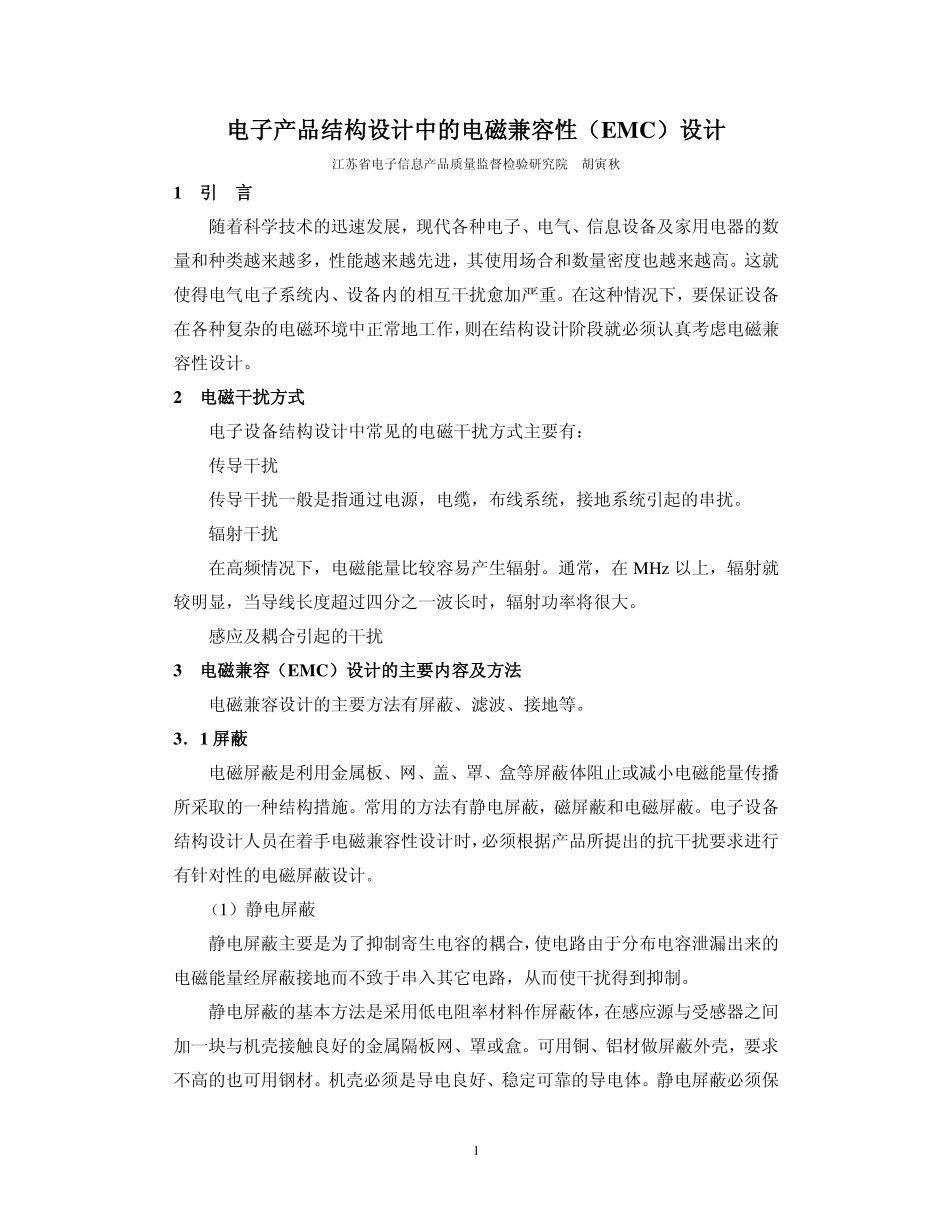

电子产品结构设计中的电磁兼容性(EMC)设计_第1页
1/6

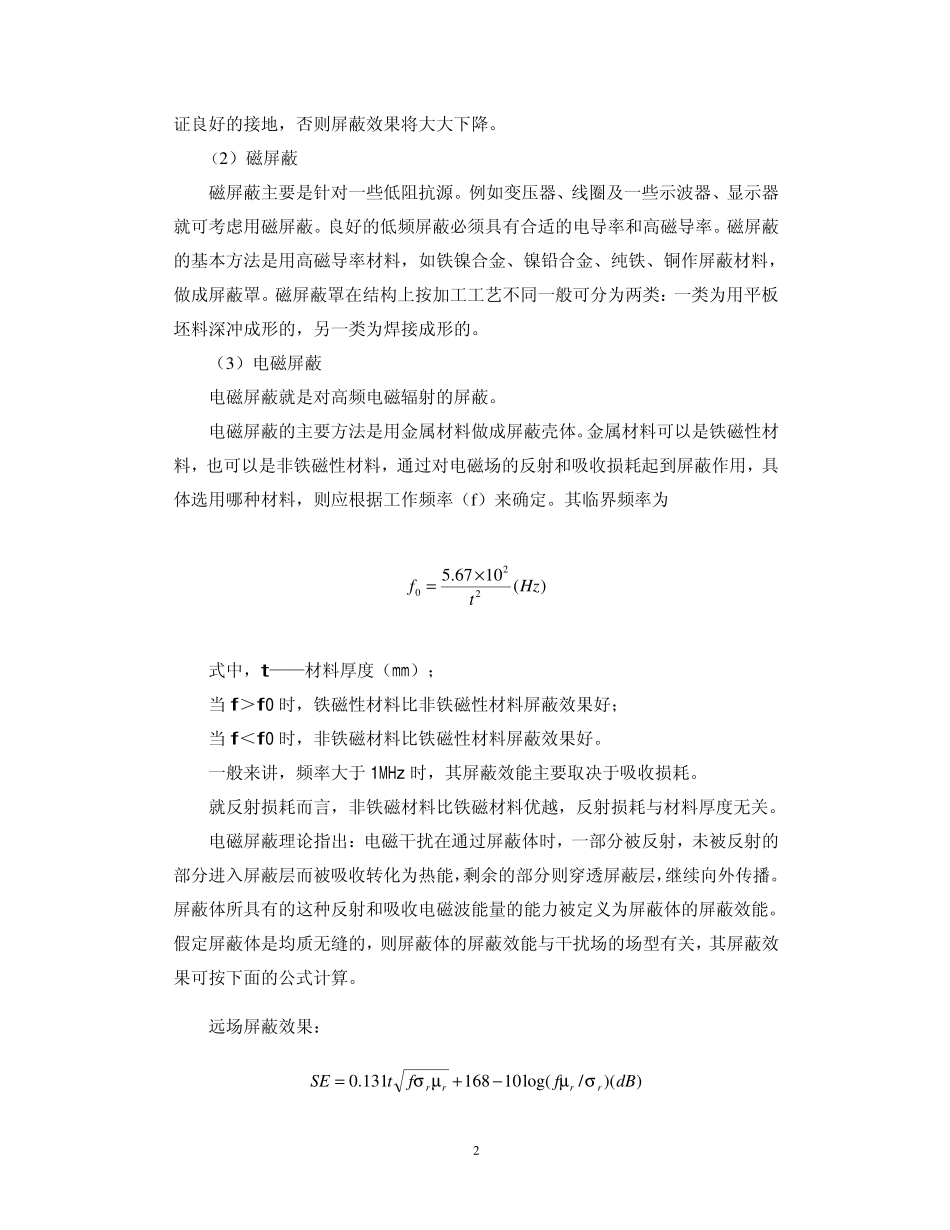

电子产品结构设计中的电磁兼容性(EMC)设计_第2页
2/6

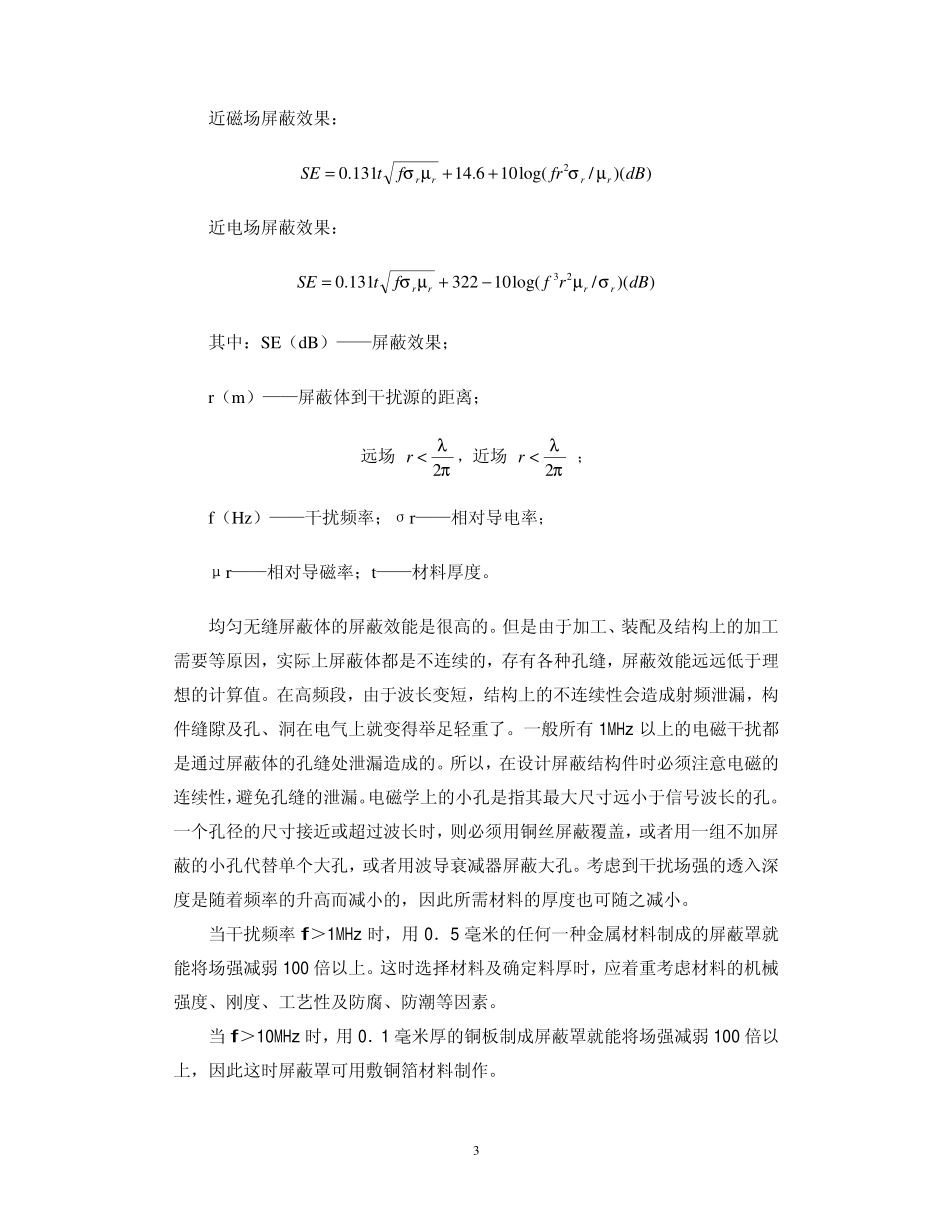

电子产品结构设计中的电磁兼容性(EMC)设计_第3页
3/6
1电子产品结构设计中的电磁兼容性(EMC)设计江苏省电子信息产品质量监督检验研究院胡寅秋1引言随着科学技术的迅速发展,现代各种电子、电气、信息设备及家用电器的数量和种类越来越多,性能越来越先进,其使用场合和数量密度也越来越高。这就使得电气电子系统内、设备内的相互干扰愈加严重。在这种情况下,要保证设备在各种复杂的电磁环境中正常地工作,则在结构设计阶段就必须认真考虑电磁兼容性设计。2电磁干扰方式电子设备结构设计中常见的电磁干扰方式主要有:传导干扰传导干扰一般是指通过电源,电缆,布线系统,接地系统引起的串扰。辐射干扰在高频情况下,电磁能量比较容易产生辐射。通常,在MHz以上,辐射就较明显,当导线长度超过四分之一波长时,辐射功率将很大。感应及耦合引起的干扰3电磁兼容(EMC)设计的主要内容及方法电磁兼容设计的主要方法有屏蔽、滤波、接地等。3.1屏蔽电磁屏蔽是利用金属板、网、盖、罩、盒等屏蔽体阻止或减小电磁能量传播所采取的一种结构措施。常用的方法有静电屏蔽,磁屏蔽和电磁屏蔽。电子设备结构设计人员在着手电磁兼容性设计时,必须根据产品所提出的抗干扰要求进行有针对性的电磁屏蔽设计。(1)静电屏蔽静电屏蔽主要是为了抑制寄生电容的耦合,使电路由于分布电容泄漏出来的电磁能量经屏蔽接地而不致于串入其它电路,从而使干扰得到抑制。静电屏蔽的基本方法是采用低电阻率材料作屏蔽体,在感应源与受感器之间加一块与机壳接触良好的金属隔板网、罩或盒。可用铜、铝材做屏蔽外壳,要求不高的也可用钢材。机壳必须是导电良好、稳定可靠的导电体。静电屏蔽必须保2证良好的接地,否则屏蔽效果将大大下降。(2)磁屏蔽磁屏蔽主要是针对一些低阻抗源。例如变压器、线圈及一些示波器、显示器就可考虑用磁屏蔽。良好的低频屏蔽必须具有合适的电导率和高磁导率。磁屏蔽的基本方法是用高磁导率材料,如铁镍合金、镍铅合金、纯铁、铜作屏蔽材料,做成屏蔽罩。磁屏蔽罩在结构上按加工工艺不同一般可分为两类:一类为用平板坯料深冲成形的,另一类为焊接成形的。(3)电磁屏蔽电磁屏蔽就是对高频电磁辐射的屏蔽。电磁屏蔽的主要方法是用金属材料做成屏蔽壳体。金属材料可以是铁磁性材料,也可以是非铁磁性材料,通过对电磁场的反射和吸收损耗起到屏蔽作用,具体选用哪种材料,则应根据工作频率(f)来确定。其临界频率为)(1067.5220Hztf×=式中,t——材料厚度(mm);当f>f0时,铁磁性材料比非铁磁性材料屏蔽效果好;当f<f0时,非铁磁材料比铁磁性材料屏蔽效果好。一般来讲,频率大于1MHz时,其屏蔽效能主要取决于吸收损耗。就反射损耗而言,非铁磁材料比铁磁材料优越,反射损耗与材料厚度无关。电磁屏蔽理论指出:电磁干扰在通过屏蔽体时,一部分被反射,未被反射的部分进入屏蔽层而被吸收转化为热能,剩余的部分则穿透屏蔽层,继续向外传播。屏蔽体所具有的这种反射和吸收电磁波能量的能力被定义为屏蔽体的屏蔽效能。假定屏蔽体是均质无缝的,则屏蔽体的屏蔽效能与干扰场的场型有关,其屏蔽效果可按下面的公式计算。远场屏蔽效果:))(/log(10168131.0dBfftSErrrrσµµσ−+=3近磁场屏蔽效果:))(/log(106.14131.02dBfrftSErrrrµσµσ++=近电场屏蔽效果:))(/log(10322131.023dBrfftSErrrrσµµσ−+=其中:SE(dB)——屏蔽效果;r(m)——屏蔽体到干扰源的距离;远场πλ2
