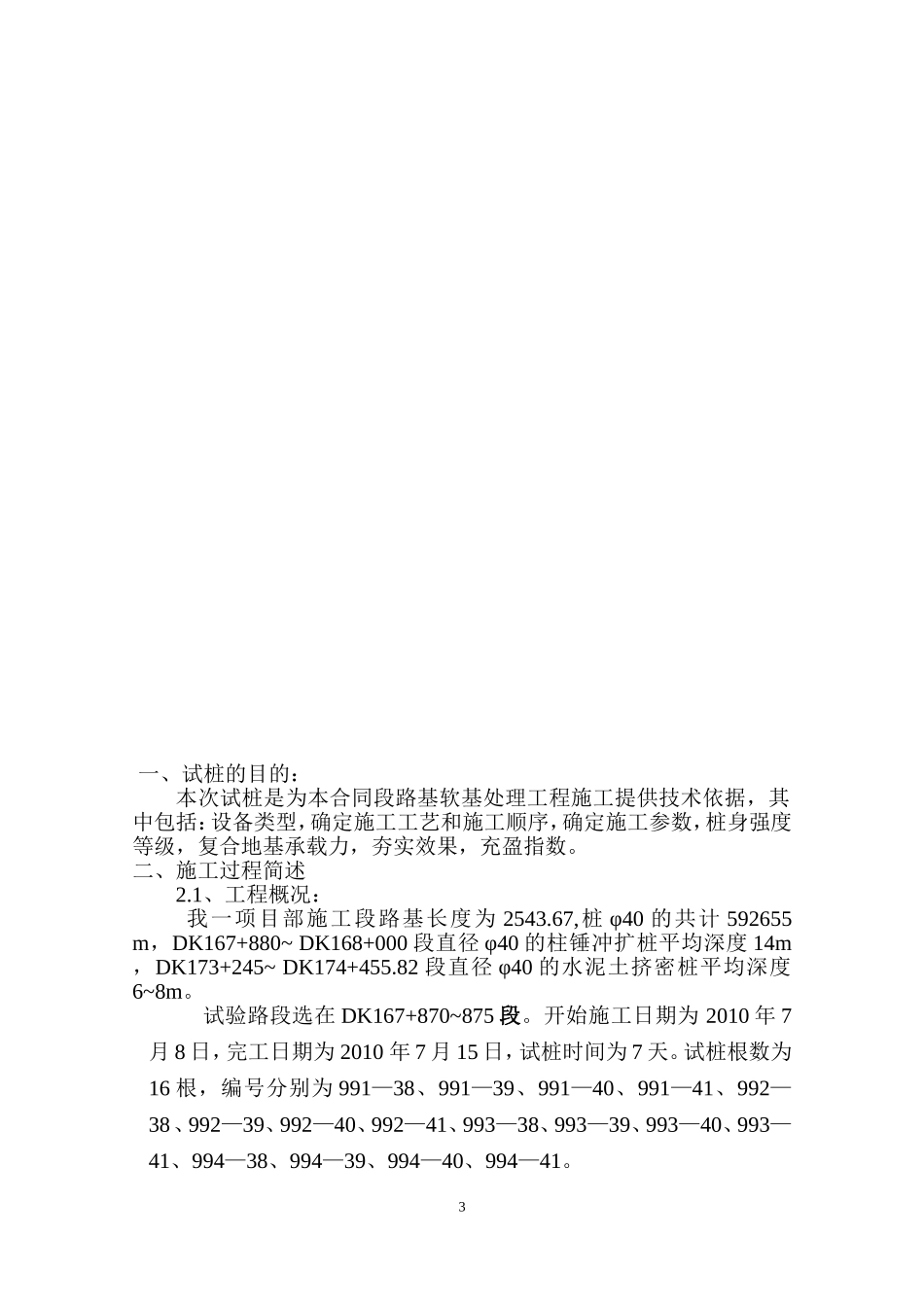

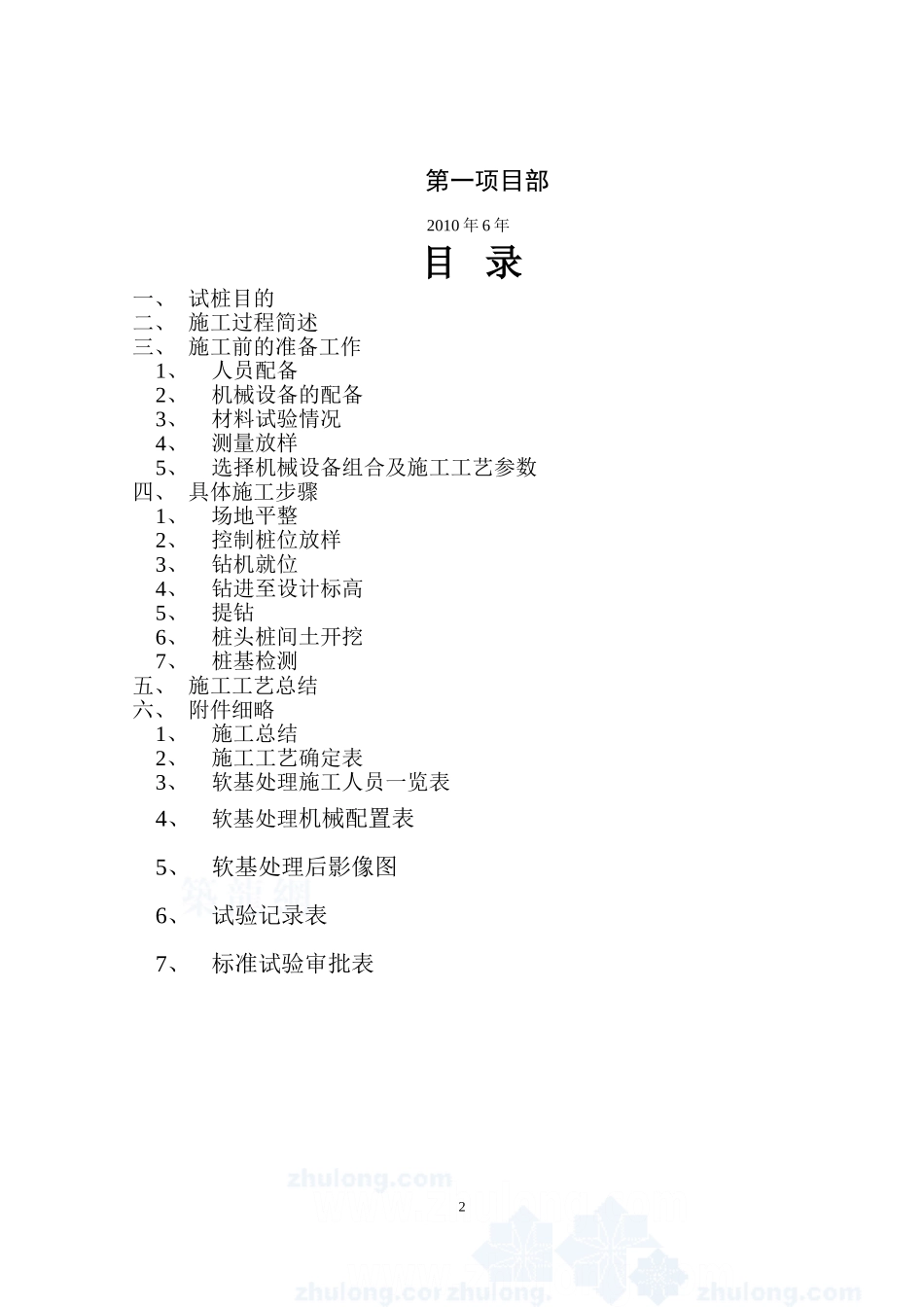

大西铁路客专工程站前1标第一项目部柱锤冲扩桩施工工艺总结编编制：审核：审批：中铁二十五局大西客运专线站前1标1第一项目部2010年6年目录一、试桩目的二、施工过程简述三、施工前的准备工作1、人员配备2、机械设备的配备3、材料试验情况4、测量放样5、选择机械设备组合及施工工艺参数四、具体施工步骤1、场地平整2、控制桩位放样3、钻机就位4、钻进至设计标高5、提钻6、桩头桩间土开挖7、桩基检测五、施工工艺总结六、附件细略1、施工总结2、施工工艺确定表3、软基处理施工人员一览表4、软基处理机械配置表5、软基处理后影像图6、试验记录表7、标准试验审批表2一、试桩的目的：本次试桩是为本合同段路基软基处理工程施工提供技术依据，其中包括：设备类型，确定施工工艺和施工顺序，确定施工参数，桩身强度等级，复合地基承载力，夯实效果，充盈指数。二、施工过程简述2.1、工程概况：我一项目部施工段路基长度为2543.67,桩φ40的共计592655m，DK167+880~DK168+000段直径φ40的柱锤冲扩桩平均深度14m，DK173+245~DK174+455.82段直径φ40的水泥土挤密桩平均深度6~8m。试验路段选在DK167+870~875段。开始施工日期为2010年7月8日，完工日期为2010年7月15日，试桩时间为7天。试桩根数为16根，编号分别为991—38、991—39、991—40、991—41、992—38、992—39、992—40、992—41、993—38、993—39、993—40、993—41、994—38、994—39、994—40、994—41。32.2、试桩前的准备工作：1、人员配备本路段施工的施工人员、技术人员，试验人员、质检人员、测量人员及机械操作人员均以到位。主要人员及劳动力配备如下：软基处理主要人员一览表主要施工人员姓名性别年龄职称学历及专业从事本工作年限及业绩作业组负责人郭实路男60工程师土木工程22年路基工程师谷龙男31工程师本科工民建11年质检工程师徐烈群男30工程师大专土木工程7年试验工程师毕富国男36工程师大专工民建13年测量工程师任廷斌男48工程师高中工程测量学29年质检员卢培男26助工本科土木工程4年蒋轶琼女26技术员本科生物科学3年测量员杨森森男25技术员大专工程测量学3年张著豪男22技术员中专工程勘察技术2年武国峰男36工程师大专工程测量学15年试验员姚俊男27技术员本科土木工程3年伍光亮男28技术员本科统计学5年黄海珍女24技术员大专模具设计2年机械操作手刘在双男48高中12年李禄平男42高中9年秦培伟男27高中7年亢志伟男22初中3年4软基处理施工机械配置表序号机械名称数量型号产地购置日期主要性能指标1导杆式夯实机1DD30A浙江08年12月良好2柱状锤2DD32浙江09年3月良好3发电机1CGF250上海09年5月良好4运输车415m3太原19年5月良好5挖掘机1PC300日本08年5月良好6装载机1LG50柳州10年4月良好7集料拌合站1WCB600山东10年4月良好四，具体施工概况本次试桩位置选定在DK167+870~DK167+875处，铁路征地界范围内，地质状况依次为第四系上更新统坡洪积层新黄土、中更新统坡洪积层老黄土；试桩数量16根，设计桩长14m，桩径大于0.5m，桩间距1.0m，正方形布置；桩体混合料在忻州市金山铺集料拌合站集中拌合，采用自卸车运输，运输过程中用篷布覆盖。施工工艺流程⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。⑵施工前清除地表耕植土，平整场地，清除障碍物，标记处理场地范围那地下构造物及管线。5⑶测量放线，定出控制轴线、打桩场地边线并标识。4.1施工工艺⑴机具就位：施工机具就位，使柱锤对准桩位。⑵成孔：采用柴油打夯桩机钻孔成孔，成孔直径500mm，深度达到设计14.5米,柱锤冲扩桩的成桩用柴油打夯桩机,是将备制好的水泥土分层填入预钻孔内，再用600KG柱状锤进行夯实。每米成桩不少于三层。成桩桩体基本呈园柱体，顶部平整，平均桩径≥650mm。成孔机械表面有明显的进尺标记，现场通过在17米管桩上定14.5米标识，以此来控制成孔深度.⑶孔内填料、成桩：用标准料斗或运料车将拌和好的填料分层填入桩孔，用柱锤夯实形成桩体。锤的质量、锤长、落距在确定的情况下，通过工艺试验确定分层填料量、夯击次数。每个桩孔应夯填至桩顶设计标高以上至少0.5m，其上部桩孔宜用原槽土夯封。施工中设技术人员作好每根桩的记录，...
