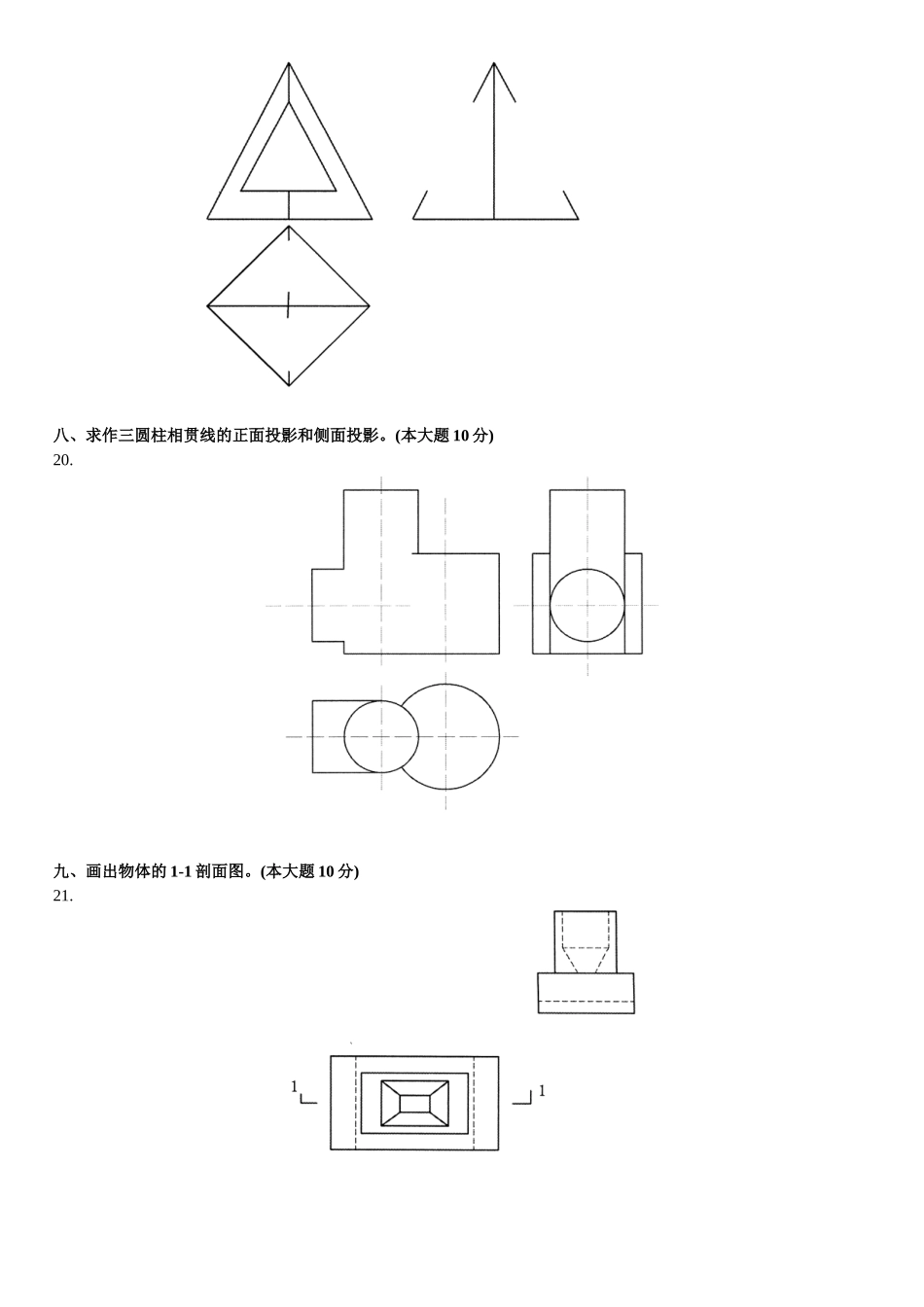

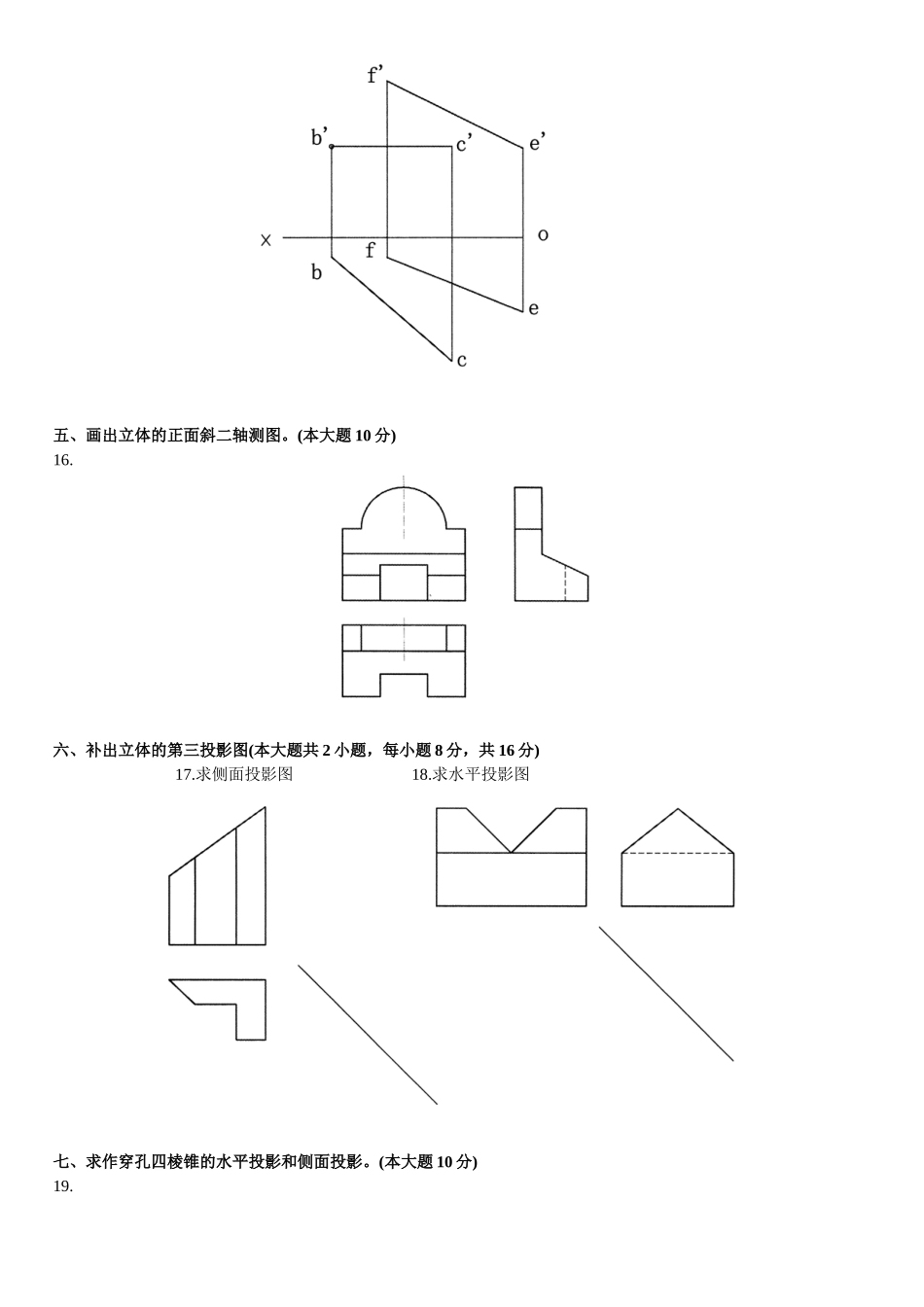

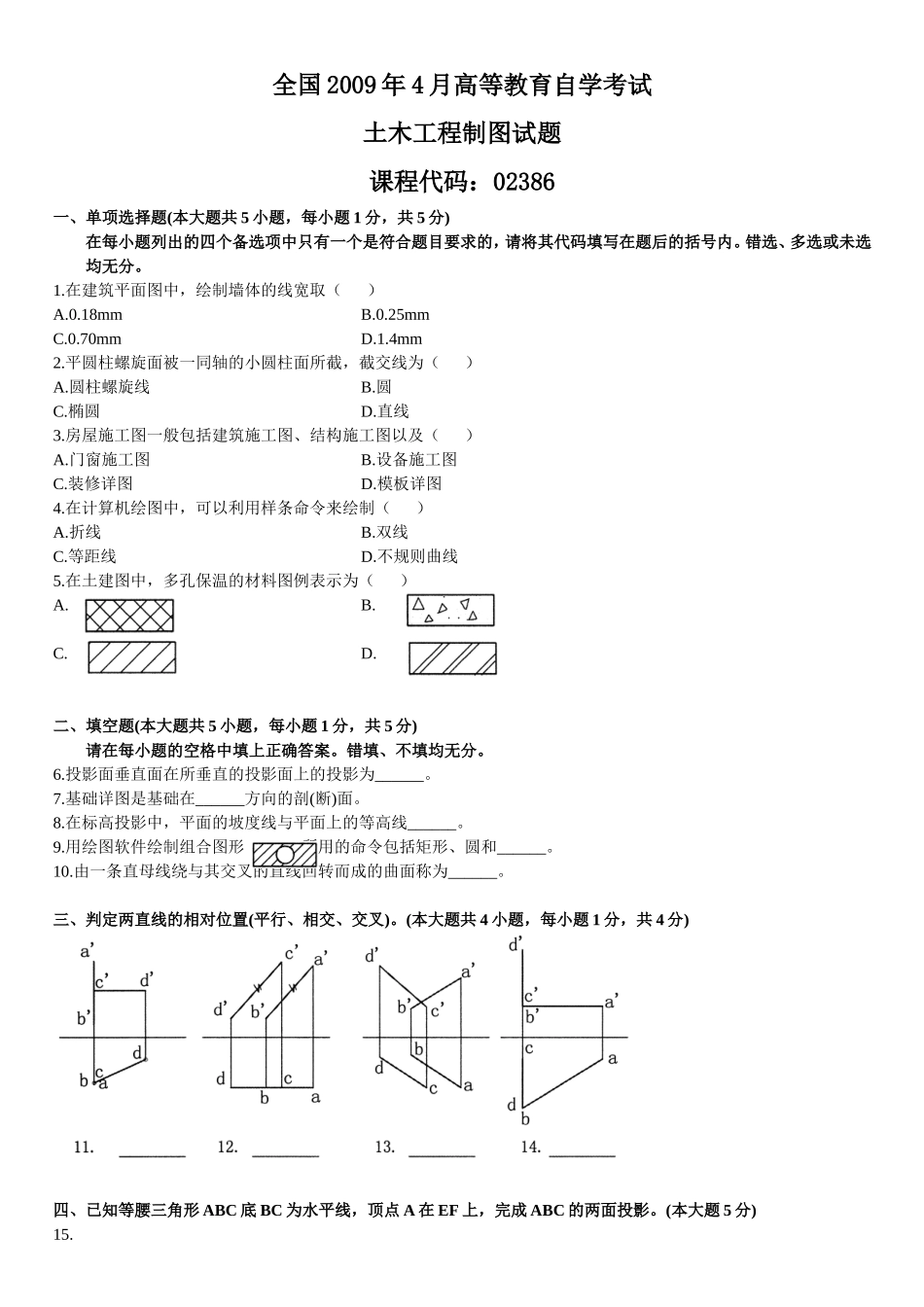

全国2009年4月高等教育自学考试土木工程制图试题课程代码:02386一、单项选择题(本大题共5小题,每小题1分,共5分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。错选、多选或未选均无分。1.在建筑平面图中,绘制墙体的线宽取()A.0.18mmB.0.25mmC.0.70mmD.1.4mm2.平圆柱螺旋面被一同轴的小圆柱面所截,截交线为()A.圆柱螺旋线B.圆C.椭圆D.直线3.房屋施工图一般包括建筑施工图、结构施工图以及()A.门窗施工图B.设备施工图C.装修详图D.模板详图4.在计算机绘图中,可以利用样条命令来绘制()A.折线B.双线C.等距线D.不规则曲线5.在土建图中,多孔保温的材料图例表示为()A.B.C.D.二、填空题(本大题共5小题,每小题1分,共5分)请在每小题的空格中填上正确答案。错填、不填均无分。6.投影面垂直面在所垂直的投影面上的投影为______。7.基础详图是基础在______方向的剖(断)面。8.在标高投影中,平面的坡度线与平面上的等高线______。9.用绘图软件绘制组合图形,所用的命令包括矩形、圆和______。10.由一条直母线绕与其交叉的直线回转而成的曲面称为______。三、判定两直线的相对位置(平行、相交、交叉)。(本大题共4小题,每小题1分,共4分)四、已知等腰三角形ABC底BC为水平线,顶点A在EF上,完成ABC的两面投影。(本大题5分)15.五、画出立体的正面斜二轴测图。(本大题10分)16.六、补出立体的第三投影图(本大题共2小题,每小题8分,共16分)17.求侧面投影图18.求水平投影图七、求作穿孔四棱锥的水平投影和侧面投影。(本大题10分)19.八、求作三圆柱相贯线的正面投影和侧面投影。(本大题10分)20.九、画出物体的1-1剖面图。(本大题10分)21.十、画出建筑形体的两点透视图。(本大题10分)22.十一、补全梁的断面2-2.3-3;画全成型钢筋图(1#、3#钢筋,尺寸不注);写出采用计算机绘制该图时,要用到的编辑和绘图命令。(本大题共15分)23.
