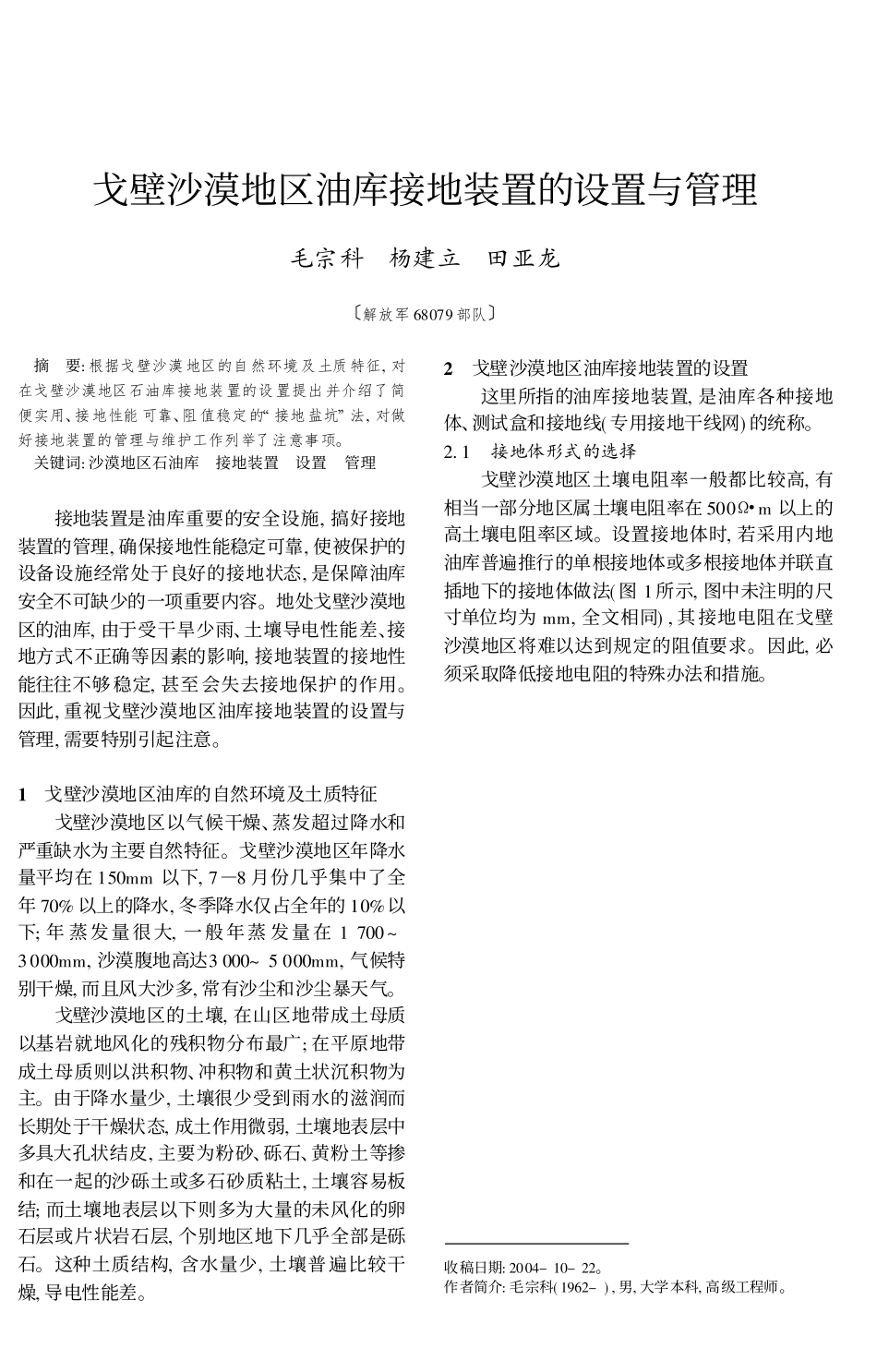

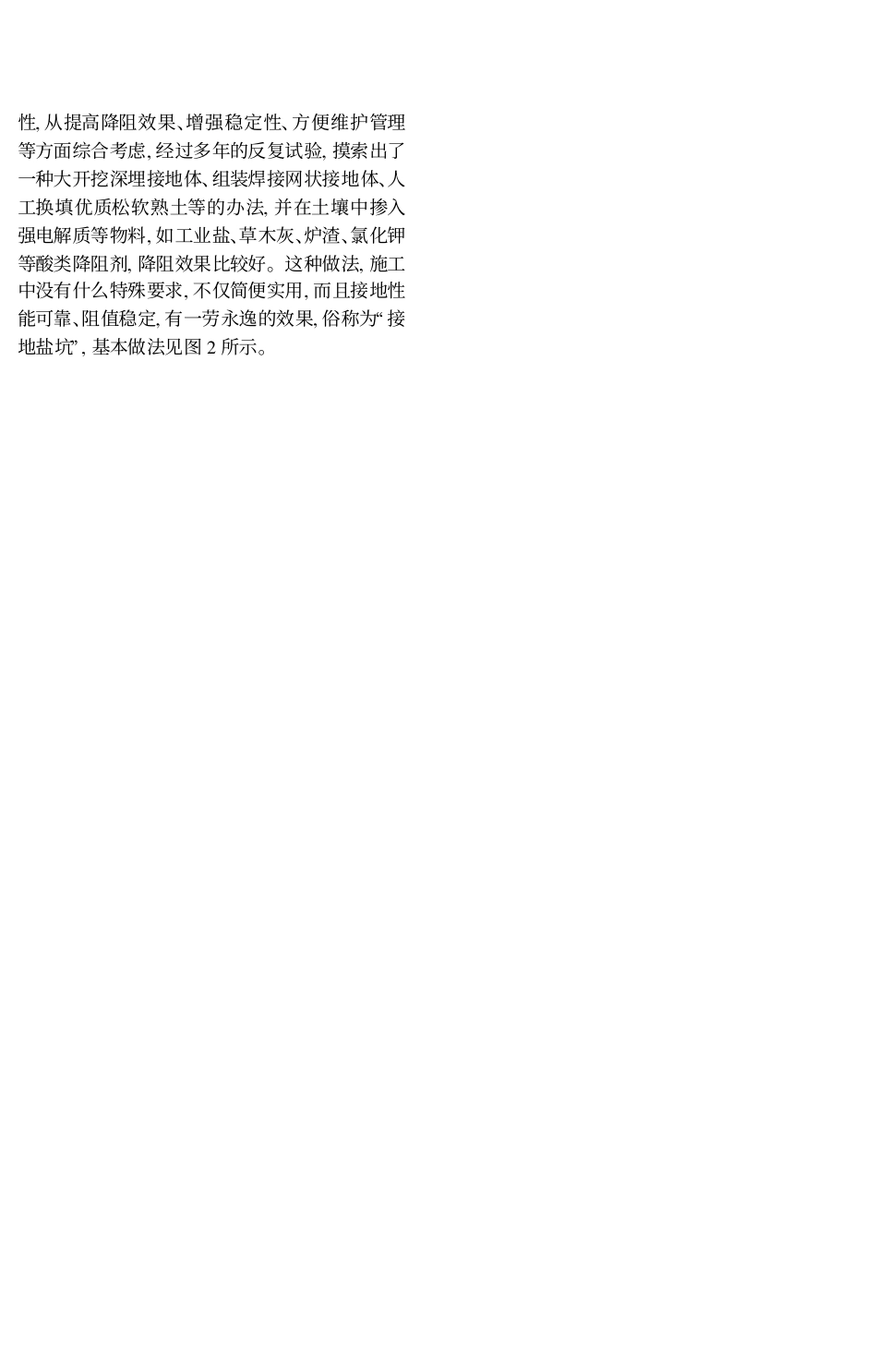

戈壁沙漠地区油库接地装置的设置与管理毛宗科杨建立田亚龙1解放军68079部队2收稿日期:2004-10-22。作者简介:毛宗科(1962-),男,大学本科,高级工程师。摘要:根据戈壁沙漠地区的自然环境及土质特征,对在戈壁沙漠地区石油库接地装置的设置提出并介绍了简便实用、接地性能可靠、阻值稳定的/接地盐坑0法,对做好接地装置的管理与维护工作列举了注意事项。关键词:沙漠地区石油库接地装置设置管理接地装置是油库重要的安全设施,搞好接地装置的管理,确保接地性能稳定可靠,使被保护的设备设施经常处于良好的接地状态,是保障油库安全不可缺少的一项重要内容。地处戈壁沙漠地区的油库,由于受干旱少雨、土壤导电性能差、接地方式不正确等因素的影响,接地装置的接地性能往往不够稳定,甚至会失去接地保护的作用。因此,重视戈壁沙漠地区油库接地装置的设置与管理,需要特别引起注意。1戈壁沙漠地区油库的自然环境及土质特征戈壁沙漠地区以气候干燥、蒸发超过降水和严重缺水为主要自然特征。戈壁沙漠地区年降水量平均在150mm以下,7)8月份几乎集中了全年70%以上的降水,冬季降水仅占全年的10%以下;年蒸发量很大,一般年蒸发量在1700~3000mm,沙漠腹地高达3000~5000mm,气候特别干燥,而且风大沙多,常有沙尘和沙尘暴天气。戈壁沙漠地区的土壤,在山区地带成土母质以基岩就地风化的残积物分布最广;在平原地带成土母质则以洪积物、冲积物和黄土状沉积物为主。由于降水量少,土壤很少受到雨水的滋润而长期处于干燥状态,成土作用微弱,土壤地表层中多具大孔状结皮,主要为粉砂、砾石、黄粉土等掺和在一起的沙砾土或多石砂质粘土,土壤容易板结;而土壤地表层以下则多为大量的未风化的卵石层或片状岩石层,个别地区地下几乎全部是砾石。这种土质结构,含水量少,土壤普遍比较干燥,导电性能差。2戈壁沙漠地区油库接地装置的设置这里所指的油库接地装置,是油库各种接地体、测试盒和接地线(专用接地干线网)的统称。2.1接地体形式的选择戈壁沙漠地区土壤电阻率一般都比较高,有相当一部分地区属土壤电阻率在5008#m以上的高土壤电阻率区域。设置接地体时,若采用内地油库普遍推行的单根接地体或多根接地体并联直插地下的接地体做法(图1所示,图中未注明的尺寸单位均为mm,全文相同),其接地电阻在戈壁沙漠地区将难以达到规定的阻值要求。因此,必须采取降低接地电阻的特殊办法和措施。图1接地装置做法示意图1)测试断开点螺栓(M10,镀锌);2)接地测试盒(井);3)接地引线(-40@4或<12,镀锌);4)接地体(DN50钢管或L50@5角铁,镀锌);5)防腐沥青绝缘段(长约5m)降低接地电阻的办法和措施比较多,如:换填土法、化学处理法、深埋接地体法、外引接地体法等等。就其降阻原理而言,目的主要有两个:一是增大接地体与土壤的有效接触面积,增强可靠性和长久性;二是改善接地体周围土壤特性,降低土壤电阻率。根据戈壁沙漠地区自然环境及土质特#32#安全技术#毛宗科杨建立田亚龙#戈壁沙漠地区油库接地装置的设置与管理性,从提高降阻效果、增强稳定性、方便维护管理等方面综合考虑,经过多年的反复试验,摸索出了一种大开挖深埋接地体、组装焊接网状接地体、人工换填优质松软熟土等的办法,并在土壤中掺入强电解质等物料,如工业盐、草木灰、炉渣、氯化钾等酸类降阻剂,降阻效果比较好。这种做法,施工中没有什么特殊要求,不仅简便实用,而且接地性能可靠、阻值稳定,有一劳永逸的效果,俗称为/接地盐坑0,基本做法见图2所示。图2/接地盐坑0做法示意图1)测试断开点螺栓(M10,镀锌);2)接地测试盒(井);3)浇水的土围堰(长5000宽5000高200);4)接地引线(-40@4或<12,镀锌);5)接地体(DN50钢管或L50@5角铁,镀锌);6)填埋化学物、炉渣等熟土;7)防腐沥青绝缘段(长约5m);2.2接地线铺设方式的选择/接地盐坑0的缺点是材料用量大、建设成本高,施工费时费工,因此只能有限量设置。那么,既要保证油库设备设施的可靠接地,又要达到经济节约的要求,具体的做法是:在满足标准规定的前提下,尽量压缩/接地盐坑0的数量,在高标准、高质量建设/接地盐坑0的基础上,把主要功夫放在接地体与接地体、接地体与保护设备的可靠连接上,按照/三相五线制0的要求,将变压器中性点与每个接地体相连接,形成专用接地干线网,...
