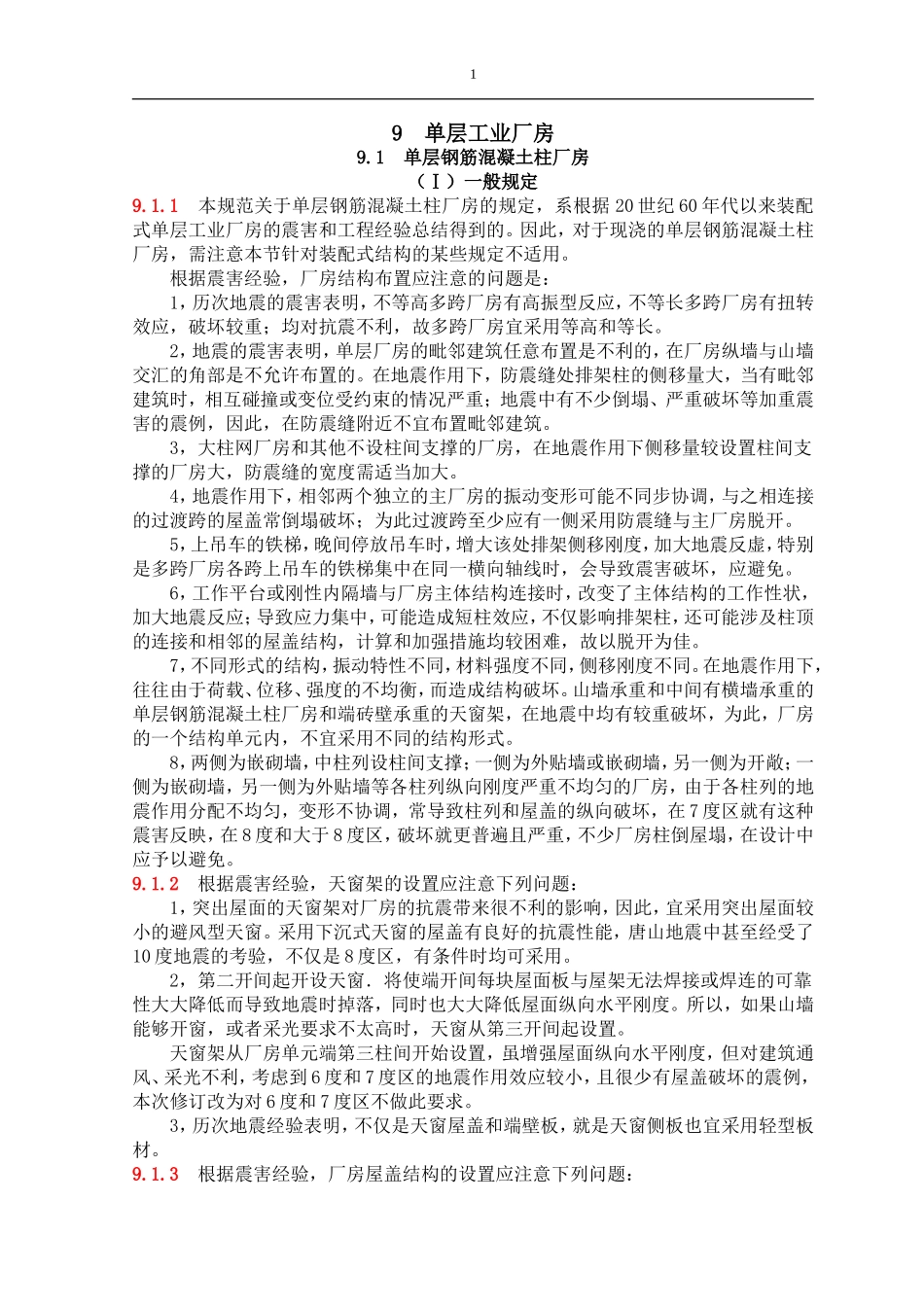

19单层工业厂房9.1单层钢筋混凝土柱厂房（Ⅰ）一般规定9.1.1本规范关于单层钢筋混凝土柱厂房的规定，系根据20世纪60年代以来装配式单层工业厂房的震害和工程经验总结得到的。因此，对于现浇的单层钢筋混凝土柱厂房，需注意本节针对装配式结构的某些规定不适用。根据震害经验，厂房结构布置应注意的问题是：1，历次地震的震害表明，不等高多跨厂房有高振型反应，不等长多跨厂房有扭转效应，破坏较重；均对抗震不利，故多跨厂房宜采用等高和等长。2，地震的震害表明，单层厂房的毗邻建筑任意布置是不利的，在厂房纵墙与山墙交汇的角部是不允许布置的。在地震作用下，防震缝处排架柱的侧移量大，当有毗邻建筑时，相互碰撞或变位受约束的情况严重；地震中有不少倒塌、严重破坏等加重震害的震例，因此，在防震缝附近不宜布置毗邻建筑。3，大柱网厂房和其他不设柱间支撑的厂房，在地震作用下侧移量较设置柱间支撑的厂房大，防震缝的宽度需适当加大。4，地震作用下，相邻两个独立的主厂房的振动变形可能不同步协调，与之相连接的过渡跨的屋盖常倒塌破坏；为此过渡跨至少应有一侧采用防震缝与主厂房脱开。5，上吊车的铁梯，晚间停放吊车时，增大该处排架侧移刚度，加大地震反虚，特别是多跨厂房各跨上吊车的铁梯集中在同一横向轴线时，会导致震害破坏，应避免。6，工作平台或刚性内隔墙与厂房主体结构连接时，改变了主体结构的工作性状，加大地震反应；导致应力集中，可能造成短柱效应，不仅影响排架柱，还可能涉及柱顶的连接和相邻的屋盖结构，计算和加强措施均较困难，故以脱开为佳。7，不同形式的结构，振动特性不同，材料强度不同，侧移刚度不同。在地震作用下，往往由于荷载、位移、强度的不均衡，而造成结构破坏。山墙承重和中间有横墙承重的单层钢筋混凝土柱厂房和端砖壁承重的天窗架，在地震中均有较重破坏，为此，厂房的一个结构单元内，不宜采用不同的结构形式。8，两侧为嵌砌墙，中柱列设柱间支撑；一侧为外贴墙或嵌砌墙，另一侧为开敞；一侧为嵌砌墙，另一侧为外贴墙等各柱列纵向刚度严重不均匀的厂房，由于各柱列的地震作用分配不均匀，变形不协调，常导致柱列和屋盖的纵向破坏，在7度区就有这种震害反映，在8度和大于8度区，破坏就更普遍且严重，不少厂房柱倒屋塌，在设计中应予以避免。9.1.2根据震害经验，天窗架的设置应注意下列问题：1，突出屋面的天窗架对厂房的抗震带来很不利的影响，因此，宜采用突出屋面较小的避风型天窗。采用下沉式天窗的屋盖有良好的抗震性能，唐山地震中甚至经受了10度地震的考验，不仅是8度区，有条件时均可采用。2，第二开间起开设天窗．将使端开间每块屋面板与屋架无法焊接或焊连的可靠性大大降低而导致地震时掉落，同时也大大降低屋面纵向水平刚度。所以，如果山墙能够开窗，或者采光要求不太高时，天窗从第三开间起设置。天窗架从厂房单元端第三柱间开始设置，虽增强屋面纵向水平刚度，但对建筑通风、采光不利，考虑到6度和7度区的地震作用效应较小，且很少有屋盖破坏的震例，本次修订改为对6度和7度区不做此要求。3，历次地震经验表明，不仅是天窗屋盖和端壁板，就是天窗侧板也宜采用轻型板材。9.1.3根据震害经验，厂房屋盖结构的设置应注意下列问题：21，轻型大型屋面板无檩屋盖和钢筋混凝土有檩屋盖的抗震性能好，经过8～10度强烈地震考验，有条件时可采用。2，唐山地震震害统计分析表明，屋盖的震害破坏程度与屋盖承重结构的形式密切相关，根据8～11度地震的震害调查统计发现：梯形屋架屋盖共调查91跨，全部或大部倒塌41跨，部分或局部倒塌11跨，共计52跨，占56.7%；拱形屋架屋盖共调查151跨，全部或大部倒塌13跨，部分或局部倒塌16跨，共计29跨，占19.2%；屋面粱屋盖共调查168跨，全部或大部倒塌11跨，部分或局部倒塌17跨，共计28跨，占16.7%。另外，采用下沉式屋架的屋盖，经8～10度强烈地震的考验，没有破坏的震例。为此，提出厂房宜采用低重心的屋盖承重结构。3，拼块式的预应力混凝土和钢筋混凝土屋架（屋面梁）的结构整体性差，在唐山地震中其破坏率和破坏程度均较整榀式重得多。因此，在地震区不宜采用。4，预应力混凝土和钢筋混...
