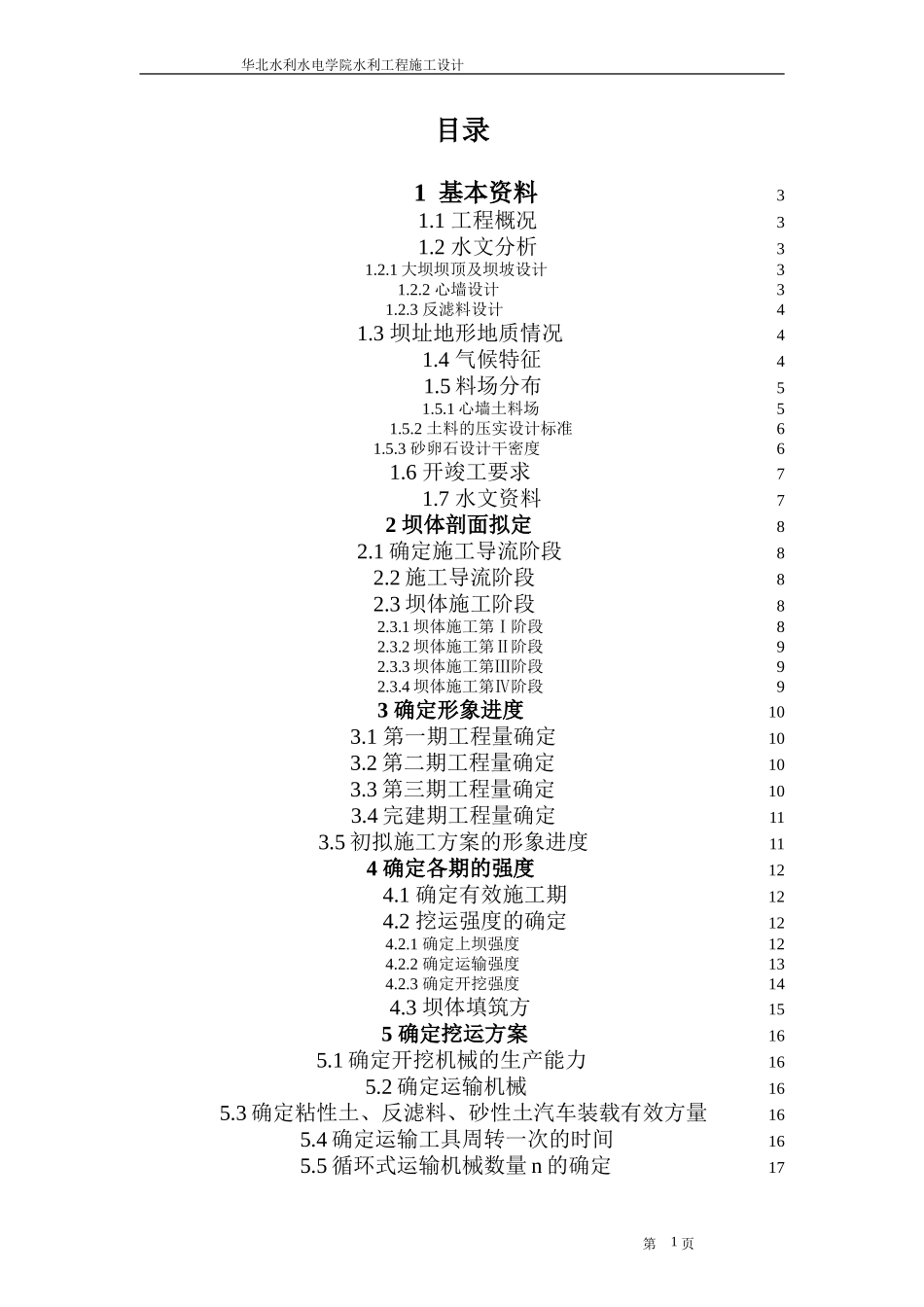

华北水利水电学院水利工程施工设计目录1基本资料31.1工程概况31.2水文分析31.2.1大坝坝顶及坝坡设计31.2.2心墙设计31.2.3反滤料设计41.3坝址地形地质情况41.4气候特征41.5料场分布51.5.1心墙土料场51.5.2土料的压实设计标准61.5.3砂卵石设计干密度61.6开竣工要求71.7水文资料72坝体剖面拟定82.1确定施工导流阶段82.2施工导流阶段82.3坝体施工阶段82.3.1坝体施工第Ⅰ阶段82.3.2坝体施工第Ⅱ阶段92.3.3坝体施工第Ⅲ阶段92.3.4坝体施工第Ⅳ阶段93确定形象进度103.1第一期工程量确定103.2第二期工程量确定103.3第三期工程量确定103.4完建期工程量确定113.5初拟施工方案的形象进度114确定各期的强度124.1确定有效施工期124.2挖运强度的确定124.2.1确定上坝强度124.2.2确定运输强度134.2.3确定开挖强度144.3坝体填筑方155确定挖运方案165.1确定开挖机械的生产能力165.2确定运输机械165.3确定粘性土、反滤料、砂性土汽车装载有效方量165.4确定运输工具周转一次的时间165.5循环式运输机械数量n的确定17第页1华北水利水电学院水利工程施工设计5.5.1确定粘土料运输机械数量175.5.2确定砂石料运输机械数量175.5.3确定反滤料运输机械数量185.5.4复核运输机械185.5.5确定开挖机械数量185.6确定压实机械数量195.6.1气胎碾生产率195.6.2凸块振动碾生产率205.6.3数量确定205.6.4确定平土机械数量20第页2华北水利水电学院水利工程施工设计1基本资料1.1工程概况西安市黑河引水工程金盆水利枢纽位于西安市周至县黔江河干流峪口以上1.5km处，东距西安市约86km，北距周至县城约14km。枢纽是一项以向西安市供水为主、兼顾灌溉、结合发电、防洪等综合利用的大型水利工程。水库总库容为2亿m3，有效库容1.774亿m3。工程建成后每年可向城市供水3.05亿m3，提供农业灌溉用水1.23亿m3，灌溉农田37万亩。电站装机容量20MW，多年平均发电量7308万kW·h。枢纽属Ⅱ等大（2）型工程，由粘土心墙砂砾石坝、左岸泄洪洞、右岸溢洪洞及引水洞、坝后电站等建筑物组成。大坝为1级建筑物。枢纽设计洪水标准为500年一遇，相应洪峰流量为5100m3/s，校核洪水标准为5000年一遇，相应洪峰流量7400m3/s，保坝洪水为10000年一遇，相应洪峰流量为8000m3/s。枢纽区地震基本烈度为7度，大坝设计地震烈度为8度。其工程特性见附表。1.2坝体设计1.2.1大坝坝顶及坝坡设计大坝坝顶高程600m，顶宽11m，坝顶长440m。设计坝基最低开挖高程466m，设计最大坝高134m。实际开挖高程472.5m，最大坝高127.5m。坝顶上游侧设置1.2m高的混凝土防浪墙，墙顶高程601.2m，防浪墙底部深入心墙。大坝上游坝坡坡比为1：2.2，高程在565m及515m各设一戗台，宽度分别为3m和5m，下游坝坡坡比为1：1.8，高程在570m、540m和510m各设一戗台，宽度依次分别为2m、3m、3m。在下游坝坡设置贴坡式上坝道路，道路宽12m，贴坡比为1：1.5。上游高水围堰和下游低水围堰采用与坝体结合方式布置。高水围堰堰顶高程527m，上游坡比为1：2.5，高程在517m处，设15m宽的马道，下游坡比为1：2。下游围堰兼作坝体排水棱体，堰顶高程493.5m，外坡比为1：1.8，内坡比为1：1.2。坝壳采用下游河床砂卵石填筑，排水棱体采用堆石填筑。1.2.2心墙设计心墙顶高程598m，顶宽7m。河床段心墙坡比为1：0.3，考虑到由于岸坡对心墙沉降的约束，在纵向心墙也会出现拱效应现象，给抗渗带来不利影响，为了提高岸坡段心墙的抗渗能力，将两岸坡段坡比由1：0.3变为1：0.6。为提高心墙在两岸坡适应变形的能力，在心墙底部铺设厚2m左右的高塑性土，采用粘粒含量较高的土填筑，填筑干密度为1.66g/cm3，填筑含水量为20.2%～23%。第页3华北水利水电学院水利工程施工设计1.2.3反滤层设计从坝料的级配过渡及变形模量过渡考虑，在心墙上下游均设置两道反滤层，第一层为粒径小于5mm的砂反滤层，第二层为粒径小于80mm的混合砂砾料反滤层。下游的砂反滤层水平宽度为2m，混合料反滤层水平宽度为3m，上游的砂反滤层水平面宽度为1m，混合料反滤层水平宽度为2m。1.2.4大坝填筑方量大坝总填筑方量为771.6万m3，其中心墙土料158万m3，反滤料29万m3，坝壳砂卵石料584.6万m3。1.3坝址地形地质情况坝址位于金盆古河道出口至蔺家湾S...
