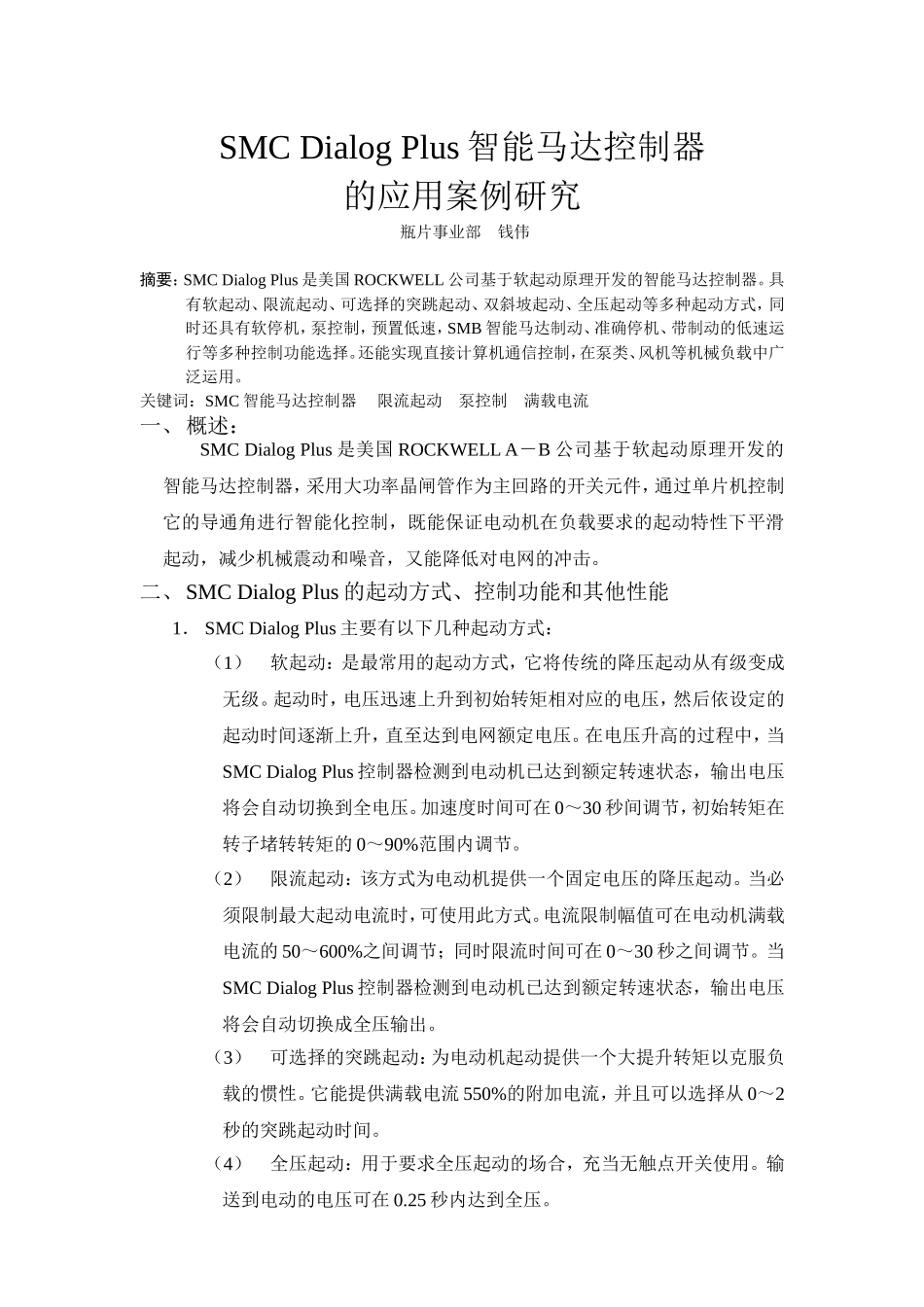

SMCDialogPlus智能马达控制器的应用案例研究瓶片事业部钱伟摘要：SMCDialogPlus是美国ROCKWELL公司基于软起动原理开发的智能马达控制器。具有软起动、限流起动、可选择的突跳起动、双斜坡起动、全压起动等多种起动方式，同时还具有软停机，泵控制，预置低速，SMB智能马达制动、准确停机、带制动的低速运行等多种控制功能选择。还能实现直接计算机通信控制，在泵类、风机等机械负载中广泛运用。关键词：SMC智能马达控制器限流起动泵控制满载电流一、概述：SMCDialogPlus是美国ROCKWELLA－B公司基于软起动原理开发的智能马达控制器，采用大功率晶闸管作为主回路的开关元件，通过单片机控制它的导通角进行智能化控制，既能保证电动机在负载要求的起动特性下平滑起动，减少机械震动和噪音，又能降低对电网的冲击。二、SMCDialogPlus的起动方式、控制功能和其他性能1．SMCDialogPlus主要有以下几种起动方式：（1）软起动：是最常用的起动方式，它将传统的降压起动从有级变成无级。起动时，电压迅速上升到初始转矩相对应的电压，然后依设定的起动时间逐渐上升，直至达到电网额定电压。在电压升高的过程中，当SMCDialogPlus控制器检测到电动机已达到额定转速状态，输出电压将会自动切换到全电压。加速度时间可在0～30秒间调节，初始转矩在转子堵转转矩的0～90%范围内调节。（2）限流起动：该方式为电动机提供一个固定电压的降压起动。当必须限制最大起动电流时，可使用此方式。电流限制幅值可在电动机满载电流的50～600%之间调节；同时限流时间可在0～30秒之间调节。当SMCDialogPlus控制器检测到电动机已达到额定转速状态，输出电压将会自动切换成全压输出。（3）可选择的突跳起动：为电动机起动提供一个大提升转矩以克服负载的惯性。它能提供满载电流550%的附加电流，并且可以选择从0～2秒的突跳起动时间。（4）全压起动：用于要求全压起动的场合，充当无触点开关使用。输送到电动的电压可在0.25秒内达到全压。（5）双斜坡起动：这种方式在负载变化的情况下是很有用的。双斜坡起动允许用户从两个相互独立的软起动斜坡作出选择，分别设定起动时间和起动转矩。2．SMCDialogPlus还提供了以下几种可选控制功能：（1）软停机功能：适用于需要延长从滑行到停机时间的应用场合，时间可以在0～60秒内调节。当负载转矩大于电动机转矩时，负载将停机（2）泵控制功能：通过平滑地对电动机加速和减速，使离心泵在起动和停机期间减少水锤。微处理器分析电动机转速的变化，并发出指令控制电动机和降低在系统中产生喘振的可能性。起动时间可在0～30秒范围内调节，停机时间可在0～120秒范围内调节。（3）预置的低速功能：可应用于一般定位目的的低速运行。这种方式不适用于连续工作，因它减弱了电动机的冷却能力。（4）SMB智能电动机制动功能：用于要求减少停机时间的场合，SMC与一个机遇微处理器的系统结合，不需其他设备即可在电动机上加入制动电流，并且可在电动机满载电流的0%～400%内调节。还具有在检测到零速时自动停机的功能。（5）准确停机功能：可以对一般目的的定位，提供一种制动，把速度降到预置低速范围内，然后制动停机。（6）加入制动的低速功能：对起动过程和从工作循环的后期制动到停机，提供一个平滑的低速。3．保护功能：SMCDialogPlus控制器本身提供过载、失速、堵转、欠载，欠压、过压、、三相电压不平衡等保护。还具有热记忆、在线监测功能，可以在电机运行过程中对设置的参数进行监测，从而了解电机的运行状况。（1）过载保护：一般电机的过载保护是通过热元件来实现的。热元件在电动机起动的过程中很难避开电机的起动电流而产生误动作。而SMC内置的过载保护功能是根据I2t算法用电子装置来完成的，它可根据起动负荷的轻重即起动时间的长短不同来选择不同的脱扣特性曲线，对电机起到了保护作用。可以通过设置过载级别、过载复位方式选择、负荷系数灵活调整，以适应不同的场合有很大的灵活性。（2）失速保护和堵转检测：失速保护可供用户在0～10秒的范围内调节。堵转检测允许用户确定堵转的基准（最大可达电动机满载电流的999%），同时确定延时时间（最长达10秒），以便灵活应用。加...
