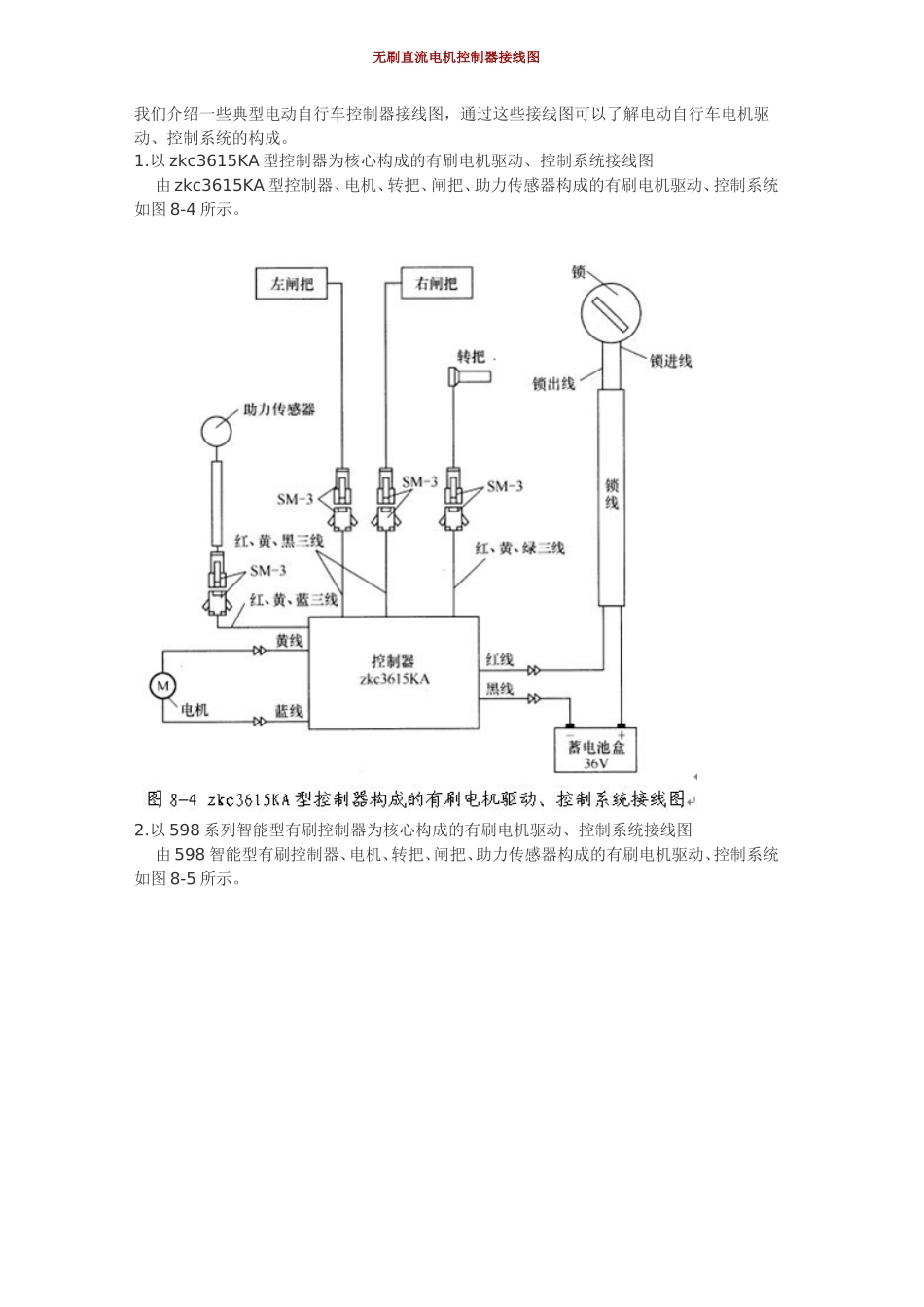

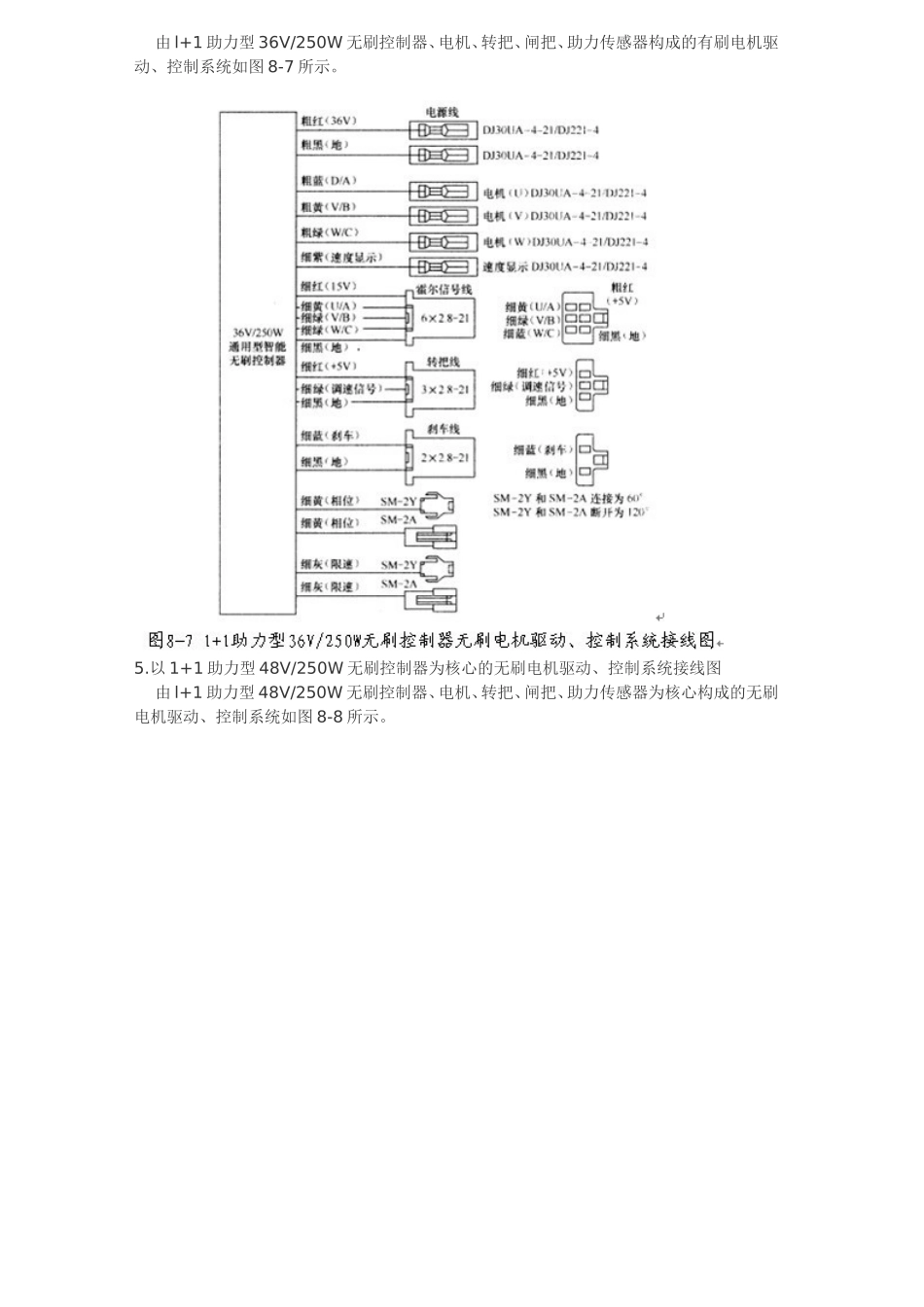

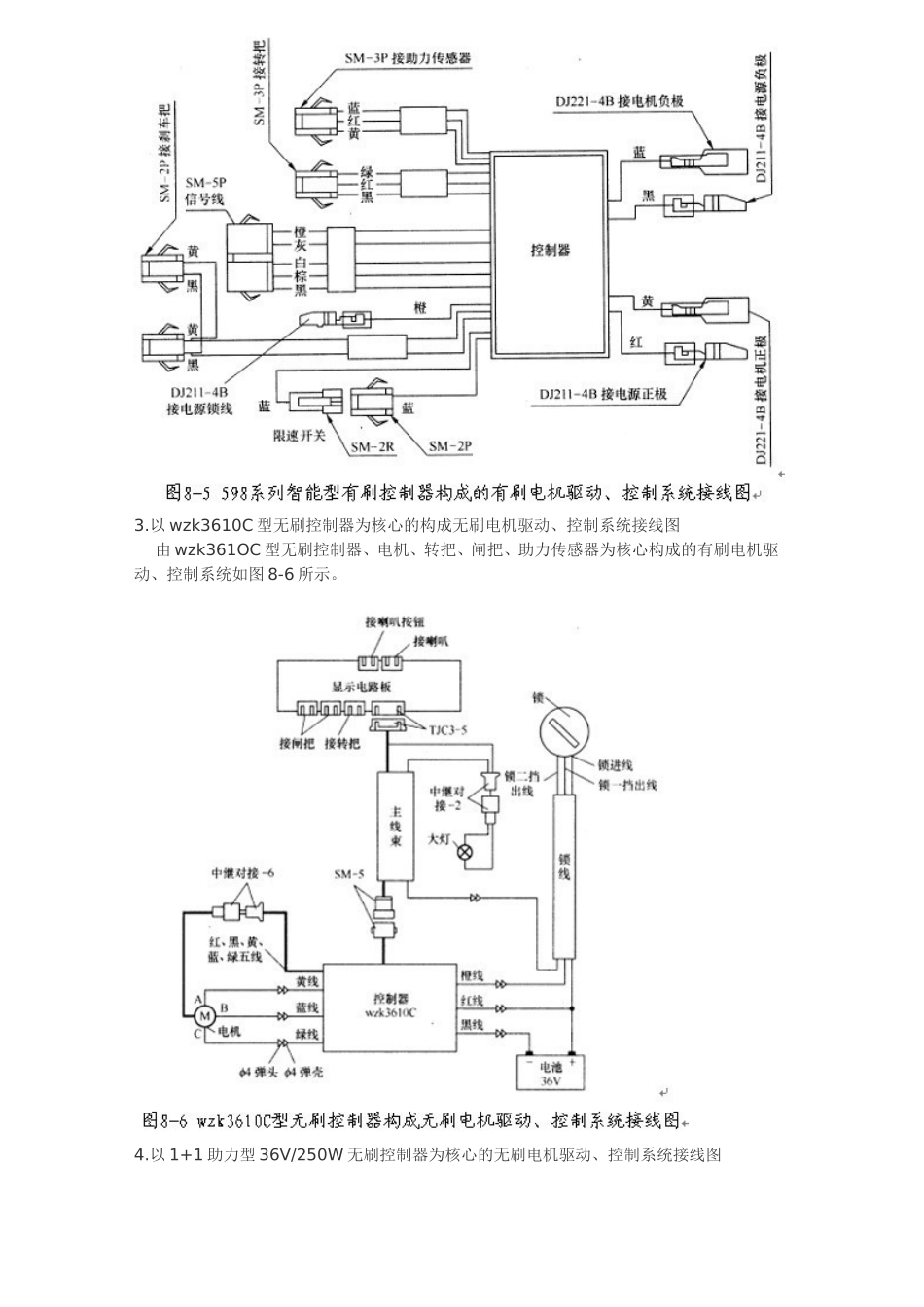

无刷直流电机控制器接线图我们介绍一些典型电动自行车控制器接线图，通过这些接线图可以了解电动自行车电机驱动、控制系统的构成。1.以zkc3615KA型控制器为核心构成的有刷电机驱动、控制系统接线图由zkc3615KA型控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-4所示。2.以598系列智能型有刷控制器为核心构成的有刷电机驱动、控制系统接线图由598智能型有刷控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-5所示。3.以wzk3610C型无刷控制器为核心的构成无刷电机驱动、控制系统接线图由wzk361OC型无刷控制器、电机、转把、闸把、助力传感器为核心构成的有刷电机驱动、控制系统如图8-6所示。4.以1+1助力型36V/250W无刷控制器为核心的无刷电机驱动、控制系统接线图由l+1助力型36V/250W无刷控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-7所示。5.以1+1助力型48V/250W无刷控制器为核心的无刷电机驱动、控制系统接线图由l+1助力型48V/250W无刷控制器、电机、转把、闸把、助力传感器为核心构成的无刷电机驱动、控制系统如图8-8所示。
