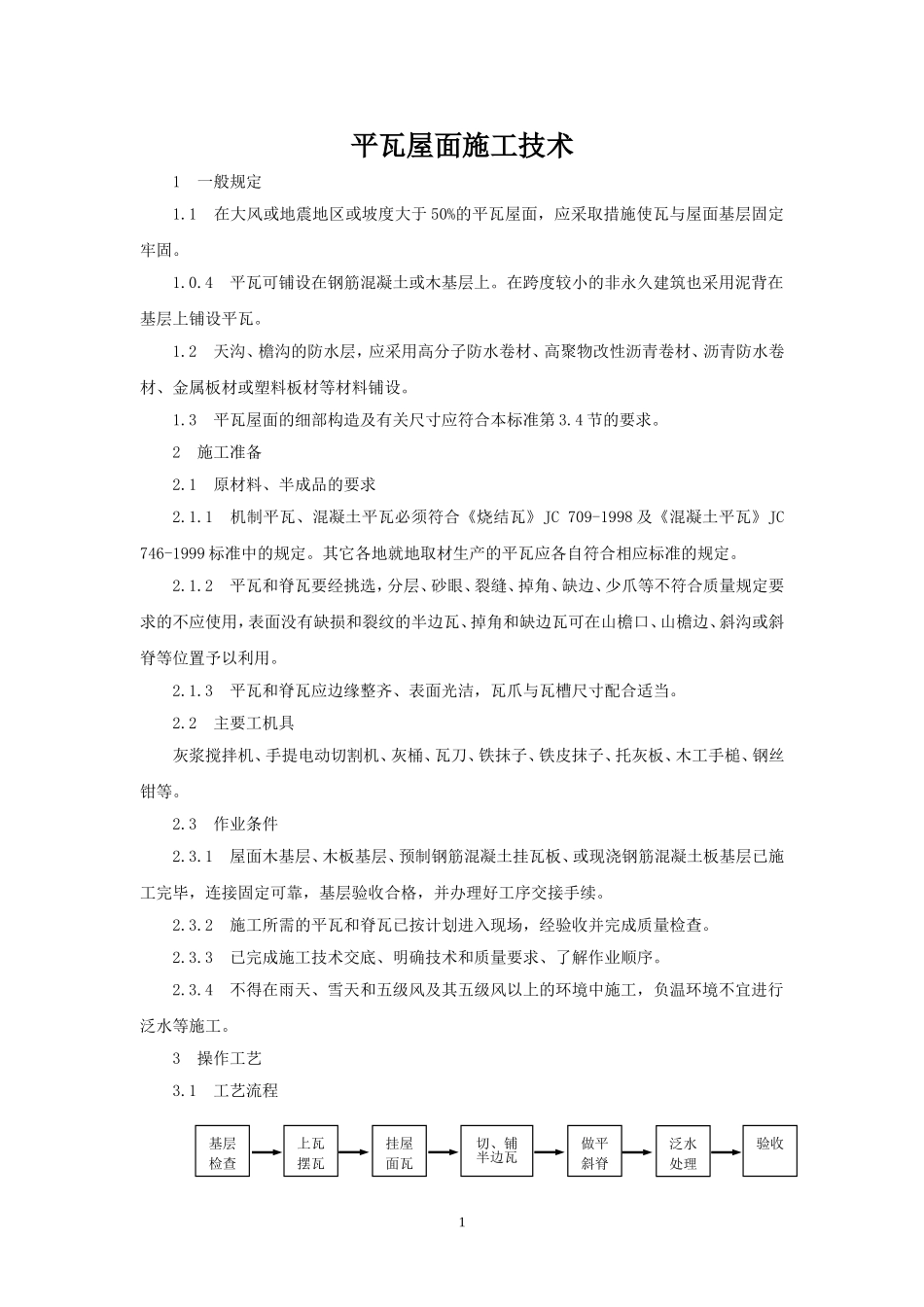

平瓦屋面施工技术1一般规定1.1在大风或地震地区或坡度大于50%的平瓦屋面，应采取措施使瓦与屋面基层固定牢固。1.0.4平瓦可铺设在钢筋混凝土或木基层上。在跨度较小的非永久建筑也采用泥背在基层上铺设平瓦。1.2天沟、檐沟的防水层，应采用高分子防水卷材、高聚物改性沥青卷材、沥青防水卷材、金属板材或塑料板材等材料铺设。1.3平瓦屋面的细部构造及有关尺寸应符合本标准第3.4节的要求。2施工准备2.1原材料、半成品的要求2.1.1机制平瓦、混凝土平瓦必须符合《烧结瓦》JC709-1998及《混凝土平瓦》JC746-1999标准中的规定。其它各地就地取材生产的平瓦应各自符合相应标准的规定。2.1.2平瓦和脊瓦要经挑选，分层、砂眼、裂缝、掉角、缺边、少爪等不符合质量规定要求的不应使用，表面没有缺损和裂纹的半边瓦、掉角和缺边瓦可在山檐口、山檐边、斜沟或斜脊等位置予以利用。2.1.3平瓦和脊瓦应边缘整齐、表面光洁，瓦爪与瓦槽尺寸配合适当。2.2主要工机具灰浆搅拌机、手提电动切割机、灰桶、瓦刀、铁抹子、铁皮抹子、托灰板、木工手槌、钢丝钳等。2.3作业条件2.3.1屋面木基层、木板基层、预制钢筋混凝土挂瓦板、或现浇钢筋混凝土板基层已施工完毕，连接固定可靠，基层验收合格，并办理好工序交接手续。2.3.2施工所需的平瓦和脊瓦已按计划进入现场，经验收并完成质量检查。2.3.3已完成施工技术交底、明确技术和质量要求、了解作业顺序。2.3.4不得在雨天、雪天和五级风及其五级风以上的环境中施工，负温环境不宜进行泛水等施工。3操作工艺3.1工艺流程1基层检查上瓦摆瓦挂屋面瓦泛水处理做平斜脊验收切、铺半边瓦3.2平瓦屋面铺设操作要领3.2.1检查挂瓦条、封檐板、封山板、泛水处、檐沟等基层结构质量，以及摆瓦状况和安全保护情况。3.2.2挂瓦操作由檐口起，从下到上、自左向右进行，两坡面相向、顺次推进，逐张铺挂。每张瓦都要注意后瓦爪挂牢挂瓦条、瓦头的前爪与左边和下排瓦的瓦槽落槽密合，随时注意瓦面、瓦楞平直。坡度大于50%的屋面，逐块按设计要求固定。3.2.3第一排檐口瓦拉统长线控制瓦头平直，瓦头起翘、挑出檐口50～70mm。从檐口瓦的右下角拉斜线到屋脊，控制每一排瓦的右下角铺挂位置，斜线平行推进、逐张铺挂，达到垄垄扣紧、瓦沟顺直、整齐美观。3.2.4铺挂完屋面平瓦，再逐步完成斜脊、斜沟瓦的切割铺挂，泛水和山檐口的涂抹，平、斜脊的铺挂等工序操作。3.3平瓦屋面施工中需注意的技术问题和质量问题3.3.1铺设平瓦的钢筋混凝土面层，混凝土挂瓦板，或檩、木基层，必须固定牢固、表面平顺、坡度正确。3.3.1.1当面层采用木板基层时，应先铺设一层卷材、用顺水条压钉，再在顺水条上铺钉挂瓦条。3.3.1.2当屋面木基层采用“檩_椽_挂瓦条”结构形式时，每根椽条不应短于两跨檩距、接头应在檩上且相互错开，椽条坡面应平整。3.3.1.3在一些跨度较小的非永久建筑的基层上采用泥背的方法铺设平瓦时，泥背厚度宜为30～50mm。3.3.2平瓦的运输、现场倒运、堆放、上瓦和摆瓦应注意：3.3.2.1运输时应轻拿轻放，不得抛扔、碰撞，现场要求长边侧立码放、宜一顺一倒合拢靠紧、堆垛要整齐，堆高以5～6层为宜。3.3.2.2由屋架承重屋面，上瓦和摆瓦要两坡同时、对称、顺同一方向进行，严禁屋架出现半边受力状态。3.3.2.3摆瓦通常按“条摆”或“堆摆”布置。“条摆”一般隔三根挂瓦条摆放一条，每米长度内约放22块；“堆摆”左右隔二块瓦、上下隔二根挂瓦条均匀错开分堆，一堆可摆放9块瓦。摆瓦总数量与用量一致、堆置摆放要稳妥，已铺设的卷材层上禁止直接堆放材料。3.3.2.4对钢筋混凝土挂瓦板，瓦宜随铺随运；需预先部分摆放时必须分散平均摊开，靠近屋架或墙堆放，切忌在挂瓦板中间部位集中堆放过多。23.3.3对平瓦屋面木基层的檩条、椽条、封檐板、挂瓦条等，工序验收中允许偏差按表3.3.3数值掌握。表3.3.3檩条、椽条、封檐板、挂瓦条等施工允许偏差序号项目允许偏差（mm）1檩条、椽条的截面尺寸100mm以下－2100mm以下－32圆木檩梢径－53悬臂檩接头位置跨长的1/504檩条上表面齐平木枋5圆木85挂瓦条间距±56油毡搭接宽度－107封山板、封檐板上边缘平直83.3.4挂瓦条、檐口条或封檐板的施工要求：3.3...
