施工电梯卸料平台及防护门搭设方案VIP免费

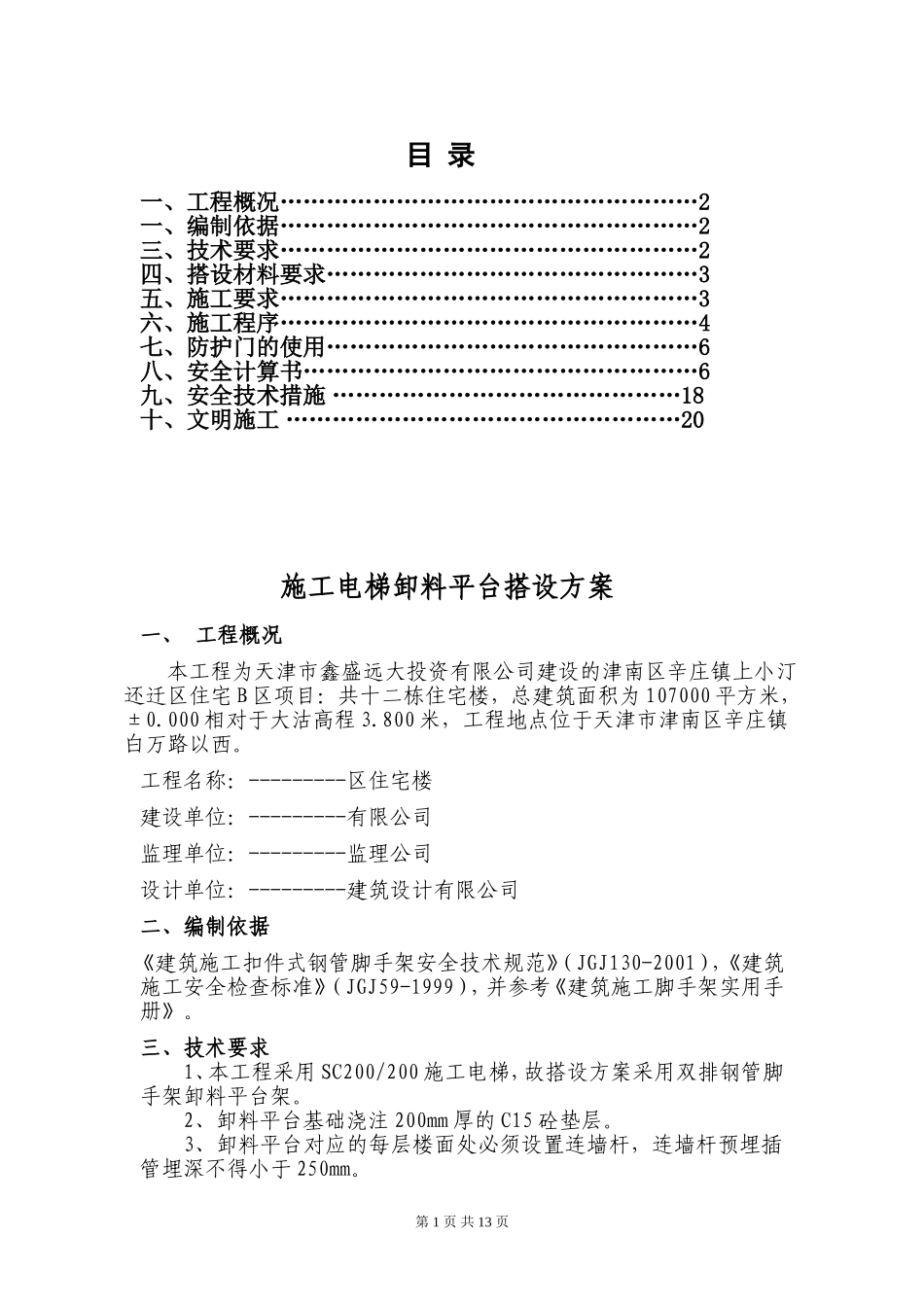

目录一、工程概况………………………………………………2一、编制依据………………………………………………2三、技术要求………………………………………………2四、搭设材料要求…………………………………………3五、施工要求………………………………………………3六、施工程序………………………………………………4七、防护门的使用…………………………………………6八、安全计算书……………………………………………6九、安全技术措施………………………………………18十、文明施工……………………………………………20施工电梯卸料平台搭设方案一、工程概况本工程为天津市鑫盛远大投资有限公司建设的津南区辛庄镇上小汀还迁区住宅B区项目：共十二栋住宅楼，总建筑面积为107000平方米，±0.000相对于大沽高程3.800米，工程地点位于天津市津南区辛庄镇白万路以西。工程名称：---------区住宅楼建设单位：---------有限公司监理单位：---------监理公司设计单位：---------建筑设计有限公司二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001），《建筑施工安全检查标准》（JGJ59-1999），并参考《建筑施工脚手架实用手册》。三、技术要求1、本工程采用SC200/200施工电梯，故搭设方案采用双排钢管脚手架卸料平台架。2、卸料平台基础浇注200mm厚的C15砼垫层。3、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm。第1页共13页4、卸料平台卸米层应满铺木脚手板，脚手板应与架体绑扎牢固，且靠近降机侧应高于靠近建筑物侧20～30mm。5、卸料平台在架体两侧及正面外侧两立杆之间应按标准设置扶手、靠近栏杆及挡脚板。四、搭设材料要求1、卸料平台架、连墙杆、卸荷拉杆及预埋插管均应采用φ48×3.5mm的钢管。并应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合国家标准《碳结构钢》（GB/T700）中Q235—A级钢的规定。2、卸料平台架应采用可锻铸铁制作的扣件，其材质应符合国家标准《钢管脚手架扣件》（GB15831）的规定。3、卸料平台架木脚手板应符合JGJ130中的材质要求。五、施工要求1、搭设要求⑴相邻立杆的对接扣件不得在同一高度内，其在高度方向上错开的距离不得小于500mm，对接扣件开口应朝内。当平台架搭至连墙件的构造点时，应及时作连墙拉结。除立杆外，其余杆件应采用整根钢管搭设，严禁对接使用。⑵纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面为50mm。⑶纵向扫地杆应固定在距底座上方200mm的立杆上，横向扫地杆应固定在紧靠纵向地杆下方的立杆上。⑷连墙杆应设置于平台架沿建筑物侧立杆竖直距离主节点不大于200mm处，连墙杆应水平设置，或稍向下斜，要求倾斜角度不得大于10度。⑸卸荷拉杆应与平台架外侧立杆连接。卸荷拉杆上端应与参埋杆连接牢固。卸荷拉杆与立杆连接处应靠近主节点，平台架卸荷层应加设水平斜杆，形成几何不变体系。⑹之字型横向斜撑的旋转扣件距离主节点不大于100mm。⑺扣件规格必须与钢管外径相符。螺栓拧进扭力矩不应小于40N.M，且不应大于65N.M。各杆件端头伸出扣件盖边缘的长度为100mm。⑻挡脚板应铺设在立柱内。2、拆除要求⑴拆除作业必须按先搭后拆原则由上而下逐层拆除，严禁上下同时作业。⑵连墙杆及卸荷拉杆必须随架体逐层拆除，严禁先将连墙杆或卸荷拉杆整层或数层拆除后再拆架体。⑶当拆除至下部最后一根立杆高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。⑷拆除时，各构配件应通过人工传递或运输至地面，严禁将构配件抛至地面。六、施工程序第2页共13页1、施工前的准备⑴卸料平台搭设及拆除前应编制施工方案，并对搭设人员进行安全技术交底。⑵应对钢管、扣件、脚手板进行检进验收，严禁使用不合格产品。2、地基与基础⑴按施工方案做好卸平台架基础砼垫层，并做好排水措施，防止积水。⑵按照卸料平台架设计的立杆纵向距、横向距进行放线、定位。⑶放置垫板共两块，每块为2M×0.2M×0.05M。⑷将底座准确地安放在定位线上。3、卸料平台架的搭设:⑴架体搭设顺序如下：立杆→纵向扫地杆→横向...
