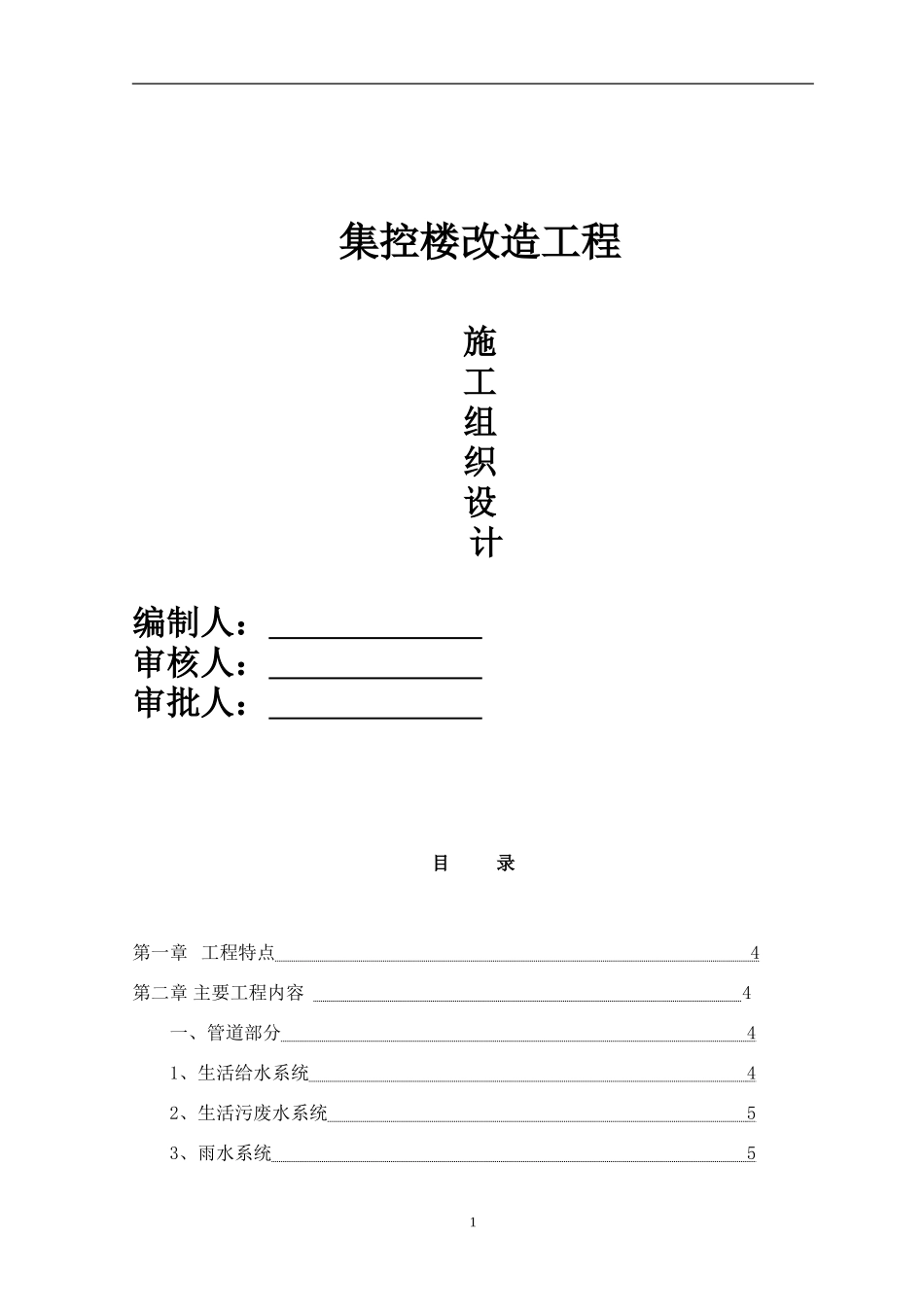

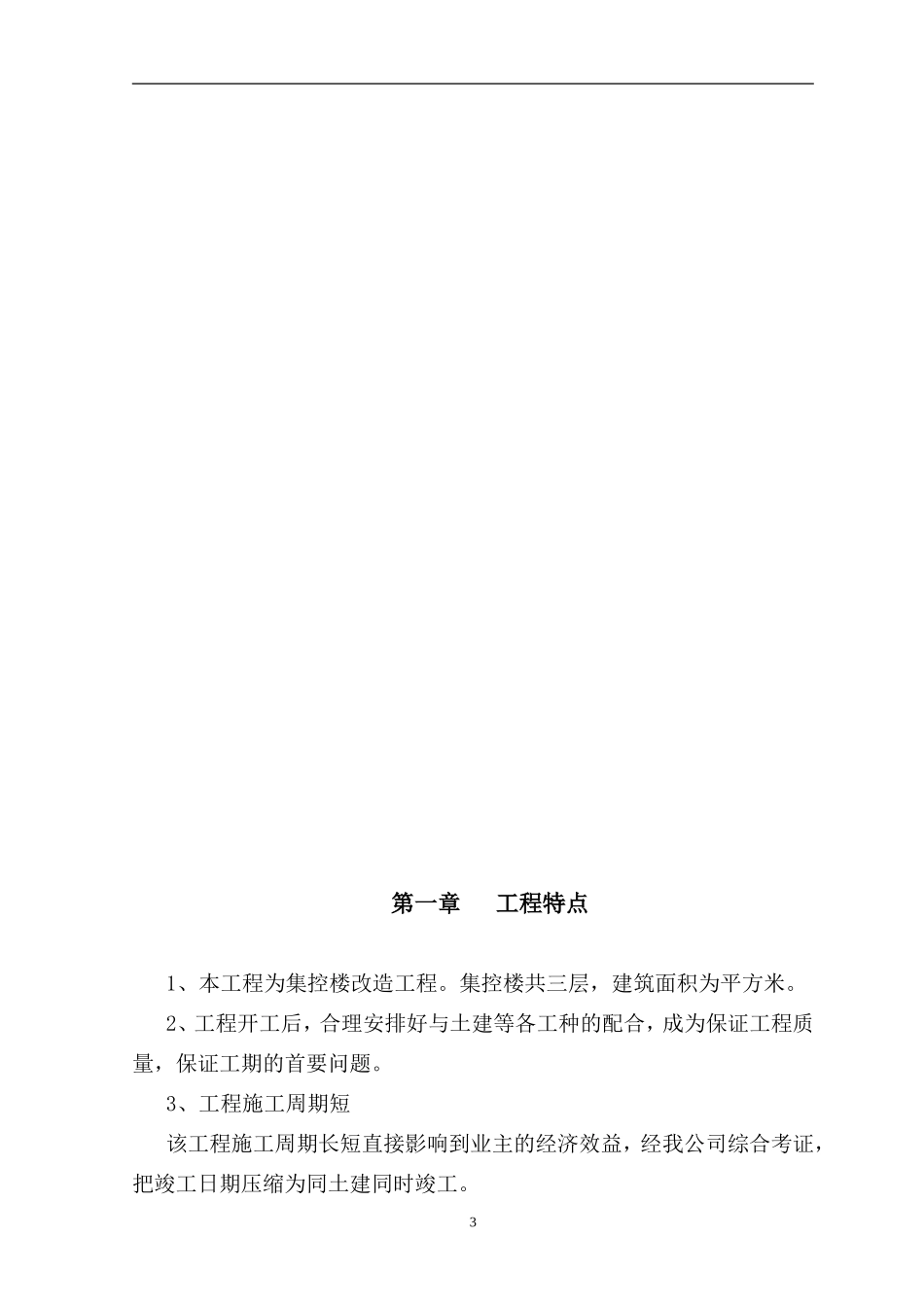

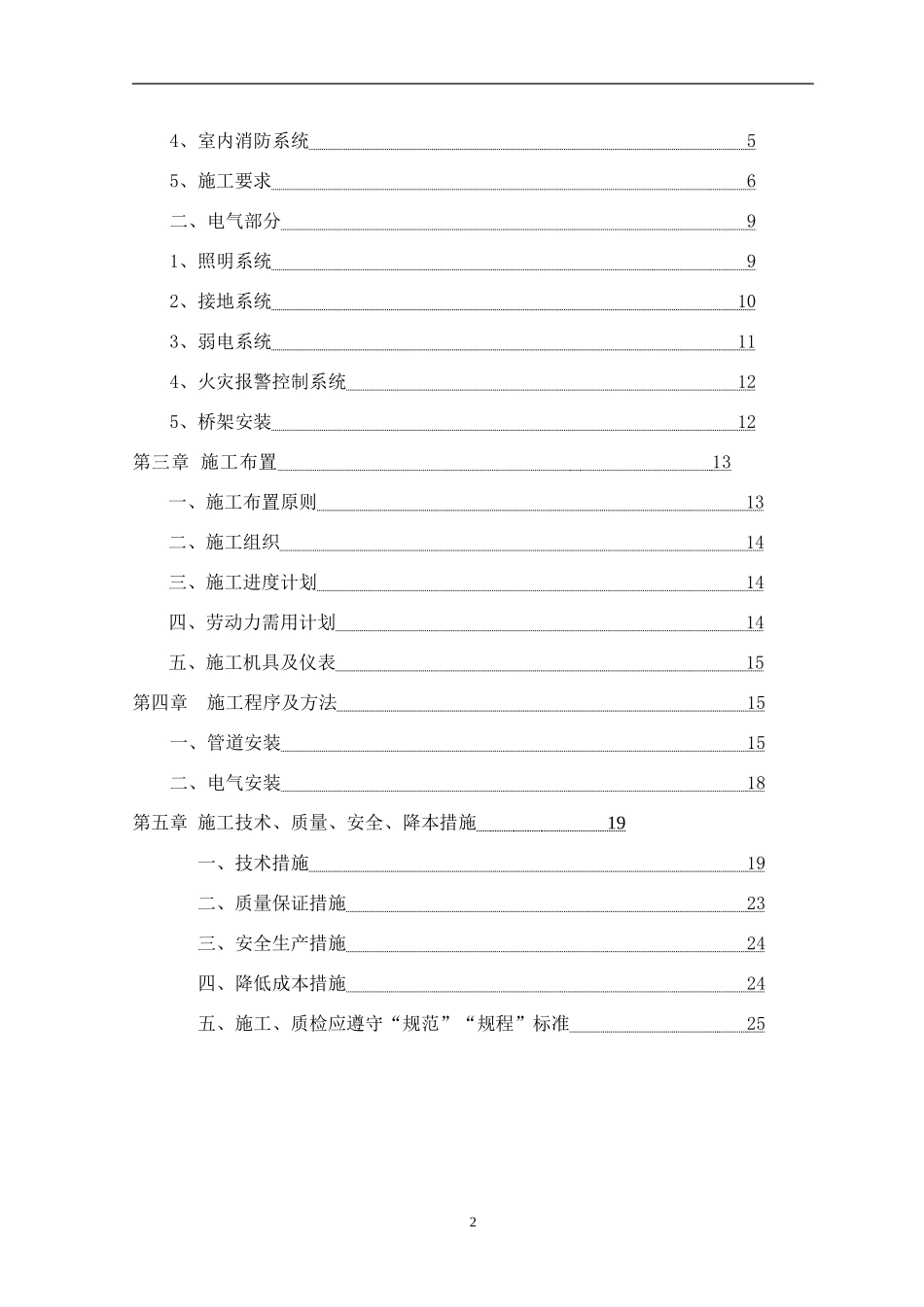

集控楼改造工程施工组织设计编制人：审核人：审批人：目录第一章工程特点4第二章主要工程内容4一、管道部分41、生活给水系统42、生活污废水系统53、雨水系统514、室内消防系统55、施工要求6二、电气部分91、照明系统92、接地系统103、弱电系统114、火灾报警控制系统125、桥架安装12第三章施工布置13一、施工布置原则13二、施工组织14三、施工进度计划14四、劳动力需用计划14五、施工机具及仪表15第四章施工程序及方法15一、管道安装15二、电气安装18第五章施工技术、质量、安全、降本措施19一、技术措施19二、质量保证措施23三、安全生产措施24四、降低成本措施24五、施工、质检应遵守“规范”“规程”标准252第一章工程特点1、本工程为集控楼改造工程。集控楼共三层，建筑面积为平方米。2、工程开工后，合理安排好与土建等各工种的配合，成为保证工程质量，保证工期的首要问题。3、工程施工周期短该工程施工周期长短直接影响到业主的经济效益，经我公司综合考证，把竣工日期压缩为同土建同时竣工。34、工程预埋量大、施工面广该工程主体五层，鉴于工程为框架结构，故凡结平内穿线管及墙面线管均应配合土建同步预埋，避免不必要的敲凿。第二章主要工程内容一、管道部分本工程设有生活给水系统、生活污废水系统、雨水系统、室内消防系统系。局部自动喷水灭火系统.1、生活给水系统：1)．市政给水管网供水压力为0.25MPa。2)．生活给水系统：a．给水系统由小区给水管网提供。b．5层及5层以下部分为低区，由室外市政给水管网直接供水。c．6至11层住宅为加压给水一区，由变频调速泵组供水管网一供水。d．12至16层住宅为加压给水二区，由变频调速泵组供水管网二供水。2、生活污废水系统：1)．本工程污、废水采用分流制。室内±0.000以上污废水重力自流排入室外污水管网。消防电梯集水井排水排入室外雨水管网.空调排水间接接入雨水管网.2)．住宅卫生间设专用通气立管，每隔二层设结合通气管与污水立管相连。3、雨水系统：1)．屋面雨水采用外排水方式排放。2)．室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。4、室内消防系统：本小区消防为临时高压供水系统.消防水箱、消防泵房及消防水池集中设置.消防水箱设于小区最高层建筑T1屋顶最高处.消防水箱有效容4积18m3。消防泵房、消防水池设于小区地下车库内。泵房内设有消火栓泵和喷淋泵.消防水池的有效容积为250立方米.1)．消火栓给水系统：a．本工程为十六层底部商业网点住宅楼，建筑高度约为48.3m.室内消火栓用水量为20L/s，室外消防水量为20L/s.b．本工程室外消火栓布置另行设计。c．消防设备选型：详见消火栓系统图标注.2)．自动喷水灭火系统:一二层商业网点及社区活动用房按中危级设有湿式自动喷水灭火系统。3)．水泵接合器：室外消防水泵结合器的设置由小区消防总图统一设置。4)．移动式灭火器:a．本工程地下自行车库灭火器配置等级为中危险级，设3kg装的手提式干粉磷酸铵盐灭火器，每点2具。b．一二层商业网点及社区活动用房按中危级配置手提式3kg装药量磷酸铵盐干粉灭火器.数量见图中标注.c．电梯机房设灭火器箱，配置手提式4kg装药量磷酸铵盐干粉灭火器两具。5、施工要求：1．生活给水管：1)．室内给水支管采用PP-R管及管件，热熔接；管道井内给水立管、干管及入户前管道采用衬塑钢管及管件，丝扣连接。2．排水管道：1)．室内排水管道立管采用UPVC消音空壁管，支管采用普通UPVC横管、管件，粘接，立管每层设一伸缩节。2)．雨水管外排水系统采用UPVC专用雨水管，承插粘接.53．消防给水管道：消防给水系统采用热镀锌钢管，管径小于100mm时采用丝扣连接，管径等于或大于100mm时采用沟槽式卡箍连接，管道压力等级为1.6MPa。4．阀门及附件：1）阀门：（1）．阀门：DN≤50，采用截止阀（PP-R管采用球阀）；DN>50，采用闸阀或蝶阀。2）附件：（1）洗衣机处地漏采用洗衣机专用防返溢地漏，地漏水封高度不小于50mm。（2）全部给水配件均采用节水型产品，不得采用淘汰产品。5.卫生洁具：1）本工程所用卫生洁具的安装必须由甲方确认型号后在进行预埋相关管道。6.管道敷设：1）生活给水支管户内采用明装。本次设计给水支管接至厨房内...
