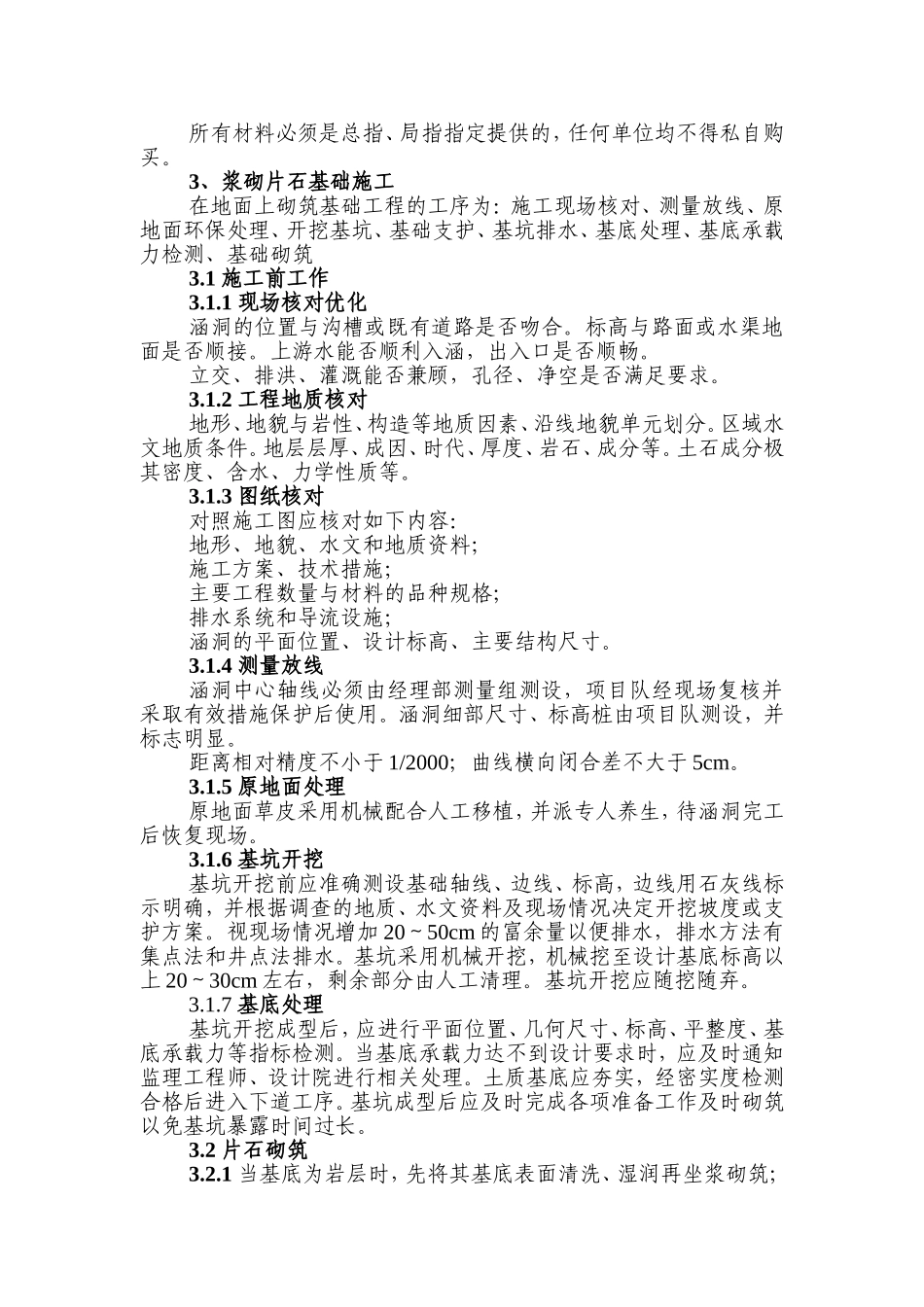

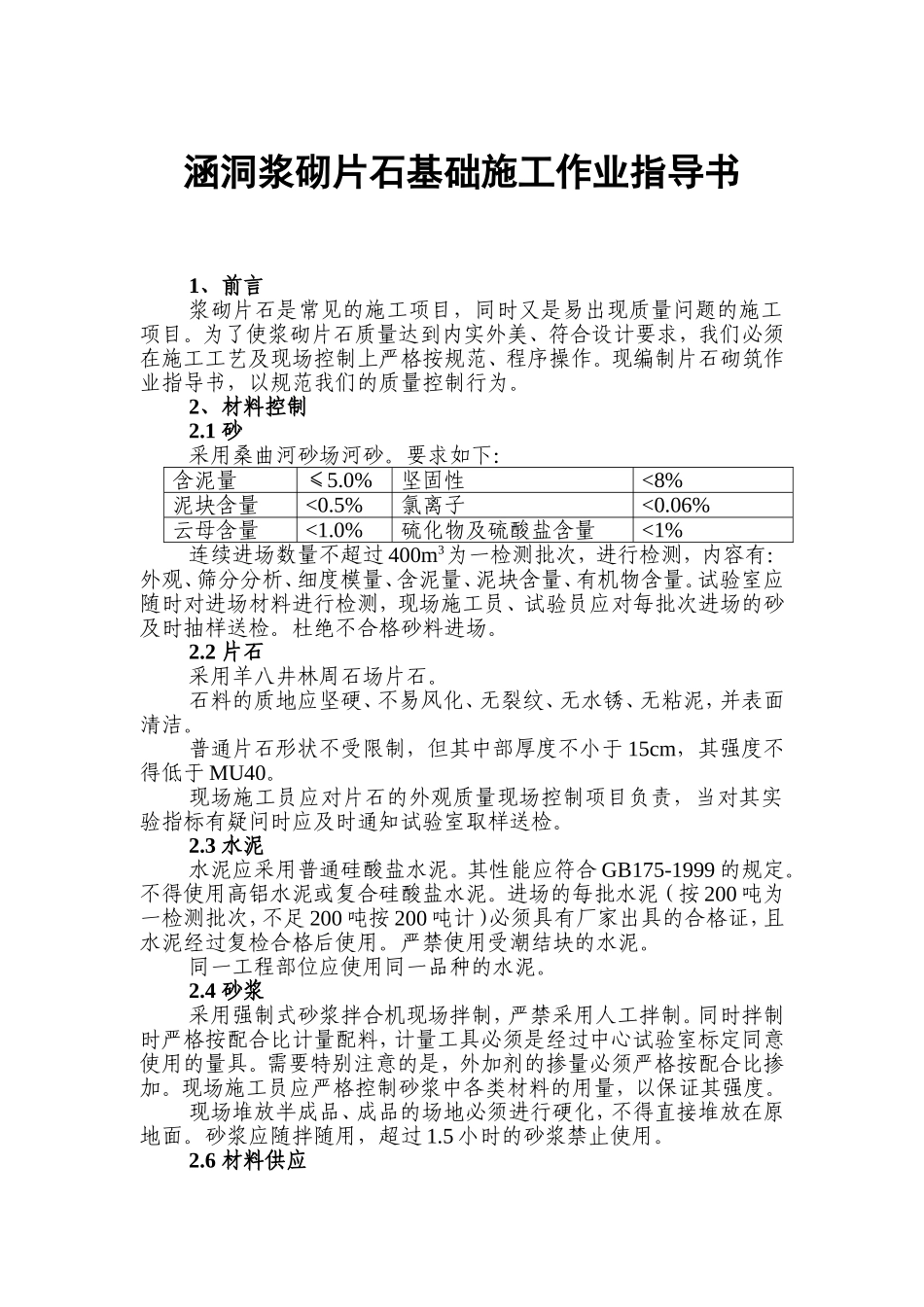

涵洞浆砌片石基础施工作业指导书1、前言浆砌片石是常见的施工项目，同时又是易出现质量问题的施工项目。为了使浆砌片石质量达到内实外美、符合设计要求，我们必须在施工工艺及现场控制上严格按规范、程序操作。现编制片石砌筑作业指导书，以规范我们的质量控制行为。2、材料控制2.1砂采用桑曲河砂场河砂。要求如下：含泥量≤5.0%坚固性<8%泥块含量<0.5%氯离子<0.06%云母含量<1.0%硫化物及硫酸盐含量<1%连续进场数量不超过400m3为一检测批次，进行检测，内容有：外观、筛分分析、细度模量、含泥量、泥块含量、有机物含量。试验室应随时对进场材料进行检测，现场施工员、试验员应对每批次进场的砂及时抽样送检。杜绝不合格砂料进场。2.2片石采用羊八井林周石场片石。石料的质地应坚硬、不易风化、无裂纹、无水锈、无粘泥，并表面清洁。普通片石形状不受限制，但其中部厚度不小于15cm，其强度不得低于MU40。现场施工员应对片石的外观质量现场控制项目负责，当对其实验指标有疑问时应及时通知试验室取样送检。2.3水泥水泥应采用普通硅酸盐水泥。其性能应符合GB175-1999的规定。不得使用高铝水泥或复合硅酸盐水泥。进场的每批水泥（按200吨为一检测批次，不足200吨按200吨计）必须具有厂家出具的合格证，且水泥经过复检合格后使用。严禁使用受潮结块的水泥。同一工程部位应使用同一品种的水泥。2.4砂浆采用强制式砂浆拌合机现场拌制，严禁采用人工拌制。同时拌制时严格按配合比计量配料，计量工具必须是经过中心试验室标定同意使用的量具。需要特别注意的是，外加剂的掺量必须严格按配合比掺加。现场施工员应严格控制砂浆中各类材料的用量，以保证其强度。现场堆放半成品、成品的场地必须进行硬化，不得直接堆放在原地面。砂浆应随拌随用，超过1.5小时的砂浆禁止使用。2.6材料供应所有材料必须是总指、局指指定提供的，任何单位均不得私自购买。3、浆砌片石基础施工在地面上砌筑基础工程的工序为：施工现场核对、测量放线、原地面环保处理、开挖基坑、基础支护、基坑排水、基底处理、基底承载力检测、基础砌筑3.1施工前工作3.1.1现场核对优化涵洞的位置与沟槽或既有道路是否吻合。标高与路面或水渠地面是否顺接。上游水能否顺利入涵，出入口是否顺畅。立交、排洪、灌溉能否兼顾，孔径、净空是否满足要求。3.1.2工程地质核对地形、地貌与岩性、构造等地质因素、沿线地貌单元划分。区域水文地质条件。地层层厚、成因、时代、厚度、岩石、成分等。土石成分极其密度、含水、力学性质等。3.1.3图纸核对对照施工图应核对如下内容：地形、地貌、水文和地质资料；施工方案、技术措施；主要工程数量与材料的品种规格；排水系统和导流设施；涵洞的平面位置、设计标高、主要结构尺寸。3.1.4测量放线涵洞中心轴线必须由经理部测量组测设，项目队经现场复核并采取有效措施保护后使用。涵洞细部尺寸、标高桩由项目队测设，并标志明显。距离相对精度不小于1/2000；曲线横向闭合差不大于5cm。3.1.5原地面处理原地面草皮采用机械配合人工移植，并派专人养生，待涵洞完工后恢复现场。3.1.6基坑开挖基坑开挖前应准确测设基础轴线、边线、标高，边线用石灰线标示明确，并根据调查的地质、水文资料及现场情况决定开挖坡度或支护方案。视现场情况增加20～50cm的富余量以便排水，排水方法有集点法和井点法排水。基坑采用机械开挖，机械挖至设计基底标高以上20～30cm左右，剩余部分由人工清理。基坑开挖应随挖随弃。3.1.7基底处理基坑开挖成型后，应进行平面位置、几何尺寸、标高、平整度、基底承载力等指标检测。当基底承载力达不到设计要求时，应及时通知监理工程师、设计院进行相关处理。土质基底应夯实，经密实度检测合格后进入下道工序。基坑成型后应及时完成各项准备工作及时砌筑以免基坑暴露时间过长。3.2片石砌筑3.2.1当基底为岩层时，先将其基底表面清洗、湿润再坐浆砌筑；当基底为土质时，可直接坐浆砌筑。基础应在基底无水的情况下施工3.2.2砌体采用挤浆法分层、分段砌筑。分段位置设在沉降缝或伸缩缝处。两相邻的砌筑高差不大于120cm。分层水平砌缝大致水平。各砌块的砌缝互相错开8cm，砌缝饱满。3.2...
