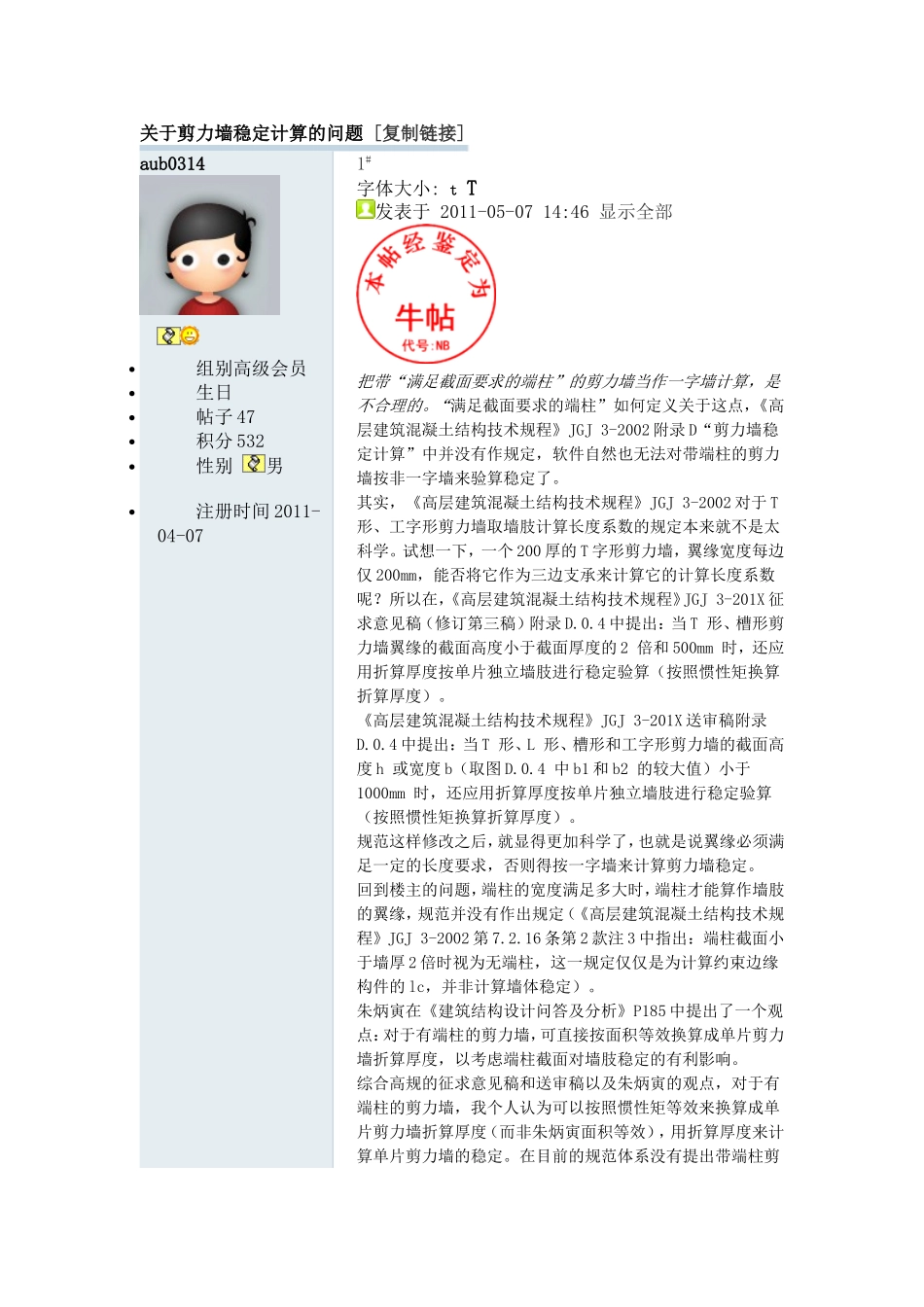

关于剪力墙稳定计算的问题[复制链接]aub0314组别高级会员生日帖子47积分532性别男注册时间2011-04-071#字体大小:tT发表于2011-05-0714:46显示全部把带“满足截面要求的端柱”的剪力墙当作一字墙计算，是不合理的。“满足截面要求的端柱”如何定义关于这点，《高层建筑混凝土结构技术规程》JGJ3-2002附录D“剪力墙稳定计算”中并没有作规定，软件自然也无法对带端柱的剪力墙按非一字墙来验算稳定了。其实，《高层建筑混凝土结构技术规程》JGJ3-2002对于T形、工字形剪力墙取墙肢计算长度系数的规定本来就不是太科学。试想一下，一个200厚的T字形剪力墙，翼缘宽度每边仅200mm，能否将它作为三边支承来计算它的计算长度系数呢？所以在，《高层建筑混凝土结构技术规程》JGJ3-201X征求意见稿（修订第三稿）附录D.0.4中提出：当T形、槽形剪力墙翼缘的截面高度小于截面厚度的2倍和500mm时，还应用折算厚度按单片独立墙肢进行稳定验算（按照惯性矩换算折算厚度）。《高层建筑混凝土结构技术规程》JGJ3-201X送审稿附录D.0.4中提出：当T形、L形、槽形和工字形剪力墙的截面高度h或宽度b（取图D.0.4中b1和b2的较大值）小于1000mm时，还应用折算厚度按单片独立墙肢进行稳定验算（按照惯性矩换算折算厚度）。规范这样修改之后，就显得更加科学了，也就是说翼缘必须满足一定的长度要求，否则得按一字墙来计算剪力墙稳定。回到楼主的问题，端柱的宽度满足多大时，端柱才能算作墙肢的翼缘，规范并没有作出规定（《高层建筑混凝土结构技术规程》JGJ3-2002第7.2.16条第2款注3中指出：端柱截面小于墙厚2倍时视为无端柱，这一规定仅仅是为计算约束边缘构件的lc，并非计算墙体稳定）。朱炳寅在《建筑结构设计问答及分析》P185中提出了一个观点：对于有端柱的剪力墙，可直接按面积等效换算成单片剪力墙折算厚度，以考虑端柱截面对墙肢稳定的有利影响。综合高规的征求意见稿和送审稿以及朱炳寅的观点，对于有端柱的剪力墙，我个人认为可以按照惯性矩等效来换算成单片剪力墙折算厚度（而非朱炳寅面积等效），用折算厚度来计算单片剪力墙的稳定。在目前的规范体系没有提出带端柱剪力墙的稳定计算方法的前提下，软件也不可能计算。所以，可以考虑手算，其实手算也不算复杂，对于不满足稳定要求的带端柱的剪力墙，提取SATWE中超配筋信息中墙体稳定验算不足的信息，自己折算等效厚度。勤能补拙已有1评分我要评分查看所有评分aub0314最后编辑于2011-05-0714:51:05本主题由版主勤能补拙于2011-5-248:36:13执行鉴定主题操作分享转发TOPaub0314组别高级会员生日帖子47积分532性别男注册时间2011-04-072#字体大小:tT发表于2011-05-0812:18显示全部剪力墙稳定计算的核心是剪力墙墙肢计算长度l0,l0=βh，其中β为墙肢计算长度系数，现行2002版《高层建筑混凝土结构技术规程》对于β的计算仅涉及以下4种情况：单片独立墙肢（两边支承）、T形、工字形剪力墙的翼缘墙肢（三边支承）、T形剪力墙的腹板墙肢（三边支承）、工字形剪力墙的腹板墙肢（四边支承）。至于你提到的带端柱的剪力墙这种情况，规范没有给出其墙肢计算长度系数β的计算公式，那么程序怎么去考虑这个端柱对剪力墙面外稳定提供的帮助呢？所以我就提了个建议，按照惯性矩等效得到待端柱剪力墙的折算厚度，用这个折算厚度t带入公式q
