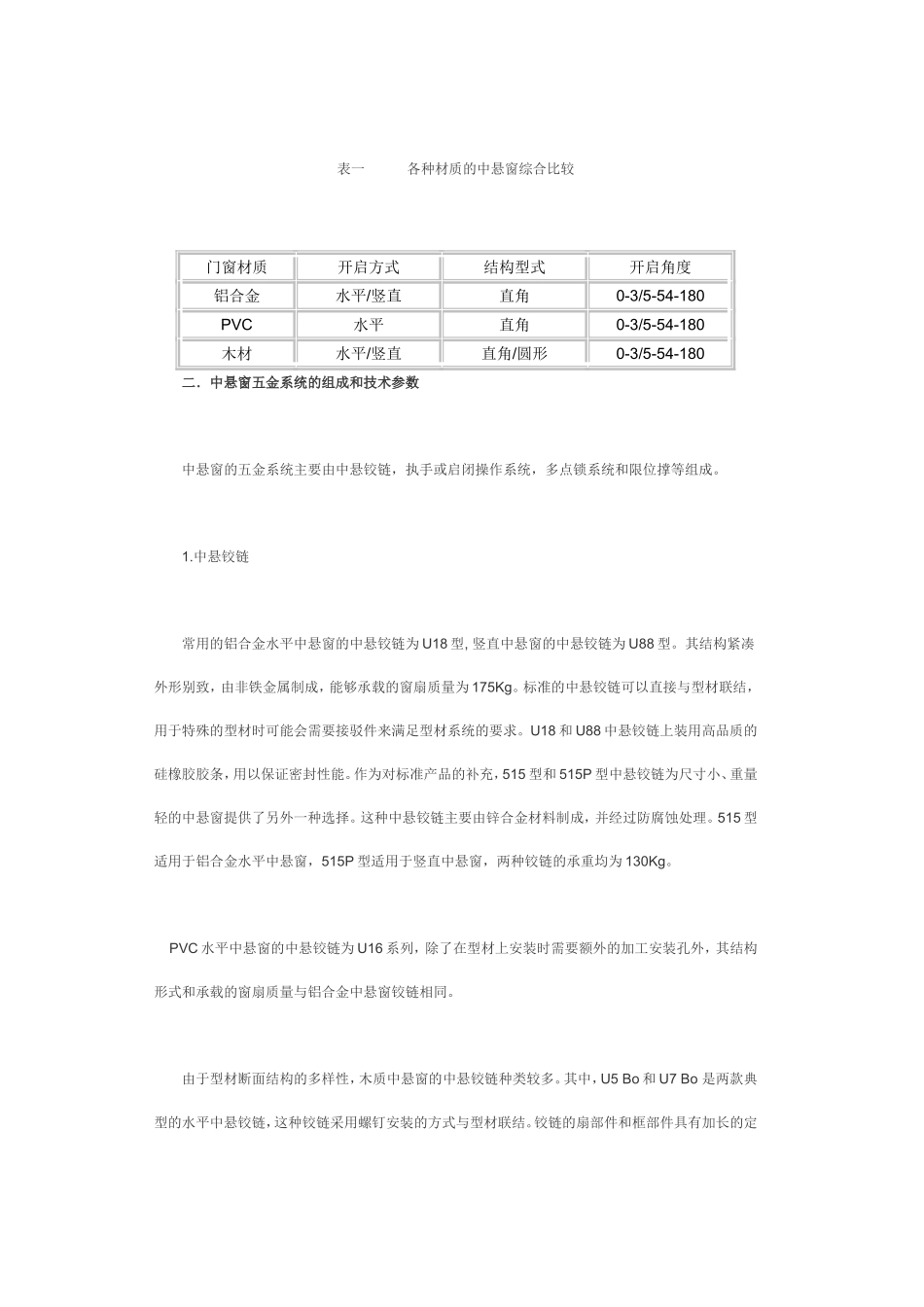

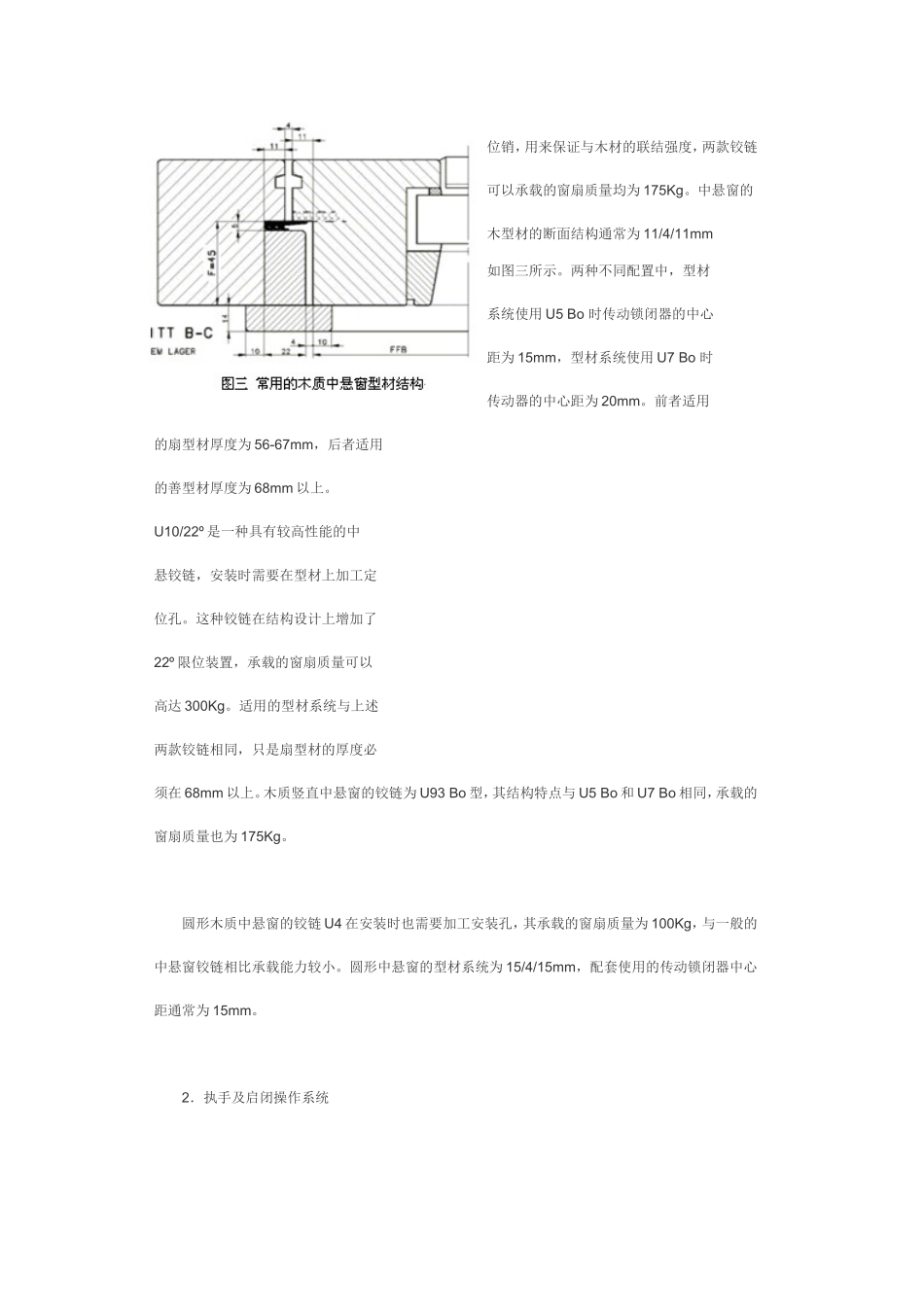

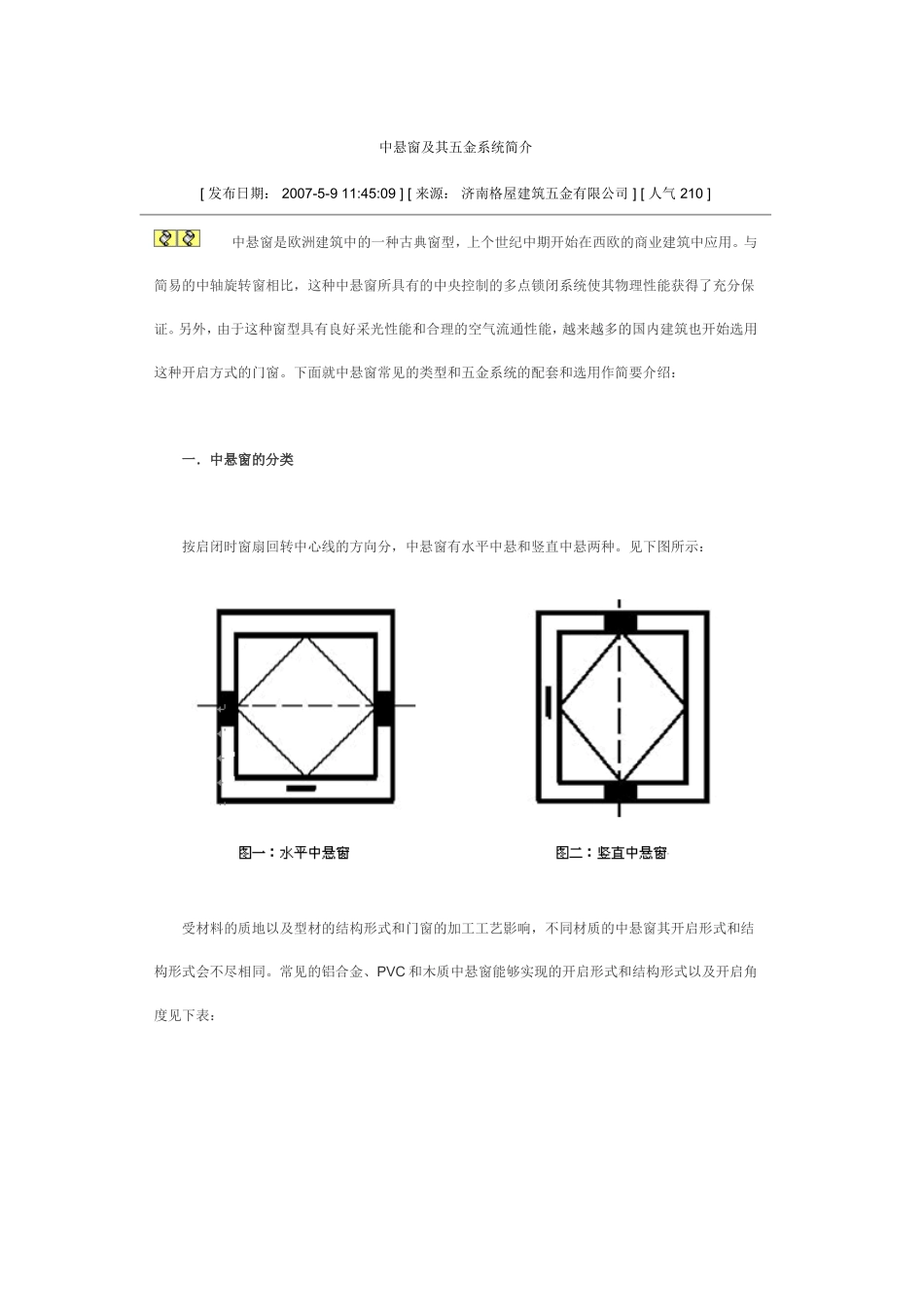

中悬窗及其五金系统简介[发布日期：2007-5-911:45:09][来源：济南格屋建筑五金有限公司][人气210]中悬窗是欧洲建筑中的一种古典窗型，上个世纪中期开始在西欧的商业建筑中应用。与简易的中轴旋转窗相比，这种中悬窗所具有的中央控制的多点锁闭系统使其物理性能获得了充分保证。另外，由于这种窗型具有良好采光性能和合理的空气流通性能，越来越多的国内建筑也开始选用这种开启方式的门窗。下面就中悬窗常见的类型和五金系统的配套和选用作简要介绍：一．中悬窗的分类按启闭时窗扇回转中心线的方向分，中悬窗有水平中悬和竖直中悬两种。见下图所示：受材料的质地以及型材的结构形式和门窗的加工工艺影响，不同材质的中悬窗其开启形式和结构形式会不尽相同。常见的铝合金、PVC和木质中悬窗能够实现的开启形式和结构形式以及开启角度见下表：表一各种材质的中悬窗综合比较门窗材质开启方式结构型式开启角度铝合金水平/竖直直角0-3/5-54-180PVC水平直角0-3/5-54-180木材水平/竖直直角/圆形0-3/5-54-180二．中悬窗五金系统的组成和技术参数中悬窗的五金系统主要由中悬铰链，执手或启闭操作系统，多点锁系统和限位撑等组成。1.中悬铰链常用的铝合金水平中悬窗的中悬铰链为U18型,竖直中悬窗的中悬铰链为U88型。其结构紧凑外形别致，由非铁金属制成，能够承载的窗扇质量为175Kg。标准的中悬铰链可以直接与型材联结，用于特殊的型材时可能会需要接驳件来满足型材系统的要求。U18和U88中悬铰链上装用高品质的硅橡胶胶条，用以保证密封性能。作为对标准产品的补充，515型和515P型中悬铰链为尺寸小、重量轻的中悬窗提供了另外一种选择。这种中悬铰链主要由锌合金材料制成，并经过防腐蚀处理。515型适用于铝合金水平中悬窗，515P型适用于竖直中悬窗，两种铰链的承重均为130Kg。PVC水平中悬窗的中悬铰链为U16系列，除了在型材上安装时需要额外的加工安装孔外，其结构形式和承载的窗扇质量与铝合金中悬窗铰链相同。由于型材断面结构的多样性，木质中悬窗的中悬铰链种类较多。其中，U5Bo和U7Bo是两款典型的水平中悬铰链，这种铰链采用螺钉安装的方式与型材联结。铰链的扇部件和框部件具有加长的定位销，用来保证与木材的联结强度，两款铰链可以承载的窗扇质量均为175Kg。中悬窗的木型材的断面结构通常为11/4/11mm如图三所示。两种不同配置中，型材系统使用U5Bo时传动锁闭器的中心距为15mm，型材系统使用U7Bo时传动器的中心距为20mm。前者适用的扇型材厚度为56-67mm，后者适用的善型材厚度为68mm以上。U10/22º是一种具有较高性能的中悬铰链，安装时需要在型材上加工定位孔。这种铰链在结构设计上增加了22º限位装置，承载的窗扇质量可以高达300Kg。适用的型材系统与上述两款铰链相同，只是扇型材的厚度必须在68mm以上。木质竖直中悬窗的铰链为U93Bo型，其结构特点与U5Bo和U7Bo相同，承载的窗扇质量也为175Kg。圆形木质中悬窗的铰链U4在安装时也需要加工安装孔，其承载的窗扇质量为100Kg，与一般的中悬窗铰链相比承载能力较小。圆形中悬窗的型材系统为15/4/15mm，配套使用的传动锁闭器中心距通常为15mm。2．执手及启闭操作系统中悬窗用的执手一般都应具有狭缝通风功能，为了提高安全性有的中悬窗执手设计有锁芯必须通过钥匙才能开启。有高位启闭要求时必须通过导杆与窗扇和执手连接进行控制，用于天窗开启装置F200的启闭控制系统也可以用于中悬窗。3．多点锁系统多点锁系统是整个五金系统的重要组成部分，用于各种不同材质的中悬窗的多点锁系统都是内藏式的，并通过一个执手或启闭操作系统控制。铝合金中悬窗的多点锁为380E系统，适用于15/20mm的欧标槽，340和330系统分别适用于PVC和木质中悬窗并安装在宽度为16.3mm深度为2.5mm的欧标槽内。在所有的多点所系统中锁点的径向位置都是可以调整的，以便保持更好的密封性能。对于340和330系列的多点锁系统来说，传动锁闭器和直角传动器的锁点的初始位置都是在行程的中间，以便于安装。用于木质竖直中悬的多点锁根据执手的安装位置可以分位C型和D型两种。4．各种中悬窗五金系统制作的门窗技术参数比较型材种类五金系统开启方式扇宽mm扇高mm扇重Kg铝合金U18...
