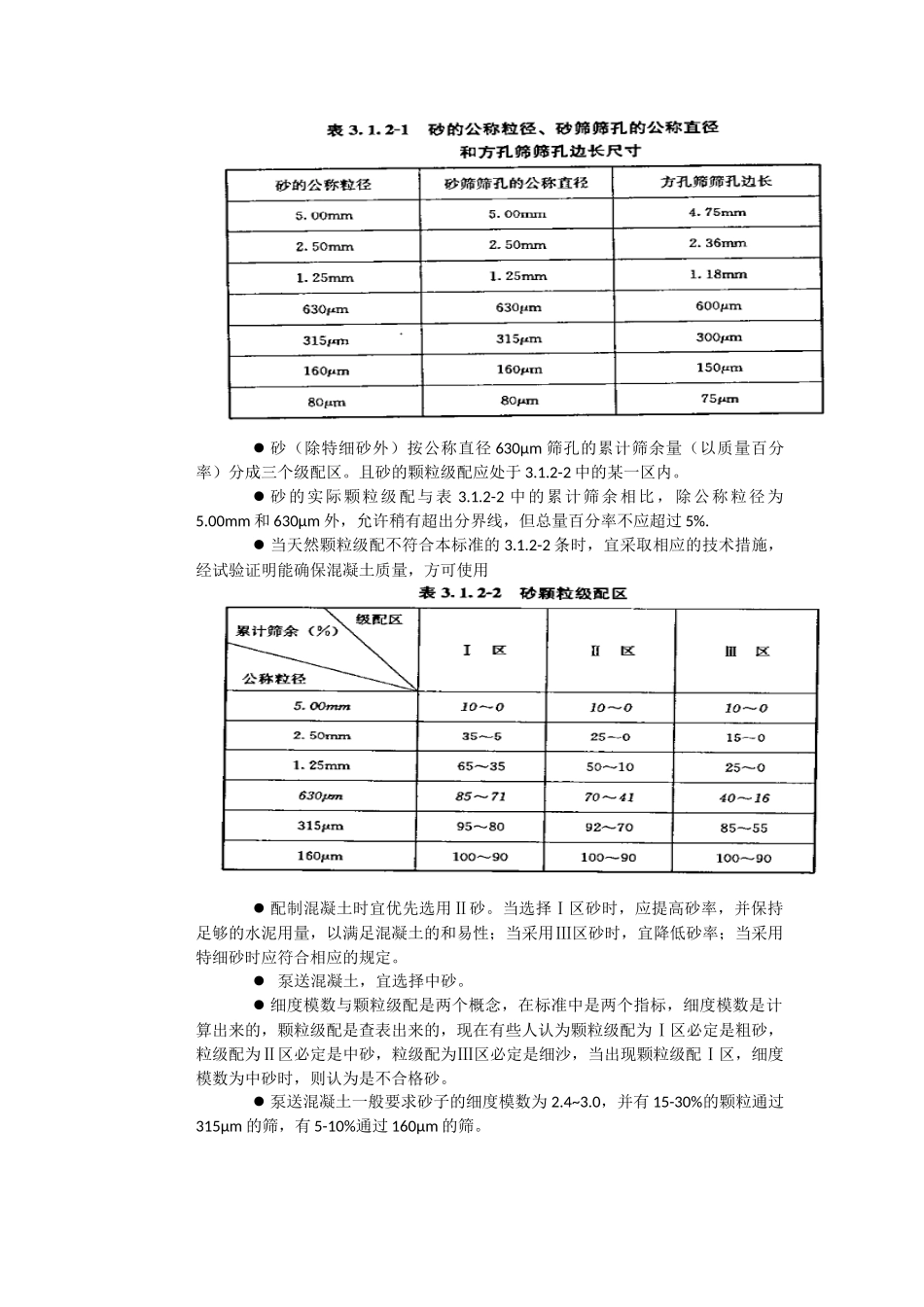

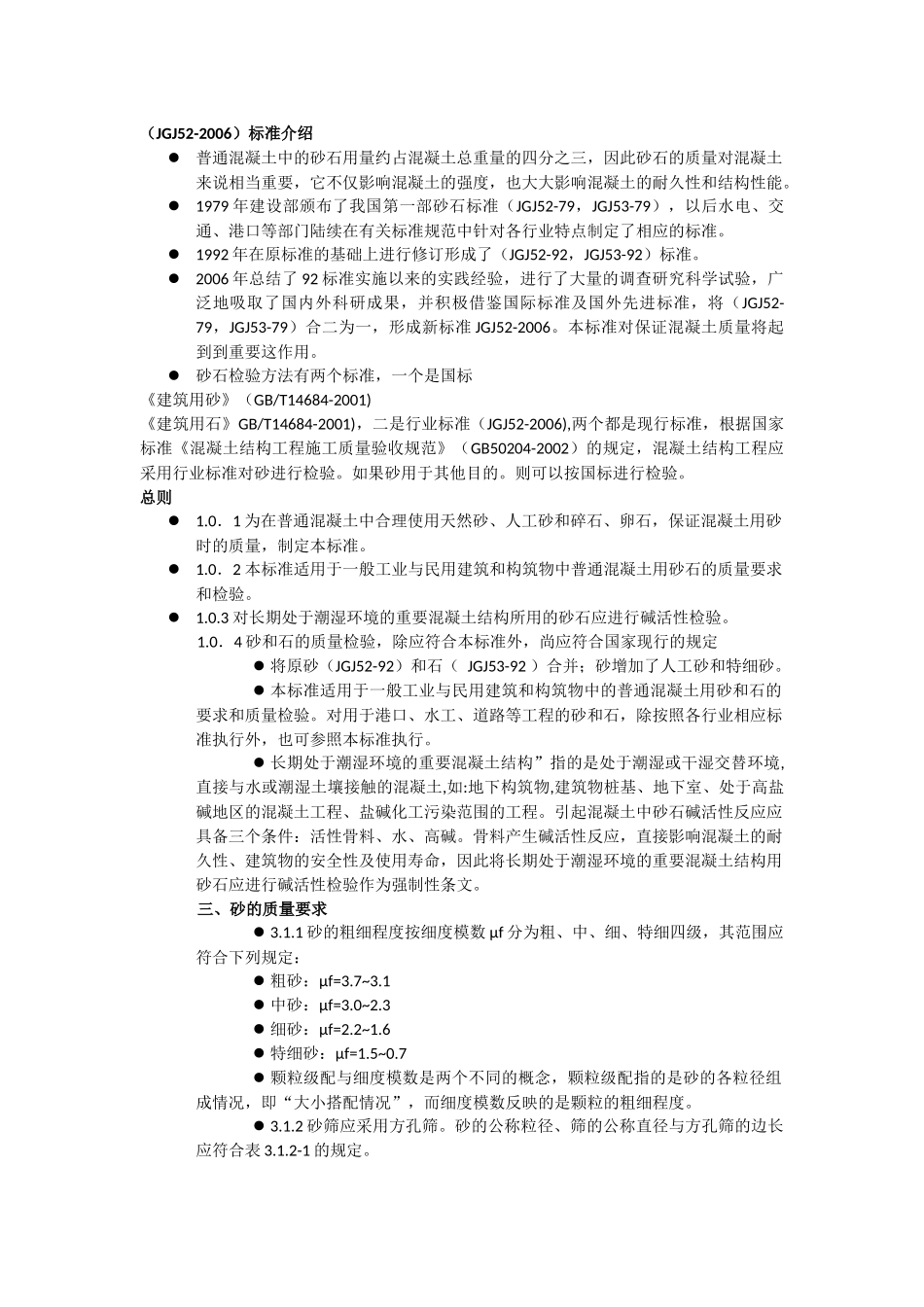

（JGJ52-2006）标准介绍普通混凝土中的砂石用量约占混凝土总重量的四分之三，因此砂石的质量对混凝土来说相当重要，它不仅影响混凝土的强度，也大大影响混凝土的耐久性和结构性能。1979年建设部颁布了我国第一部砂石标准（JGJ52-79，JGJ53-79），以后水电、交通、港口等部门陆续在有关标准规范中针对各行业特点制定了相应的标准。1992年在原标准的基础上进行修订形成了（JGJ52-92，JGJ53-92）标准。2006年总结了92标准实施以来的实践经验，进行了大量的调查研究科学试验，广泛地吸取了国内外科研成果，并积极借鉴国际标准及国外先进标准，将（JGJ52-79，JGJ53-79）合二为一，形成新标准JGJ52-2006。本标准对保证混凝土质量将起到到重要这作用。砂石检验方法有两个标准，一个是国标《建筑用砂》（GB/T14684-2001)《建筑用石》GB/T14684-2001)，二是行业标准（JGJ52-2006),两个都是现行标准，根据国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）的规定，混凝土结构工程应采用行业标准对砂进行检验。如果砂用于其他目的。则可以按国标进行检验。总则1.0．1为在普通混凝土中合理使用天然砂、人工砂和碎石、卵石，保证混凝土用砂时的质量，制定本标准。1.0．2本标准适用于一般工业与民用建筑和构筑物中普通混凝土用砂石的质量要求和检验。1.0.3对长期处于潮湿环境的重要混凝土结构所用的砂石应进行碱活性检验。1.0．4砂和石的质量检验，除应符合本标准外，尚应符合国家现行的规定将原砂（JGJ52-92）和石（JGJ53-92）合并；砂增加了人工砂和特细砂。本标准适用于一般工业与民用建筑和构筑物中的普通混凝土用砂和石的要求和质量检验。对用于港口、水工、道路等工程的砂和石，除按照各行业相应标准执行外，也可参照本标准执行。长期处于潮湿环境的重要混凝土结构”指的是处于潮湿或干湿交替环境,直接与水或潮湿土壤接触的混凝土,如:地下构筑物,建筑物桩基、地下室、处于高盐碱地区的混凝土工程、盐碱化工污染范围的工程。引起混凝土中砂石碱活性反应应具备三个条件：活性骨料、水、高碱。骨料产生碱活性反应，直接影响混凝土的耐久性、建筑物的安全性及使用寿命，因此将长期处于潮湿环境的重要混凝土结构用砂石应进行碱活性检验作为强制性条文。三、砂的质量要求3.1.1砂的粗细程度按细度模数μf分为粗、中、细、特细四级，其范围应符合下列规定：粗砂：μf=3.7~3.1中砂：μf=3.0~2.3细砂：μf=2.2~1.6特细砂：μf=1.5~0.7颗粒级配与细度模数是两个不同的概念，颗粒级配指的是砂的各粒径组成情况，即“大小搭配情况”，而细度模数反映的是颗粒的粗细程度。3.1.2砂筛应采用方孔筛。砂的公称粒径、筛的公称直径与方孔筛的边长应符合表3.1.2-1的规定。砂（除特细砂外）按公称直径630μm筛孔的累计筛余量（以质量百分率）分成三个级配区。且砂的颗粒级配应处于3.1.2-2中的某一区内。砂的实际颗粒级配与表3.1.2-2中的累计筛余相比，除公称粒径为5.00mm和630μm外，允许稍有超出分界线，但总量百分率不应超过5%.当天然颗粒级配不符合本标准的3.1.2-2条时，宜采取相应的技术措施，经试验证明能确保混凝土质量，方可使用配制混凝土时宜优先选用Ⅱ砂。当选择Ⅰ区砂时，应提高砂率，并保持足够的水泥用量，以满足混凝土的和易性；当采用Ⅲ区砂时，宜降低砂率；当采用特细砂时应符合相应的规定。泵送混凝土，宜选择中砂。细度模数与颗粒级配是两个概念，在标准中是两个指标，细度模数是计算出来的，颗粒级配是查表出来的，现在有些人认为颗粒级配为Ⅰ区必定是粗砂，粒级配为Ⅱ区必定是中砂，粒级配为Ⅲ区必定是细沙，当出现颗粒级配Ⅰ区，细度模数为中砂时，则认为是不合格砂。泵送混凝土一般要求砂子的细度模数为2.4~3.0，并有15-30%的颗粒通过315μm的筛，有5-10%通过160μm的筛。三、砂的质量3.1.3天然砂的含泥量应符合3.1.3的规定表3.1.3砂中含泥量混凝土强度等级≥C60C55~C30≤C25含泥量（按质量计）≤2.0≤3.0≤5.0对于有抗冻、抗渗或其他特殊要求的小于或等于C25混凝土用砂，其含泥量不应大于3%。含泥量：砂、石中公称...
