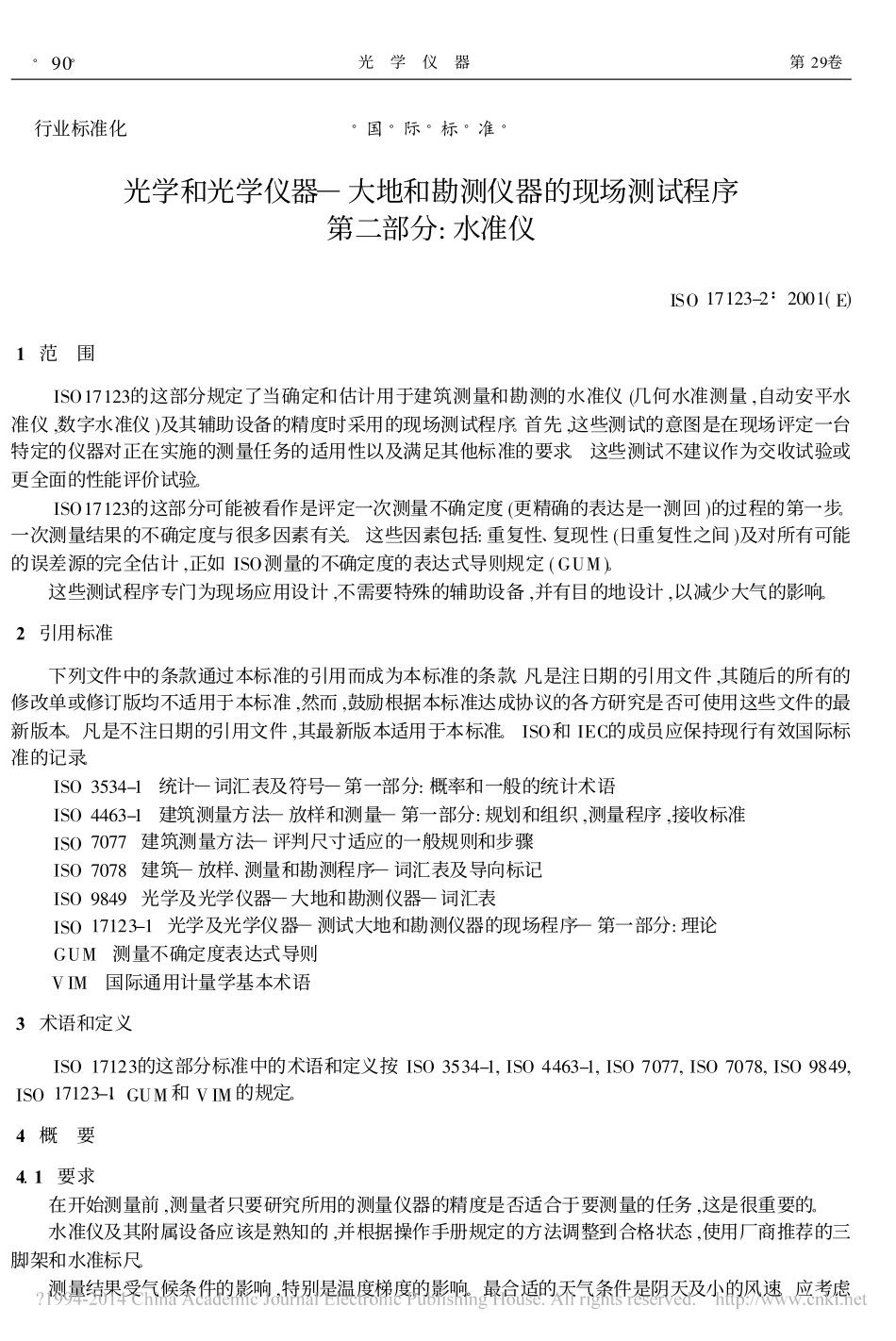

行业标准化·国·际·标·准·光学和光学仪器—大地和勘测仪器的现场测试程序第二部分:水准仪ISO17123-2∶2001(E)1范围ISO17123的这部分规定了当确定和估计用于建筑测量和勘测的水准仪(几何水准测量,自动安平水准仪,数字水准仪)及其辅助设备的精度时采用的现场测试程序。首先,这些测试的意图是在现场评定一台特定的仪器对正在实施的测量任务的适用性以及满足其他标准的要求。这些测试不建议作为交收试验或更全面的性能评价试验。ISO17123的这部分可能被看作是评定一次测量不确定度(更精确的表达是一测回)的过程的第一步。一次测量结果的不确定度与很多因素有关。这些因素包括:重复性、复现性(日重复性之间)及对所有可能的误差源的完全估计,正如ISO测量的不确定度的表达式导则规定(GUM)。这些测试程序专门为现场应用设计,不需要特殊的辅助设备,并有目的地设计,以减少大气的影响。2引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后的所有的修改单或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。ISO和IEC的成员应保持现行有效国际标准的记录。ISO3534-1统计—词汇表及符号—第一部分:概率和一般的统计术语ISO4463-1建筑测量方法—放样和测量—第一部分:规划和组织,测量程序,接收标准ISO7077建筑测量方法—评判尺寸适应的一般规则和步骤ISO7078建筑—放样、测量和勘测程序—词汇表及导向标记ISO9849光学及光学仪器—大地和勘测仪器—词汇表ISO17123-1光学及光学仪器—测试大地和勘测仪器的现场程序—第一部分:理论GUM测量不确定度表达式导则VIM国际通用计量学基本术语3术语和定义ISO17123的这部分标准中的术语和定义按ISO3534-1,ISO4463-1,ISO7077,ISO7078,ISO9849,ISO17123-1、GUM和VIM的规定。4概要4.1要求在开始测量前,测量者只要研究所用的测量仪器的精度是否适合于要测量的任务,这是很重要的。水准仪及其附属设备应该是熟知的,并根据操作手册规定的方法调整到合格状态,使用厂商推荐的三脚架和水准标尺。测量结果受气候条件的影响,特别是温度梯度的影响。最合适的天气条件是阴天及小的风速。应考虑·90·光学仪器第29卷具体条件可能随着测量地点的变化而变化。也应注意进行测量时的实际的天气条件以及测量的地面类型。测试时选择的条件应该与对真正的测量任务预想的条件相符合。(见ISO7077和ISO7078)。室内测试的结果几乎不受大气的影响,但是其成本很高,并且对大多数用户来说是不现实的。另外,室内测试的精度比野外测试的精度高很多。ISO17123的这部分描述了两种野外测试程序,如在第5条和第6条中说明的。测量应选择与工程的特殊需要最相适应的程序。4.2程序1:简化的测试程序简化的测试程序对给定的水准仪的精度是否在ISO4463-1中允许的偏差范围内提供评定。本测试程序通常用来检查一个用于平面水准测量的光学水准仪的精度,普偏应用于不等长测量,例如,建筑地点测量。简化的测试程序是以有限次的测量为基础的,因此,不能得到有意义的标准偏差。如果需要得到在野外测量条件下对水准仪更精确的评定,建议采用第6条规定的更严格的完整的测试程序。本程序用来确定两点间的高差,这两个点的距离真值大约60m。在不等视距视测出的高差与等视距得到的同样的两测量点之间距离真值间的差表明了对要测量的任务来说水准仪是否满足(ISO4463-1)规定的允许偏差。4.3程序2:完整的测试程序完整的测试程序用来在室外条件下对一个特殊的水准仪及其辅助设备的精度进行更准确的测量,并需要等视距(最大变化10%)测量。水准仪的室外测试通常用于较高精度水准测量,线性测量及其他主要测量,如,土木工程。推荐的视距为30m。当工程规范要求进行的使用精度测试时或在各自的距离上确定水准仪的精度测量范围时采用大于30m的距视。本完整的测试程序仅仅以等视距测量为基础。水准仪的瞄准轴的偏离不能通过这个程序发现。但是瞄准误差对实验标准偏差或等视距测量的水准标尺的零点补偿的差异没有影响。为了确定瞄准误差,在开始水准测量前要根据制造商的手册检查仪器。在ISO17123...
