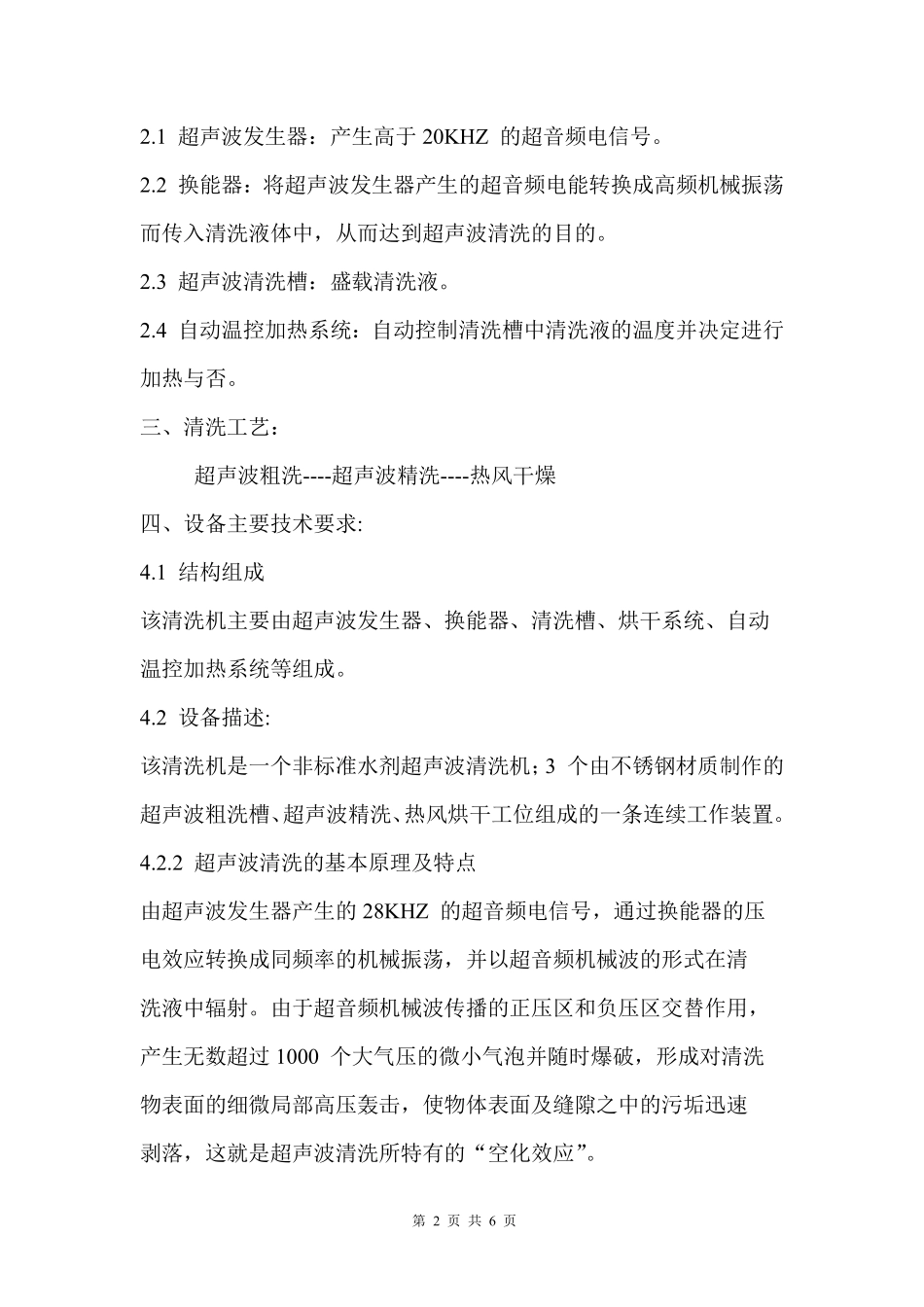

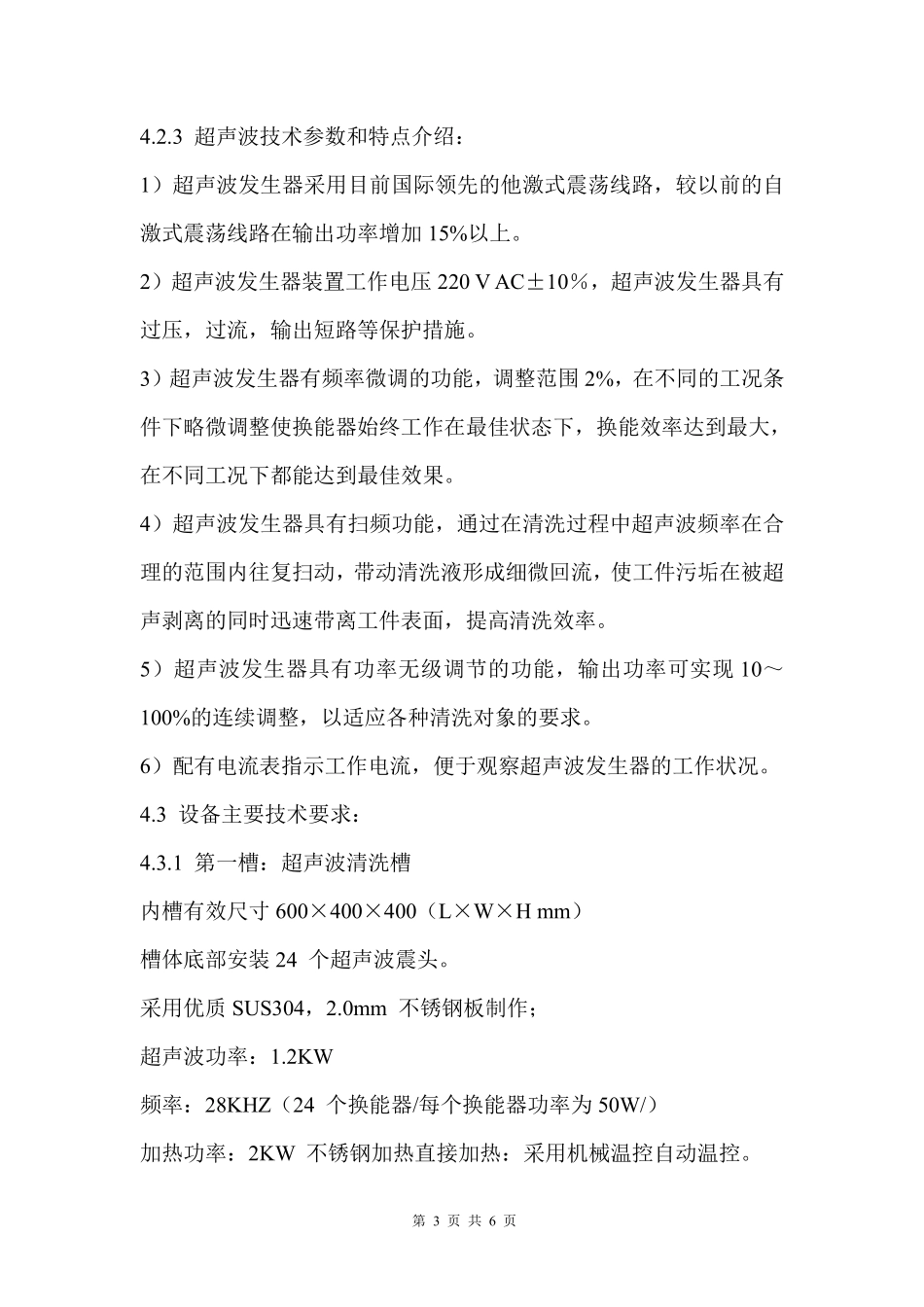

第1页共6页三槽式超声波清洗机说明书一、概述欢迎使用本公司三槽式超声波清洗机，该设备为单槽底震式、全不锈刚结构，耐酸、耐碱，美观耐用，使用碱性水基溶剂作为清洗剂，特别适用于精密工件的清洗。本机采用清洗部份和控制部份分体结构，使用方便，宜于保养。二、结构组成与各主要组成部份功能1.结构组成该设备由超声波发生器、换能器、清洗槽、热风干燥系统、自动温控加热系统、和外罩等组成。2.各主要组成部份功能：三槽式超声波清洗机TM-3084TS外观参考图第2页共6页2.1超声波发生器：产生高于20KHZ的超音频电信号。2.2换能器：将超声波发生器产生的超音频电能转换成高频机械振荡而传入清洗液体中，从而达到超声波清洗的目的。2.3超声波清洗槽：盛载清洗液。2.4自动温控加热系统：自动控制清洗槽中清洗液的温度并决定进行加热与否。三、清洗工艺：超声波粗洗----超声波精洗----热风干燥四、设备主要技术要求:4.1结构组成该清洗机主要由超声波发生器、换能器、清洗槽、烘干系统、自动温控加热系统等组成。4.2设备描述:该清洗机是一个非标准水剂超声波清洗机；3个由不锈钢材质制作的超声波粗洗槽、超声波精洗、热风烘干工位组成的一条连续工作装置。4.2.2超声波清洗的基本原理及特点由超声波发生器产生的28KHZ的超音频电信号，通过换能器的压电效应转换成同频率的机械振荡，并以超音频机械波的形式在清洗液中辐射。由于超音频机械波传播的正压区和负压区交替作用，产生无数超过1000个大气压的微小气泡并随时爆破，形成对清洗物表面的细微局部高压轰击，使物体表面及缝隙之中的污垢迅速剥落，这就是超声波清洗所特有的“空化效应”。第3页共6页4.2.3超声波技术参数和特点介绍：1）超声波发生器采用目前国际领先的他激式震荡线路，较以前的自激式震荡线路在输出功率增加15%以上。2）超声波发生器装置工作电压220VAC±10％，超声波发生器具有过压，过流，输出短路等保护措施。3）超声波发生器有频率微调的功能，调整范围2%，在不同的工况条件下略微调整使换能器始终工作在最佳状态下，换能效率达到最大，在不同工况下都能达到最佳效果。4）超声波发生器具有扫频功能，通过在清洗过程中超声波频率在合理的范围内往复扫动，带动清洗液形成细微回流，使工件污垢在被超声剥离的同时迅速带离工件表面，提高清洗效率。5）超声波发生器具有功率无级调节的功能，输出功率可实现10～100%的连续调整，以适应各种清洗对象的要求。6）配有电流表指示工作电流，便于观察超声波发生器的工作状况。4.3设备主要技术要求：4.3.1第一槽：超声波清洗槽内槽有效尺寸600×400×400（L×W×Hmm）槽体底部安装24个超声波震头。采用优质SUS304，2.0mm不锈钢板制作；超声波功率：1.2KW频率：28KHZ（24个换能器/每个换能器功率为50W/）加热功率：2KW不锈钢加热直接加热：采用机械温控自动温控。第4页共6页清洗液温度：常温20—100℃（可调）。设有单独的排水球阀，排水球阀通排水总管。排水球阀开关设计人员方便操作处。4.3.2第二槽：超声波粗洗槽内槽有效尺寸600×400×400（L×W×Hmm）槽体底部安装20个超声波震头。采用优质SUS304，2.0mm不锈钢板制作；超声波功率：1.2KW频率：28KHZ（20个换能器/每个换能器功率为50W/）加热功率：2KW不锈钢加热直接加热：采用机械温控自动温控。清洗液温度：常温20—100℃（可调）。设有单独的排水球阀，排水球阀通排水总管。排水球阀开关设计人员方便操作处。4.3.3第三槽：热风烘干槽内槽有效尺寸600×550×400（L×W×Hmm）加热功率：4KW不锈钢加热直接加热：采用优质数显温控自动温控。采用热风风机搅拌进行干燥工作。烘干温度：常温80—100℃（可调）。4.4外罩机架部分整机外罩门板采用不锈钢SUS201板材制作，底盘采用不锈钢SUS201型材制作。五、使用说明第5页共6页5.1开机前的准备：5.11检查清洗机是否安装平稳，机壳接地是否可靠；5.12将超声波发生器开关置于“关”的位置，检查电源是否合乎求；5.13将机械温控置于0℃的位置；5.14关闭机器侧面1个排液球阀；5.15注入清洗液，待液位低高于槽内液位开关标，液位开关上浮即为液位达标。5.16将清洗槽上的超声线接到发生...
