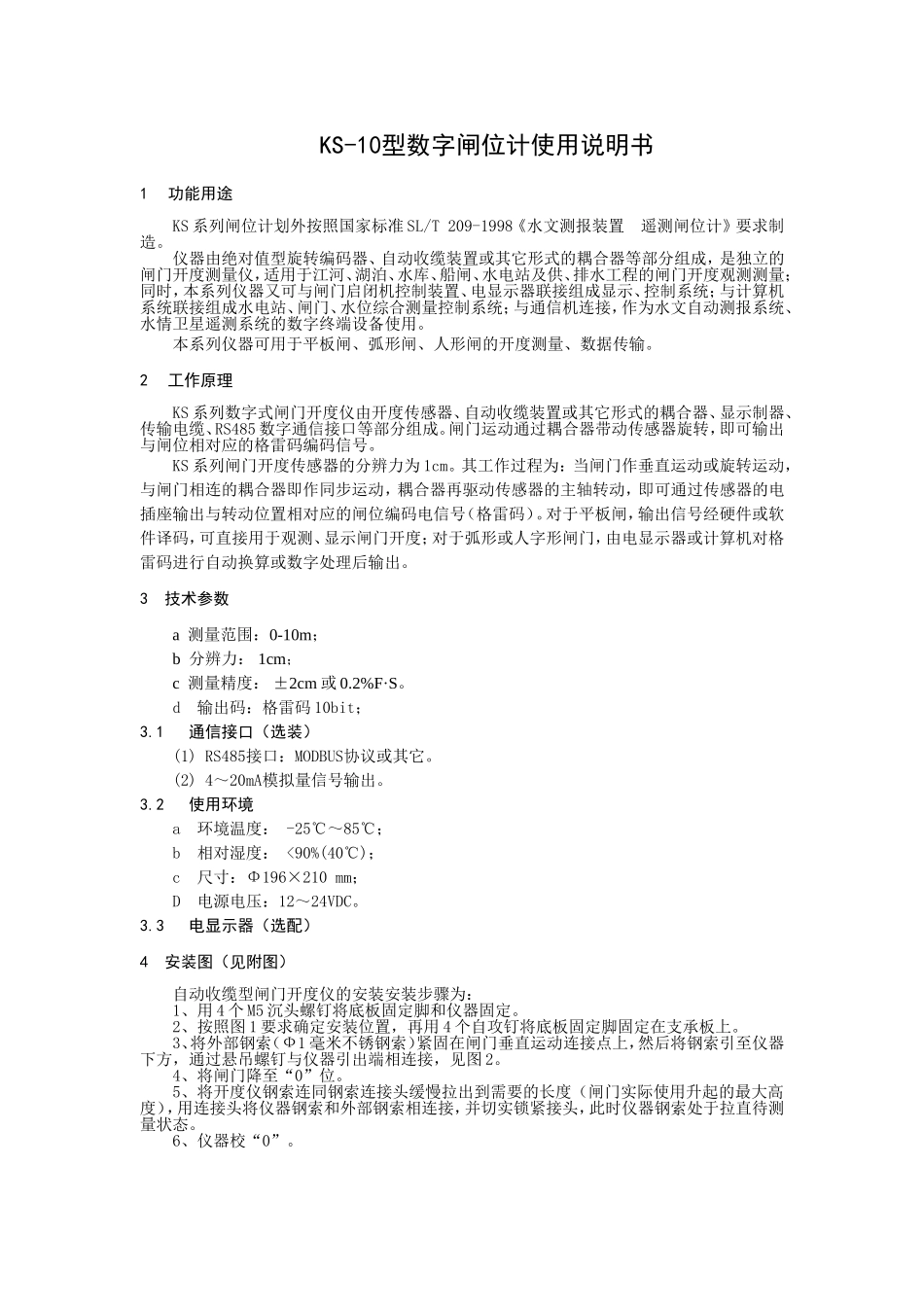

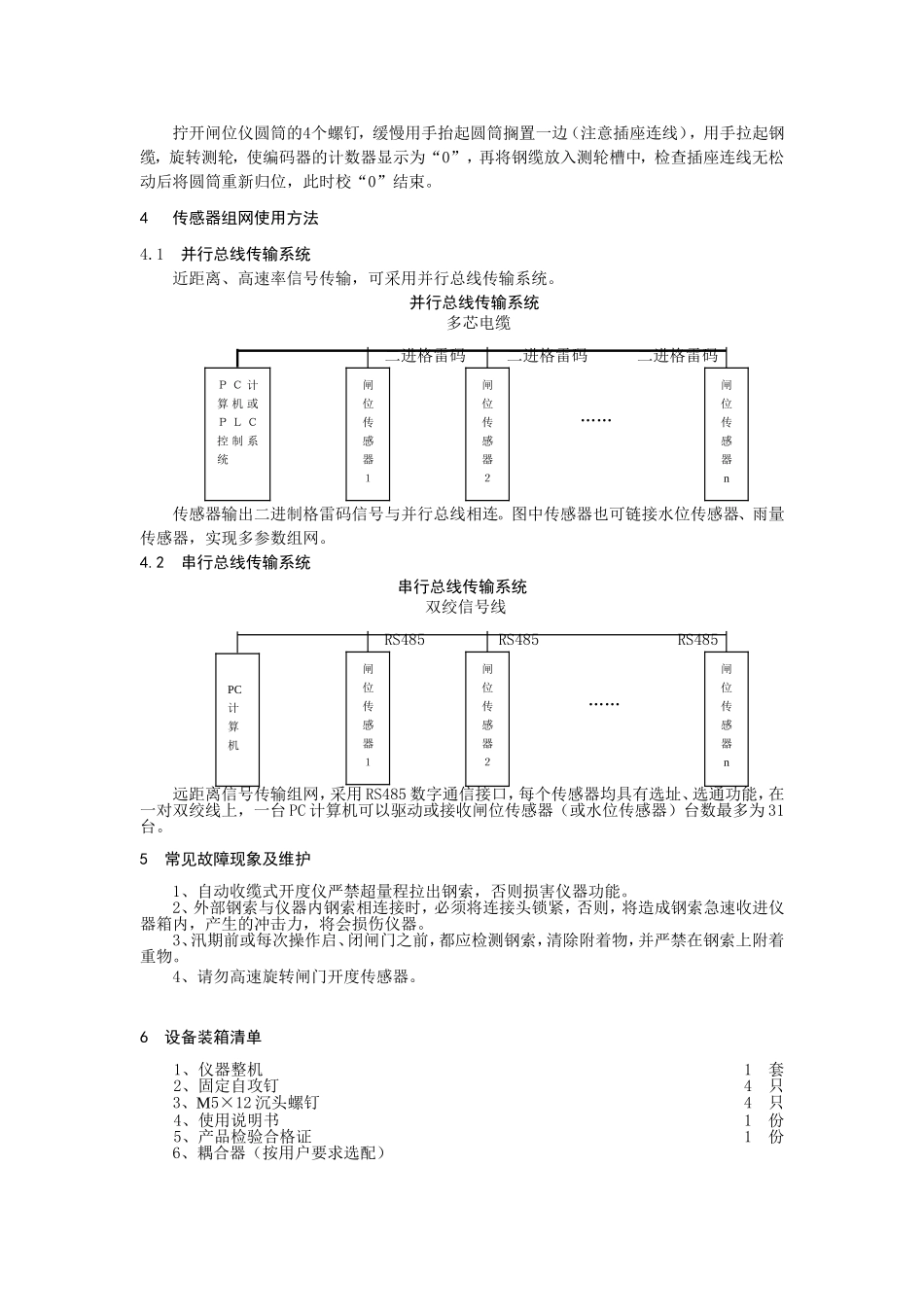

WEISER（WSB00.00SM）V08.03中国江苏徐州市伟思水务科技有限公司XuzhouWeisiWaterAffairScience&TechnologyCo.,LTDJiangsuP.R.ChinaKS-10型数字闸位计使用说明书KS-10型数字闸位计使用说明书1功能用途KS系列闸位计划外按照国家标准SL/T209-1998《水文测报装置遥测闸位计》要求制造。仪器由绝对值型旋转编码器、自动收缆装置或其它形式的耦合器等部分组成，是独立的闸门开度测量仪，适用于江河、湖泊、水库、船闸、水电站及供、排水工程的闸门开度观测测量；同时，本系列仪器又可与闸门启闭机控制装置、电显示器联接组成显示、控制系统；与计算机系统联接组成水电站、闸门、水位综合测量控制系统；与通信机连接，作为水文自动测报系统、水情卫星遥测系统的数字终端设备使用。本系列仪器可用于平板闸、弧形闸、人形闸的开度测量、数据传输。2工作原理KS系列数字式闸门开度仪由开度传感器、自动收缆装置或其它形式的耦合器、显示制器、传输电缆、RS485数字通信接口等部分组成。闸门运动通过耦合器带动传感器旋转，即可输出与闸位相对应的格雷码编码信号。KS系列闸门开度传感器的分辨力为1cm。其工作过程为：当闸门作垂直运动或旋转运动，与闸门相连的耦合器即作同步运动，耦合器再驱动传感器的主轴转动，即可通过传感器的电插座输出与转动位置相对应的闸位编码电信号（格雷码）。对于平板闸，输出信号经硬件或软件译码，可直接用于观测、显示闸门开度；对于弧形或人字形闸门，由电显示器或计算机对格雷码进行自动换算或数字处理后输出。3技术参数a测量范围：0-10m；b分辨力：1cm；c测量精度：±2cm或0.2%F·S。d输出码：格雷码10bit；3.1通信接口（选装）(1)RS485接口：MODBUS协议或其它。(2)4～20mA模拟量信号输出。3.2使用环境a环境温度：-25℃～85℃；b相对湿度：<90%(40℃)；c尺寸：Φ196×210mm；D电源电压：12～24VDC。3.3电显示器（选配）4安装图（见附图）自动收缆型闸门开度仪的安装安装步骤为：1、用4个M5沉头螺钉将底板固定脚和仪器固定。2、按照图1要求确定安装位置，再用4个自攻钉将底板固定脚固定在支承板上。3、将外部钢索（Ф1毫米不锈钢索）紧固在闸门垂直运动连接点上，然后将钢索引至仪器下方，通过悬吊螺钉与仪器引出端相连接，见图2。4、将闸门降至“0”位。5、将开度仪钢索连同钢索连接头缓慢拉出到需要的长度（闸门实际使用升起的最大高度），用连接头将仪器钢索和外部钢索相连接，并切实锁紧接头，此时仪器钢索处于拉直待测量状态。6、仪器校“0”。拧开闸位仪圆筒的4个螺钉，缓慢用手抬起圆筒搁置一边（注意插座连线），用手拉起钢缆，旋转测轮，使编码器的计数器显示为“0”，再将钢缆放入测轮槽中，检查插座连线无松动后将圆筒重新归位，此时校“0”结束。4传感器组网使用方法4.1并行总线传输系统近距离、高速率信号传输，可采用并行总线传输系统。并行总线传输系统多芯电缆二进格雷码二进格雷码二进格雷码……传感器输出二进制格雷码信号与并行总线相连。图中传感器也可链接水位传感器、雨量传感器，实现多参数组网。4.2串行总线传输系统串行总线传输系统双绞信号线RS485RS485RS485……远距离信号传输组网，采用RS485数字通信接口，每个传感器均具有选址、选通功能，在一对双绞线上，一台PC计算机可以驱动或接收闸位传感器（或水位传感器）台数最多为31台。5常见故障现象及维护1、自动收缆式开度仪严禁超量程拉出钢索，否则损害仪器功能。2、外部钢索与仪器内钢索相连接时，必须将连接头锁紧，否则，将造成钢索急速收进仪器箱内，产生的冲击力，将会损伤仪器。3、汛期前或每次操作启、闭闸门之前，都应检测钢索，清除附着物，并严禁在钢索上附着重物。4、请勿高速旋转闸门开度传感器。6设备装箱清单1、仪器整机1套2、固定自攻钉4只3、M5×12沉头螺钉4只4、使用说明书1份5、产品检验合格证1份6、耦合器（按用户要求选配）ＰＣ计算机或ＰＬＣ控制系统闸位传感器１闸位传感器２闸位传感器nPC计算机闸位传感器１闸位传感器２闸位传感器n徐州市伟思水务科技有限公司电话：0516-83859628、83859755邮编：221009地址：徐州市解放南路中组小区2幢D楼21附录1与螺杆...
