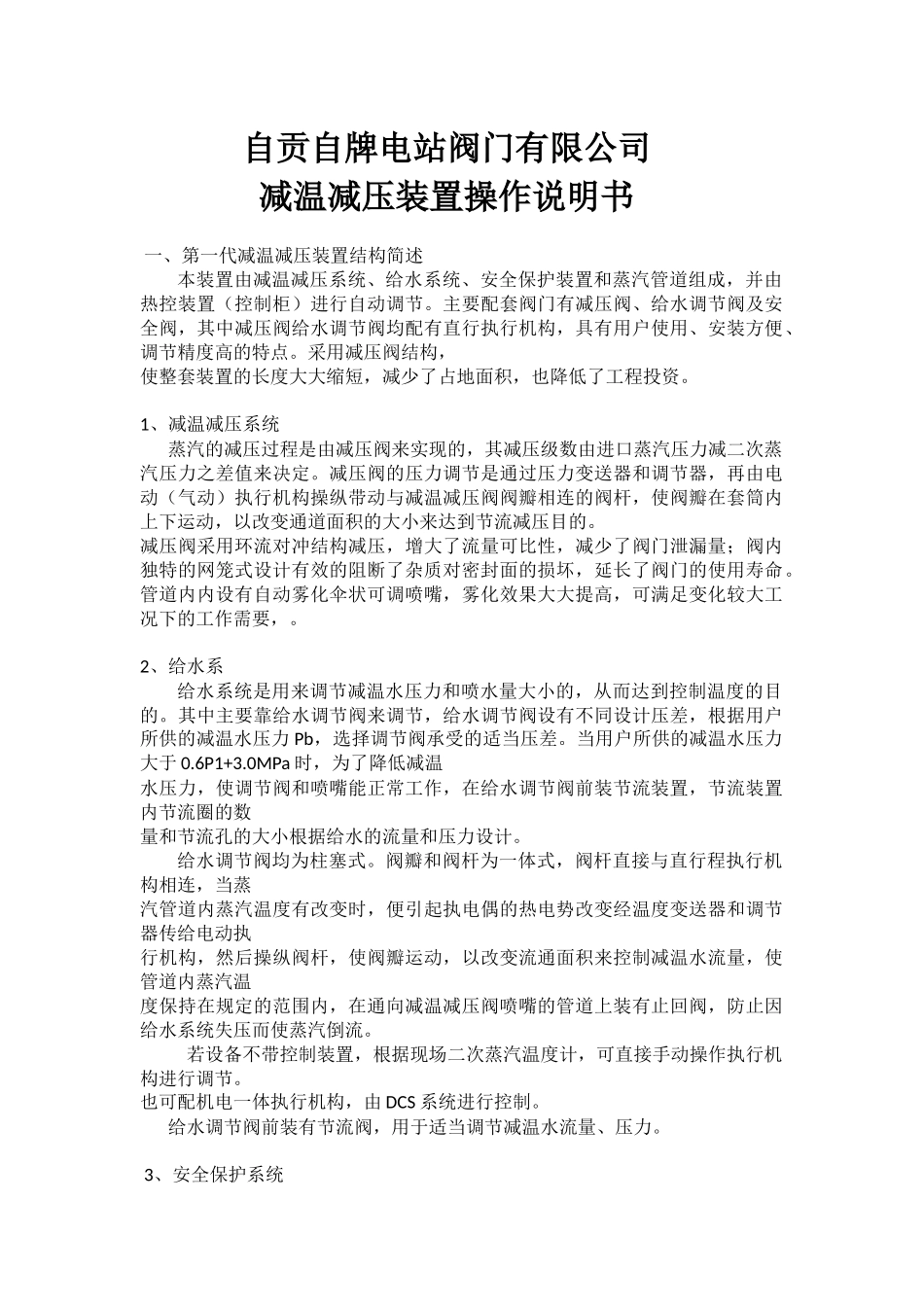

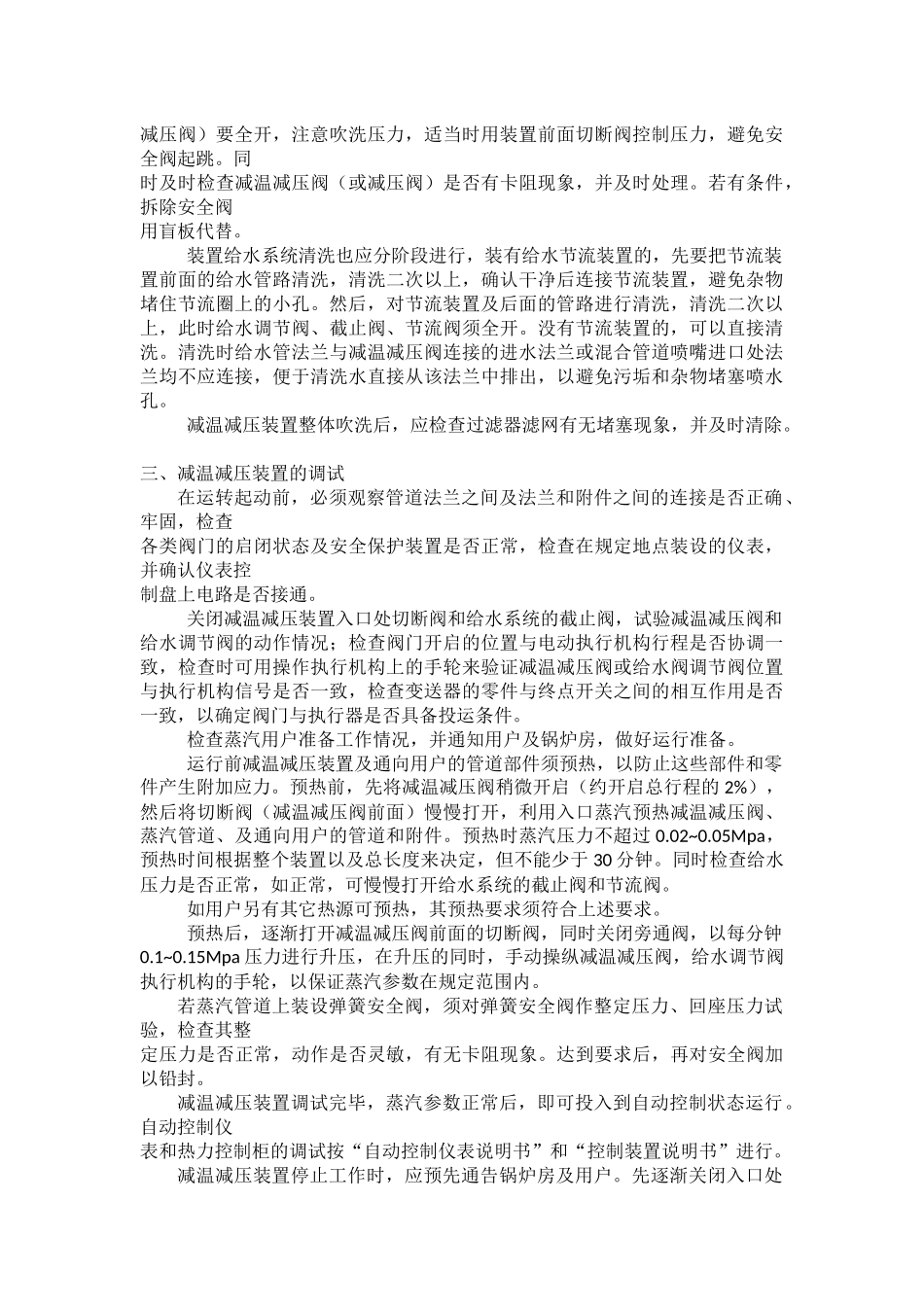

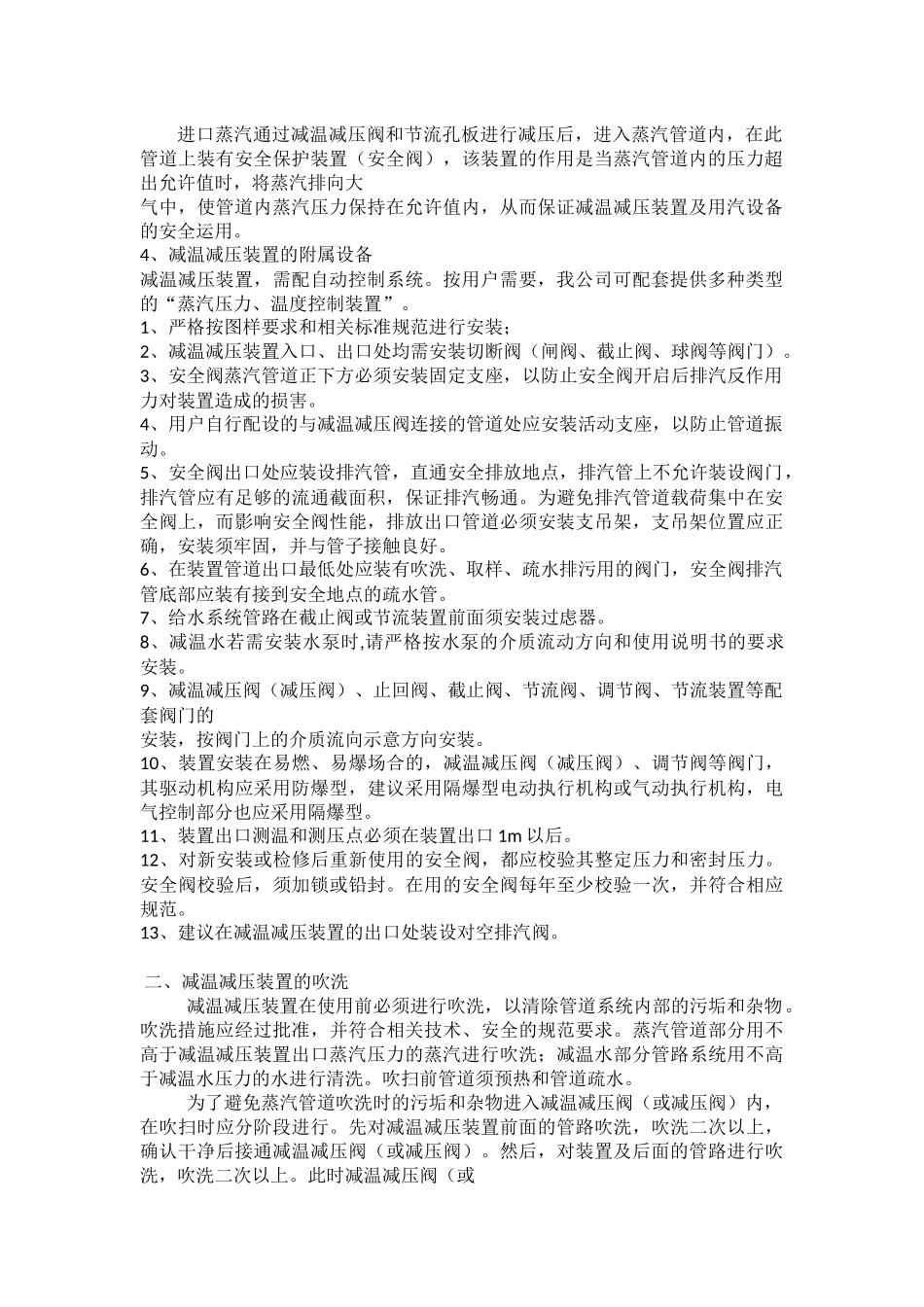

自贡自牌电站阀门有限公司减温减压装置操作说明书一、第一代减温减压装置结构简述本装置由减温减压系统、给水系统、安全保护装置和蒸汽管道组成，并由热控装置（控制柜）进行自动调节。主要配套阀门有减压阀、给水调节阀及安全阀，其中减压阀给水调节阀均配有直行执行机构，具有用户使用、安装方便、调节精度高的特点。采用减压阀结构，使整套装置的长度大大缩短，减少了占地面积，也降低了工程投资。1、减温减压系统蒸汽的减压过程是由减压阀来实现的，其减压级数由进口蒸汽压力减二次蒸汽压力之差值来决定。减压阀的压力调节是通过压力变送器和调节器，再由电动（气动）执行机构操纵带动与减温减压阀阀瓣相连的阀杆，使阀瓣在套筒内上下运动，以改变通道面积的大小来达到节流减压目的。减压阀采用环流对冲结构减压，增大了流量可比性，减少了阀门泄漏量；阀内独特的网笼式设计有效的阻断了杂质对密封面的损坏，延长了阀门的使用寿命。管道内内设有自动雾化伞状可调喷嘴，雾化效果大大提高，可满足变化较大工况下的工作需要，。2、给水系给水系统是用来调节减温水压力和喷水量大小的，从而达到控制温度的目的。其中主要靠给水调节阀来调节，给水调节阀设有不同设计压差，根据用户所供的减温水压力Pb，选择调节阀承受的适当压差。当用户所供的减温水压力大于0.6P1+3.0MPa时，为了降低减温水压力，使调节阀和喷嘴能正常工作，在给水调节阀前装节流装置，节流装置内节流圈的数量和节流孔的大小根据给水的流量和压力设计。给水调节阀均为柱塞式。阀瓣和阀杆为一体式，阀杆直接与直行程执行机构相连，当蒸汽管道内蒸汽温度有改变时，便引起执电偶的热电势改变经温度变送器和调节器传给电动执行机构，然后操纵阀杆，使阀瓣运动，以改变流通面积来控制减温水流量，使管道内蒸汽温度保持在规定的范围内，在通向减温减压阀喷嘴的管道上装有止回阀，防止因给水系统失压而使蒸汽倒流。若设备不带控制装置，根据现场二次蒸汽温度计，可直接手动操作执行机构进行调节。也可配机电一体执行机构，由DCS系统进行控制。给水调节阀前装有节流阀，用于适当调节减温水流量、压力。3、安全保护系统进口蒸汽通过减温减压阀和节流孔板进行减压后，进入蒸汽管道内，在此管道上装有安全保护装置（安全阀），该装置的作用是当蒸汽管道内的压力超出允许值时，将蒸汽排向大气中，使管道内蒸汽压力保持在允许值内，从而保证减温减压装置及用汽设备的安全运用。4、减温减压装置的附属设备减温减压装置，需配自动控制系统。按用户需要，我公司可配套提供多种类型的“蒸汽压力、温度控制装置”。1、严格按图样要求和相关标准规范进行安装；2、减温减压装置入口、出口处均需安装切断阀（闸阀、截止阀、球阀等阀门）。3、安全阀蒸汽管道正下方必须安装固定支座，以防止安全阀开启后排汽反作用力对装置造成的损害。4、用户自行配设的与减温减压阀连接的管道处应安装活动支座，以防止管道振动。5、安全阀出口处应装设排汽管，直通安全排放地点，排汽管上不允许装设阀门，排汽管应有足够的流通截面积，保证排汽畅通。为避免排汽管道载荷集中在安全阀上，而影响安全阀性能，排放出口管道必须安装支吊架，支吊架位置应正确，安装须牢固，并与管子接触良好。6、在装置管道出口最低处应装有吹洗、取样、疏水排污用的阀门，安全阀排汽管底部应装有接到安全地点的疏水管。7、给水系统管路在截止阀或节流装置前面须安装过虑器。8、减温水若需安装水泵时,请严格按水泵的介质流动方向和使用说明书的要求安装。9、减温减压阀（减压阀）、止回阀、截止阀、节流阀、调节阀、节流装置等配套阀门的安装，按阀门上的介质流向示意方向安装。10、装置安装在易燃、易爆场合的，减温减压阀（减压阀）、调节阀等阀门，其驱动机构应采用防爆型，建议采用隔爆型电动执行机构或气动执行机构，电气控制部分也应采用隔爆型。11、装置出口测温和测压点必须在装置出口1m以后。12、对新安装或检修后重新使用的安全阀，都应校验其整定压力和密封压力。安全阀校验后，须加锁或铅封。在用的安全阀每年至少校验一次，并符合相应规范。13、建议在减温减压...
