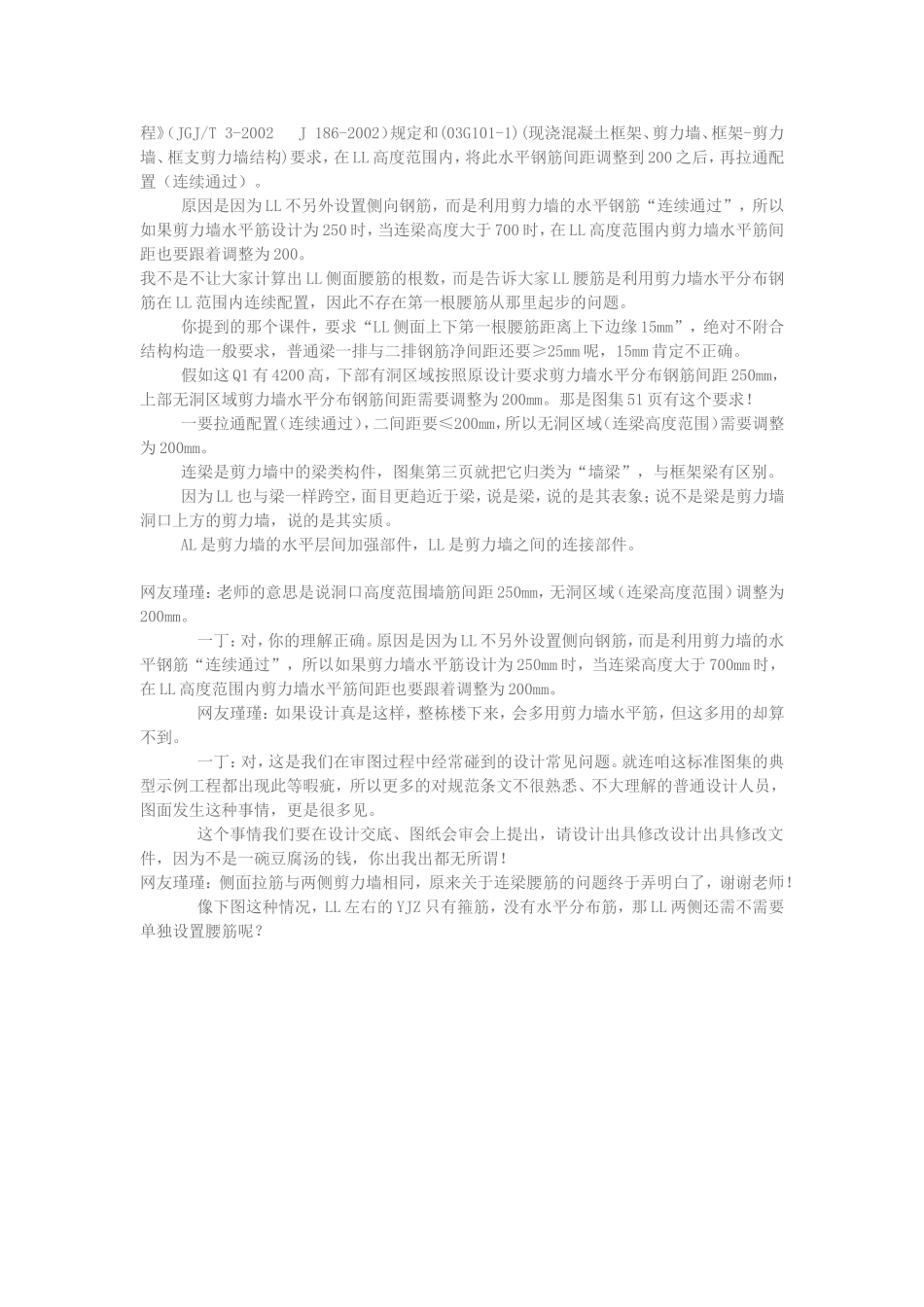

连梁腰筋类别:我的文章评论(0)浏览(18)2010-10-0801:59标签：网友瑾瑾：连梁高度范围底部的第一根腰筋距离连梁底部到底是多少不太好确定。一丁老师，您认为呢？1、连梁侧面水平筋中上部或下部的第一根筋是不是距离LL上部或下部1/2间距？图集与规范也未见这方面的规定，而《透过案例学平法》中从计算式可以看出LL侧面上下第一根腰筋距离上下边缘15mm。2、当连梁两侧腰筋面积配筋率满足要求后，梁腰筋间距取为200mm，此时LL1腰筋与剪力墙水平分布筋不共线，那么，LL1侧面腰筋伸入两侧墙肢内多长呢？（是取LaE还是效仿KL侧面构造纵筋锚入KZ15d？）请问一丁老师，如果要单独计算LL高度范围内的侧向腰筋根数，是不是：（梁高－1/2腰筋间距×2）/间距＋1？个人认为，连梁高度范围内的侧向腰筋根数很难计算，因为此腰筋是跟着墙水平分布筋走的，而水平分布筋根数又跟层高等等有关。一丁：连梁高度范围上下的第一根腰筋棗能不能不要这样看问题？剪力墙水平钢筋在连梁范围拉通配置（连续通过）不就很好嘛。如果某片剪力墙没有开洞，该剪力墙自下而上水平分布钢筋按照设计要求的某个间距均匀配置。所谓LL就是将剪力墙洞口上方的那部分“墙体”的上下按LL的设计要求配置相应的纵向钢筋，在LL高度范围的腰筋，则由剪力墙的水平分布钢筋拉通配置（连续通过），因此不存在LL腰筋从什么地方开始布置的问题，请看下面这张示意图。网友瑾瑾：可是如果不计算出LL侧面腰筋的根数或排数，其侧面拉筋也不好计算？一丁：侧面拉筋与两侧剪力墙的水平分布钢筋相同，所谓LL其实就是开洞剪力墙洞口上方的那点“墙”。《高层建筑混凝土结构技术规程》（JGJ3-2002）7.2.26条4款上有句话：墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通配置；当连梁截面高度大于700mm时，其两侧沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3％。平法(03G101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)图集51页就是根据这个规定作出的标准设计要求。鉴于此，平法(03G101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)图集19页的剪力墙身表中为Q1剪力墙提供的水平钢筋直径12mm间距250mm；而在同一页面的剪力墙梁表中，给出的LL1截面为300×2000，截面高度2000＞700跨高比（1800-300）/2000＝0.75＜2.5直径12mm，间距250mm的每侧每米配筋截面积为As＝452mm2，连梁范围两侧腰筋配筋总截面积为2×452×2000/1000＝1808mm2配筋率＝1808/300/2000＝0.3013％＞0.3％，满足要求，但是间距250mm＞200mm，不能满足作为连梁腰筋的要求，因此不能简单地直接将Q1的水平分布钢筋在LL1范围内拉通配置（连续通过），而是必须事先通过设计交底、图纸会审或技术恰商等方式，将这个问题摆到设计结构师面前，请其按照《高层建筑混凝土结构技术规程》（JGJ/T3-2002J186-2002）规定和(03G101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)要求，在LL高度范围内，将此水平钢筋间距调整到200之后，再拉通配置（连续通过）。原因是因为LL不另外设置侧向钢筋，而是利用剪力墙的水平钢筋“连续通过”，所以如果剪力墙水平筋设计为250时，当连梁高度大于700时，在LL高度范围内剪力墙水平筋间距也要跟着调整为200。我不是不让大家计算出LL侧面腰筋的根数，而是告诉大家LL腰筋是利用剪力墙水平分布钢筋在LL范围内连续配置，因此不存在第一根腰筋从那里起步的问题。你提到的那个课件，要求“LL侧面上下第一根腰筋距离上下边缘15mm”，绝对不附合结构构造一般要求，普通梁一排与二排钢筋净间距还要≥25mm呢，15mm肯定不正确。假如这Q1有4200高，下部有洞区域按照原设计要求剪力墙水平分布钢筋间距250mm，上部无洞区域剪力墙水平分布钢筋间距需要调整为200mm。那是图集51页有这个要求！一要拉通配置（连续通过），二间距要≤200mm，所以无洞区域（连梁高度范围）需要调整为200mm。连梁是剪力墙中的梁类构件，图集第三页就把它归类为“墙梁”，与框架梁有区别。因为LL也与梁一样跨空，面目更趋近于梁，说...
