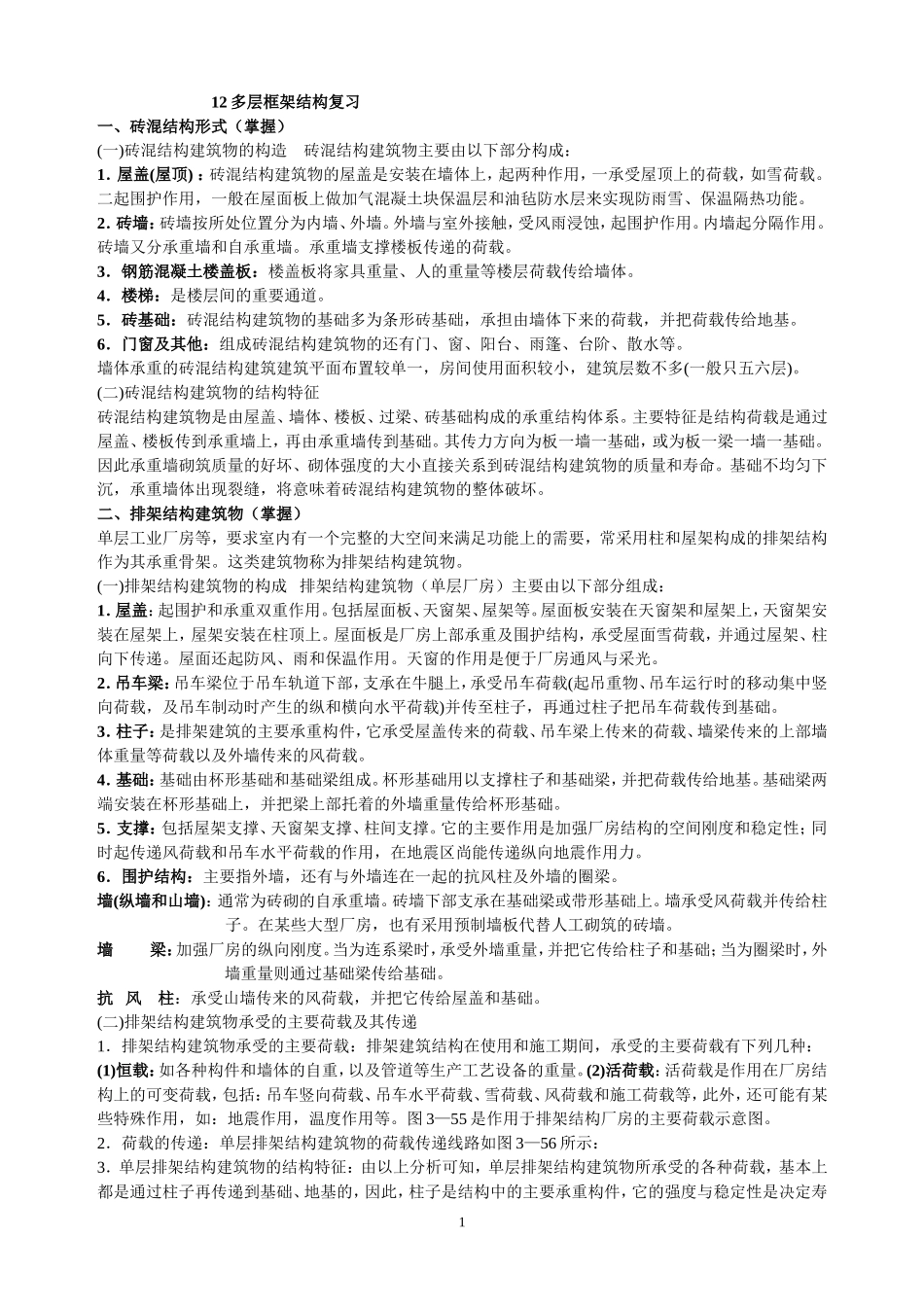

12多层框架结构复习一、砖混结构形式（掌握）(一)砖混结构建筑物的构造砖混结构建筑物主要由以下部分构成：1．屋盖(屋顶)：砖混结构建筑物的屋盖是安装在墙体上，起两种作用，一承受屋顶上的荷载，如雪荷载。二起围护作用，一般在屋面板上做加气混凝土块保温层和油毡防水层来实现防雨雪、保温隔热功能。2．砖墙：砖墙按所处位置分为内墙、外墙。外墙与室外接触，受风雨浸蚀，起围护作用。内墙起分隔作用。砖墙又分承重墙和自承重墙。承重墙支撑楼板传递的荷载。3．钢筋混凝土楼盖板：楼盖板将家具重量、人的重量等楼层荷载传给墙体。4．楼梯：是楼层间的重要通道。5．砖基础：砖混结构建筑物的基础多为条形砖基础，承担由墙体下来的荷载，并把荷载传给地基。6．门窗及其他：组成砖混结构建筑物的还有门、窗、阳台、雨篷、台阶、散水等。墙体承重的砖混结构建筑建筑平面布置较单一，房间使用面积较小，建筑层数不多(一般只五六层)。(二)砖混结构建筑物的结构特征砖混结构建筑物是由屋盖、墙体、楼板、过梁、砖基础构成的承重结构体系。主要特征是结构荷载是通过屋盖、楼板传到承重墙上，再由承重墙传到基础。其传力方向为板一墙一基础，或为板一梁一墙一基础。因此承重墙砌筑质量的好坏、砌体强度的大小直接关系到砖混结构建筑物的质量和寿命。基础不均匀下沉，承重墙体出现裂缝，将意味着砖混结构建筑物的整体破坏。二、排架结构建筑物（掌握）单层工业厂房等，要求室内有一个完整的大空间来满足功能上的需要，常采用柱和屋架构成的排架结构作为其承重骨架。这类建筑物称为排架结构建筑物。(一)排架结构建筑物的构成排架结构建筑物（单层厂房）主要由以下部分组成：1．屋盖：起围护和承重双重作用。包括屋面板、天窗架、屋架等。屋面板安装在天窗架和屋架上，天窗架安装在屋架上，屋架安装在柱顶上。屋面板是厂房上部承重及围护结构，承受屋面雪荷载，并通过屋架、柱向下传递。屋面还起防风、雨和保温作用。天窗的作用是便于厂房通风与采光。2．吊车梁：吊车梁位于吊车轨道下部，支承在牛腿上，承受吊车荷载(起吊重物、吊车运行时的移动集中竖向荷载，及吊车制动时产生的纵和横向水平荷载)并传至柱子，再通过柱子把吊车荷载传到基础。3．柱子：是排架建筑的主要承重构件，它承受屋盖传来的荷载、吊车梁上传来的荷载、墙梁传来的上部墙体重量等荷载以及外墙传来的风荷载。4．基础：基础由杯形基础和基础梁组成。杯形基础用以支撑柱子和基础梁，并把荷载传给地基。基础梁两端安装在杯形基础上，并把梁上部托着的外墙重量传给杯形基础。5．支撑：包括屋架支撑、天窗架支撑、柱间支撑。它的主要作用是加强厂房结构的空间刚度和稳定性；同时起传递风荷载和吊车水平荷载的作用，在地震区尚能传递纵向地震作用力。6．围护结构：主要指外墙，还有与外墙连在一起的抗风柱及外墙的圈梁。墙(纵墙和山墙)：通常为砖砌的自承重墙。砖墙下部支承在基础梁或带形基础上。墙承受风荷载并传给柱子。在某些大型厂房，也有采用预制墙板代替人工砌筑的砖墙。墙梁：加强厂房的纵向刚度。当为连系梁时，承受外墙重量，并把它传给柱子和基础；当为圈梁时，外墙重量则通过基础梁传给基础。抗风柱：承受山墙传来的风荷载，并把它传给屋盖和基础。(二)排架结构建筑物承受的主要荷载及其传递1．排架结构建筑物承受的主要荷载：排架建筑结构在使用和施工期间，承受的主要荷载有下列几种：(1)恒载：如各种构件和墙体的自重，以及管道等生产工艺设备的重量。(2)活荷载：活荷载是作用在厂房结构上的可变荷载，包括：吊车竖向荷载、吊车水平荷载、雪荷载、风荷载和施工荷载等，此外，还可能有某些特殊作用，如：地震作用，温度作用等。图3—55是作用于排架结构厂房的主要荷载示意图。2．荷载的传递：单层排架结构建筑物的荷载传递线路如图3—56所示：3．单层排架结构建筑物的结构特征：由以上分析可知，单层排架结构建筑物所承受的各种荷载，基本上都是通过柱子再传递到基础、地基的，因此，柱子是结构中的主要承重构件，它的强度与稳定性是决定寿1命的重要因素，而其外墙墙体仅起围护作用。三、框架结构建筑物（掌握...
