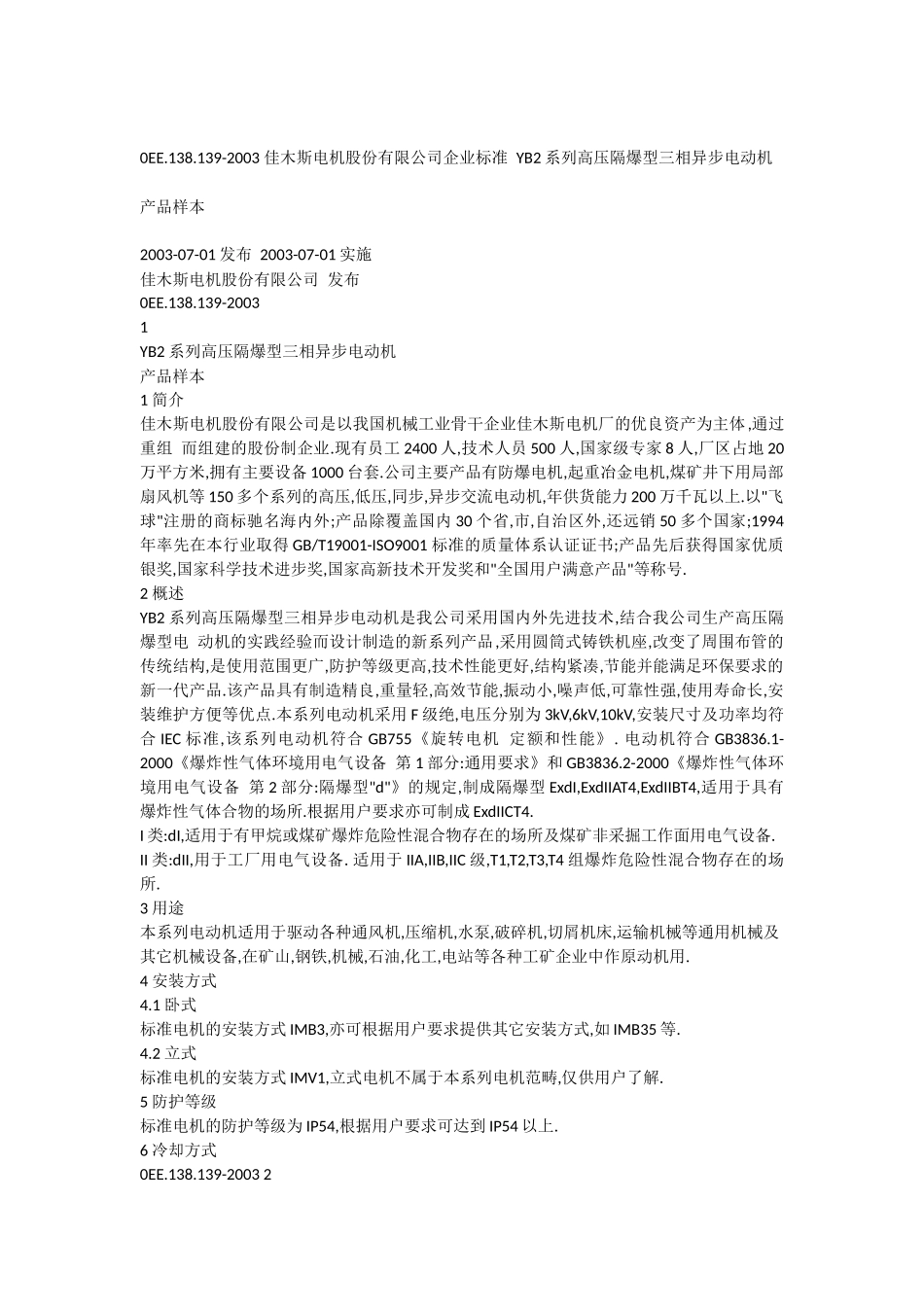

0EE.138.139-2003佳木斯电机股份有限公司企业标准YB2系列高压隔爆型三相异步电动机产品样本2003-07-01发布2003-07-01实施佳木斯电机股份有限公司发布0EE.138.139-20031YB2系列高压隔爆型三相异步电动机产品样本1简介佳木斯电机股份有限公司是以我国机械工业骨干企业佳木斯电机厂的优良资产为主体,通过重组而组建的股份制企业.现有员工2400人,技术人员500人,国家级专家8人,厂区占地20万平方米,拥有主要设备1000台套.公司主要产品有防爆电机,起重冶金电机,煤矿井下用局部扇风机等150多个系列的高压,低压,同步,异步交流电动机,年供货能力200万千瓦以上.以"飞球"注册的商标驰名海内外;产品除覆盖国内30个省,市,自治区外,还远销50多个国家;1994年率先在本行业取得GB/T19001-ISO9001标准的质量体系认证证书;产品先后获得国家优质银奖,国家科学技术进步奖,国家高新技术开发奖和"全国用户满意产品"等称号.2概述YB2系列高压隔爆型三相异步电动机是我公司采用国内外先进技术,结合我公司生产高压隔爆型电动机的实践经验而设计制造的新系列产品,采用圆筒式铸铁机座,改变了周围布管的传统结构,是使用范围更广,防护等级更高,技术性能更好,结构紧凑,节能并能满足环保要求的新一代产品.该产品具有制造精良,重量轻,高效节能,振动小,噪声低,可靠性强,使用寿命长,安装维护方便等优点.本系列电动机采用F级绝,电压分别为3kV,6kV,10kV,安装尺寸及功率均符合IEC标准,该系列电动机符合GB755《旋转电机定额和性能》.电动机符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型"d"》的规定,制成隔爆型ExdI,ExdIIAT4,ExdIIBT4,适用于具有爆炸性气体合物的场所.根据用户要求亦可制成ExdIICT4.I类:dI,适用于有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿非采掘工作面用电气设备.II类:dII,用于工厂用电气设备.适用于IIA,IIB,IIC级,T1,T2,T3,T4组爆炸危险性混合物存在的场所.3用途本系列电动机适用于驱动各种通风机,压缩机,水泵,破碎机,切屑机床,运输机械等通用机械及其它机械设备,在矿山,钢铁,机械,石油,化工,电站等各种工矿企业中作原动机用.4安装方式4.1卧式标准电机的安装方式IMB3,亦可根据用户要求提供其它安装方式,如IMB35等.4.2立式标准电机的安装方式IMV1,立式电机不属于本系列电机范畴,仅供用户了解.5防护等级标准电机的防护等级为IP54,根据用户要求可达到IP54以上.6冷却方式0EE.138.139-20032电动机冷却方式为IC411,即带有内循环通风自扇冷式,电动机有两个独立冷却回路:内冷却回路和外冷却回路.根据用户要求,可制造其它冷却方式的电机.7电动机型号含义YB240012W异步电动机隔爆型户外(防护类型代号)改型设计序号极数电动机轴中心高同机座铁心长度代号本系列电动机还可制成YB2-TH湿热型或YB2-W户外型,以及F,F1,F2防腐型.防护类型代号含义W-户外防轻腐蚀型WF1-户外防中腐蚀型WF2-户外防强腐蚀型F-户内防轻腐蚀型F1-户内防中腐蚀型F2-户内防强腐蚀型TH-湿热带型TA-干热带型WTH-户外湿热带型WTA-户外干热带型8主要特点8.1结构紧凑,体积小,重量轻.8.2可更替传统的封闭冷却电机.8.3具有较高的运行效率.8.4机座,端盖等采用铸铁结构,机座外部带正交分布的散热筋,这种结构具有良好的散热性,整体刚度好,坚固耐用,机座设计先进,绕组端部空间机座内有散热片,在整个长度范围内设有箱形底脚;两端端盖均有内,外散热片,可增加端盖刚度,维修方便.8.5机座,端盖采用高牌号铸铁铸造,机座和底脚可整体浇铸或分别浇铸.良好的设计使机座和端盖获得较大的强度和刚度.8.6线圈铁心采用外装压方式,工艺性好,维修方便.8.7电动机采用F级绝缘,其定子绕组经VPI真空压力浸渍后具有很高的电气强度,机械强度及良好的耐腐蚀性和耐潮性能.8.8线圈铁心采用了特殊的防电晕处理,使电机能在海拔较高的地区安全运行.8.9定子绕组端部固定可靠,排列整齐.8.10电动机转子有铸铝和铜条两种结构,铸铝结构的转子笼条,端环及风叶等一次铸造成型,提高了可靠性,增大了容许负载的转动惯量,这种笼型转子可在恶劣的环境下使用,并有较好的电气性能.铜条结构的转子笼条与端环采用中频焊焊接,质...
