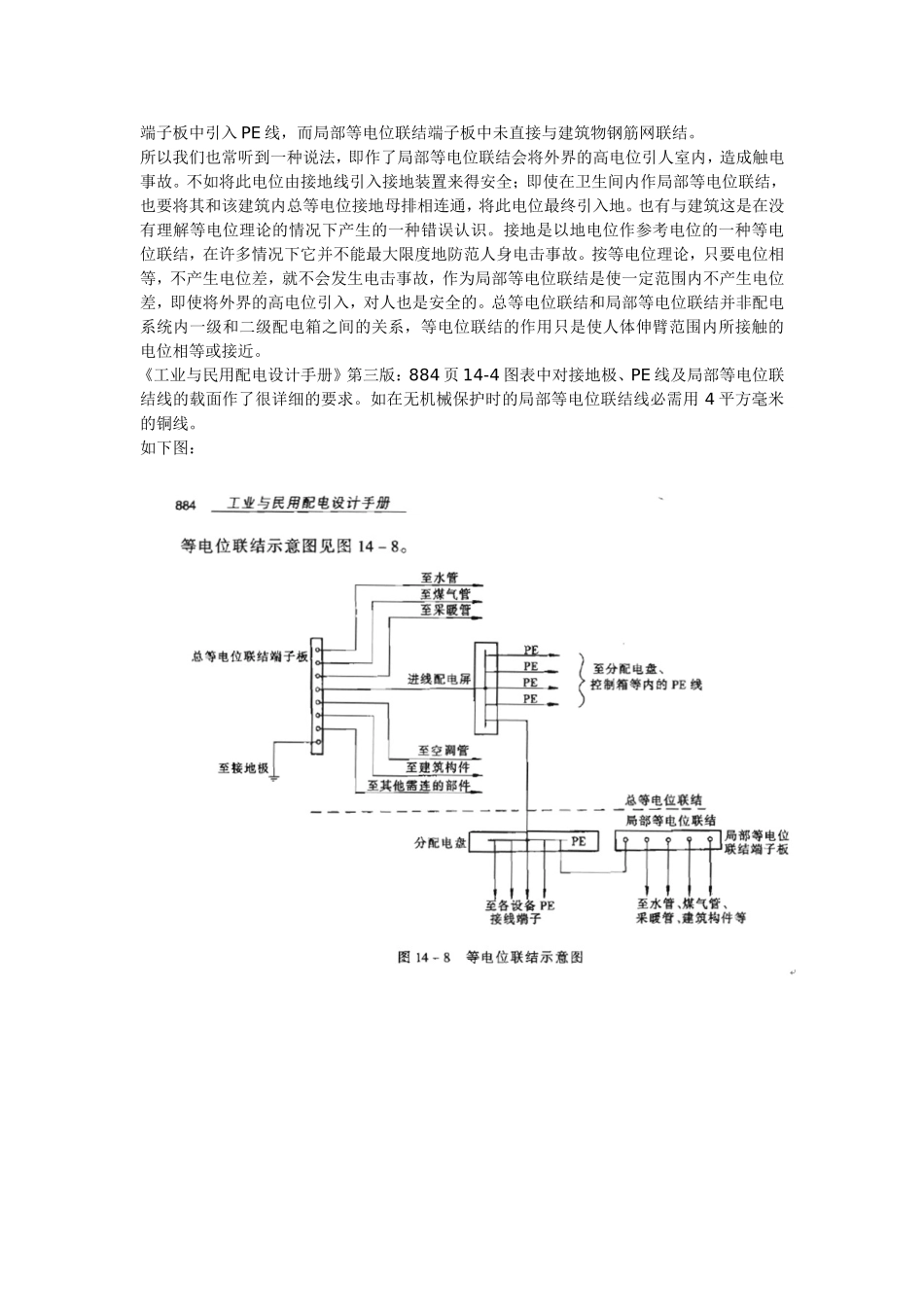

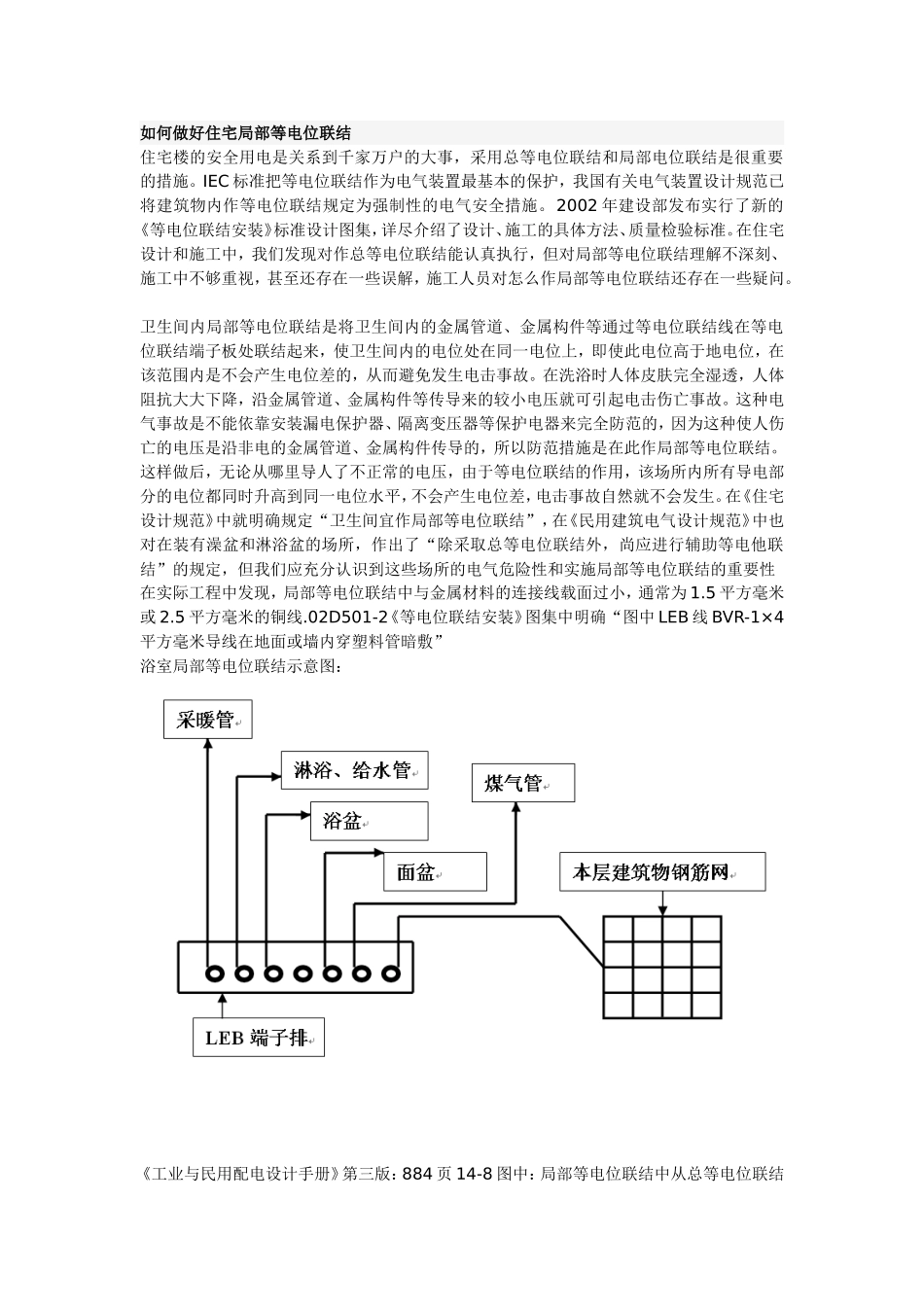

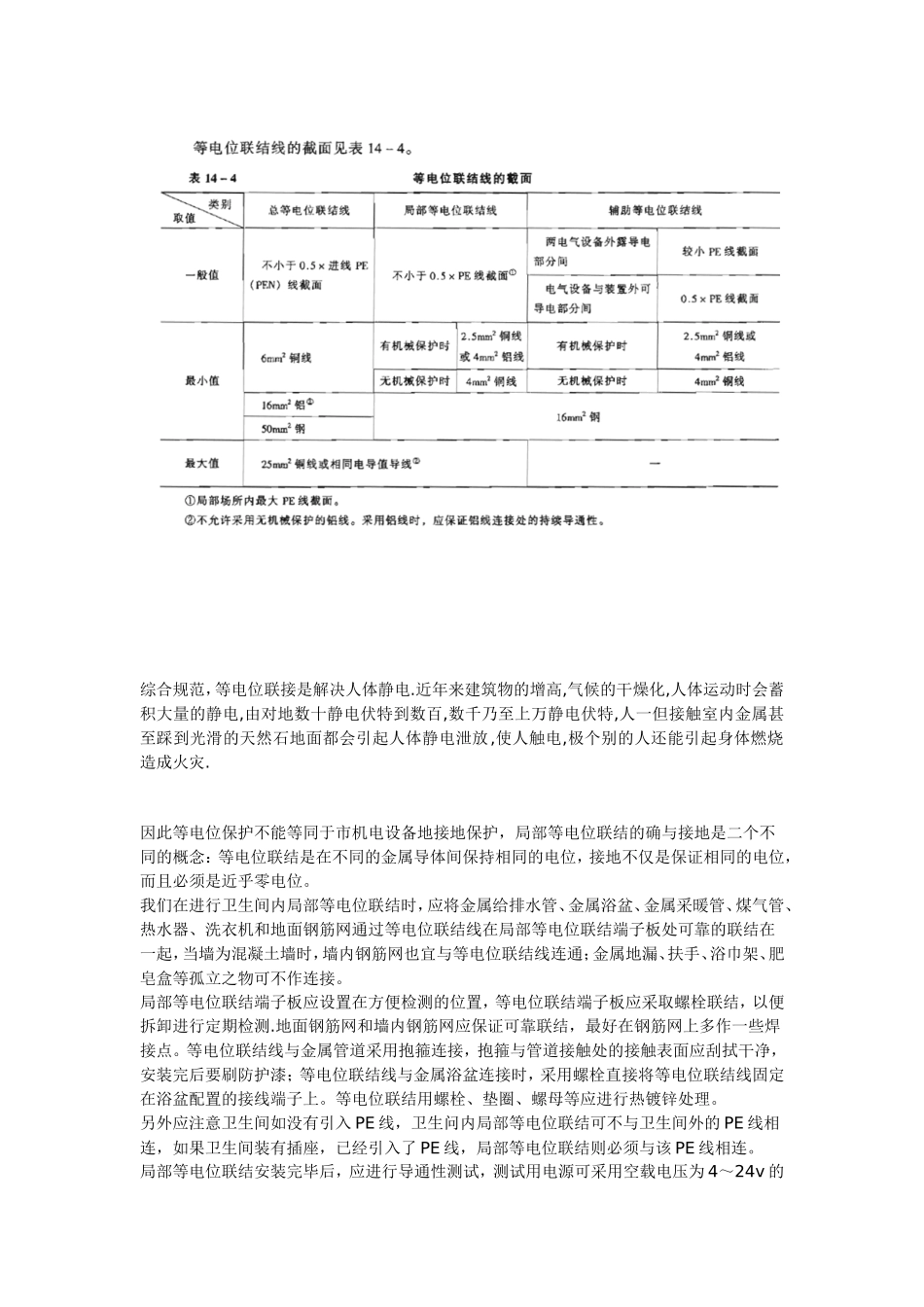

如何做好住宅局部等电位联结住宅楼的安全用电是关系到千家万户的大事，采用总等电位联结和局部电位联结是很重要的措施。IEC标准把等电位联结作为电气装置最基本的保护，我国有关电气装置设计规范已将建筑物内作等电位联结规定为强制性的电气安全措施。2002年建设部发布实行了新的《等电位联结安装》标准设计图集，详尽介绍了设计、施工的具体方法、质量检验标准。在住宅设计和施工中，我们发现对作总等电位联结能认真执行，但对局部等电位联结理解不深刻、施工中不够重视，甚至还存在一些误解，施工人员对怎么作局部等电位联结还存在一些疑问。卫生间内局部等电位联结是将卫生间内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来，使卫生间内的电位处在同一电位上，即使此电位高于地电位，在该范围内是不会产生电位差的，从而避免发生电击事故。在洗浴时人体皮肤完全湿透，人体阻抗大大下降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。这种电气事故是不能依靠安装漏电保护器、隔离变压器等保护电器来完全防范的，因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的，所以防范措施是在此作局部等电位联结。这样做后，无论从哪里导人了不正常的电压，由于等电位联结的作用，该场所内所有导电部分的电位都同时升高到同一电位水平，不会产生电位差，电击事故自然就不会发生。在《住宅设计规范》中就明确规定“卫生间宜作局部等电位联结”，在《民用建筑电气设计规范》中也对在装有澡盆和淋浴盆的场所，作出了“除采取总等电位联结外，尚应进行辅助等电他联结”的规定，但我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性在实际工程中发现，局部等电位联结中与金属材料的连接线载面过小，通常为1.5平方毫米或2.5平方毫米的铜线.02D501-2《等电位联结安装》图集中明确“图中LEB线BVR-1×4平方毫米导线在地面或墙内穿塑料管暗敷”浴室局部等电位联结示意图：《工业与民用配电设计手册》第三版：884页14-8图中：局部等电位联结中从总等电位联结端子板中引入PE线，而局部等电位联结端子板中未直接与建筑物钢筋网联结。所以我们也常听到一种说法，即作了局部等电位联结会将外界的高电位引人室内，造成触电事故。不如将此电位由接地线引入接地装置来得安全；即使在卫生间内作局部等电位联结，也要将其和该建筑内总等电位接地母排相连通，将此电位最终引入地。也有与建筑这是在没有理解等电位理论的情况下产生的一种错误认识。接地是以地电位作参考电位的一种等电位联结，在许多情况下它并不能最大限度地防范人身电击事故。按等电位理论，只要电位相等，不产生电位差，就不会发生电击事故，作为局部等电位联结是使一定范围内不产生电位差，即使将外界的高电位引入，对人也是安全的。总等电位联结和局部等电位联结并非配电系统内一级和二级配电箱之间的关系，等电位联结的作用只是使人体伸臂范围内所接触的电位相等或接近。《工业与民用配电设计手册》第三版：884页14-4图表中对接地极、PE线及局部等电位联结线的载面作了很详细的要求。如在无机械保护时的局部等电位联结线必需用4平方毫米的铜线。如下图：综合规范，等电位联接是解决人体静电.近年来建筑物的增高,气候的干燥化,人体运动时会蓄积大量的静电,由对地数十静电伏特到数百,数千乃至上万静电伏特,人一但接触室内金属甚至踩到光滑的天然石地面都会引起人体静电泄放,使人触电,极个别的人还能引起身体燃烧造成火灾.因此等电位保护不能等同于市机电设备地接地保护，局部等电位联结的确与接地是二个不同的概念：等电位联结是在不同的金属导体间保持相同的电位，接地不仅是保证相同的电位，而且必须是近乎零电位。我们在进行卫生间内局部等电位联结时，应将金属给排水管、金属浴盆、金属采暖管、煤气管、热水器、洗衣机和地面钢筋网通过等电位联结线在局部等电位联结端子板处可靠的联结在一起，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通；金属地漏、扶手、浴巾架、肥皂盒等孤立之物可不作连接。局部等电位联结端子板应设置在方便检测的位置，等电位联结端子...
